| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | EN10305-2 |
| एमओक्यू: | 5 टन |
| कीमत: | 600-1200USD/TON |
| आपूर्ति करने की क्षमता: | सालाना 60000 टन |

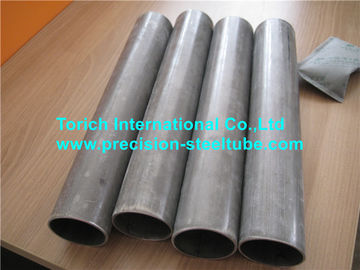

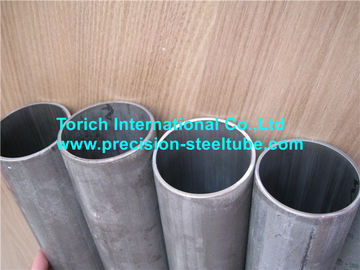

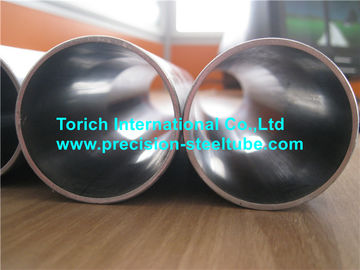

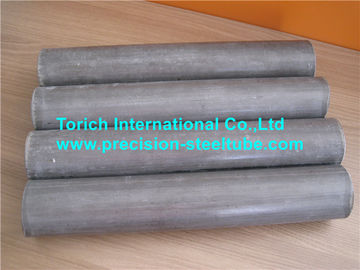

EN10305-2 यांत्रिक / ऑटोमोटिव अनुप्रयोगों के लिए सटीक ठंडे खींच स्टील ट्यूबों के साथ वेल्डेड स्टील ट्यूब
EN10305-2 वेल्डेड प्रेसिजन कोल्ड ड्रॉइंग स्टील ट्यूब
अनुप्रयोग:ऑटो उद्योग/मशीनरी के लिए/तेल सिलेंडर ट्यूब/मोटरसाइकिल शॉक एब्सोर्बर के लिए,आंतरिक सिलेंडर/दूरबीन सिलेंडर
त्वरित विवरणः
आकार सीमाःओ.डी.:6-350mm W.T.:1-35mm L:max12000mm
स्टील ग्रेडःE195, E237, E275, E355,
विवरण:
एआरडब्ल्यू+डीओएम
ट्यूबों को विद्युत वेल्डेड प्री-ट्यूबों से ठंडे ड्राइंग या अन्य उपयुक्त प्रक्रियाओं द्वारा निर्मित किया जाता है।
ट्यूबों में प्री-ट्यूब बनाने से पहले फ्लैट रोल्ड स्ट्रिप्स की लंबाई को जोड़ने के लिए उपयोग किए जाने वाले वेल्ड शामिल नहीं हैं
विवरण:
गर्म या ठंडा लुढ़का हुआ इस्पात से बने यांत्रिक ट्यूबिंग
यांत्रिक पाइप के रूप में उपयोग के लिए विद्युत प्रतिरोध वेल्डेड कम कार्बन स्टील पाइप को शामिल करता है
लाभः
अच्छी एकाग्रता, निर्बाध से बेहतर कीमत।
स्टील ग्रेड और रासायनिक संरचना
| स्टील ग्रेड | सी | हाँ | एमएन | पी | एस | |
| स्टील का नाम | स्टील संख्या | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम |
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 |
| E355 | 1.0580 | 0.22 | 0.35 | 1.60 | 0.025 | 0.025 |
| कमरे के तापमान पर यांत्रिक गुण | |||||||||||||
| स्टील ग्रेड | वितरण की शर्त के लिए न्यूनतम मान a b | ||||||||||||
| स्टील का नाम | (+Cc) | (+LCc) | (+एसआर) | (+Ad) | (+एन) | ||||||||
| आरएम एमपीए | % | आरएम एमपीए | % | आरएम एमपीए | रिएच एमपीए | % | आरएम एमपीए | % | आरएम एमपीए | रेहे एमपीए | % | ||
| E155 | 1.0033 | 400 | 6 | 350 | 10 | 350 | 245 | 18 | 260 | 28 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 420 | 6 | 370 | 10 | 370 | 260 | 18 | 290 | 28 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 490 | 6 | 440 | 10 | 440 | 325 | 14 | 315 | 25 | ३४०-४८० | 235 | 25 |
| E275 | 1.0225 | 560 | 5 | 510 | 8 | 510 | 375 | 12 | 390 | 21 | ४१०-५५० | 275 | 21 |
| E355 | 1.0580 | 640 | 4 | 590 | 6 | 590 | 435 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: तन्यता शक्ति; ReH: ऊपरी उपज शक्ति; A: फ्रैक्चर के बाद बढ़ाव
b 1Mpa=1N/mm2
c परिष्करण के दौरान ठंड में काम करने की डिग्री के आधार पर उत्पादन शक्ति लगभग तन्यता शक्ति के बराबर हो सकती है।
गणना के प्रयोजनों के लिए निम्नलिखित संबंधों की सिफारिश की जाती हैः
प्रसव की स्थिति के लिए +C: ReH ≥0.8 Rm
प्रसव की स्थिति के लिए +LC: ReH ≥0.7 Rm
d गणना के प्रयोजनों के लिए निम्नलिखित अनुपात की सिफारिश की जाती हैःReH≥0.5Rm
e बाहरी व्यास ≤30 मिमी और दीवार मोटाई ≤3 मिमी के ट्यूबों के लिए ReH न्यूनतम मूल्य इस तालिका में दिए गए मूल्यों से 10Mpa कम हैं
नोटः ग्राहक के अनुरोध के अनुसार विशेष स्टील ग्रेड भी उपलब्ध है।
अनुप्रयोग:
ऑटोमोबाइल उद्योग/मशीनरी उपयोग के लिए/तेल सिलेंडर ट्यूब/मोटोसाइकिल शॉक एब्सोर्बर
आंतरिक सिलेंडर/दूरबीन सिलेंडर
प्रतिस्पर्धात्मक लाभ:
बाओ स्टील से कच्चे माल का अच्छा स्रोत।
पीओ और समझौते के अनुसार शीघ्र वितरण समय।
मानक और ग्राहक की आवश्यकता के अनुसार उत्पादन करें।
ग्राहक सेवा के लिए अनुभवी निर्यात टीम, 24 घंटे के भीतर त्वरित प्रतिक्रिया।
उत्पादन स्थल:
परीक्षण पद्धति:
तन्यता परीक्षण
सपाट होने का परीक्षण
बहाव विस्तार परीक्षण
आयामी निरीक्षण
असमानता माप
दृश्य जांच
विनाशकारी परीक्षण
a. अनुदैर्ध्य दोषों के लिए परीक्षण-
- एड्डी करंट परीक्षण - EN10246-3, स्तर E3
- अल्ट्रासोनिक परीक्षण - EN10246-7, स्तर U3
बी. लीक-टाइटनेस
- लीक-टाइटनेस के सत्यापन के लिए गैर-विनाशकारी परीक्षण EN10246-1 के अनुसार किया जाएगा
EN10305 सामान्य शीर्षक के तहत निम्नलिखित भागों में शामिल है "सटीक अनुप्रयोगों के लिए स्टील ट्यूब - तकनीकी वितरण शर्तें "
भाग 1: सीमलेस कोल्ड ड्रॉ ट्यूब
भाग 2: वेल्डेड कोल्ड ड्रॉ ट्यूब
भाग 3: शीत आकार के वेल्डेड ट्यूब
भाग 4: हाइड्रोलिक और वायवीय बिजली प्रणालियों के लिए सीमलेस कोल्ड ड्रॉ ट्यूब
भाग 5: वेल्डेड और कोल्ड साइज स्क्वायर और रेक्टांगल ट्यूब
भाग 6: हाइड्रोलिक और वायवीय शक्ति प्रणालियों के लिए वेल्डेड कोल्ड ड्रॉ ट्यूब
विनियामक संदर्भः
EN10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी आपूर्ति आवश्यकताएं
EN10027-1, इस्पात के लिए नामकरण प्रणाली - भाग 1 : इस्पात के नाम, मुख्य प्रतीक
EN10027-2, इस्पात के लिए नामकरण प्रणाली - भाग 2: संख्यात्मक प्रणाली
EN10052, लौह उत्पादों के लिए गर्मी उपचार शब्दों की शब्दावली।
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10233, धातु सामग्री - ट्यूब - समतल परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 1:हाइड्रोलिक लीक-टाइटनेस सत्यापन के लिए सीमलेस और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों का स्वचालित विद्युत चुम्बकीय परीक्षण
EN10246-3, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 3: दोषों का पता लगाने के लिए निर्बाध और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) स्टील ट्यूबों का स्वचालित धुरी प्रवाह परीक्षण
EN10246-5स्टील के ट्यूबों का विनाशकारी परीक्षण - भाग 5:पूर्ण परिधीय चुंबकीय ट्रांसड्यूसर/फ्लोक्स रिसाव परीक्षण, अनुदैर्ध्य अपूर्णताओं का पता लगाने के लिए सीमलेस और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड) फेरोमैग्नेटिक स्टील ट्यूबों का परीक्षण
EN10246-7, स्टील ट्यूबों का विनाशकारी परीक्षण - स्तर 1 और 2 के विनाशकारी परीक्षण कर्मियों की योग्यता और दक्षता।
एन आई एस ओ 377, स्टील और स्टील उत्पाद - यांत्रिक परीक्षण के लिए नमूने और परीक्षण टुकड़ों का स्थान और तैयारी (आई एस ओ 377:1997)
एन आई एस ओ 2566-1, स्टील - लम्बाई के मूल्यों का रूपांतरण - भाग 1: कार्बन और कम मिश्र धातु वाले स्टील्स (EN102566-1:1984)
एन 10168, लौह और इस्पात उत्पाद - निरीक्षण दस्तावेज - सूची जानकारी और विवरण
ENV10220, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और द्रव्यमान प्रति इकाई लंबाई
EN10266, स्टील ट्यूब, फिटिंग और संरचनात्मक खोखले प्रोसेसर - उत्पाद मानकों में उपयोग के लिए परिभाषाएं और प्रतीक
एन आई एस ओ 4287, ज्यामितीय उत्पाद विनिर्देश (जीपीएस) - सतह बनावटः प्रोफाइल विधि - शब्द, परिभाषा और सतह बनावट पैरामीटर (आईएसओ 4287:1997)
