| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | BS6323-6 |
| एमओक्यू: | 5 टन |
| कीमत: | USD 600-1200 ton |
| आपूर्ति करने की क्षमता: | प्रति वर्ष 60000 टन |

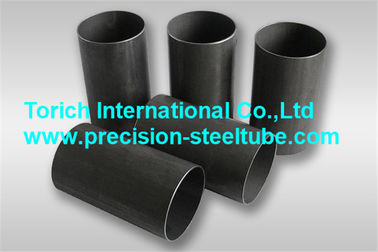

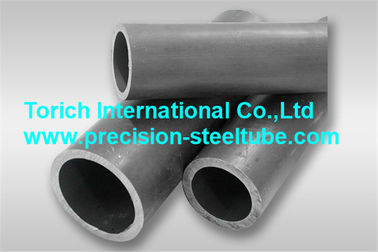

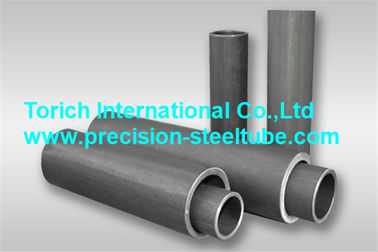

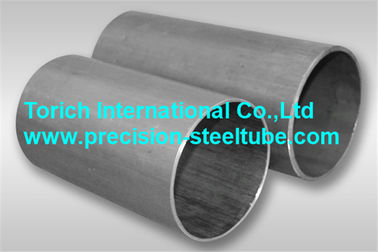

बीएस 6323-6 डीओएम स्टील ट्यूबों कोल्ड समाप्त विद्युत प्रतिरोध वेल्डेड स्टील ट्यूबों के साथ बीके, बीकेडब्ल्यू, जीबीके, जीजेडएफ, एनबीके, एनजेडएफ
मानकः बीएस 6323-6ऑटोमोबाइल, मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए सीमलेस और वेल्डेड स्टील ट्यूब
भाग 6: शीत समाप्त विद्युत प्रतिरोध वेल्डेड (इंडक्शन वेल्डेड सहित) स्टील ट्यूबों के लिए विशिष्ट आवश्यकताएं
अनुप्रयोग:ऑटो उद्योग के लिए/मशीनरी के उपयोग के लिए/मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए
आकार सीमाःओ.डी.:6-350mm W.T.:1-35mm L:max12000mm
विनिर्माण विधि:
ट्यूबों को फ्लैट रोल्ड स्ट्रिप से निर्मित किया जाता है, जो भरने वाली धातु के अतिरिक्त बिना विद्युत धारा के गुजरने से अनुदैर्ध्य रूप से लगातार वेल्डेड होते हैं।
वे बाद में सामान्य रूप से दोनों आंतरिक और बाहरी सतहों पर ठंडा समाप्त कर रहे हैं,जहां खींचने की प्रक्रिया से उत्पन्न अवशिष्ट स्नेहक की एक चिपचिपा परत और आंतरिक वेल्ड गड़बड़ी के दृश्यमान निशान दोनों की अनुमति है.
यदि फॉस्फेट या अन्य अवशेष बाद के प्रसंस्करण के लिए हानिकारक हैं, तो उनके उन्मूलन का विषय निर्माता और खरीदार के बीच एक समझौते का विषय होगा।
वितरण की शर्तें:
ट्यूबों को निम्न में से किसी एक स्थिति में आपूर्ति की जाती है:
a.ठंडा समाप्त/कठोर (चित्र के अनुसार ठंडा समाप्त): BK
b.शीत परिष्कृत/नरम (थोड़ा ठंडा परिष्कृत): BKW
c.एनील किया गयाः GBK
d.एनील (डे-स्केलिंग सहित): जीजेडएफ
e.सामान्यीकृतः एनबीके
f.सामान्यीकृत (डेस्केलिंग सहित): NZF
जीबीके और एनबीके की शर्तों में आपूर्ति किए गए ट्यूबों का रंग बदलना अनुमत है, लेकिन उन्हें ढीले पैमाने से मुक्त होना चाहिए।
जब GBK की स्थिति में ट्यूबों को चमकीला एनील किया जाना चाहिए, तो यह खरीदार और निर्माता के बीच एक समझौते का विषय होगा।
परीक्षण:
सपाट होने का परीक्षण
बहाव विस्तार परीक्षण
लीक सीलता परीक्षण।
| रासायनिक संरचना और यांत्रिक गुण | |||||||||||||||||
| डिजाइन | रासायनिक संरचनाएं (लंच विश्लेषण) | यांत्रिक गुण | |||||||||||||||
| सी | हाँ | एमएन | पी | एस | BKc | बीकेडब्ल्यूसी (ठंडा समाप्त/नरम) | जीबीके और जीजेडएफ (एनील) | एनबीके और एनजेडएफ (सामान्य) | |||||||||
|
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | रे मिन. | आरएम | ए | रे मिन. | आरएम | ए | रि | आरएम | ए मिन. | रि | आरएम | ए |
|
| % | % | % | % | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % | N/m | N/m | % |
| CEW1a | 0.13 | __ | 0.60 | 0.050 | 0.050 | 320 | 400 | 6 | 245 | 350 | 10 | 150 | 270 | 27 | 155 | 280 | 25 |
| CEW2a | 0.16 | __ | 0.70 | 0.050 | 0.050 | 355 | 420 | 6 | 260 | 370 | 10 | 160 | 300 | 27 | 195 | 320 | 25 |
| CEW3a | 0.20 | 0.35 | 0.90 | 0.050 | 0.050 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| CEW4b | 0.25 | 0.35 | 1.20 | 0.050 | 0.050 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| CEW5b | 0.23 | 0.50 | 1.50 | 0.050 | 0.050 | 480 | 600 | 4 | 385 | 550 | 6 | __ | __ | __ | 340 | 490 | 20 |
| व्यास पर सहिष्णुता | ||
| व्यास | सहिष्णुता | |
| समाप्त | सहित तक | |
| मिमी | मिमी | मिमी |
| 30 | ±0.10 | |
| 30 | 50 | ±0.15 |
| 50 | 70 | ±0.20 |
| 70 | 90 | ±0.25 |
| 90 | 110 | ±0.30 |
| 110 | 130 | ±0.35 |
| 130 | 160 | ±0.45 |
| 160 | 190 | ±0.55 |
| 190 | 220 | ±0.65 |
| 220 | 250 | ±0.75 |
| निर्दिष्ट कट लंबाई पर सहिष्णुता | |||
| निर्दिष्ट कट लंबाई | सहिष्णुता ((मिमी) | ||
| समाप्त | सहित तक | ||
| मिमी | मिमी | मिमी | |
| 500 | + | 2 | |
| - | 0 | ||
| 500 | 2000 | + | 3 |
| - | 0 | ||
| 2000 | 5000 | + | 5 |
| - | 0 | ||
| 5000 | 7000 | + | 10 |
| - | 0 | ||
| 7000 | __ | सहमति से | |
| नोट खरीदार और निर्माता के बीच समझौते से अधिक सख्त सहिष्णुता प्राप्त की जा सकती है। | |||
| समतल करने के परीक्षण के लिए प्लेटों के बीच की दूरी | |
| पदनाम | प्लेटों के बीच की दूरी |
| % | |
| सीईडब्ल्यू 1 | 66 |
| सीईडब्ल्यू 2 | 75 |
| सीईडब्ल्यू 3 | 85 |
| सीईडब्ल्यू 4 | 85 |
| सीईडब्ल्यू 5 | 85 |
| बहाव विस्तार परीक्षण के लिए न्यूनतम विस्तार | ||
| पदनाम | ट्यूब मोटाई के लिए विस्तार न्यूनतम | |
| 4 मिमी तक और उसके साथ | 4 मिमी से अधिक से 8 मिमी तक | |
| % | % | |
| सीईडब्ल्यू 1 | 12 | 8 |
| सीईडब्ल्यू 2 | 12 | 8 |
| सीईडब्ल्यू 3 | 10 | 6 |
| सीईडब्ल्यू 4 | 8 | 5 |
| सीईडब्ल्यू 5 | 8 | 5 |
नोटःग्राहक के अनुरोध के अनुसार विशेष स्टील ग्रेड भी उपलब्ध है।
