| ब्रांड नाम: | Torich |
| मॉडल संख्या: | EN10217-7 |
| एमओक्यू: | 1 टन |
| कीमत: | 2000-3000 USD per ton |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 टन |

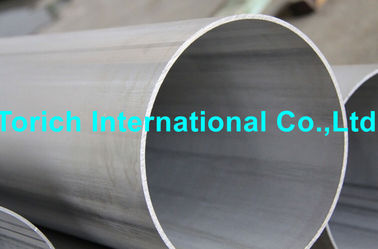

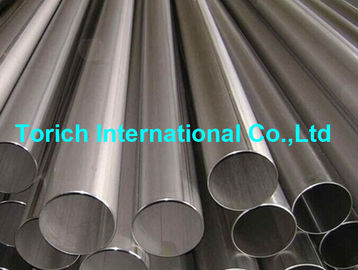

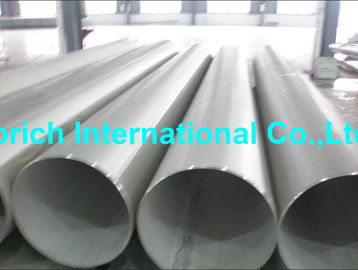

दबाव उद्देश्यों EN10217-7 स्वचालित आर्क वेल्डिंग के साथ स्टेनलेस स्टील ट्यूब
EN10217-7 दबाव के प्रयोजनों के लिए वेल्डेड स्टील ट्यूब - तकनीकी वितरण शर्तें -
भाग 7: स्टेनलेस स्टील ट्यूब
विनिर्माण:
ट्यूबों को EN10028-1 के अनुसार गर्म या ठंडा लुढ़का हुआ प्लेट, शीट या स्ट्रिप से निर्मित किया जाता है,
अनुदैर्ध्य रूप से धनुष या लेजर संलयन द्वारा संलयन के माध्यम से समानांतर किनारों के माध्यम से वेल्डेड
विनिर्माण प्रक्रिया
- स्वचालित आर्क वेल्डिंग
- लेजर वेल्डिंग
ऑस्टेनिटिक स्टील्स की रासायनिक संरचना:
| स्टील ग्रेड | सी अधिकतम | हाँ अधिकतम | एमएन अधिकतम | पी अधिकतम | एस अधिकतम | एन | सीआर | कु | मो | नि | अन्य | |
| स्टील का नाम | इस्पात संख्या | |||||||||||
| X2CrNi18-9 | 1.4307 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 17.5-19.5 | - | - | 8.0 से 15.0 | - |
| X2CrNi19-11 | 1.4306 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 18.0-20.0 | - | - | 10.0 से 12 तक0 | - |
| X2CrNiN18-10 | 1.4311 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 17.5-19.5 | - | - | 8.5 से 11.5 | - |
| X5CrNi18-10 | 1.4301 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 17.5-19.5 | - | - | 8.0 से 10.5 | - |
| X6CrNiTi18-10 | 1.4541 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 17.0-19.5 | - | - | 9.0 से 12 तक0 | Ti5xCto0.70 |
| X6CrNiNb18-10 | 1.4550 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 17.0-19.5 | - | - | 9.0 से 12 तक0 | Nb10xCto1.00 |
| X2CrNiMo17-12-2 | 1.4404 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 16.5-18.5 | - | 2.00 से 2 तक50 | 10.0 से13 तक0 | - |
| X5CrNiMo17-12-2 | 1.4401 | 0.070 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 16.5-18.5 | - | 2.00 से 2 तक50 | 10.0 से13 तक0 | - |
| X6CrNiMoTi17-12-2 | 1.4571 | 0.080 | 1.00 | 2.00 | 0.045 | 0.015 | - | 16.5-18.5 | - | 2.00 से 2 तक50 | 10.5 से13 तक5 | Ti5xCto0.70 |
| X2CrNiMo17-12-3 | 1.4432 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 16.5-18.5 | - | 2.50 से 3.0 | 10.5 से13 तक0 | |
| X2CrNiMoN17-13-3 | 1.4429 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 16.5-18.5 | - | 2.50 से 3.0 | 11.0 से 14.0 | - |
| X3CrNiMo17-13-3 | 1.4436 | 0.050 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 16.5-18.5 | - | 2.50 से 3.0 | 10.5 से13 तक0 | - |
| X2CrNiMo18-14-3 | 1.4435 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 17.0-19.0 | - | 2.50 से 3.0 | 12.5 से 15.0 | - |
| X2CrNiMoN17-13-5 | 1.4439 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | 0.12-0.22 | 16.5-18.5 | - | 4.0to5.0 | 12.5 से 14.5 | - |
| X2CrNiMo18-15-4 | 1.4438 | 0.030 | 1.00 | 2.00 | 0.045 | 0.015 | ≤0.10 | 17.5-19.5 | - | 3.0-4.0 | 13.0 से16 तक0 | - |
| X1NiCrMoCu31-27-4 | 1.4563 | 0.020 | 0.70 | 2.00 | 0.030 | 0.010 | ≤0.10 | 26.0-28.0 | 0.70-1.50 | 3.0-4.0 | 30.0 से 32 तक.0 | - |
| X1NiCrMoCu25-20-5 | 1.4539 | 0.020 | 0.70 | 2.00 | 0.030 | 0.010 | ≤0.15 | 19.0-21.0 | 1.20-2.00 | 4.0-5.0 | 24.0 से 26.0 | - |
| X1CrNiMoCuN20-18-7 | 1.4547 | 0.030 | 0.70 | 1.00 | 0.030 | 0.010 | 0.18-0.25 | 19.5-20.5 | 0.50-1.00 | 6.0-7.0 | 17.5 से 18.5 | - |
| X1NiCrMoCuN25-20-7 | 1.4529 | 0.030 | 0.50 | 1.00 | 0.030 | 0.010 | 0.15-0.25 | 19.0-21.0 | 0.50-1.50 | 6.0-7.0 | 24.0 से 26.0 | - |
ऑस्टेनिटिक स्टील्स की रासायनिक संरचना:
| स्टील ग्रेड | सी अधिकतम | हाँ अधिकतम | एमएन अधिकतम | पी अधिकतम | एस अधिकतम | एन | सीआर | कु | मो | नि | अन्य | |
| स्टील का नाम | इस्पात संख्या | |||||||||||
| X2CrNiMoN22-5-3 | 1.4462 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.10-0.22 | 21.0-23.0 | - | 2.50-3.5 | 4.5-6.5 | - |
| XCrNiN23-4 | 1.4362 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.05-0.20 | 22.0-24.0 | 0.10-0.60 | 0.10-0.60 | 3.5-6.5 | - |
| X2CrNiMoN25-7-4 | 1.4410 | 0.030 | 1.00 | 2.00 | 0.035 | 0.015 | 0.20-0.35 | 24.0-26.0 | - | 3.0-4.5 | 6.0-8.0 | - |
| X2CrNiMoCuWN25-7-4 | 1.4501 | 0.030 | 1.00 | 1.00 | 0.035 | 0.015 | 0.20-0.30 | 24.0-26.0 | 0.50-1.00 | 3.0-4.5 | 6.0-8.0 | W0.50-1.00 |
वितरण की शर्त:
| प्रतीक | वितरण की शर्तों के प्रकार | सतह की स्थिति |
| W0b | गर्म या ठंडा लुढ़का हुआ प्लेट, शीट या पट्टी से वेल्डेड 1D, 2D, 2E, 2B | वेल्डेड |
| W1b | गर्म लुढ़का हुआ प्लेट, शीट या स्ट्रिप 1 डी से वेल्डेड, डेस्केलेड | धातु से शुद्ध |
| W1A b | गर्म लुढ़का हुआ प्लेट, शीट या स्ट्रिप 1 डी से वेल्डेड, डेस्केलेड | धातु से शुद्ध |
| W1R b | गर्म लुढ़का हुआ प्लेट, शीट या स्ट्रिप 1D से वेल्डेड, चमकदार एनील्ड | धातु के रूप में चमकदार |
| W2 b | शीत लुढ़का हुआ प्लेट, शीट या पट्टी से वेल्डेड | धातु से शुद्ध |
| W2A b | शीत लुढ़का हुआ प्लेट, शीट या स्ट्रिप 2D, 2E, 2B से वेल्डेड | वेल को छोड़कर, प्रकार W1 और W1A की तुलना में अनिवार्य रूप से चिकनी |
| W2R b | शीत लुढ़का हुआ प्लेट, शीट या स्ट्रिप से वेल्डेड 2D, 2E, 2B, चमकदार एनील्ड | धातु के रूप में चमकदार |
| डब्ल्यूसीए | गर्म लुढ़का हुआ या ठंडा लुढ़का हुआ प्लेट, शीट या पट्टी से वेल्डेड 1D, 2D, 2E, 2B, यदि आवश्यक हो तो गर्मी से इलाज किया गया, कम से कम 20% ठंड से निर्मित, गर्मी से इलाज किया गया, पुनः क्रिस्टलाइज्ड वेल्ड धातु के साथ, डेस्केलेड | धातु से साफ, वेल्डेड मुश्किल से पहचानने योग्य |
| डब्ल्यूसीआर | गर्म लुढ़काया या ठंडा लुढ़काया प्लेट, शीट या पट्टी से वेल्डेड 1D, 2D, 2E, 2B, गर्मी उपचार यदि उपयुक्त है, कम से कम 20% ठंड के रूप में गठित, उज्ज्वल annealing, पुनः क्रिस्टलीकृत वेल्ड धातु के साथ | धातु के रूप में चमकदार, वेल्डेड मुश्किल से पहचानने योग्य |
| डब्ल्यूजी | आधार c | धातु के रूप में उज्ज्वल ग्राउंड, प्रकार और पीसने की डिग्री पूछताछ और आदेश के समय पर सहमत किया जाना चाहिए |
| WP | पोलिश c | धातु के रूप में चमकदार-पॉलिश, प्रकार और चमकाने की डिग्री पूछताछ और आदेश के समय पर सहमत किया जाना चाहिए |
EN10217-1 भाग 1: निर्दिष्ट कमरे के तापमान गुणों के साथ गैर मिश्र धातु स्टील के ट्यूब
EN10217-2 भाग 2: निर्दिष्ट ऊंचा के साथ विद्युत वेल्डेड गैर मिश्र धातु और मिश्र धातु स्टील के ट्यूबों
तापमान गुण
EN10217-3 भाग 3:मिश्र धातु के ठीक अनाज वाले स्टील के ट्यूब
EN10217-5 भाग 4: निर्दिष्ट निम्न तापमान के साथ विद्युत वेल्डेड गैर मिश्र धातु स्टील ट्यूब
गुण
EN10217-5 भाग 5: निर्दिष्ट कम के साथ डुबकी आर्क वेल्डेड गैर मिश्र धातु स्टील ट्यूब
तापमान गुण
EN10217-6 भाग 6: निर्दिष्ट निम्न के साथ डुबकी आर्क वेल्डेड गैर मिश्र धातु स्टील ट्यूब
तापमान गुण
EN10217-7 भाग 7: स्टेनलेस स्टील के ट्यूब
विनियामक संदर्भ:
एन 473, विध्वंसक परीक्षण - एनडीटी कर्मियों की योग्यता और प्रमाणन - सामान्य सिद्धांत
एन 910, धातु सामग्री में वेल्ड पर विनाशकारी परीक्षण - झुकने का परीक्षण
EN1321, धातु सामग्री में वेल्ड पर विनाशकारी परीक्षण - मैक्रोस्कोपिक और माइक्रोस्कोपिक परीक्षा
वेल्ड्स के
EN10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10002-5, धातु सामग्री - तन्यता परीक्षण - भाग 5: ऊंचा तापमान पर परीक्षण की विधि
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी वितरण आवश्यकताएं
EN10027-1, स्टील्स की विनाशकारी प्रणाली - भाग 1: स्टील के नाम, मुख्य प्रतीक।
EN10027-2, स्टील्स के लिए नामकरण प्रणाली - भाग 2: संख्यात्मक प्रणाली।
EN10045-1, धातु सामग्री - चार्पी प्रभाव परीक्षण - भाग 1: परीक्षण विधि
EN10052, लौह उत्पादों के ताप उपचार की शर्तों की शब्दावली
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10200, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और द्रव्यमान प्रति इकाई लंबाई
EN10233, धातु सामग्री - ट्यूब - सपाट होने का परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10236, धातु सामग्री - ट्यूब - रिंग विस्तार परीक्षण
EN10237, धातु सामग्री - ट्यूब - रिंग तान परीक्षण
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण भाग 1: स्वचालित विद्युत चुम्बकीय परीक्षण
सीमलेस और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों के लिए
हाइड्रोलिक लीकटाइटनेस का सत्यापन
EN10246-3, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 3: निर्बाध की स्वचालित धुरी धारा परीक्षण
और दोषों का पता लगाने के लिए वेल्डेड (बाहर डूबे हुए आर्क वेल्डेड) स्टील ट्यूब।
EN10246-5 स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 5: स्वचालित पूर्ण परिधीय चुंबकीय
निर्बाध और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड नहीं है) के ट्रांसड्यूसर/फ्लोक्स रिसाव परीक्षण
अनुदैर्ध्य दोषों के पता लगाने के लिए लौह चुम्बकीय स्टील के ट्यूब
EN10246-6, स्टील ट्यूबों की विनाशकारी परीक्षण - भाग 6: स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
पारदर्शी दोषों का पता लगाने के लिए सीमलेस स्टील ट्यूब।
EN10247-7, स्टील ट्यूबों के विनाशकारी परीक्षण - भाग 7: स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
सीमलेस और वेल्डेड (बाहर डूबे हुए आर्क वेल्डेड) स्टील ट्यूबों का पता लगाने के लिए
अनुदैर्ध्य दोष।
EN10246-8, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 8: वेल्ड का स्वचालित अल्ट्रासोनिक परीक्षण
अनुदैर्ध्य दोषों के पता लगाने के लिए विद्युत वेल्डेड ट्यूबों की सीम।
EN10246-9, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 9: वेल्ड का स्वचालित अल्ट्रासोनिक परीक्षण
अनुदैर्ध्य और/या क्षैतिज के पता लगाने के लिए डुबकी आर्क वेल्डेड ट्यूबों की सीम
अनुप्रस्थ दोष।
EN10246-10, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 10: वेल्ड का रेडियोग्राफिक परीक्षण
अपूर्णताओं का पता लगाने के लिए स्वचालित फ्यूजन आर्क वेल्डेड ट्यूबों की सीम।
EN10246-14, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 14: स्वचालित अल्ट्रासोनिक परीक्षण
धातुकर्म का पता लगाने के लिए सीमलेस और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) स्टील ट्यूब
दोष
EN10246-15, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 15: स्ट्रिप/प्लेट का स्वचालित अल्ट्रासोनिक परीक्षण
लोहे के ट्यूबों के निर्माण में उपयोग किया जाता है
EN10246-16, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 16: क्षेत्र का स्वचालित अल्ट्रासोनिक परीक्षण
laminar दोषों का पता लगाने के लिए वेल्डेड स्टील ट्यूबों के वेल्ड सीम के बगल में
EN10246-17, इस्पात ट्यूबों का विनाशकारी परीक्षण - भाग 17: ट्यूबों के अंत का स्वचालित अल्ट्रासोनिक परीक्षण
धातुकर्म दोषों का पता लगाने के लिए सीमलेस और वेल्डेड स्टील ट्यूबों का
EN10256, स्टील ट्यूबों का विनाशकारी परीक्षण - स्तर 1 और स्तर 2 की योग्यता और योग्यता
एनडीटी कर्मियों
