Place of Origin:
Zhejiang/China
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001 ISO 14001 TS16949
Model Number:
A513 T5
विडियो
सामग्री

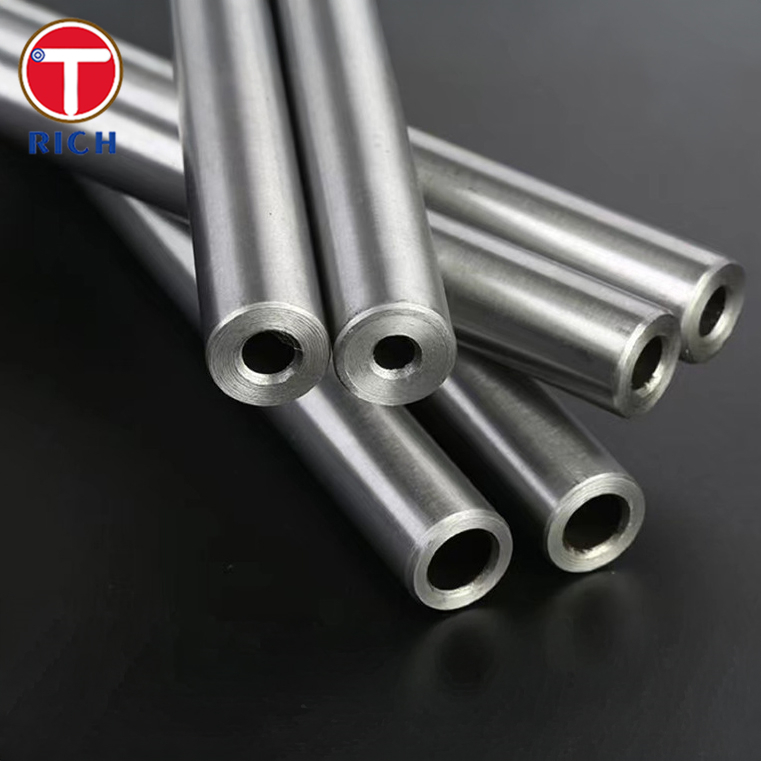

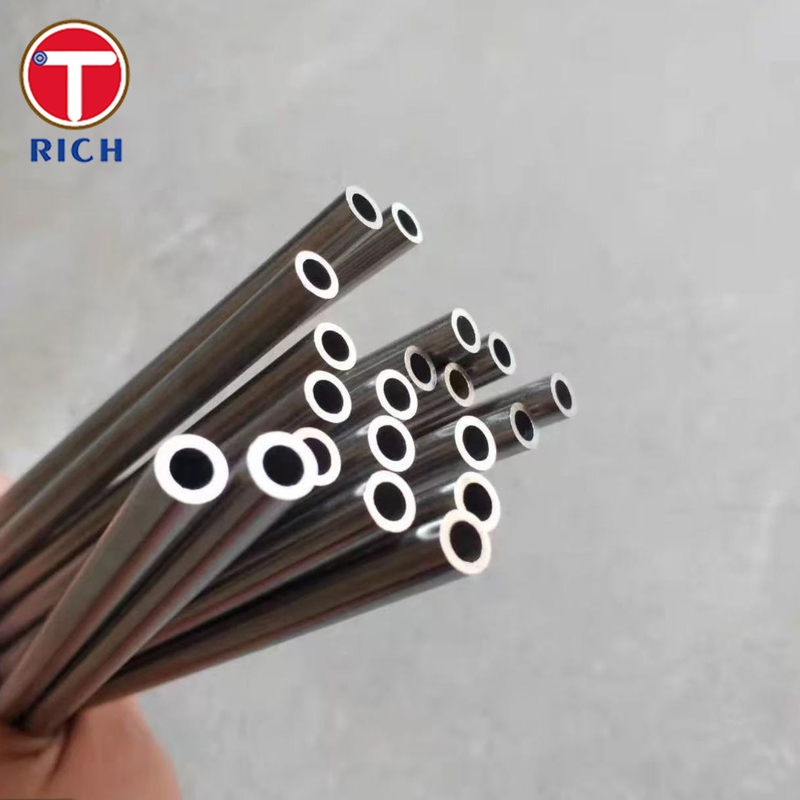

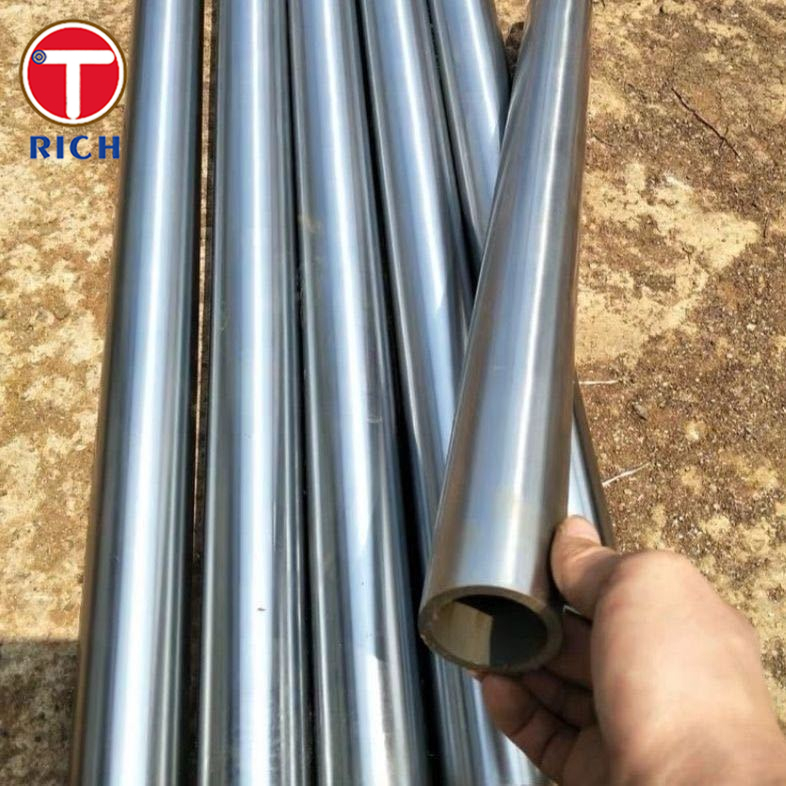

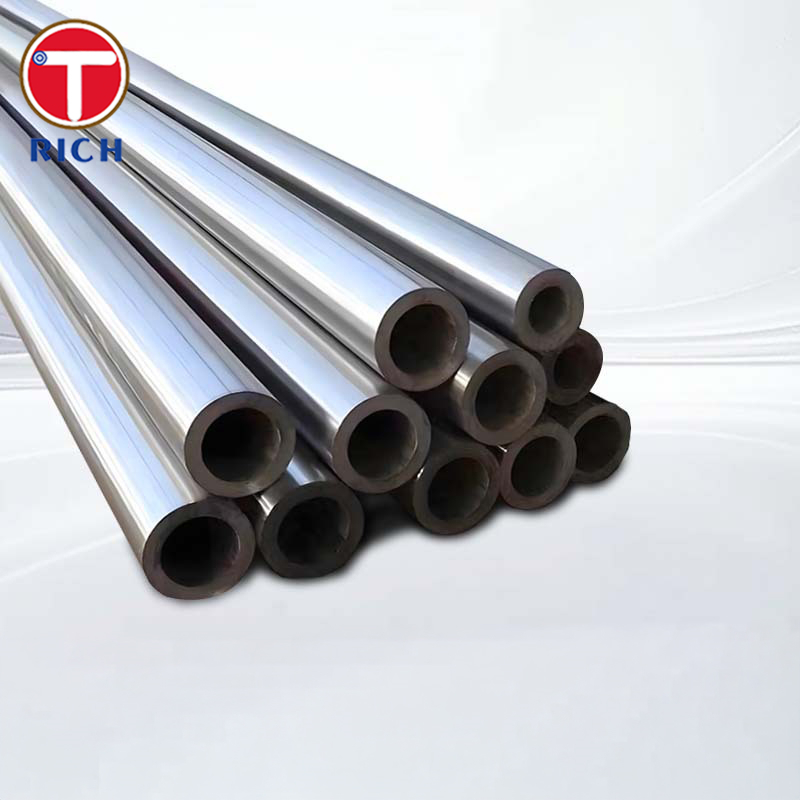

ड्रॉन ओवर मैंड्रेल (DOM) गोल मैकेनिकल टयूबिंग ASTM A513 टाइप 5 के अनुसार निर्मित। यह ERW टयूबिंग के रूप में शुरू होता है और फिर अनाज को परिष्कृत करने, सतह की फिनिश में सुधार करने, ताकत बढ़ाने और बहुत तंग OD/ID संकेंद्रण और दीवार सहनशीलता प्रदान करने के लिए एक मैंड्रेल और डाई के माध्यम से कोल्ड-ड्रॉन किया जाता है। विशिष्ट पिघल रसायन विज्ञान का उपयोग SAE/AISI 1020 और 1026 कम-कार्बन स्टील्स हैं।
विशेष विवरण
विनिर्माण मार्ग: ERW → DOM कोल्ड ड्राइंग; “जैसा खींचा गया (+C)” या तनाव-मुक्त/एनील्ड (SRA) उपलब्ध है।
सामान्य ग्रेड: 1020 / 1026।
आकार सीमा (विशिष्ट): OD 9.52–203.2 मिमी (⅜–8″); कई आपूर्तिकर्ता 12″ OD और भारी दीवारों तक सूचीबद्ध करते हैं।
सीधापन (विशिष्ट): 0.030 इंच प्रति 3 फीट (0.76 मिमी/मी) ≤ 8.00″ OD; ≥ 8.00″ OD के लिए 0.060 इंच प्रति 3 फीट।
दीवार सहनशीलता: A513 तालिकाओं के अनुसार तंग प्लस/माइनस नियंत्रण (±0.002–0.004 इंच विशिष्ट, OD/दीवार पर निर्भर करता है)।
सतह और ज्यामिति: चिकनी OD/ID, उत्कृष्ट संकेंद्रण, समान दीवार।
रासायनिक संरचना
| ग्रेड / मानक | C | Si | Mn | P | S | Al |
|---|---|---|---|---|---|---|
| SAE/AISI 1020 | 0.17–0.23 | — | 0.30–0.60 | ≤0.035 | ≤0.035 | — |
| SAE/AISI 1026 | 0.22–0.28 | — | 0.60–0.90 | ≤0.015 | ≤0.005 | — |
| EN 10305-2 E235 (1.0308) | ≤0.17 | ≤0.35 | ≤1.20 | ≤0.025 | ≤0.025 | ≥0.015 |
| EN 10305-2 E355 (1.0580) | ≤0.22 | ≤0.55 | ≤1.60 | ≤0.025 | ≤0.025 | ≥0.020 |
| JIS G3445 STKM13C | ≤0.25 | ≤0.35 | 0.30–0.90 | ≤0.04 | ≤0.04 | — |
यांत्रिक गुण
| ग्रेड / मानक | डिलीवरी की स्थिति | तन्य (MPa) | उपज (MPa) | बढ़ाव (%) | टिप्पणियाँ |
|---|---|---|---|---|---|
| ASTM A513 टाइप 5 DOM (विशिष्ट) | SRA / कोल्ड-वर्क | ≈483 | ≈414 | 15–20 | विशिष्ट DOM मान; कठोरता ≈HRB 80। |
| EN 10305-2 E235 | +C (कोल्ड-ड्रॉन/हार्ड) | 520 | 470 | 10 | वेल्डेड कोल्ड-ड्रॉन सटीक ट्यूब के लिए EN के अनुसार न्यूनतम। |
| EN 10305-2 E355 | +C (कोल्ड-ड्रॉन/हार्ड) | ≥640 | ≈540 | ≥4 | E355 +C के लिए विशिष्ट न्यूनतम। |
| JIS G3445 STKM13C | चमकदार-एनील्ड | ≈635 | ≈565 | ≈16 | STKM13C टयूबिंग के लिए निर्माता QA डेटा। |
| SAE/AISI 1020 (संदर्भ) | कोल्ड-ड्रॉन / एनील्ड | ≈420 | ≈350 | ≈15 | 1020 कम-कार्बन स्टील के लिए संदर्भ गुण। |
मुख्य विशेषताएं
सटीक फिट-अप और मशीनिंग के लिए तंग OD/ID संकेंद्रण और समान दीवार।
कोल्ड वर्क के कारण वेल्ड किए गए ERW की तुलना में उच्च शक्ति; सुसंगत कठोरता और सूक्ष्म संरचना।
उत्कृष्ट मशीनबिलिटी और वेल्डबिलिटी (कम-कार्बन 1020/1026 रसायन विज्ञान)।
साफ, चिकनी सतहें; उच्च गति वाले संयोजन के लिए उपयुक्त सीधापन।
लागू मानक
ASTM: ASTM A513 टाइप 5 — ERW DOM मैकेनिकल टयूबिंग।
EN: EN 10305-2 — वेल्डेड कोल्ड-ड्रॉन सटीक स्टील ट्यूब (ग्रेड E235/E355)।
JIS: JIS G3445 — मशीन संरचनात्मक उद्देश्यों के लिए कार्बन स्टील ट्यूब (उदाहरण के लिए, STKM13C)।
GB (चीन): GB/T 31315-2014 — मैकेनिकल संरचनाओं के लिए कोल्ड-ड्रॉन/कोल्ड-रोल्ड सटीक वेल्डेड स्टील ट्यूब।
GOST (रूस): GOST 10704 / 10705 — विद्युत रूप से वेल्डेड अनुदैर्ध्य स्टील पाइप (सामान्य/संरचनात्मक उपयोग)।
अनुप्रयोग
ऑटोमोटिव: निलंबन लिंक, स्टीयरिंग कॉलम, ड्राइवशाफ्ट घटक, रोल-केज सदस्य।
हाइड्रोलिक्स और वायवीय: सिलेंडर बैरल, शॉक/स्ट्रट बॉडी (होनिंग के बाद, जहां निर्दिष्ट)।
सामान्य मशीनरी और निर्माण: जिग्स/फिक्स्चर, कन्वेयर, फ्रेम, कृषि उपकरण, फर्नीचर टयूबिंग।
ए: निर्माता, ट्रेडिंग भी कर सकते हैं।
ए: आम तौर पर, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है,
यह मात्रा के अनुसार है।
ए: हाँ, हम मुफ़्त शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की आवश्यकता है।
ए: भुगतान=2000USD, अग्रिम में 30% T/T, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
