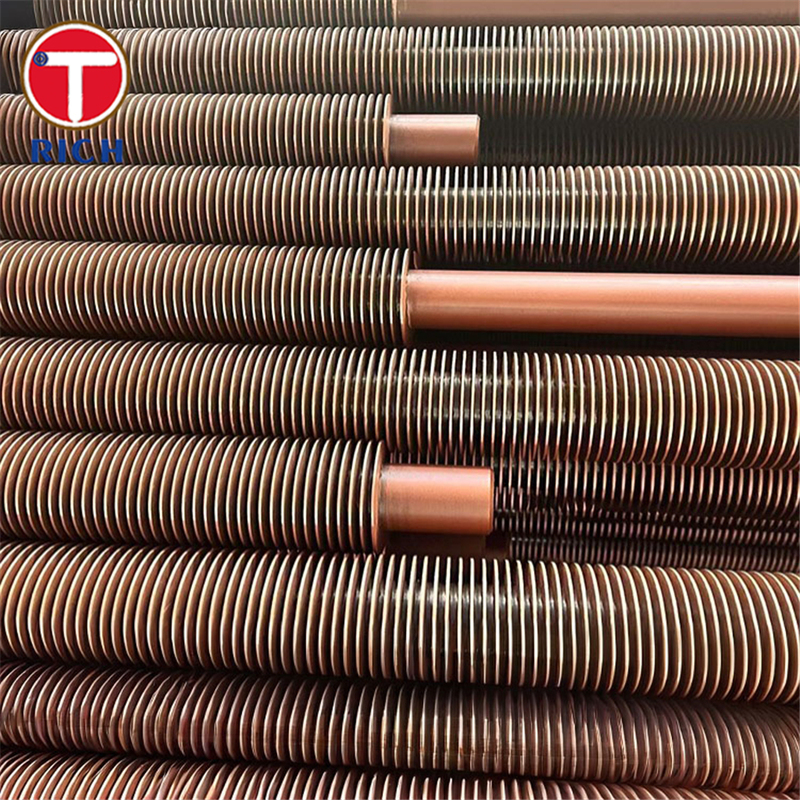

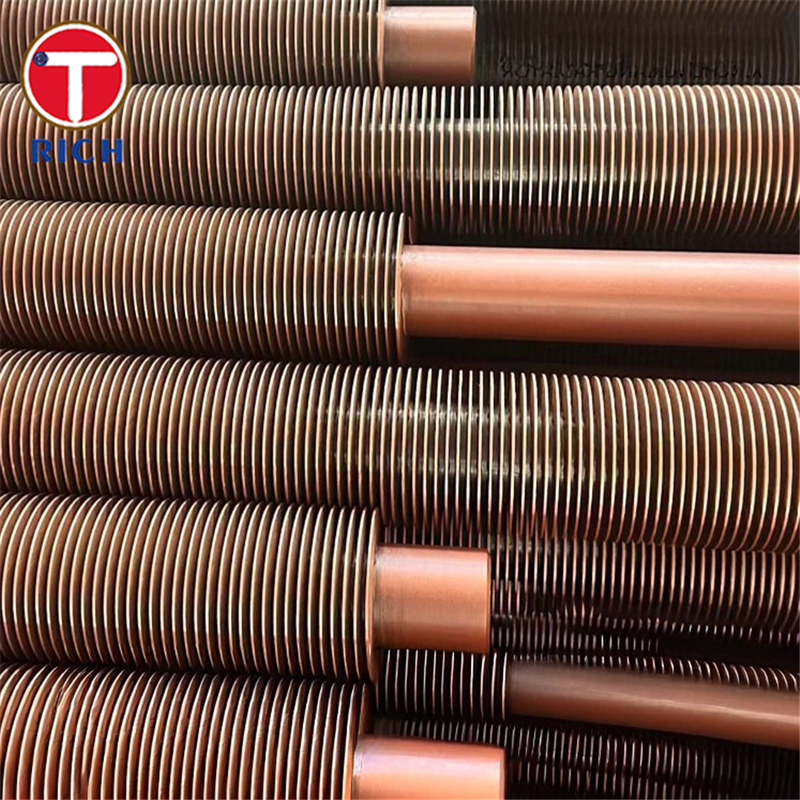

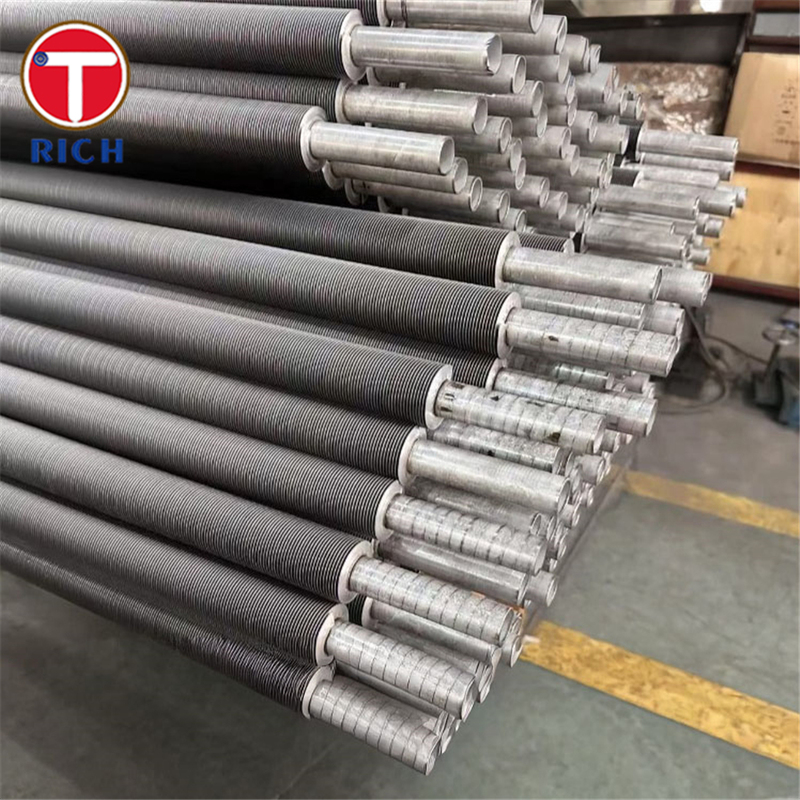

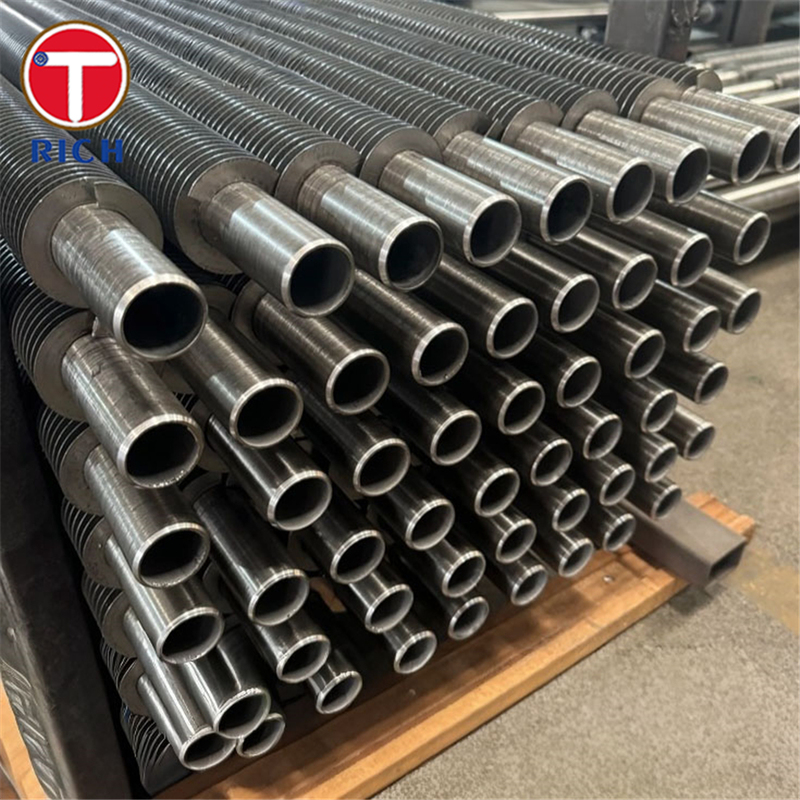

औद्योगिक बॉयलर और हीट एक्सचेंजर्स के लिए लेजर वेल्डेड फिन्ड हेयरपिन ट्यूब
मूलभूत गुण
उत्पत्ति का स्थान:
झेजियांग/चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001 ISO14001 TS16949
मॉडल संख्या:
ब्राउन फिनट्यूब
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
1टन
कीमत:
900-1100 USD/Ton
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता:
प्रति वर्ष 60000 टन/टन
उत्पाद सारांश
ब्राउन फिनटुब हेयरपिन इंडस्ट्रियल बॉयलर हीट एक्सचेंजर के लिए फिनटेड लेजर वेल्डिंग ट्यूब सामग्री/उत्पाद विवरण Brown Fintube hairpin tubes are longitudinally finned tubes typically produced via resistance welding (or in more advanced designs via laser welding) where fins are welded onto a base tube to ...
उत्पाद का विवरण
प्रमुखता देना:
लेजर वेल्डेड फिनेड ट्यूब
,औद्योगिक बॉयलर हेयरपिन ट्यूब
,हीट एक्सचेंजर लेजर वेल्डेड ट्यूब
Application:
उष्मा का आदान प्रदान करने वाला
Outer Diameter(Round):
30 - 325 मिमी
Thickness:
2 - 100 मिमी
Standard:
एएसटीएम, डीआईएन, जीबी, जेआईएस, एपीआई
Technique:
कोल्ड ड्रा, हॉट रोल्ड, कोल्ड रोल्ड, ईआरडब्ल्यू, हॉट रोल्ड/कोल्ड ड्रॉ
Surface Treatment:
जस्ती, ग्राहक, तांबा लेपित, अशक्त, पॉलिश
Grade:
304 316 टी11 टी12 पी11
Length:
6 मी या आवश्यकता के रूप में, ग्राहक की आवश्यकता के रूप में
उत्पाद का वर्णन
ब्राउन फिनटुब हेयरपिन इंडस्ट्रियल बॉयलर हीट एक्सचेंजर के लिए फिनटेड लेजर वेल्डिंग ट्यूब
सामग्री/उत्पाद विवरण
Brown Fintube hairpin tubes are longitudinally finned tubes typically produced via resistance welding (or in more advanced designs via laser welding) where fins are welded onto a base tube to form a compact, उच्च दक्षता वाले गर्मी हस्तांतरण तत्व। ′′hairpin′′ ज्यामिति यू-बेंड या डबल-लेग कॉन्फ़िगरेशन को संदर्भित करती है,पंखों को कॉम्पैक्ट काउंटरफ्लो या मल्टी-ट्यूब हीट एक्सचेंजर्स (हेयरपिन हीट एक्सचेंजर्स) का हिस्सा बनाना.
इन पंखों वाले ट्यूबों को औद्योगिक बॉयलर, इकोनाइज़र, अपशिष्ट गर्मी वसूली, गैस हीटर और अन्य उच्च तापमान/उच्च दबाव हीट एक्सचेंज अनुप्रयोगों के लिए डिज़ाइन किया गया है।
विनिर्देश
| पैरामीटर | विशिष्ट मूल्य / सीमा |
|---|---|
| बेस ट्यूब का बाहरी व्यास (ओ.डी.) | 19 मिमी से 76 मिमी (सामान्य) |
| बेस ट्यूब की दीवार की मोटाई | 2.0 मिमी से 6.0 मिमी (सामान्य) |
| पंखुड़ी की ऊंचाई | 6.0 से 32.0 मिमी |
| पंख की मोटाई | 0.8 से 1.2 मिमी |
| पंखों की संख्या प्रति पंक्ति | 4, 8, 16, 24, 32, 40, 48 (चार के गुणक) |
| अधिकतम लंबाई | ≤ 15 मीटर आम तौर पर |
| पंख की ऊँचाई/अंतर | परियोजना विशिष्ट, कुछ मिमी के अंतर के बीच पंखों के बीच विशिष्ट |
| सामग्री संयोजन | कार्बन स्टील, स्टेनलेस स्टील (304, 316, आदि), मिश्र धातु स्टील |
रासायनिक संरचना
नीचे एक नमूना तालिका दी गई है जिसमें बॉयलर या हीट एक्सचेंजर सेवा में सामान्य रूप से उपयोग की जाने वाली पांच समान फिनेड-ट्यूब आधार सामग्री / ग्रेड की रासायनिक संरचनाओं की तुलना की गई है।पंखुड़ी सामग्री अक्सर एक ही प्रकार या संगत मिश्र धातु है.
| ग्रेड | C (अधिकतम) | हाँ | एमएन | सीआर | नि |
|---|---|---|---|---|---|
| ASTM A213 TP304 | 0.08 | 1.00 | 2.00 | 18.0 ¢20.0 | 8.0 ¥10.5 |
| ASTM A213 TP316 | 0.08 | 1.00 | 2.00 | 16.0 ¢18.0 | 10.0 ¥14.0 |
| ASTM A213 T11 | 0.15 | 0.50 | 1.00 | 1.0 |
