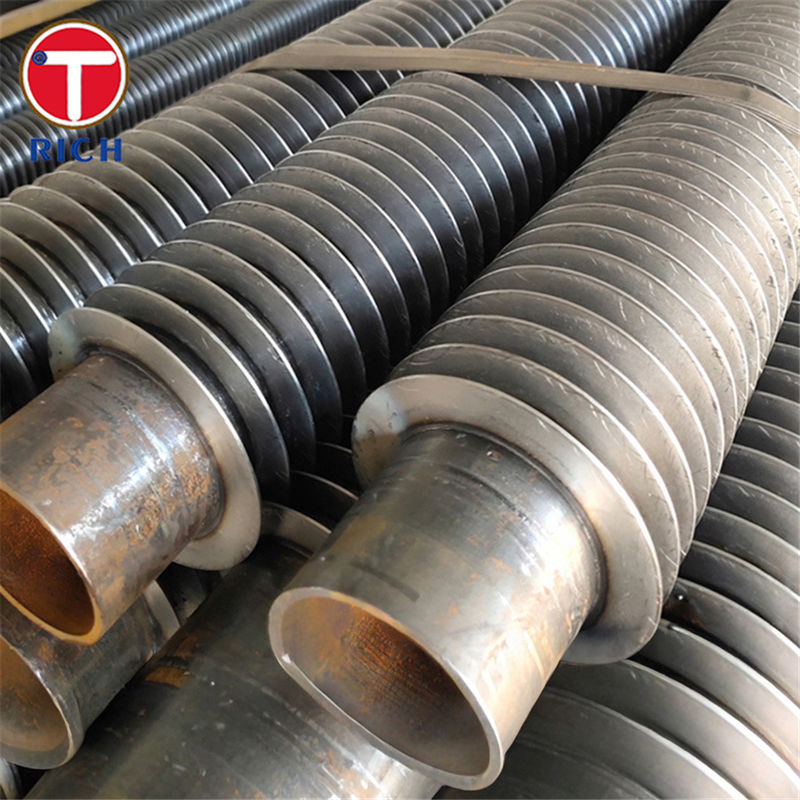

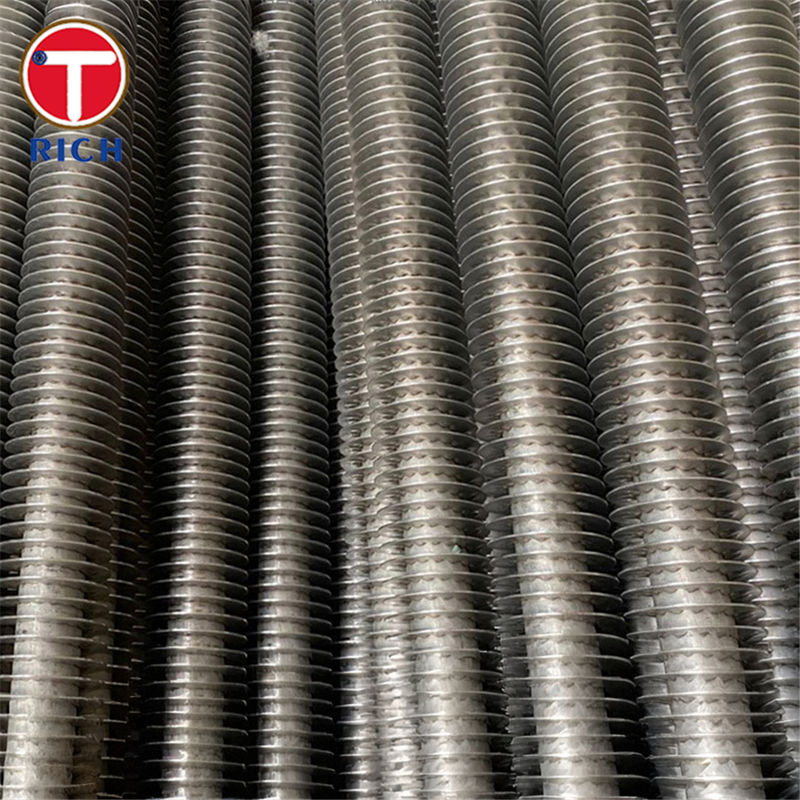

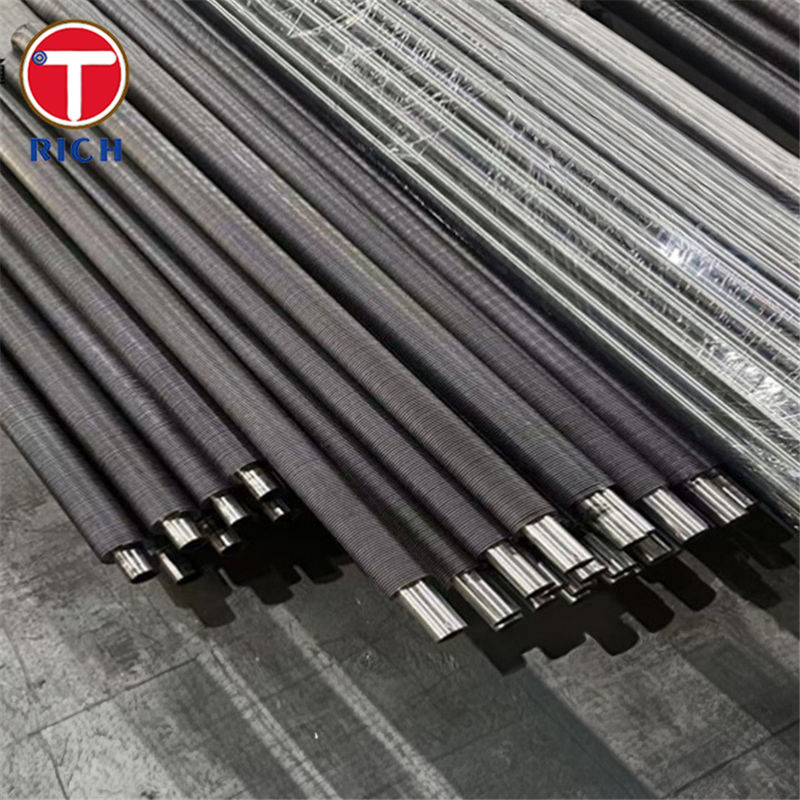

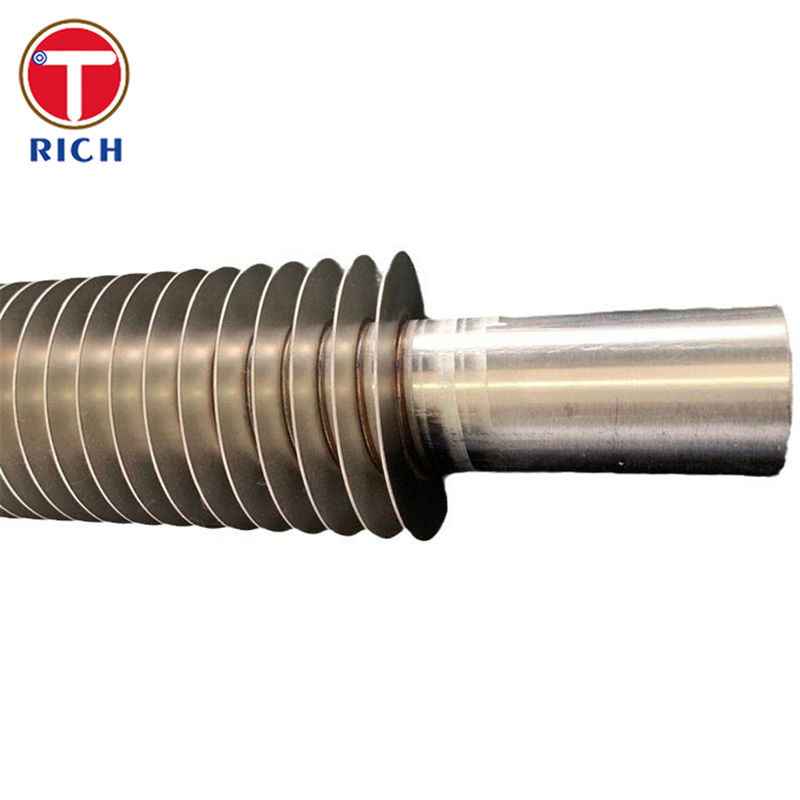

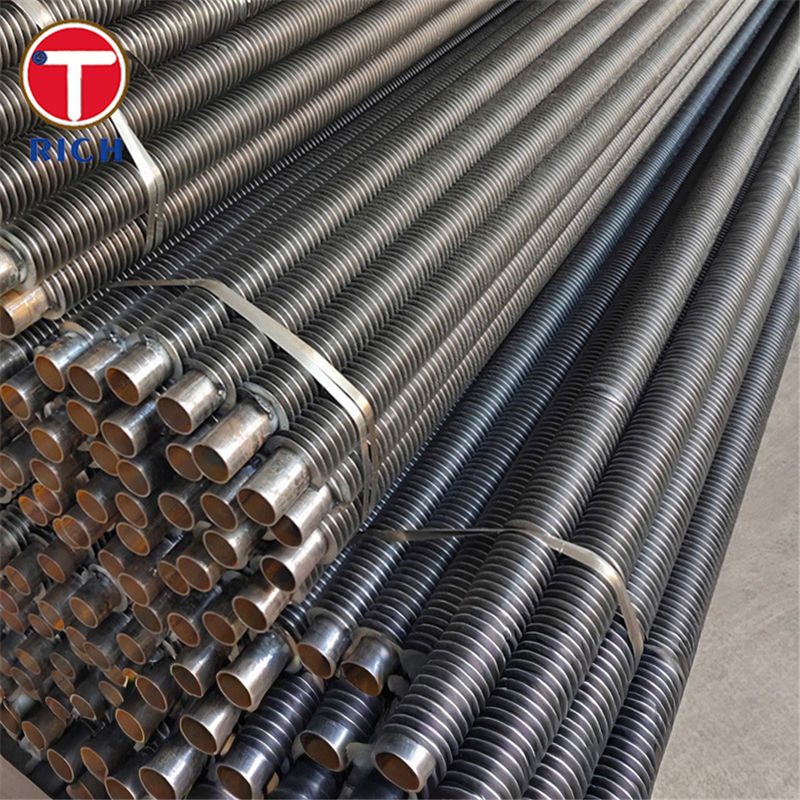

एल फिन ट्यूब मिश्र धातु स्टील सर्पिल घाव हवा हीट एक्सचेंजर के लिए सीमलेस फिन ट्यूब

सामग्री का वर्णन

यह उत्पाद एक तनाव-वक्र एल प्रकार की सर्पिल फिन ट्यूब है जो सीमलेस Cr ् Mo मिश्र धातु स्टील बॉयलर/हीट-एक्सचेंजर ट्यूब पर निर्मित है। बेस ट्यूब आमतौर पर ग्रेड में आपूर्ति की जाती है जैसे कि एएसटीएम ए 213 टी 11 / टी 22,EN 10216-2 13CrMo4-5, JIS G3462 STBA22, या GB 5310 12Cr1MoVG, सभी को बॉयलरों और वायु-कूल्ड हीट एक्सचेंजर्स में उच्च तापमान, दबाव-धारी सेवा के लिए डिज़ाइन किया गया है।

एल्यूमीनियम या तांबे की पंख पट्टी को ¥L ¥ प्रोफाइल में ठंडा बनाया जाता है और मिश्र धातु स्टील ट्यूब के चारों ओर तनाव के तहत हेलिकल रूप से घुमाया जाता है ताकि पंख ¥foot ¥ ट्यूब की सतह के खिलाफ कसकर दबाया जाए,अच्छी थर्मल संपर्क के साथ एक निरंतर सर्पिल फिन और परिवेश जंग से ट्यूब की दीवार की आंशिक सुरक्षा प्रदान करना.

विनिर्देश

बेस ट्यूब

• सामग्री विकल्प (सीमलेस, मिश्र धातु इस्पात):

  • एएसटीएम / एएसएमईः ए 213 / एसए 213 टी 11, टी 22

  • EN: 13CrMo4-5 से EN 10216-2 तक

  • JIS: STBA22 से JIS G3462

  • GB: 12Cr1MoVG से GB/T 5310 तक

• बाहरी व्यास: लगभग 16 ′′50.8 मिमी (5⁄8′′2′′)

• दीवार की मोटाईः आवेदन पर निर्भर करता है, आम तौर पर वायु कूलर के लिए 2 8 मिमी

पंखुड़ी ज्यामिति(सामान्य एल प्रकार के घाव पंख)

• पंखुड़ी का प्रकारः एल-पैर, सर्पिल घाव

• पंख सामग्रीः एल्यूमीनियम या तांबा पट्टी

• पंखुड़ी की ऊंचाईः लगभग 16.5 मिमी तक

• पंख की मोटाईः ~0.4 ∼0.6 मिमी (≈0.015 ∼0.020")

• पंख की पिचः लगभग 2.1 मिमी (≈12 एफपीआई) से ऊपर, प्रति कर्तव्य अनुकूलित

परिचालन सीमा

• हवा के किनारे सेवा के लिए डिज़ाइन किया गया जहां पंखुड़ी का तापमान आमतौर पर लगभग 150-230 °C तक होता है, पंखुड़ी सामग्री और कार्य के आधार पर

• आधार मिश्र धातु ट्यूब ग्रेड उनके बॉयलर/दबाव-ट्यूब मानकों के अनुरूप, द्रव पक्ष पर बहुत अधिक धातु तापमान का समर्थन करते हैं (आमतौर पर कोड उपयोग में Cr √ Mo स्टील्स के लिए 500 √ 580 °C वर्ग) ।

प्रमुख विशेषताएं

1. ऊष्मा हस्तांतरण सतह घनत्व

   • लगातार घुमावदार पंखुड़ियों से बाहरी सतह का क्षेत्र नाटकीय रूप से बढ़ जाता है, जिससे नंगे ट्यूबों की तुलना में बहुत कम ट्यूबों और छोटे एयर कूलर बंडल के साथ समान थर्मल ड्यूटी संभव होती है।

2. कुशल फिना-टू-ट्यूब थर्मल संपर्क

   • एल-फुट फिन ज्यामिति और घुमावदार तनाव ट्यूब की सतह के खिलाफ फिन पैर को मजबूती से दबाता है, संपर्क थर्मल प्रतिरोध को कम करता है और पूरे ट्यूब की लंबाई के साथ समान गर्मी हस्तांतरण को बढ़ावा देता है।

3. उच्च तापमान, दबाव सेवा के लिए मिश्र धातु इस्पात कोर

   • Cr·Mo मिश्र धातु ट्यूब ग्रेड जैसे कि T11, T22, 13CrMo4-5, STBA22 और 12Cr1MoVG उच्च रेंगने-तोड़ने की ताकत प्रदान करते हैं,बॉयलर और हवा से ठंडा हीट एक्सचेंजर सेवा के लिए अच्छा ऑक्सीकरण प्रतिरोध और वेल्डेबिलिटी.

हमारे फायदे

नीचे हवा से ठंडे पंखों वाले ट्यूबों के खरीदारों द्वारा आम तौर पर उठाई जाने वाली कई चिंताएं दी गई हैं, और यह उत्पाद उन्हें संबोधित करने के लिए कैसे तैनात है।

1क्या पंख तापमान में तंग रहेंगे और साइकिल चलाना बंद कर देंगे?

• एल-फुट टेंशन-वेल्ड फिन्स का उपयोग नियंत्रित घुमावदार तनाव से किया जाता है ताकि फिन्स का पैर ट्यूब की सतह पर मजबूती से बैठ जाए, सामान्य तापमान चक्र के दौरान संपर्क बनाए रखे।

• मिश्र धातु स्टील के कोर के लिए हम पंखुड़ी सामग्री और डिजाइन तापमान को मेल खाते हैंः एल प्रकार का उपयोग तब किया जाता है जब पंखुड़ी की दीवार का तापमान मध्यम सीमा (लगभग 150 ~ 230 °C तक) में होता है और थर्मल सदमे गंभीर नहीं होते हैं।कठोर परिस्थितियों के लिए हम वैकल्पिक फिन प्रकारों पर सलाह दे सकते हैं (LL/KL/इम्बेडेड) एक ही Cr-Mo मिश्र धातुओं के आधार पर.

2∙ क्या एल-टाइप मेरे एयर कूलर के लिए प्रदर्शन और लागत का सही संतुलन है?

• एल-प्रकार के फिनाइड ट्यूब सबसे अधिक लागत प्रभावी सर्पिल फिनाइड समाधानों में से हैं,अक्सर चुना जहां बजट और प्रति लागत सतह क्षेत्र प्रमुख हैं और ऑपरेटिंग तापमान चरम भट्ठी कर्तव्य के बजाय विशिष्ट हवा कूलर रेंज में हैं.

• बाहरी क्षेत्र को बढ़ाकर, एक एकल पंख वाले ट्यूब कई नंगे ट्यूबों की जगह ले सकते हैं, आवश्यक थर्मल ड्यूटी को बनाए रखते हुए बंडल आकार, प्रशंसक शक्ति, संरचनात्मक इस्पात और समग्र परियोजना कैपेक्स को कम कर सकते हैं।

3. ️आउटडोर एयर कूलर में संक्षारण और सेवा जीवन से आप कैसे निपटते हैं?

• मिश्र धातु स्टील कोर ट्यूब उच्च तापमान ऑक्सीकरण और भाप पक्ष जंग के लिए मजबूत प्रतिरोध प्रदान करता है; हवा की ओर,एल-फुट फिन आंशिक रूप से सीधे वायुमंडलीय जोखिम से ट्यूब की दीवार को बचाता है.

• पंख सामग्री (एल्यूमीनियम या तांबा) और वैकल्पिक धातुकृत या लेपित सतहों को तटीय, औद्योगिक या हल्के संक्षारक वातावरण के अनुकूल चुना जा सकता है।जहां गीली हवा या आक्रामक वातावरण हावी है, हम लंबे जीवन के लिए एलएल/केएल फिनिंग या स्टेनलेस स्टील बेस ट्यूब/फिन संयोजन पर जा सकते हैं।

4∙ क्या ट्यूब सामग्री मेरे कोड और ट्रेस करने की आवश्यकताओं को पूरा करेगी?

• हम मानक बॉयलर/हीट-एक्सचेंजर ग्रेड में CrMo मिश्र धातु ट्यूब प्रदान करते हैंः ASTM A213 T11/T22, EN 10216-2 13CrMo4-5, JIS G3462 STBA22 और GB/T 5310 12Cr1MoVG,मिल परीक्षण प्रमाण पत्र के साथ एन 10204 के अनुसार (आमतौर पर 3.1) और पूर्ण गर्मी संख्या की ट्रेस करने योग्यता।

• गैर-विनाशकारी परीक्षण (इड्डी-वर्तमान या अल्ट्रासोनिक), हाइड्रोस्टैटिक परीक्षण और आयामी निरीक्षण को महत्वपूर्ण हवा-कूल्ड हीट एक्सचेंजर सेवा के लिए ग्राहक गुणवत्ता योजनाओं से मेल खाने के लिए निर्दिष्ट किया जा सकता है।

रासायनिक संरचना

ग्रेड / मानक	सी	हाँ	एमएन	पी (अधिकतम)	S (अधिकतम)	सीआर	मो	वी
ASTM A213 T11	0.05 ₹0.15	0.50 ¢ 1.00	0.30 ¢ 0.60	0.025	0.035	1.00 ¥1.50	0.44 ¢ 0.65	टैग： परिशुद्धता स्टील पाइप सटीक सीमलेस पाइप मिश्र धातु इस्पात एल फिन ट्यूब संबंधित उत्पाद विडियो मैकेनिकल इंजीनियरिंग के लिए हाइड्रोलिक प्रेसिजन स्टील ट्यूब एएसटीएम ए 519 1010 1020 + एसआरए + एन सर्वोत्तम मूल्य प्राप्त करें विडियो प्रेसिजन इस्पात ट्यूब DIN2391 ST35, हाइड्रोलिक फिटिंग पाइप के लिए St37, ST52 जस्ती स्टील ट्यूब सर्वोत्तम मूल्य प्राप्त करें विडियो हाइड्रोलिक सिस्टम के लिए ब्लैक फॉस्फेटिंग के साथ उच्च परिशुद्धता स्टील पाइप सर्वोत्तम मूल्य प्राप्त करें ASTM A513 4130 मैकेनिकल इंजीनियरिंग के लिए क्रोमोली कोल्ड ड्रॉ प्रेसिजन स्टील ट्यूब सर्वोत्तम मूल्य प्राप्त करें विडियो एयर कूलरों के लिए बेहतर एयर-साइड प्रदर्शन और विश्वसनीय मैकेनिकल बॉन्ड के साथ संक्षारण प्रतिरोधी क्रिम्प्ड फिन ट्यूब सर्वोत्तम मूल्य प्राप्त करें अपनी पूछताछ सीधे हमें भेजें अब सबमिट करें टेलीफोन：86-574-88086983 ईमेल：sales@steel-tubes.com हमारे बारे में कंपनी प्रोफ़ाइल कारखाने का दौरा गुणवत्ता नियंत्रण साइटमैप आयोजन समाचार मामले TORICH INTERNATIONAL LIMITED हम जितनी जल्दी हो सके आप के लिए वापस आ जाएगा. कृपया संक्षेप में अपनी आवश्यकता का वर्णन करें साइन अप करें गोपनीयता नीति चीन अच्छी गुणवत्ता प्रेसिजन स्टील ट्यूब आपूर्तिकर्ता. कॉपीराइट © 2015-2025 TORICH INTERNATIONAL LIMITED सभी अधिकार सुरक्षित हैं।
