केएल फिन ट्यूब (केएल प्रकार के गरम एक्सचेंजर के लिए घुमावदार एल-पैर वाले फिन ट्यूब)

सामग्री/उत्पाद विवरण

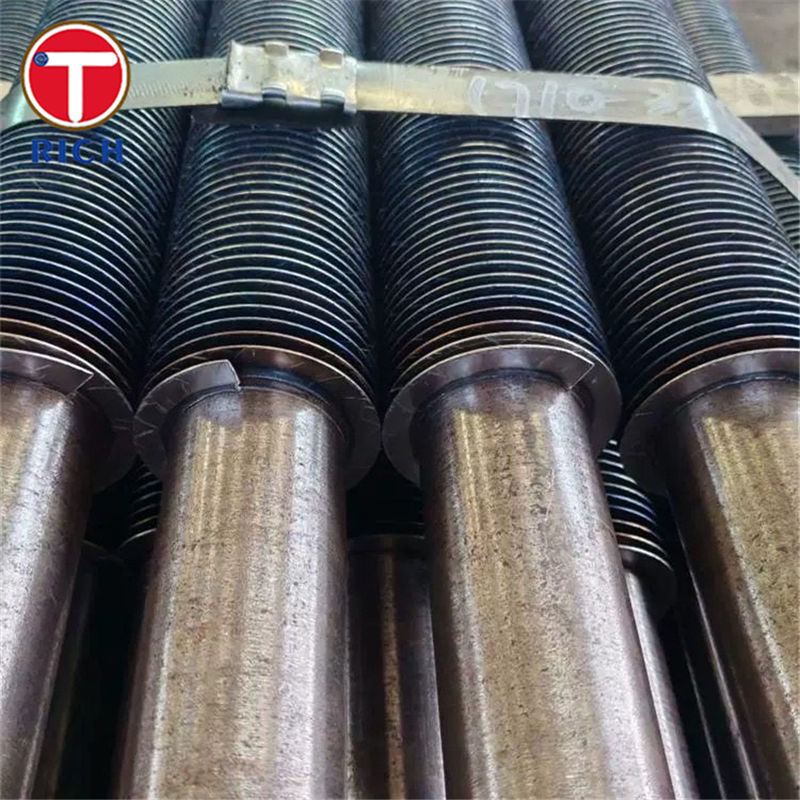

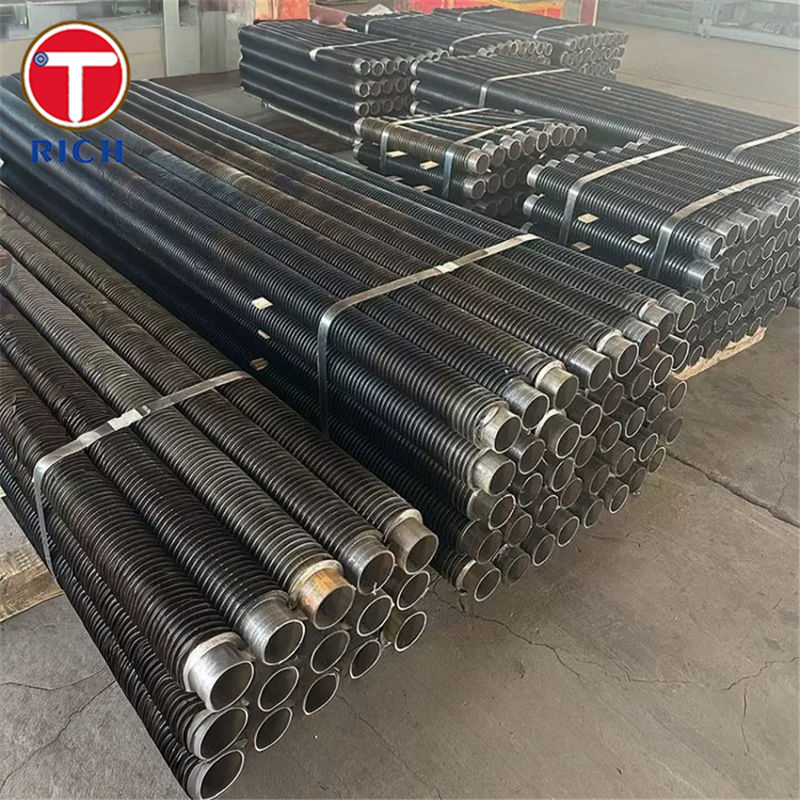

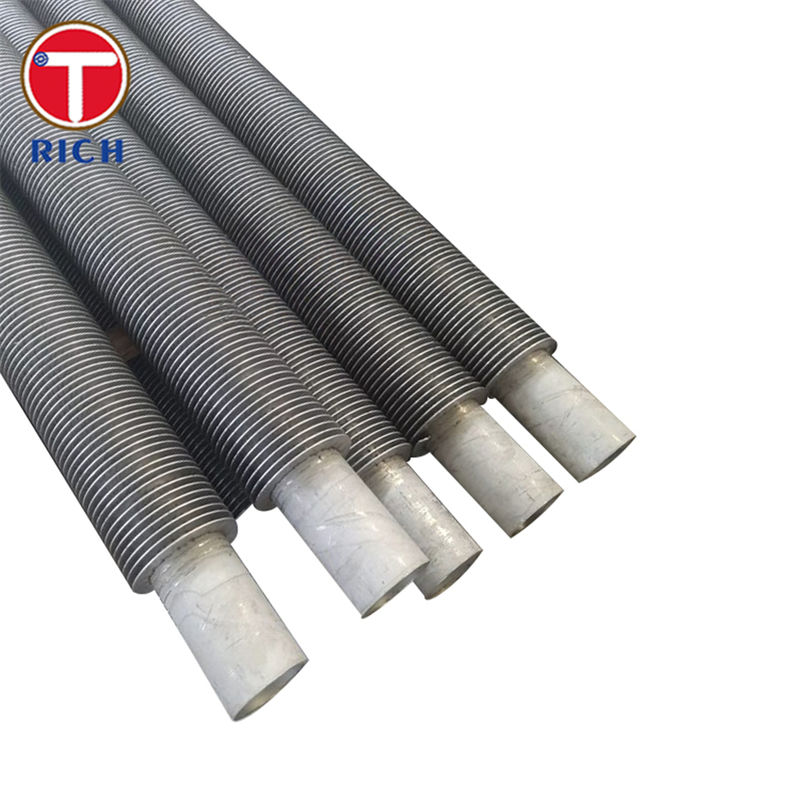

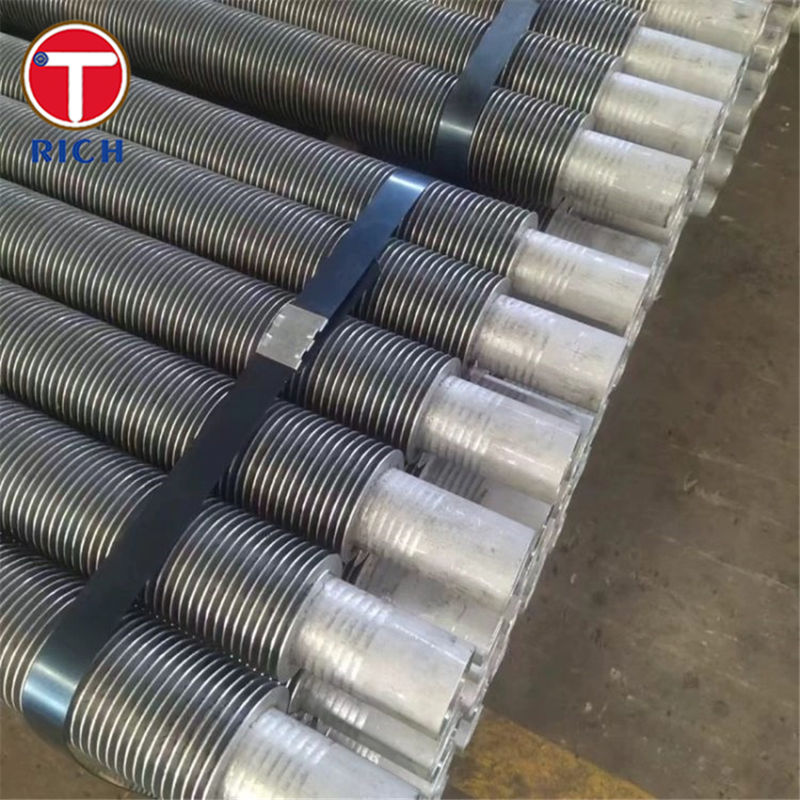

केएल फिन ट्यूब (केएल प्रकार की घुमावदार एल-पैर वाली फिनाइड ट्यूब) एक लपेट-आसपास फिनाइड ट्यूब है जहां एल-आकार की फिनाइड स्ट्रिप को पूर्व-घुमावदार बेस ट्यूब पर हेलिकल रूप से लपेटा जाता है।knurling और एल पैर एक तंग यांत्रिक इंटरलॉक और एक बड़े धातु-से-धातु संपर्क क्षेत्र बनाने, मानक एल या एलएल पंखों की तुलना में गर्मी हस्तांतरण दक्षता और पंख बंधन स्थिरता में सुधार।

विशिष्ट आधार ट्यूब सामग्री में सीमलेस कार्बन स्टील (एएसटीएम ए179, ए192, ए210 ग्रेड ए1), कम मिश्र धातु वाले स्टील (एएसटीएम ए213 टी11) और स्टेनलेस स्टील (एएसटीएम ए213 टीपी304) शामिल हैं।KL फिन ट्यूब मुख्य रूप से हवा से ठंडा हीट एक्सचेंजर में उपयोग किया जाता हैबिजली, पेट्रोकेमिकल और गैस प्रसंस्करण संयंत्रों में गैस कूलर और कॉम्पैक्ट फिनड बंडल।

विनिर्देश

बेस ट्यूब

• बाहरी व्यासः लगभग 12.7 ′′ 50.8 मिमी (1⁄2" ′′ 2")

• दीवार की मोटाईः आमतौर पर ≥1.65 मिमी, डिजाइन दबाव और कोड के अनुसार

• सामग्री (उदाहरण): एएसटीएम A179, A192, A210 Gr A1, A213 T11, A213 TP304

पंखुड़ी ज्यामिति

• पंखुड़ी की ऊँचाईः लगभग 820 मिमी

• पंखुड़ी की मोटाईः लगभग 0.3~0.8 मिमी

• पंखुड़ी की ऊँचाईः लगभग 8 ¢ 12 पंखुड़ी प्रति इंच

• पंख सामग्रीः एल्यूमीनियम या तांबा

तापमान सीमा

• एयर कूलर सेवा में सामान्य डिजाइन ऊपरी सीमाः लगभग 250 °C, ट्यूब मिश्र धातु, फिन सामग्री और डिजाइन कोड के अधीन।

प्रमुख विशेषताएं

• मजबूत फिना-टू-ट्यूब बंधन के साथ घुमावदार बेस ट्यूब और एल-फुट फिना

• बड़े धातु संपर्क क्षेत्र के कारण उच्च गर्मी हस्तांतरण दक्षता

• थर्मल साइकिल और कंपन के प्रति अच्छा प्रतिरोध

• प्रक्रिया से मेल खाने के लिए ट्यूब और फिन सामग्री के लचीले संयोजन

हमारे फायदे

1. थर्मल साइक्लिंग और फिन ढीला करना
   केएल फिन ट्यूबें फिना को यांत्रिक रूप से घुमावदार ट्यूब सतह में बंद रखती हैं, जो बार-बार स्टार्ट-स्टॉप और तापमान चक्र के बाद प्रदर्शन बनाए रखती हैं।

2. संक्षारण और सामग्री चयन
   हम सेवा के लिए ट्यूब ग्रेड मेल खाता हैः

   • एएसटीएम A179 / A192 / A210 ग्रेड A1 स्वच्छ या हल्के संक्षारक कार्यों के लिए

   • उच्च तापमान या हल्के संक्षारक धुआं गैस के लिए एएसटीएम ए 213 टी 11

   • एएसटीएम ए 213 टीपी 304 और अधिक आक्रामक मीडिया के लिए अन्य स्टेनलेस या Cu ् न विकल्प

3. धुंधलापन और सफाई
   पंखुड़ी की ऊंचाई और पिच का चयन इस प्रकार किया जाता है कि पंखुड़ियों को क्षतिग्रस्त किए बिना हवा, भाप या पानी के जेट से साफ किया जा सके, जिससे एक्सचेंजर के जीवनकाल में क्षमता स्थिर रहे।

4. लागत बनाम एक्सट्रूडेड फिन्स
   KL फिन ट्यूब बुनियादी एल/एलएल फिन की तुलना में मजबूत बंधन और बेहतर थर्मल प्रदर्शन प्रदान करता है, लेकिन कई अनुप्रयोगों में पूरी तरह से बाहर निकाले गए फिन की तुलना में कम लागत और अधिक सामग्री लचीलापन के साथ।

5. मानक और प्रलेखन
   बेस ट्यूबों को पूर्ण सामग्री परीक्षण रिपोर्ट और अंतरराष्ट्रीय डिजाइन कोड का समर्थन करने के लिए ट्रेसेबिलिटी के साथ ASTM/ASME, EN, JIS, GOST या GB मानकों के अनुसार निर्मित किया जाता है।

रासायनिक संरचना

ग्रेड	मानक	C (%)	Si (%)	एमएन (%)	पी मैक्स (%)	एस मैक्स (%)	Cr (%)	मो (%)	नी (%)
एएसटीएम ए179	A179	0.06 ¢0.18	≤0.25	0.27 ¢ 0.63	0.035	0.035	Mr. Richard SHEN Managing Director ईमेल: sales@steel-tubes.com टेलीफोन: +86-13736164628 व्हाट्सएप: 8613736164628 वीचैट: +8613736164628 स्काइप: torichinternational अभी पूछताछ करें संबंधित उत्पाद डोम उत्पादन के साथ ऑटो पार्ट्स एएसटीएम A513 कोल्ड रोलिंग वेल्डेड स्टील ट्यूब Auto Parts ASTM A513 Welded Steel Tubes with DOM production ASTM A513 Electric-Resistance-Welded Carbon and Alloy Steel Mechanical Tubing Applications: for Machinery, Mechanical Engineering 1. Standard: ASTM A513 cold rolling welded precision steel tubes 2. Steel Grade: SAE1010, SAE1020, other materials upon agreement with customers. 3. Production method: Cold rolling on the weled steel tubes, to reach high accuracy on the OD and WT tolerance 4. Size range: O.D.:6-350mm W.T. सर्वोत्तम मूल्य प्राप्त करें हाइड्रोलिक सिस्टम के लिए 25 मिमी डायमीटर ब्राइट एनीलिंग सीमलेस स्टील ट्यूब EN10305-1 E235 E355 NBK Bright Annealing Precision Steel Pipes for Hydraulic Systems EN10305-1 NBK Bright Annealed Precision steel pipes for Hydraulic system OD:4-80 (mm) WT0.5-10 (mm) Length 1000-12000mm Product name: Seamless Precision Steel Pipe Application: for hydraulic systems precision steel pipes for Hydraulic system OD (mm) WT (mm) Length (mm) 4 0.5 5800-6000 4.0 1.0 5800-6000 5.0 1.0 5800-6000 6.0 1.0 5800-6000 6.0 1.5 5800-6000 8.0 1.0 5800-6000 9.5 0.89 5800-6000 सर्वोत्तम मूल्य प्राप्त करें हाइड्रोलिक सिस्टम के लिए प्रेसिजन सीमलेस ब्लैक फॉस्फेटिंग स्टील ट्यूब Steel Pipes with high precision for Hydraulic Systems with Black Phosphating surface Black Phosphated Hydraulic Tubes with High Precision and tight tolerance, the tubes are produced by precision cold drawn and cold rolling, then bright annealed in a protected atmosphere, afterwards it is blackphosphated on the surface Production process: DIN series tubes, cold drawn and bright annealed precision seamless steel tube is used as the tube to be phosphated. The phosphorization is सर्वोत्तम मूल्य प्राप्त करें परिशुद्धता निर्बाध जस्ती स्टील ट्यूब DIN2391 EN103052 ST35.0 ST37 Precision Seamless Galvanized Steel Tubes DIN2391 EN103052 ST35.0 ST37 Production Process: Cold rolling by Cold pilger machine and Cold rolling machine,galvanized and zinc plated could be applied. Cold Rolled and Galvanized Steel Tube Production process: DIN highly accurate, cold rolled and bright seamless steel tube is used as the tube to be galvanized. The outer wall of tube is electroplated. The caps are covered at two ends of tube to prevent from the dust. Main Features: सर्वोत्तम मूल्य प्राप्त करें पूछताछ भेजें नाम * कंपनी का नाम फ़ोन नंबर ईमेल * संदेश * अब सबमिट करें संदेश छोड़ें हम आपको जल्द ही वापस बुलाएंगे! आपका संदेश 20-3,000 वर्णों के बीच होना चाहिए! कृपया अपनी ईमेल देखें! जमा करें अधिक जानकारी से बेहतर संवाद होता है। श्री श्री श्रीमती ठीक है सफलतापूर्वक जमा! हम आपको जल्द ही वापस बुलाएंगे! ठीक है संदेश छोड़ें हम आपको जल्द ही वापस बुलाएंगे! आपका संदेश 20-3,000 वर्णों के बीच होना चाहिए! कृपया अपनी ईमेल देखें! जमा करें कृपया अपना सही ईमेल और विस्तृत आवश्यकताएं (20-3,000 वर्ण) छोड़ दें। ठीक है
