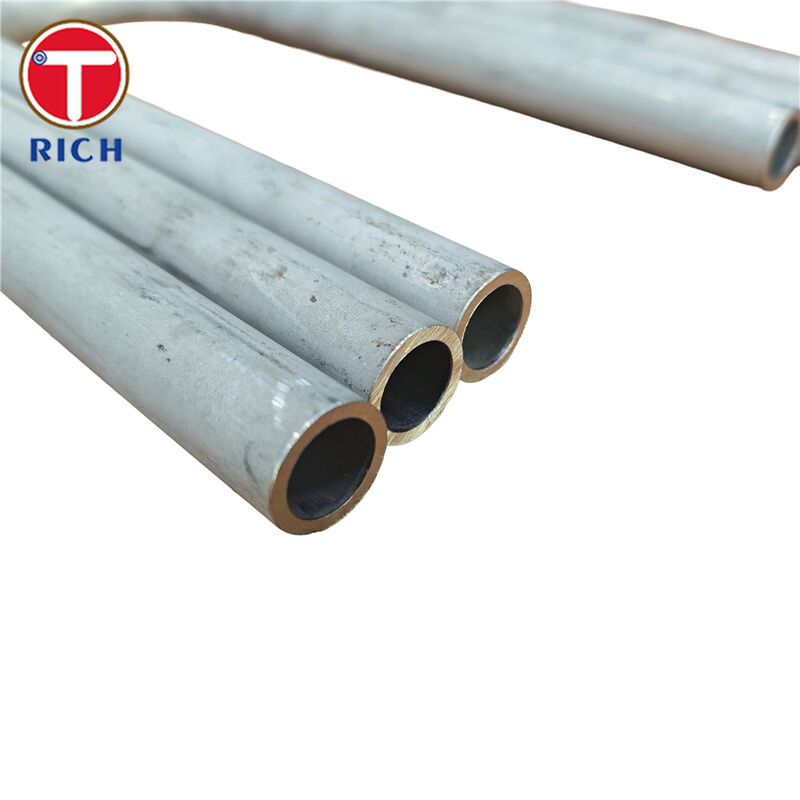

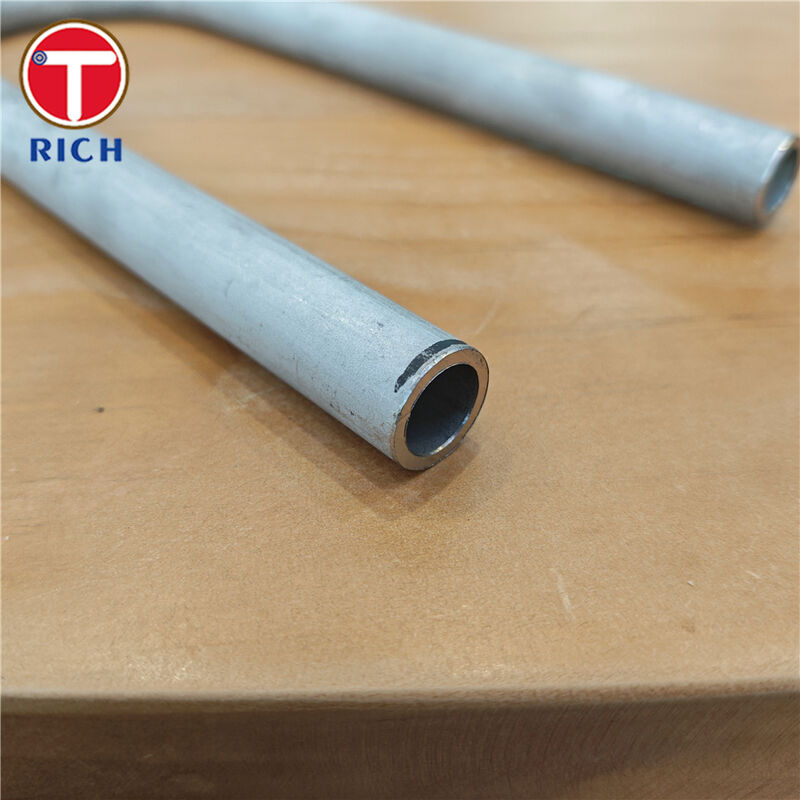

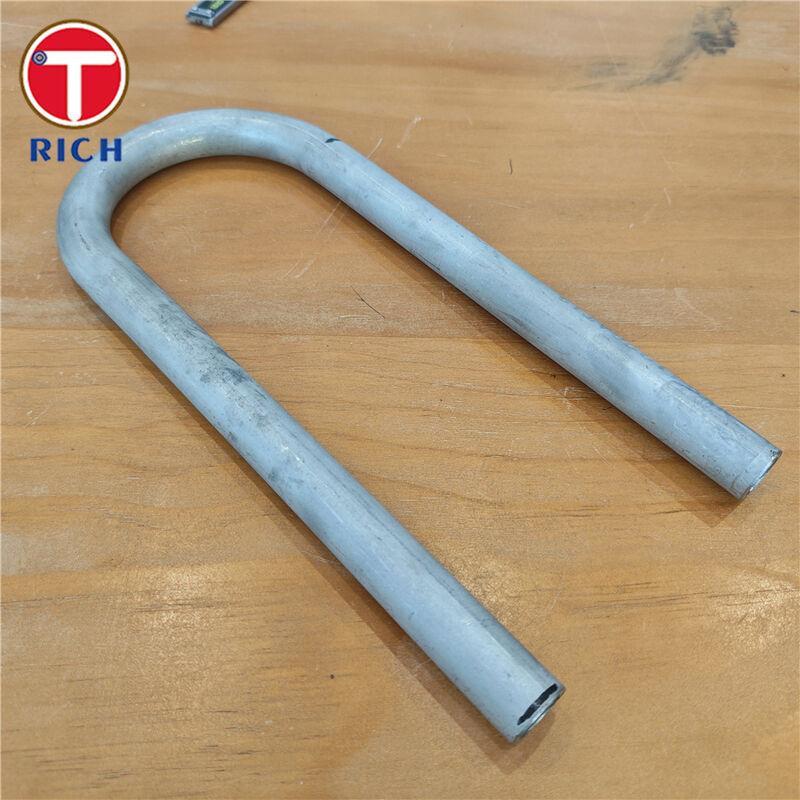

स्टेनलेस स्टील यू-आकार पाइप गर्मी एक्सचेंजर के लिए शीत-घुमाया यू-आकार स्टील पाइप

सामग्री का अवलोकन

स्टेनलेस स्टील के यू-आकार के पाइप (यू-बेंड ट्यूब) को सीमलेस या वेल्डेड स्टेनलेस स्टील हीट एक्सचेंजर ट्यूबों को ठंडे झुकाने से सटीक यू या मल्टी-यू ज्यामिति में निर्मित किया जाता है,इसके बाद यदि आवश्यक हो तो तनाव को कम करने के लिए या समाधान के लिए annealingवे उच्च तापमान और दबाव के तहत काम करने वाले शेल-एंड-ट्यूब हीट एक्सचेंजर, कंडेनसर, बॉयलर और इनपुट वाटर हीटर के लिए डिज़ाइन किए गए हैं।और आम तौर पर ऑस्टेनिटिक ग्रेड जैसे TP304/304L में निर्मित होते हैं, TP316/316L, और TP321 के मानक जैसे ASTM A213 या संबंधित विनिर्देशों के लिए।

विनिर्देश

आधार सामग्री

• ऑस्टेनिटिक स्टेनलेस स्टील्सः एएसटीएम ए 213 टीपी 304, टीपी 304 एल, टीपी 316, टीपी 316 एल, टीपी 321

• अनुरोध पर अन्य विकल्पः उच्च मिश्र धातु स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, निकल मिश्र धातु

आयामी सीमा (सामान्य क्षमता)

• बाह्य व्यास (OD): लगभग 12.7 ′′ 38.1 मिमी (1⁄2 " ′′ 11⁄2 "), अनुरोध पर बड़े आकार

• दीवार की मोटाई (WT): लगभग 0.70×4.0 मिमी

• झुकने की त्रिज्या (सीएलआर):

  • न्यूनतमः आम तौर पर ≥1.5 × ओडी

  • अधिकतमः ओडी और ग्रेड के आधार पर लगभग 1500-1700 मिमी तक

• सीधे पैर की लंबाईः लगभग 12,000 मिमी तक

• यू-ट्यूब प्रति अधिकतम विकसित लंबाईः लगभग 27,000 ∼ 30,000 मिमी तक

विनिर्माण मार्ग

• मदर ट्यूबः सीमलेस या वेल्डेड स्टेनलेस स्टील हीट एक्सचेंजर ट्यूब

• झुकना: निर्दिष्ट त्रिज्या और पैर की लंबाई तक ठंडा झुकना (आमतौर पर TEMA / DIN 28179 अभ्यास के अनुसार)

• ताप उपचार:

  • ऑस्टेनिटिक स्टेनलेस ग्रेड के लिए घुमाव के बाद समाधान एनीलिंग या तनाव-रिलिवरी जब कोड या ग्राहक द्वारा आवश्यक हो

• परिष्करणः निर्दिष्ट के अनुसार अचार, चमकदार एनील्ड या यांत्रिक रूप से पॉलिश ओडी

• अंतः सादा, बिवेल्ड या ट्यूब-टू-प्लेट वेल्डिंग के लिए तैयार

मुख्य विशेषताएं

• पानी, भाप, कई रसायनों और रिफाइनरी/पेट्रोकेमिकल मीडिया में उत्कृष्ट संक्षारण प्रतिरोध, विशेष रूप से TP316/316L और TP321 में।

• उच्च तापमान क्षमता के लिए बॉयलर और हीट एक्सचेंजर कर्तव्य, उच्च सेवा तापमान पर स्थिर यांत्रिक गुणों के साथ।

• यू-आकार के डिजाइन के कारण कॉम्पैक्ट बंडल लेआउट, एक्सचेंजर की लंबाई को कम करता है और विस्तार जोड़ों के बिना थर्मल विस्तार की अनुमति देता है।

• घुमाव पर दबाव अखंडता और प्रवाह प्रदर्शन बनाए रखने के लिए तंग झुकने नियंत्रण (रेडियस, दीवार पतली, अंडाकार) ।

• दबाव परीक्षण और अंतरराष्ट्रीय मानकों के अनुसार गैर-विनाशकारी परीक्षा के साथ पूरी तरह से ट्रेस करने योग्य उत्पादन।

हमारे फायदे

1यू-बेंड पर दीवार पतली होने और अंडाकारता को कैसे नियंत्रित किया जाता है?

दीवार पतली होने और क्रॉस सेक्शन विकृत मुख्य इंजीनियरिंग चिंताएं हैंक्योंकि मोड़ की बाहरी दीवार पतली होती है जबकि आंतरिक दीवार मोटी होती है और खंड थोड़ा अंडाकार हो जाता है.

• हम मोड़ पर दीवार पतली रखने के लिए मोड़ प्रक्रियाओं डिजाइन मूल दीवार और OD के तंग सीमाओं के भीतर अंडाकार की एक नियंत्रित कम प्रतिशत के भीतर,यू-बेंड ट्यूबों के लिए सामान्य हीट एक्सचेंजर विनिर्देशों के अनुरूप.

• बेंड टूलींग, मंड्रल्स और स्नेहन को ओडी/डब्ल्यूटी और ग्रेड के अनुरूप चुना जाता है, जिससे स्थानीय तनाव कम होता है और समतल होने से बचा जाता है।

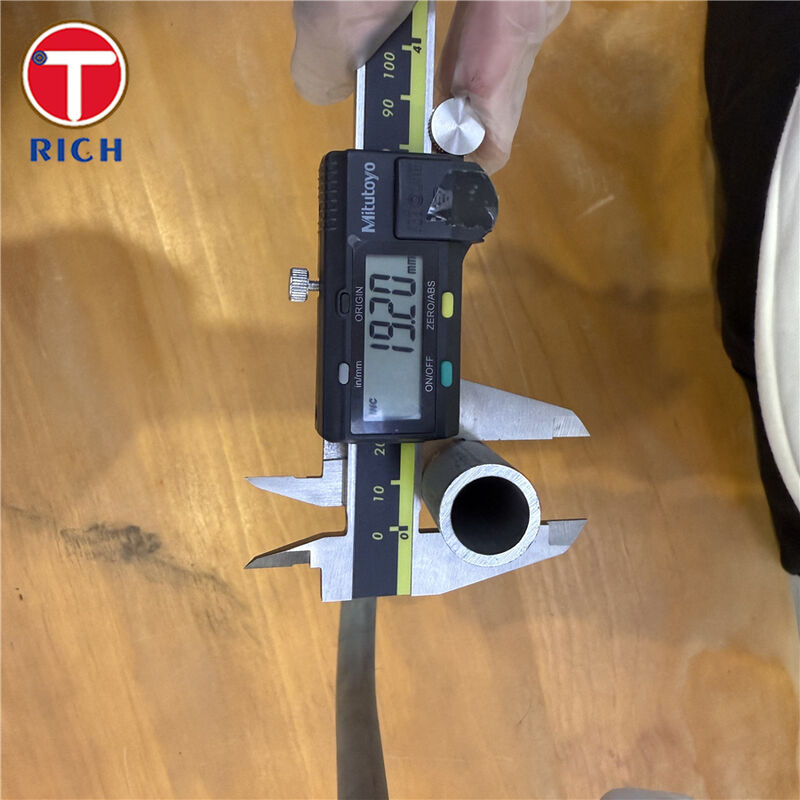

• प्रत्येक बैच को मोड़ पर आयामी रूप से जाँच की जाती है (OD, WT, अंडाकारता) ताकि ट्यूबों को ट्यूब शीट के छेद में फिट किया जा सके और प्रक्रिया दबाव आवश्यकताओं को पूरा किया जा सके।

2∙ क्या ट्यूब को ठंडे झुकने के बाद ठीक से गर्मी से इलाज किया गया है?

ठंडे में झुकने से अवशिष्ट तनाव उत्पन्न होता है और यदि सामग्री में उच्च तनाव छोड़ दिया जाता है तो यह संक्षारण प्रतिरोध को कम कर सकता है।

• ऑस्टेनिटिक स्टेनलेस स्टील के यू-ट्यूबों के लिए हम ग्राहक या कोड द्वारा आवश्यक होने पर झुकने के बाद समाधान एनीलिंग या तनाव-रिलिव गर्मी उपचार लागू करते हैं।

• गर्मी उपचार नियंत्रित भट्टियों में या विद्युत प्रतिरोध विधियों द्वारा किया जाता है, जैसा कि आमतौर पर प्रमुख यू-ट्यूब निर्माताओं द्वारा उपयोग किया जाता है।

• इस प्रकार झुकने के बाद यांत्रिक और संक्षारण गुणों को आधार ट्यूब मानकों (उदाहरण के लिए एएसटीएम ए 213) में निर्दिष्ट स्तरों पर बहाल किया जाता है।

3. ️आप कौन से मानकों और ग्रेड को पूरा कर सकते हैं?

अंतिम उपयोगकर्ताओं को आम तौर पर प्रसिद्ध ट्यूब मानकों और एक्सचेंजर डिजाइन कोड के साथ संगतता की आवश्यकता होती है। हम यू-बेंड ट्यूबों की आपूर्ति कर सकते हैंः

• एएसटीएम / एएसएमई

  • ASTM A213 / ASME SA213 निर्बाध ऑस्टेनिटिक स्टेनलेस हीट एक्सचेंजर ट्यूबों के लिए (TP304/304L, TP316/316L, TP321, TP347H, आदि)

  • ASTM A249 / ASME SA249 वेल्डेड ऑस्टेनिटिक बॉयलर और हीट एक्सचेंजर ट्यूबों के लिए जहां वेल्डेड मदर ट्यूबों को निर्दिष्ट किया गया है

  • ASTM A688 / ASTM A803 वेल्डेड या निर्बाध ऑस्टेनिटिक स्टेनलेस स्टील के आधार पर फ़ीड-वाटर हीटर प्रकार के यू-बेंड ट्यूबों के लिए

• EN / DIN

  • EN 10216-5 दबाव और संक्षारण प्रतिरोधी प्रयोजनों के लिए निर्बाध स्टेनलेस पाइप के लिए

  • EN 10217-7 वेल्डेड स्टेनलेस दबाव ट्यूबों के लिए जहां लागू हो

  • ट्यूबलर हीट एक्सचेंजर में यू-बेंड ज्यामिति और आयामी सहिष्णुता के लिए डीआईएन 28179 / डीआईएन 28180

• जीओएसटी

  • GOST 9941 जंग प्रतिरोधी सेवा के लिए स्टेनलेस स्टील के ट्यूब, गर्मी एक्सचेंजर अनुप्रयोगों सहित

• जेआईएस

  • JIS G3463 बॉयलर और हीट एक्सचेंजर के लिए स्टेनलेस स्टील के ट्यूब

• GB (चीन)

  • जीबी/टी 13296 बॉयलर और हीट एक्सचेंजर के लिए निर्बाध स्टेनलेस स्टील ट्यूब

  • GB/T 14976 द्रव परिवहन के लिए निर्बाध स्टेनलेस स्टील पाइप, जब प्रक्रिया पाइपिंग सेवा के लिए निर्दिष्ट हो

इससे अधिकांश अंतरराष्ट्रीय परियोजनाओं और कोड आवश्यकताओं के अनुरूप यू-आकार के पाइपों की आपूर्ति की जा सकती है।

4. ️निरीक्षण, परीक्षण और प्रलेखन के बारे में क्या?

• ट्यूबों को प्रत्येक टुकड़े पर हाइड्रोस्टैटिक या गैर-विनाशकारी विद्युत परीक्षणों (इडी-करंट, अल्ट्रासोनिक) के अधीन किया जाता है, जैसा कि लागू ट्यूब मानकों में अनुमति है।

• महत्वपूर्ण सेवाओं के लिए अतिरिक्त परीक्षण जैसे कि अंतरग्रान्युलर संक्षारण परीक्षण, पीएमआई और कठोरता जांच प्रदान की जा सकती है।

• मिल परीक्षण प्रमाणपत्र (उदाहरण के लिए EN 10204 3.1) प्रदान किए जाते हैं, जो गर्मी संख्या, ग्रेड, आयाम, एनडीटी और गर्मी उपचार की स्थिति को कवर करते हैं।

5मेरी सेवा के लिए आप किस सामग्री की सिफारिश करते हैं?

• सामान्य पानी, भाप और कई कम क्लोराइड वाले मीडिया के लिए, TP304/TP304L आमतौर पर पर्याप्त है।

• क्लोराइड युक्त या हल्के आक्रामक रसायनों के लिए, TP316/TP316L आमतौर पर इसकी मोलिब्डेनम सामग्री और बेहतर पिटिंग प्रतिरोध के कारण सुरक्षित विकल्प है।

• उच्च तापमान सेवा के लिए, अक्सर थर्मल साइकिल के साथ, TP321 (Ti-स्थिर) या TP347H को पसंद किया जाता है।

रासायनिक संरचना

ग्रेड	मानक	C अधिकतम (%)	सी मैक्स (%)	एम एन मैक्स (%)	पी मैक्स (%)	एस मैक्स (%)	Cr (%)	नी (%)	मो (%)
TP304	एएसटीएम ए 213	0.08	1.00	2.00	0.045	0.030	18.0 ¢20.0	8.0 ¥10.5	Mr. Richard SHEN Managing Director ईमेल: sales@steel-tubes.com टेलीफोन: +86-13736164628 व्हाट्सएप: 8613736164628 वीचैट: +8613736164628 स्काइप: torichinternational अभी पूछताछ करें संबंधित उत्पाद डोम उत्पादन के साथ ऑटो पार्ट्स एएसटीएम A513 कोल्ड रोलिंग वेल्डेड स्टील ट्यूब Auto Parts ASTM A513 Welded Steel Tubes with DOM production ASTM A513 Electric-Resistance-Welded Carbon and Alloy Steel Mechanical Tubing Applications: for Machinery, Mechanical Engineering 1. Standard: ASTM A513 cold rolling welded precision steel tubes 2. Steel Grade: SAE1010, SAE1020, other materials upon agreement with customers. 3. Production method: Cold rolling on the weled steel tubes, to reach high accuracy on the OD and WT tolerance 4. Size range: O.D.:6-350mm W.T. सर्वोत्तम मूल्य प्राप्त करें हाइड्रोलिक सिस्टम के लिए 25 मिमी डायमीटर ब्राइट एनीलिंग सीमलेस स्टील ट्यूब EN10305-1 E235 E355 NBK Bright Annealing Precision Steel Pipes for Hydraulic Systems EN10305-1 NBK Bright Annealed Precision steel pipes for Hydraulic system OD:4-80 (mm) WT0.5-10 (mm) Length 1000-12000mm Product name: Seamless Precision Steel Pipe Application: for hydraulic systems precision steel pipes for Hydraulic system OD (mm) WT (mm) Length (mm) 4 0.5 5800-6000 4.0 1.0 5800-6000 5.0 1.0 5800-6000 6.0 1.0 5800-6000 6.0 1.5 5800-6000 8.0 1.0 5800-6000 9.5 0.89 5800-6000 सर्वोत्तम मूल्य प्राप्त करें हाइड्रोलिक सिस्टम के लिए प्रेसिजन सीमलेस ब्लैक फॉस्फेटिंग स्टील ट्यूब Steel Pipes with high precision for Hydraulic Systems with Black Phosphating surface Black Phosphated Hydraulic Tubes with High Precision and tight tolerance, the tubes are produced by precision cold drawn and cold rolling, then bright annealed in a protected atmosphere, afterwards it is blackphosphated on the surface Production process: DIN series tubes, cold drawn and bright annealed precision seamless steel tube is used as the tube to be phosphated. The phosphorization is सर्वोत्तम मूल्य प्राप्त करें परिशुद्धता निर्बाध जस्ती स्टील ट्यूब DIN2391 EN103052 ST35.0 ST37 Precision Seamless Galvanized Steel Tubes DIN2391 EN103052 ST35.0 ST37 Production Process: Cold rolling by Cold pilger machine and Cold rolling machine,galvanized and zinc plated could be applied. Cold Rolled and Galvanized Steel Tube Production process: DIN highly accurate, cold rolled and bright seamless steel tube is used as the tube to be galvanized. The outer wall of tube is electroplated. The caps are covered at two ends of tube to prevent from the dust. Main Features: सर्वोत्तम मूल्य प्राप्त करें पूछताछ भेजें नाम * कंपनी का नाम फ़ोन नंबर ईमेल * संदेश * अब सबमिट करें संदेश छोड़ें हम आपको जल्द ही वापस बुलाएंगे! आपका संदेश 20-3,000 वर्णों के बीच होना चाहिए! कृपया अपनी ईमेल देखें! जमा करें अधिक जानकारी से बेहतर संवाद होता है। श्री श्री श्रीमती ठीक है सफलतापूर्वक जमा! हम आपको जल्द ही वापस बुलाएंगे! ठीक है संदेश छोड़ें हम आपको जल्द ही वापस बुलाएंगे! आपका संदेश 20-3,000 वर्णों के बीच होना चाहिए! कृपया अपनी ईमेल देखें! जमा करें कृपया अपना सही ईमेल और विस्तृत आवश्यकताएं (20-3,000 वर्ण) छोड़ दें। ठीक है
