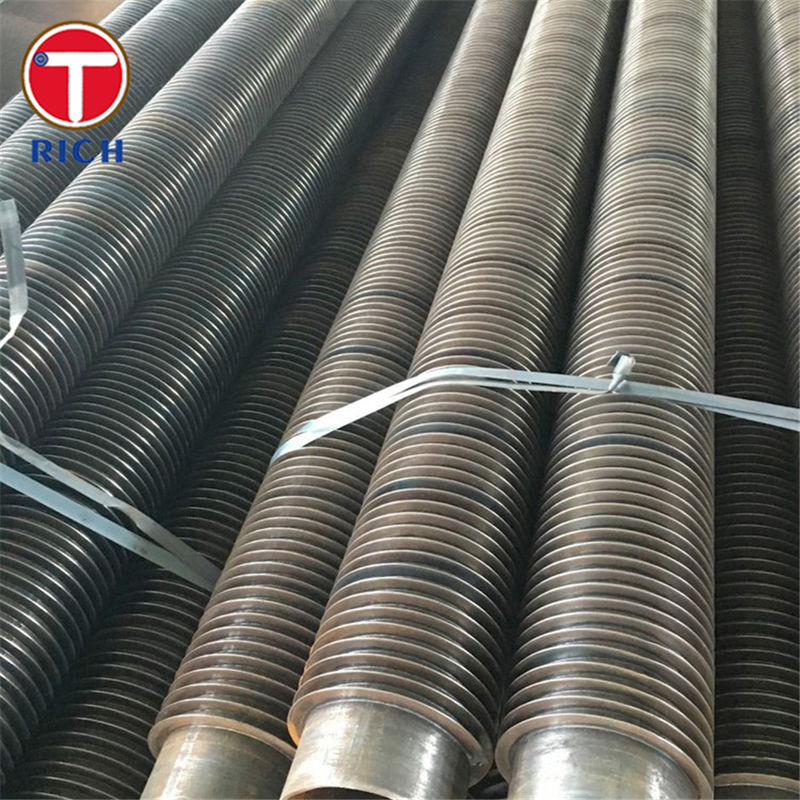

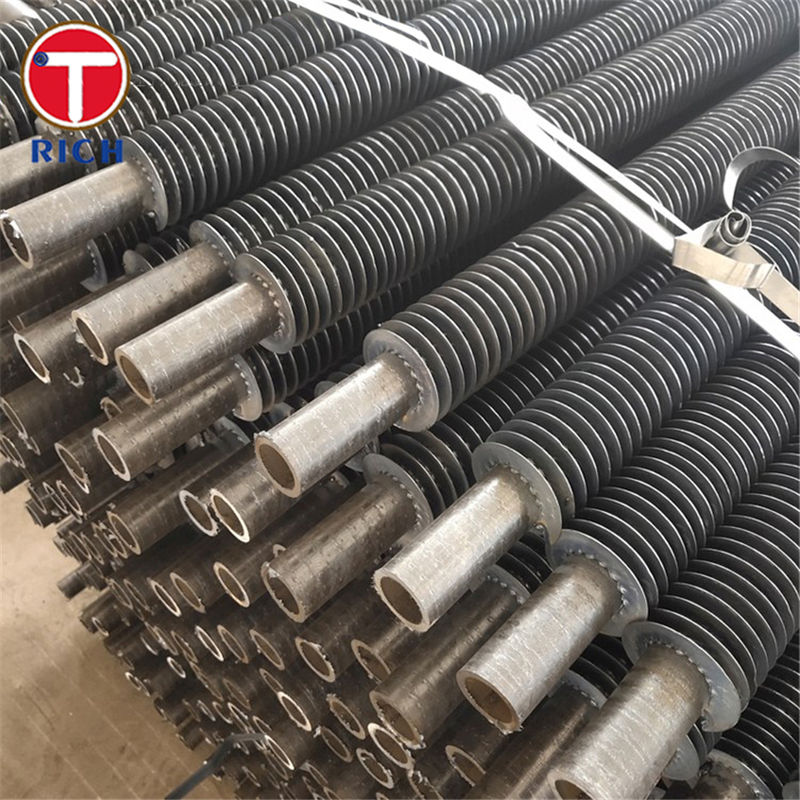

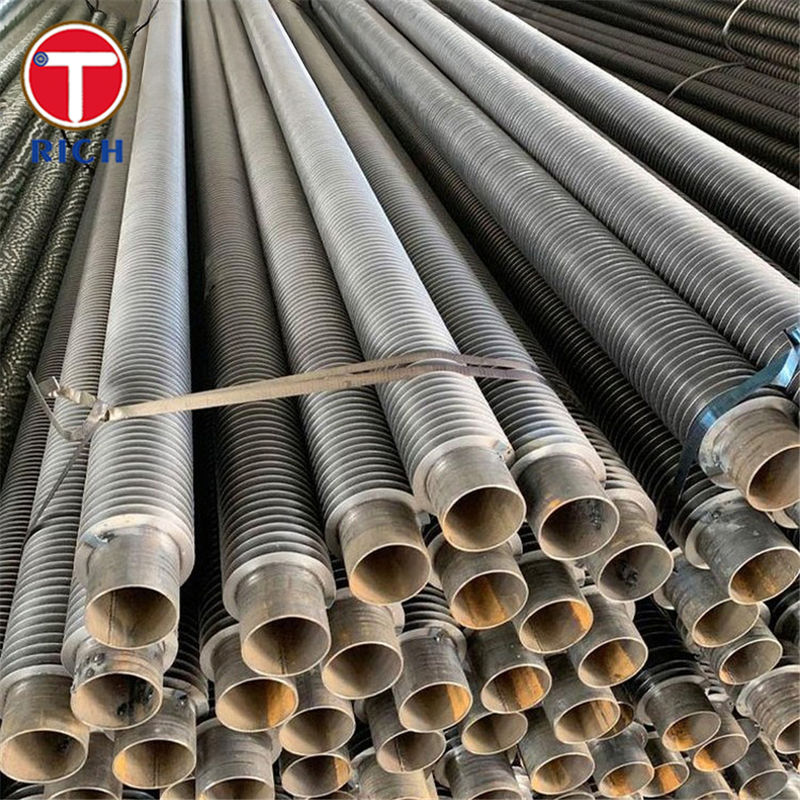

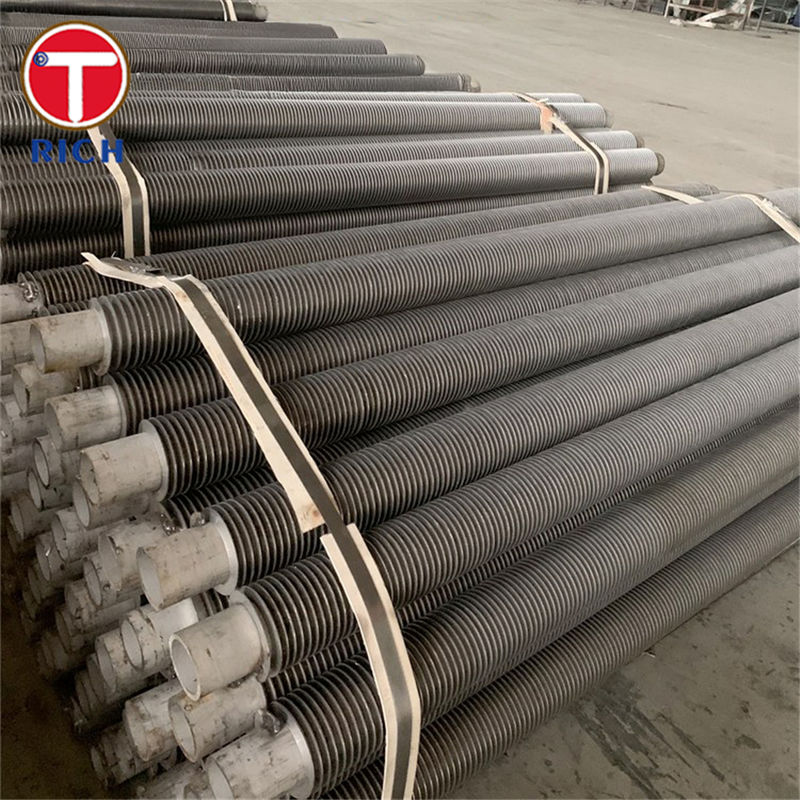

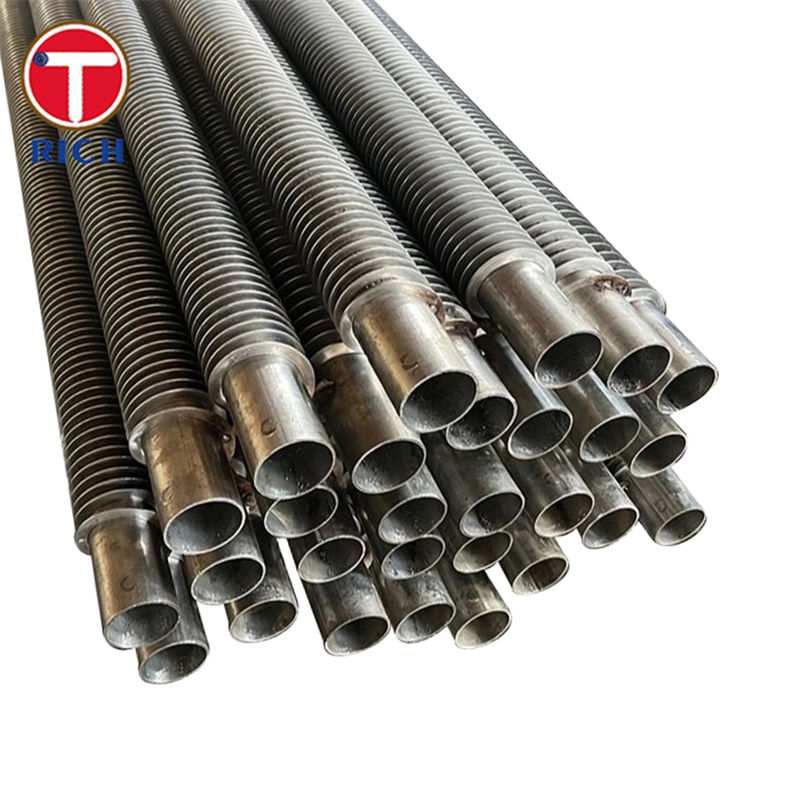

हीट एक्सचेंजर के लिए ओवरलैप्ड एल टाइप फिन ट्यूब कार्बन एलएल टाइप फिन ट्यूब

उत्पाद अवलोकन

ओवरलैप्ड एल टाइप फिन ट्यूब, जिसे एलएल टाइप फिन ट्यूब या एलएल-फुट फिन ट्यूब भी कहा जाता है, एक तनाव-लिपटे फिन ट्यूब है जहां एल-आकार के पंखों को कार्बन स्टील बेस ट्यूब के चारों ओर हेलिकली लपेटा जाता है और प्रत्येक फिन फुट पिछले एक को ओवरलैप करता है। यह एक डबल “L” फुट बनाता है जो ट्यूब की बाहरी सतह को पूरी तरह से जैकेट करता है।

कार्बन एलएल टाइप फिन ट्यूब के लिए, बेस ट्यूब आमतौर पर सीमलेस लो- या मीडियम-कार्बन स्टील (जैसे ASTM A179, A192, A210 या A106) होता है, जबकि पंख आमतौर पर एल्यूमीनियम या तांबे की पट्टी होते हैं। यह निर्माण कार्बन स्टील की ताकत और दबाव प्रतिरोध को गैर-लौह पंखों की उच्च तापीय चालकता और अच्छे संक्षारण व्यवहार के साथ जोड़ता है, जो इसे एयर-कूल्ड और गैस-साइड हीट एक्सचेंजर सेवा के लिए आदर्श बनाता है।

विशेष विवरण

कार्बन स्टील एलएल टाइप फिन ट्यूब के लिए विशिष्ट डिजाइन और विनिर्माण रेंज (मान सांकेतिक हैं और अनुकूलित किए जा सकते हैं):

• बेस ट्यूब सामग्री (कार्बन स्टील):

  • ASTM / ASME: A179, A192, A210 Gr A1 / Gr C, A106 Gr B

  • EN: EN 10216-2 ग्रेड जैसे P235GH / P265GH

  • JIS: G3461 STB340

  • GB / GOST: GB/T 5310, GOST 8734/8733

• बेस ट्यूब बाहरी व्यास:

  • लगभग 16–51 मिमी (डिजाइन के आधार पर ~73 मिमी तक बढ़ाया जा सकता है)

• बेस ट्यूब दीवार की मोटाई:

  • आमतौर पर बॉयलर और हीट-एक्सचेंजर सेवा के लिए 2.0–6.0 मिमी

• फिन सामग्री:

  • एल्यूमीनियम मिश्र धातु: 1060, 1070, 1100, 6063 श्रृंखला

  • कॉपर स्ट्रिप जब उच्च तापीय चालकता या बेहतर संक्षारण प्रदर्शन की आवश्यकता होती है

• फिन ज्यामिति (एलएल टाइप):

  • फिन ऊंचाई: ~16 मिमी तक

  • फिन मोटाई: लगभग 0.4–0.6 मिमी (अनुरोध पर अन्य मोटाई)

  • फिन पिच: ≥ 2.3 मिमी (आमतौर पर 8–11 पंख/इंच, ड्यूटी पर निर्भर करता है)

  • फिन फुट: ओवरलैप्ड “LL” फुट पूरी तरह से ट्यूब की सतह को कवर करता है

• ट्यूब की लंबाई:

  • आमतौर पर 12–18 मीटर तक (अनुरोध पर लंबी या यू-बेंड ट्यूब, परिवहन और हैंडलिंग सीमाओं के अधीन)

• विशिष्ट डिजाइन स्थितियाँ:

  • सेवा: हवा, फ्लू गैस, साफ या हल्के संक्षारक गैस धाराएँ

  • कार्य तापमान:

    • एल्यूमीनियम पंखों के साथ: आमतौर पर फिन साइड पर लगभग 170 °C तक

    • कॉपर पंखों या विशेष डिजाइनों के साथ: उच्च हो सकता है, परियोजना रेटिंग और मिश्र धातु चयन के अधीन

मुख्य विशेषताएं

• पूर्ण ट्यूब आवरण
  ओवरलैप्ड एलएल फुट डिजाइन कार्बन स्टील ट्यूब को पूरी तरह से कवर करता है, जो एक निरंतर धातु जैकेट प्रदान करता है और साधारण एल-फुटेड फिन ट्यूब की तुलना में बाहरी संक्षारण सुरक्षा में काफी सुधार करता है।

• उच्च फिन-टू-ट्यूब संपर्क दबाव
  पंखों को नियंत्रित तनाव के तहत ट्यूब पर हेलिकली लपेटा जाता है, जिससे फिन फुट और ट्यूब की सतह के बीच मजबूत यांत्रिक संपर्क मिलता है, जो गर्मी हस्तांतरण को बढ़ाता है और थर्मल संपर्क प्रतिरोध को कम करता है।

• संक्षारक वातावरण में बेहतर सेवा जीवन
  क्योंकि बेस ट्यूब ओवरलैपिंग फिन फीट द्वारा पूरी तरह से कवर किया गया है, ट्यूब की दीवार को सीधे गैस-साइड हमले से काफी हद तक अलग किया जाता है। एलएल फिन ट्यूब का उपयोग हल्के से मध्यम संक्षारक वातावरण में एक्सट्रूडेड पंखों के लिए एक लागत प्रभावी विकल्प के रूप में व्यापक रूप से किया जाता है।

• थर्मल साइकलिंग के तहत स्थिर पंख
  यांत्रिक घुमावदार प्रक्रिया और इंटरलॉकिंग “LL” ज्यामिति बार-बार हीटिंग और कूलिंग, यांत्रिक कंपन, या प्रवाह-प्रेरित कंपन के तहत फिन ढीला होने या खड़खड़ाहट के जोखिम को कम करती है।

• अच्छी सफाई क्षमता और कम फाउलिंग प्रवृत्ति
  चिकने, निरंतर पंख समान पिच के साथ कम गैस-साइड दबाव ड्रॉप प्रदान करते हैं और धूल के संचय को सीमित करने में मदद करते हैं, जिससे एयर ब्लोइंग, स्टीम ब्लोइंग या लाइट ब्रशिंग द्वारा ऑनलाइन या ऑफलाइन सफाई सरल हो जाती है।

हमारे फायदे

नीचे कुछ विशिष्ट प्रश्न दिए गए हैं जो अंतिम उपयोगकर्ता और ईपीसी ठेकेदार एलएल टाइप (ओवरलैप्ड एल) कार्बन फिन ट्यूब के बारे में उठाते हैं—और एक अच्छी तरह से इंजीनियर उत्पाद उनका जवाब कैसे देता है।

1. एलएल टाइप की तुलना मानक एल टाइप और केएल टाइप फिन ट्यूब से कैसे की जाती है?

• चिंता: कौन सा फिन टाइप संक्षारण प्रतिरोध, गर्मी हस्तांतरण और लागत का सबसे अच्छा संयोजन प्रदान करता है?

• उत्तर:

  • मानक एल टाइप अच्छा संपर्क प्रदान करता है और बुनियादी संक्षारण परिरक्षण करता है लेकिन फिन फीट के बीच छोटे उजागर अंतराल छोड़ देता है।

  • एलएल टाइप ट्यूब को पूरी तरह से संलग्न करने के लिए फिन फीट को ओवरलैप करता है, जिससे एल टाइप की तुलना में बेहतर संक्षारण प्रतिरोध मिलता है और एक्सट्रूडेड पंखों के करीब पहुंचता है, जो काफी कम लागत पर होता है।

  • केएल टाइप यांत्रिक बंधन और गर्मी हस्तांतरण में और सुधार करने के लिए बेस ट्यूब पर नर्लिंग के साथ एल-फुट पंखों को जोड़ता है, लेकिन यह आमतौर पर अधिक महंगा होता है और इसका उपयोग तब किया जाता है जब अधिकतम प्रदर्शन की आवश्यकता होती है।

2. क्या लंबे समय तक संचालन के दौरान पंख तंग रहेंगे?

• चिंता: थर्मल साइकलिंग और कंपन के तहत फिन ढीला होने से गर्मी हस्तांतरण दक्षता गंभीर रूप से कम हो सकती है और शोर हो सकता है।

• उत्तर:

  • एलएल पंखों को तनाव से लपेटा जाता है और ओवरलैपिंग फीट द्वारा यांत्रिक रूप से बंद कर दिया जाता है। निरंतर लपेटन और नियंत्रित तनाव ट्यूब पर मजबूत पकड़ बनाए रखता है, यहां तक कि बार-बार हीटिंग और कूलिंग के तहत भी।

  • सही सामग्री युग्मन (कार्बन स्टील ट्यूब + एल्यूमीनियम या तांबे के पंख) भी फिन फुट को क्रैक किए बिना विभेदक तापीय विस्तार को समायोजित करने में मदद करता है।

3. क्या एलएल टाइप मेरे गैस तापमान और वातावरण के लिए उपयुक्त है?

• चिंता: उपयोगकर्ता इस बात का आश्वासन चाहते हैं कि एल्यूमीनियम या तांबे के पंख सेवा में बहुत जल्दी नरम या संक्षारित नहीं होंगे।

• उत्तर:

  • एल्यूमीनियम पंखों के लिए, एलएल घाव पंखों के लिए विशिष्ट डिजाइन गैस-साइड तापमान लगभग 150–170 °C होते हैं, उच्च सीमाएं विस्तृत डिजाइन, मिश्र धातु स्वभाव और सुरक्षा मार्जिन के आधार पर संभव हैं।

  • कॉपर पंखों का उपयोग कुछ हद तक उच्च तापमान पर और कुछ संक्षारक वातावरण में किया जा सकता है, लेकिन अंतिम चयन फ्लू-गैस संरचना (SOx, क्लोराइड, नमी) और साइट के अनुभव पर आधारित होना चाहिए।

  • एलएल फीट का पूर्ण ट्यूब कवरेज कार्बन स्टील ट्यूब के लिए अतिरिक्त सुरक्षा प्रदान करता है जहां बाहरी संक्षारण एक चिंता का विषय है, उदाहरण के लिए तटीय या थोड़ा अम्लीय फ्लू-गैस वातावरण में।

4. मैं फिन ऊंचाई और फिन पिच का चयन कैसे करूँ?

• चिंता: इंजीनियरों को गर्मी हस्तांतरण क्षेत्र, दबाव ड्रॉप और फाउलिंग प्रवृत्ति को संतुलित करना होगा।

• उत्तर:

  • विशिष्ट एलएल फिन ऊंचाई ≤16 मिमी पिच ≥2.3 मिमी के साथ है; उच्च पंख और तंग पिच सतह क्षेत्र को बढ़ाते हैं लेकिन दबाव ड्रॉप और फाउलिंग जोखिम को भी बढ़ाते हैं।

  • धूलदार फ्लू गैसों के लिए, थोड़ा कम फिन ऊंचाई और अधिक खुली पिच अक्सर सर्वोत्तम जीवन-चक्र प्रदर्शन देती है।

  • एक सक्षम आपूर्तिकर्ता ड्यूटी स्थितियों (गैस प्रवाह, तापमान प्रोफाइल, अनुमेय दबाव ड्रॉप और सफाई विधि) का उपयोग करके फिन ज्यामिति को अनुकूलित कर सकता है।

5. क्या बेस ट्यूब और पंख अंतरराष्ट्रीय दबाव-भाग मानकों के अनुरूप हैं?

• चिंता: ईपीसी और मालिकों को एएसटीएम, ईएन, जेआईएस, गोस्ट और जीबी कोड के साथ संगतता की आवश्यकता होती है।

• उत्तर:

  • कार्बन स्टील बेस ट्यूब आमतौर पर व्यापक रूप से मान्यता प्राप्त दबाव मानकों जैसे एएसटीएम ए179, ए192, ए210, ए106; ईएन 10216-2; जेआईएस जी3461; जीबी/टी 5310; और संबंधित गोस्ट विनिर्देशों के लिए आपूर्ति की जाती हैं।

  • ये मानक रासायनिक संरचना, यांत्रिक गुणों और अनिवार्य एनडीटी / दबाव परीक्षण को स्पष्ट रूप से परिभाषित करते हैं, जो बॉयलर, इकोनॉमाइज़र और अन्य हीट-एक्सचेंजर उपकरणों में सुरक्षित उपयोग सुनिश्चित करते हैं।

रासायनिक संरचना

यांत्रिक गुण

लागू मानक

एएसटीएम / एएसएमई (यूएसए):

• एएसटीएम ए179 / एएसएमई एसए179 – सीमलेस कोल्ड-ड्रॉन लो-कार्बन स्टील हीट-एक्सचेंजर और कंडेनसर ट्यूब।

• एएसटीएम ए192 / एएसएमई एसए192 – उच्च दबाव सेवा के लिए सीमलेस कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब।

• एएसटीएम ए210 / एएसएमई एसए210 – सीमलेस मीडियम-कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब (ग्रेड ए1 और सी)।

• एएसटीएम ए106 / एएसएमई एसए106 – उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप (आमतौर पर फिन वाले कॉइल के लिए बेस ट्यूब के रूप में उपयोग किया जाता है)।

ईएन (यूरोप):

• ईएन 10216-2 – दबाव उद्देश्यों के लिए सीमलेस स्टील ट्यूब, गैर-मिश्र धातु और मिश्र धातु स्टील ट्यूब निर्दिष्ट उच्च-तापमान गुणों के साथ (ग्रेड पी235जीएच, पी265जीएच, आदि)।

जेआईएस (जापान):

• जेआईएस जी3461 – बॉयलर और हीट एक्सचेंजर के लिए कार्बन स्टील ट्यूब (जैसे एसटीबी340)।

जीबी (चीन):

• जीबी/टी 5310 – उच्च दबाव बॉयलर के लिए सीमलेस स्टील ट्यूब और पाइप।

गोस्ट (रूस / सीआईएस):

• गोस्ट 8734-75 / गोस्ट 8733-74 – सीमलेस कोल्ड-फॉर्मेड स्टील ट्यूब और संबंधित तकनीकी आवश्यकताएं, जिसका उपयोग बॉयलर और हीट-एक्सचेंजर टयूबिंग के लिए व्यापक रूप से किया जाता है।

एलएल फिन ट्यूब आमतौर पर सादे नंगे सिरों के साथ आपूर्ति की जाती हैं, लंबाई में काटी जाती हैं, और रासायनिक संरचना, यांत्रिक गुणों, हाइड्रोस्टैटिक परीक्षण और गैर-विनाशकारी परीक्षा के लिए बेस ट्यूब मानक का पूरी तरह से अनुपालन करती हैं। फिनिंग प्रक्रिया केवल योग्य ट्यूबों पर लागू की जाती है।

अनुप्रयोग क्षेत्र

सामान्य अनुप्रयोग क्षेत्र

कार्बन एलएल टाइप (ओवरलैप्ड एल) फिन ट्यूब का व्यापक रूप से गैस-साइड हीट ट्रांसफर उपकरण में उपयोग किया जाता है जहां एक कॉम्पैक्ट, संक्षारण-प्रतिरोधी विस्तारित सतह की आवश्यकता होती है, जिसमें शामिल हैं:

• बिजली उत्पादन (थर्मल पावर प्लांट, अपशिष्ट-से-ऊर्जा)

• पेट्रोकेमिकल और रिफाइनरी इकाइयाँ

• रासायनिक और उर्वरक संयंत्र

• धातुकर्म और इस्पात कार्य

• एचवीएसी और औद्योगिक सुखाने प्रणाली

• अपशिष्ट ताप वसूली इकाइयाँ और इकोनॉमाइज़र

प्रत्येक क्षेत्र के भीतर विशिष्ट उपयोग

• बिजली और बॉयलर द्वीप:

  • एयर प्री-हीटर, इकोनॉमाइज़र, कम तापमान वाले हीटर और गैस-गैस हीट एक्सचेंजर।

  • बॉयलर या गैस टर्बाइन के पीछे फ्लू-गैस ताप वसूली।

• पेट्रोकेमिकल और रिफाइनरी:

  • क्रूड, वैक्यूम, कोकर, एफसीसी और हाइड्रोट्रीटर इकाइयों में एयर-कूल्ड हीट एक्सचेंजर (एयर कूलर)।

  • हाइड्रोजन, ईंधन गैस या फ्लेयर गैस सिस्टम के लिए गैस कूलर।

• रासायनिक और उर्वरक:

  • अमोनिया, मेथनॉल या सिनगैस लाइनों में प्रक्रिया गैस कूलर और हीटर।

  • फ्लू-गैस शेल साइड पर अपशिष्ट-ताप बॉयलर और संवहन बैंक।

• धातु और उच्च तापमान प्रक्रिया उद्योग:

  • पुनर्ताप भट्टियों और एनीलिंग लाइनों में रिकुपरेटर और हीट-रिकवरी कॉइल।

  • सिंटर प्लांट या ब्लास्ट-फर्नेस गैस सिस्टम में ऑफ-गैस कूलर और एयर हीटर।

• एचवीएसी, सुखाने और सामान्य उद्योग:

  • ड्रायर्स और ओवन के लिए हॉट-एयर कॉइल, स्टीम कॉइल और गैस हीटर।

  • हीट रिकवरी वेंटिलेशन कॉइल और औद्योगिक एयर-हीटिंग बैटरी।
