उत्पत्ति के प्लेस:
झेजियांग/चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001 ISO 14001 TS16949
Model Number:
L Foot Finned Tube
विडियो
विडियो
विडियो

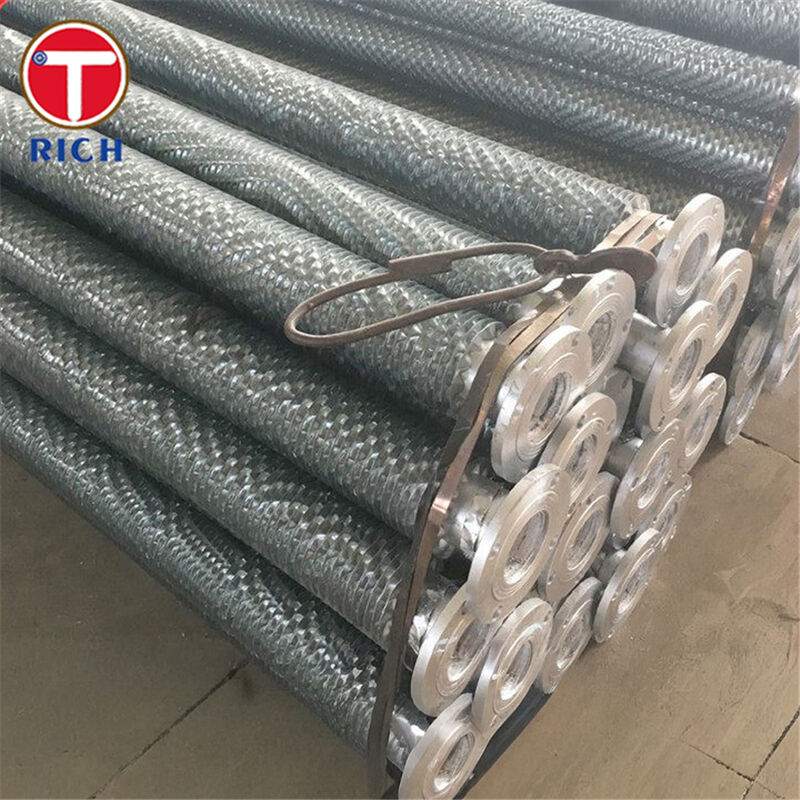

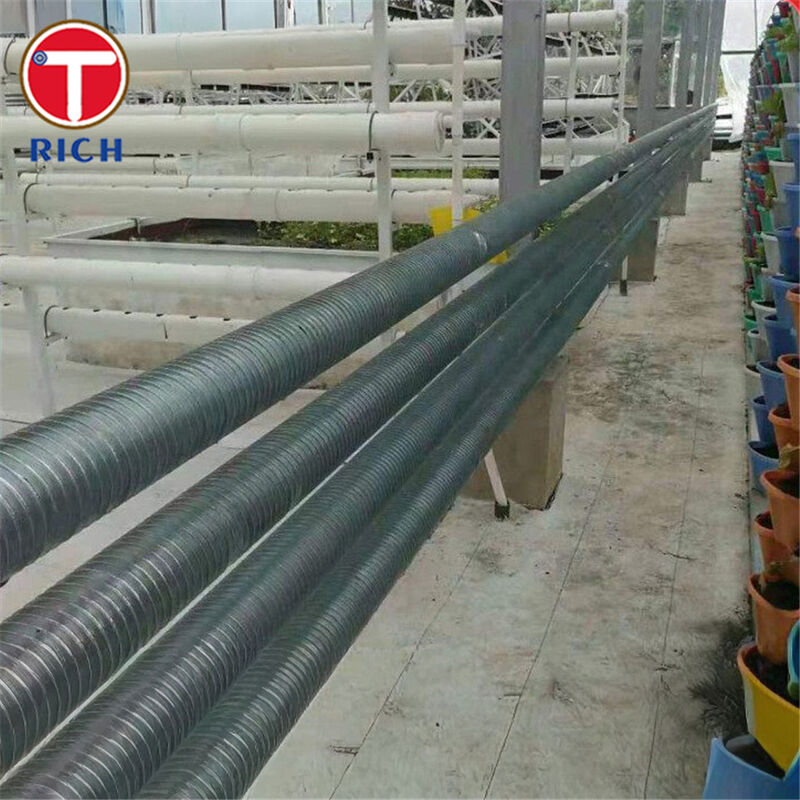

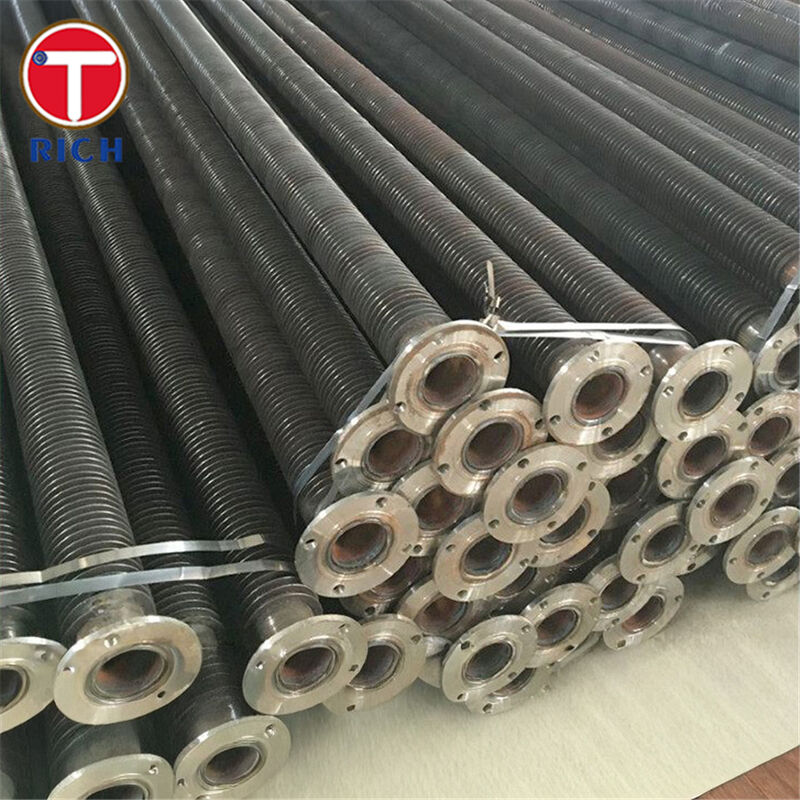

यह उत्पाद एक फिन्ड हीट-एक्सचेंजर ट्यूब है जहां एक मिश्र धातु इस्पात आधार (कोर ट्यूब) को एक फिन स्ट्रिप के साथ सर्पिल रूप से लपेटा जाता है जिसका फुट “L” प्रोफाइल में आकार का होता है, इसलिए इसे “एल-फुट फिन” कहा जाता है। पंख तनाव में होते हैं, कोर ट्यूब की सतह पर कसकर दबाए जाते हैं, जो बाहरी परिधि के चारों ओर एक निरंतर सर्पिल फिन बनाते हैं।
विशिष्ट श्रेणियां और विशेषताएं:
कोर ट्यूब सामग्री: निर्बाध मिश्र धातु इस्पात (उदाहरण के लिए, ग्रेड जैसे ASTM A213 T11, T22; EN 13CrMo4-5; JIS STBA22; GB 12Cr1MoVG)
आधार ट्यूब का बाहरी व्यास (OD): कई एयर-कूलर फिन्ड ट्यूब के लिए लगभग 16 से ~50.8 मिमी (≈⅝″ से 2″)।
फिन सामग्री: आमतौर पर एल्यूमीनियम या तांबे की पट्टी, कभी-कभी स्टील, एल-फुट ज्यामिति में लपेटा जाता है।
फिन ऊंचाई: कई मामलों में ~16.5 मिमी (अधिकतम) तक।
फिन मोटाई: एल्यूमीनियम फिन स्ट्रिप्स के लिए लगभग 0.4 मिमी से 0.6 मिमी विशिष्ट।
फिन पिच (अंतर): न्यूनतम लगभग 2.1 मिमी (≈12 FPI) और डिजाइन के आधार पर।
विशिष्ट ट्यूब लंबाई: कुछ निर्माताओं के लिए ~18,000 मिमी (18 मीटर) तक।
ऑपरेटिंग तापमान (फिन-साइड): एल-फुट फिन्ड ट्यूब के लिए ~150-230 °C तक विशिष्ट।
एल-फुट फिन ज्यामिति यह सुनिश्चित करती है कि फिन फुट ट्यूब की सतह पर सपाट रहता है, थर्मल संपर्क में सुधार करता है और इस प्रकार गर्मी हस्तांतरण को बढ़ाता है।
सर्पिल वाइंडिंग ट्यूब के चारों ओर निरंतर कवरेज प्रदान करती है, जो नंगे ट्यूबों की तुलना में गर्मी हस्तांतरण के लिए उपलब्ध बाहरी सतह क्षेत्र को नाटकीय रूप से बढ़ाती है।
डिजाइन फिन को ट्यूब की दीवार (परिवेश/बाहरी तरफ) के लिए एक सुरक्षात्मक आवरण के रूप में कार्य करने की अनुमति देता है, जो हवा की तरफ से कुछ संक्षारण सुरक्षा प्रदान करता है।
क्योंकि पंख खांचे में बाहर निकालने के बजाय तनाव-वाउंड होते हैं, कोर ट्यूब पतली हो सकती है या आधार ट्यूब के कम संशोधन के साथ अधिक महंगी मिश्र धातु इस्पात का उपयोग कर सकती है।
1. क्या पंख थर्मल साइकिलिंग और उच्च वेग वाले वायु कंपन के तहत दृढ़ता से जुड़े रहेंगे?
हमारे एल-फुट फिन्ड ट्यूब ट्यूब पर तंग फुट संपर्क सुनिश्चित करने और स्टार्ट-स्टॉप साइकिलिंग, कंपन या थर्मल झटके के तहत ढीलापन कम करने के लिए फिन स्ट्रिप वाइंडिंग में नियंत्रित तनाव का उपयोग करते हैं।
2. क्या मेरा कर्तव्य के लिए एल-फुट फिन सही विकल्प है (बनाम एलएल, केएल, एम्बेडेड प्रकार)?
हाँ—यदि आपकी एयर-साइड फिन का तापमान मध्यम है (उदाहरण के लिए, ~230 °C तक) और आप उच्च सतह क्षेत्र के साथ एक लागत प्रभावी समाधान चाहते हैं, तो एल-फुट डिज़ाइन उत्कृष्ट प्रदर्शन प्रदान करता है। अधिक गंभीर कर्तव्यों (उच्च तापमान, बहुत आक्रामक वातावरण) के लिए हम उन्नत फिन प्रकार (एलएल/केएल) या वैकल्पिक सामग्रियों की सलाह दे सकते हैं।
3. संक्षारण प्रतिरोध, एयर-साइड लाइफ और रखरखाव के बारे में क्या ख्याल है?
फिन ट्यूब की दीवार को ढालने का काम करता है, जिससे ट्यूब को परिवेशी हवा के सीधे संपर्क में आने से रोका जा सकता है और इसलिए संक्षारण की संभावना कम हो जाती है। साथ ही, गर्मी हस्तांतरण दक्षता बढ़ाकर, समान कर्तव्य के लिए कम ट्यूबों की आवश्यकता होती है, जिससे बंडल की मात्रा और संबंधित संरचना/पंखा लागत कम हो जाती है।
4. उच्च तापमान सेवा के लिए ट्रेसबिलिटी और सामग्री-ग्रेड अनुपालन?
हमारे कोर ट्यूब पूर्ण मिल परीक्षण प्रमाणपत्रों के साथ मान्यता प्राप्त मानकों (ASTM/EN/JIS/GB) का उपयोग करके प्राप्त किए जाते हैं, और हम निर्दिष्ट के अनुसार गैर-विनाशकारी परीक्षण (अल्ट्रासोनिक, एडी-करंट) या हाइड्रोस्टैटिक दबाव परीक्षण लागू कर सकते हैं।
हमें क्यों चुनें?
हम उच्च तापमान सेवा (Cr–Mo स्टील्स) के लिए उपयुक्त मिश्र धातु इस्पात आधार ट्यूब उच्च विश्वसनीयता के साथ आपूर्ति करते हैं।
हमारी फिन वाइंडिंग प्रक्रिया इष्टतम गर्मी हस्तांतरण के लिए तंग फिन-टू-ट्यूब संपर्क और समान ज्यामिति सुनिश्चित करती है।
हम एयर-कूलर और हीट-एक्सचेंजर कर्तव्यों से मेल खाने के लिए मानक और कस्टम आयाम, फिन ज्यामिति और सतह-कोटिंग विकल्प प्रदान करते हैं।
हम आपके प्रोजेक्ट विनिर्देश और गुणवत्ता योजना के साथ संरेखित करने के लिए पूर्ण प्रलेखन, परीक्षण और अनुकूलन का समर्थन करते हैं।
| ग्रेड | मानक | C (%) | Si (%) | Mn (%) | P (अधिकतम) (%) | S (अधिकतम) (%) | Cr (%) | Mo (%) | टिप्पणियाँ |
|---|---|---|---|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | 0.05–0.15 | ≤0.50–1.00 | 0.30–0.60 | ≤0.025 | ≤0.035 | 1.00–1.50 | 0.44–0.65 | फिन्ड ट्यूब के लिए सामान्य आधार |
| ASTM A213 T22 | ASTM/ASME | 0.05–0.15 | ≤0.50 | 0.30–0.60 | ≤0.025 | ≤0.025 | 1.90–2.60 | 0.87–1.13 | उच्च तापमान सेवा के लिए उच्च Cr/Mo |
| EN 13CrMo4-5 (1.7335) | EN 10216-2 | 0.10–0.17 | ≤0.35 | 0.40–0.70 | ≤0.025 | ≤0.010 | 0.70–1.15 | 0.40–0.60 | यूरोपीय समकक्ष मिश्र धातु इस्पात |
| JIS G3462 STBA22 | JIS | ≤0.15 | ≤0.50 | 0.30–0.60 | ≤0.035 | ≤0.035 | 0.80–1.25 | 0.45–0.65 | जापानी समकक्ष ग्रेड |
| GB /T 5310 12Cr1MoVG | GB | 0.08–0.15 | 0.17–0.37 | 0.40–0.70 | ≤0.025 | ≤0.010 | 0.90–1.20 | 0.25–0.35 | चीनी बॉयलर-ट्यूब मिश्र धातु इस्पात |
| ग्रेड | मानक | तन्य शक्ति Rm (MPa) | उपज शक्ति Re / Rp0.2 (MPa) | बढ़ाव A (%) | टिप्पणियाँ |
|---|---|---|---|---|---|
| ASTM A213 T11 | ASTM/ASME | ≥ 415 | ≥ 220 | ≥ 30 | |
| ASTM A213 T22 | ASTM/ASME | ≥ 415 | ≥ 205 | ≥ 30 | |
| EN 13CrMo4-5 | EN | 450-600 (t ≤16 mm) | ≥ 300 | ≥ 19 | |
| JIS STBA22 | JIS | ≥ 410 | ≥ 205 | ≥ 30 | |
| GB 12Cr1MoVG | GB | 470-640 | ≥ 255 | ≥ 21 |
ASTM / ASME: ASTM A213 / ASME SA213
EN: EN 10216-2
JIS: JIS G3462
GB: GB/T 5310
उद्योग अनुपालन: एयर-कूल्ड हीट एक्सचेंजर्स के लिए API 661
इन एल-फुट सर्पिल-वाउंड फिन्ड ट्यूब का उपयोग मुख्य रूप से एयर-कूल्ड और गैस-टू-लिक्विड हीट-एक्सचेंजर्स में किया जाता है, जहां एक तरल पदार्थ ट्यूब के अंदर बहता है और हवा या गैस बाहर की तरफ पंखों पर बहती है ताकि गर्मी निकाली जा सके या अस्वीकार की जा सके।
पेट्रोकेमिकल प्लांट में एयर-कूल्ड हीट-एक्सचेंजर बंडल
गैस-संपीड़न प्रणालियों में चार्ज-एयर कूलर या इंटरकूलर
गैस-टर्बाइन या मैकेनिकल-ड्राइव इकाइयों के लिए आफ्टर-कूलर
एयर-साइड सीमाओं के साथ कंडेनसर और बाष्पीकरणकर्ता
फ्लू-गैस को संभालने वाले हीट-रिकवरी इकोनॉमाइज़र
पावर-प्लांट सहायक प्रणालियों में आउटडोर एयर-कूल्ड यूनिट
ए: निर्माता, ट्रेडिंग भी कर सकते हैं।
ए: आम तौर पर, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है,
यह मात्रा के अनुसार है।
ए: हाँ, हम मुफ्त शुल्क के लिए नमूना पेश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की आवश्यकता है।
ए: भुगतान=2000USD, अग्रिम में 30% T/T, शिपमेंट से पहले शेष राशि।
यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
