उन्नत ऊष्मा-अंतरण के साथ हीट एक्सचेंजर्स के लिए मिश्र धातु इस्पात एल-फुट तनाव वाउंड फिन्ड ट्यूब
उत्पाद का विवरण
मिश्र धातु स्टील के पंख वाले ट्यूब
,एल-फुट तनाव वाउंड फिन्ड ट्यूब
,हीट एक्सचेंजर फिनेड ट्यूब
हीट एक्सचेंजर्स के लिए मिश्र धातु इस्पात एल-फुट टेंशन वाउंड फिन्ड ट्यूब
सामग्री परिचय

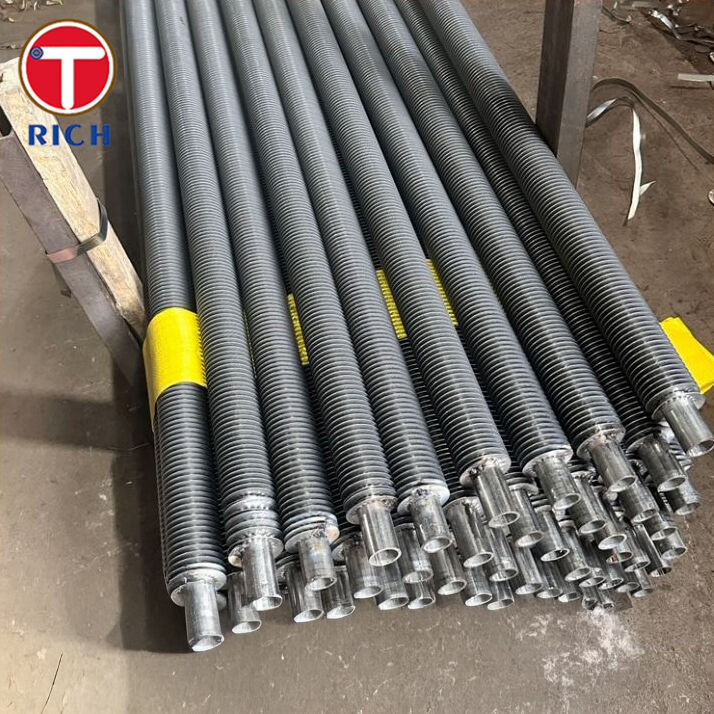

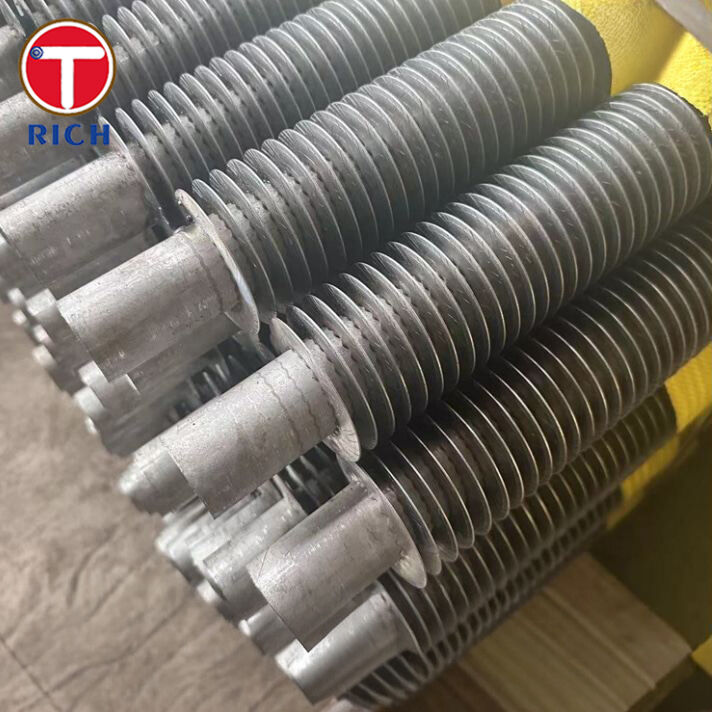

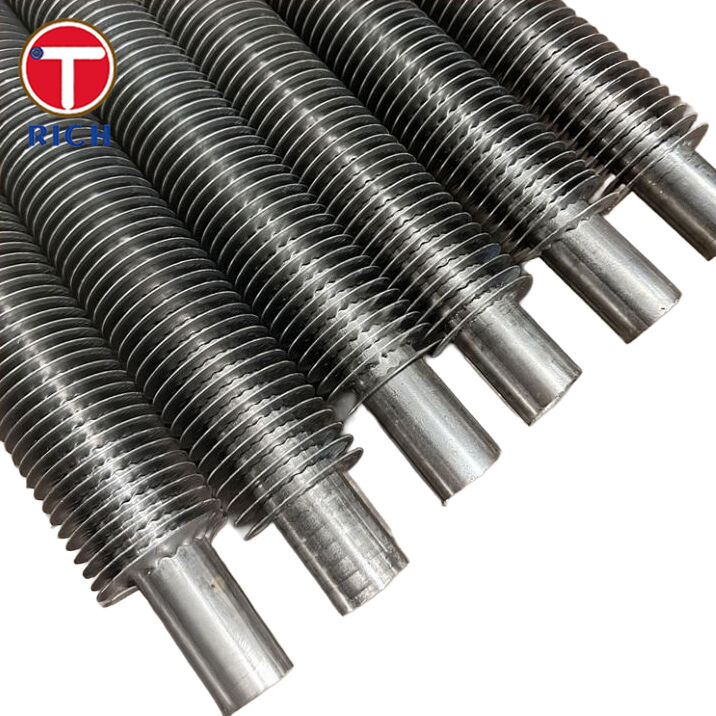

उत्पाद “एल-फुट” शैली का एक टेंशन-वाउंड फिन्ड ट्यूब है, जिसका अर्थ है कि फिन स्ट्रिप को पहले से ही “एल” आकार के फुट में बनाया जाता है और तनाव के तहत एक बेस ट्यूब के चारों ओर हेलिकली रूप से लपेटा जाता है। इसके परिणामस्वरूप फिन और ट्यूब के बीच एक मजबूत यांत्रिक बंधन बनता है और गर्मी-स्थानांतरण प्रदर्शन में वृद्धि होती है।
बेस ट्यूब मिश्र धातु इस्पात से बना है, जो इसे साधारण कार्बन स्टील फिन्ड ट्यूब की तुलना में उच्च शक्ति, उच्च तापमान या अधिक मांग वाले वातावरण के लिए उपयुक्त बनाता है।
विशेष विवरण
-
बेस ट्यूब सामग्री: मिश्र धातु इस्पात (कार्बन-मोली, क्रोम-मोली मिश्र धातु या अन्य मिश्र धातु इस्पात ग्रेड शामिल हो सकते हैं) जैसा कि ग्राहक द्वारा निर्दिष्ट किया गया है।
-
फिन सामग्री: आमतौर पर एल-फुट प्रोफाइल में बनाया गया एल्यूमीनियम या तांबे की पट्टी और ट्यूब पर तनाव के तहत लपेटा जाता है।
-
ट्यूब बाहरी व्यास (विशिष्ट रेंज): एल-फुट टेंशन वाउंड फिन ट्यूब के लिए ~0.5″ से ~2″ (12.7 मिमी से ~50.8 मिमी)।
-
फिन ऊंचाई: ~16 मिमी तक (एल-फुट प्रकार के लिए)।
-
फिन मोटाई: विशिष्ट एल-प्रकार के फिन ट्यूब के लिए लगभग 0.15 मिमी से 0.6 मिमी।
-
फिन पिच: प्रति इंच 6 से 12 फिन (~2.4 से ~4.8 मिमी फिन स्पेसिंग)।
-
लंबाई: डिजाइन आवश्यकता के अनुसार कस्टम।
-
तापमान सीमा: बुनियादी एल-फुट फिन ट्यूब के लिए आमतौर पर ~130 °C (≈270 °F) तक।
मुख्य विशेषताएं
-
एल-फुट प्रोफाइल फिन और ट्यूब के बीच एक विस्तृत संपर्क क्षेत्र प्रदान करता है, जिससे गर्मी का संचालन बेहतर होता है।
-
टेंशन-वाउंड फिन एक मजबूत यांत्रिक बंधन सुनिश्चित करते हैं, जो कंपन या थर्मल साइकलिंग के तहत ढीला होने का प्रतिरोध करते हैं।
-
मिश्र धातु-इस्पात कोर ट्यूब सादे कार्बन स्टील की तुलना में उच्च शक्ति और बेहतर तापमान क्षमता प्रदान करते हैं।
-
पूर्ण फिन कवरेज ट्यूब की सतह को बाहरी जंग से बचाने में मदद करता है।
हमारे लाभ
-
बढ़ी हुई स्थायित्व और विश्वसनीयता — ग्राहक अक्सर समय के साथ फिन के ढीले होने के बारे में चिंता करते हैं। एल-फुट टेंशन-वाउंड निर्माण लगातार यांत्रिक बंधन सुनिश्चित करके इसे रोकता है।
-
बेहतर गर्मी-स्थानांतरण दक्षता — बड़े फिन-टू-ट्यूब संपर्क क्षेत्र और कसकर वाइंडिंग प्रदर्शन में सुधार करते हैं, अक्सर मानक टेंशन-वाउंड डिजाइनों पर दक्षता में काफी वृद्धि करते हैं।
-
जंग संरक्षण — निरंतर फिन कवरेज और कसकर आसंजन बेस ट्यूब के एयर-साइड जंग को कम करता है, जिससे सेवा जीवन बढ़ता है।
-
सामग्री लचीलापन — मिश्र धातु-इस्पात ट्यूब और फिन सामग्री दोनों को तापमान, जंग या यांत्रिक आवश्यकताओं के लिए अनुकूलित किया जा सकता है।
-
लागत प्रभावी — एक्सट्रूडेड या वेल्डेड फिन ट्यूब की तुलना में, एल-फुट टेंशन वाउंड ट्यूब अधिक किफायती लागत स्तर पर उत्कृष्ट प्रदर्शन प्रदान करते हैं।
रासायनिक संरचना
| ग्रेड | सी (%) | एमएन (%) | एसआई (%) | सीआर (%) | मो (%) | अन्य (%) |
|---|---|---|---|---|---|---|
| एटीएम ए335 पी9 | 0.10–0.15 | 0.30–0.60 | 0.50 अधिकतम | 0.50–1.20 | 0.44–0.65 | वी, टीआई, अल |
| एटीएम ए335 पी11 | ~0.08 | 0.29–0.60 | 0.50 अधिकतम | 1.00–1.50 | 0.37–0.60 | वी, एनबी |
| एटीएम ए335 पी22 | ~0.10 | 0.29–0.60 | 0.50 अधिकतम | 2.00–2.50 | 0.85–1.03 | वी, एनबी |
| एएसएमई एसए179 | ≤0.30 | 0.27–0.63 | 0.10–0.35 | 0.40 अधिकतम | — | — |
| एटीएम ए192 | ≤0.35 | 0.27–0.63 | 0.10–0.35 | 0.30–0.80 | ≤0.50 | — |
यांत्रिक गुण
| ग्रेड | तन्य शक्ति (एमपीए) | उपज शक्ति (एमपीए) | बढ़ाव (%) |
|---|---|---|---|
| एटीएम ए335 पी9 | ~415 | ~205 | ≥30 |
| एटीएम ए335 पी11 | ~415 | ~205 | ≥30 |
| एटीएम ए335 पी22 | ~415 | ~205 | ≥30 |
| एएसएमई एसए179 | ~415 | ~205 | ≥30 |
| एटीएम ए192 | ~415 | ~205 | ≥30 |
लागू मानक
इस उत्पाद के लिए प्रासंगिक निष्पादन मानकों में शामिल हैं:
-
बेस ट्यूब: एटीएम ए335 (पी9, पी11, पी22), एएसएमई एसए179, एटीएम ए192, आदि।
-
फिन सामग्री: एटीएम बी209 के अनुसार एल्यूमीनियम; एटीएम बी152 के अनुसार तांबा।
-
उत्पादन विनिर्देश: टेंशन-वाउंड एल-फुट फिन प्रोफाइल, हेलिकल रैपिंग, यांत्रिक लॉकिंग।
-
परीक्षण: हाइड्रोस्टैटिक या वायवीय परीक्षण, फिन आसंजन सत्यापन, आयामी निरीक्षण।
अनुप्रयोग क्षेत्र

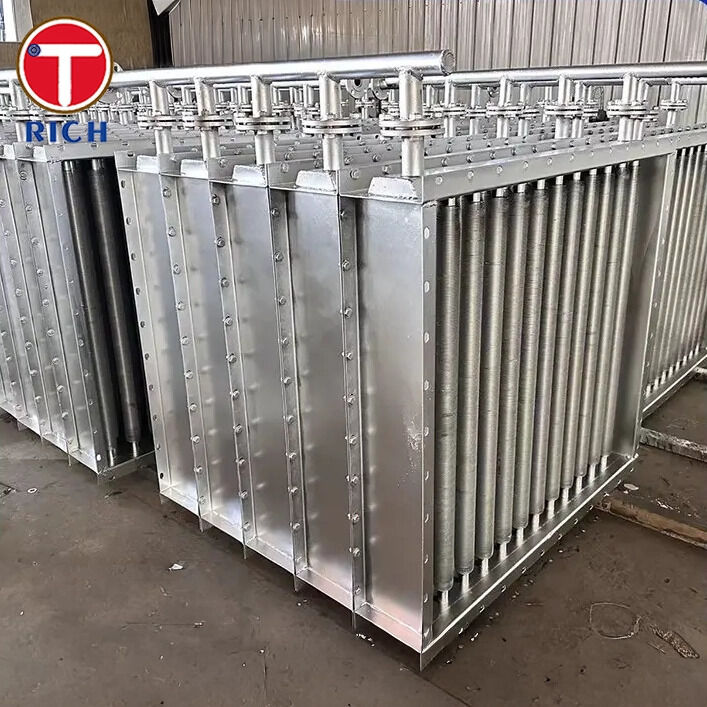

सामान्य उपयोग: हीट एक्सचेंजर्स जिन्हें बढ़ी हुई सतह क्षेत्र और उच्च-प्रदर्शन मिश्र धातु-इस्पात ट्यूब की आवश्यकता होती है।
विशिष्ट अनुप्रयोगों में शामिल हैं:
-
बिजली संयंत्र: एयर-कूल्ड कंडेनसर, एयर प्रीहीटर, अपशिष्ट-गर्मी वसूली इकाइयां।
-
तेल और गैस / पेट्रोकेमिकल: रिफाइनरी कूलर, प्रक्रिया गैस कूलर, हीट-रिकवरी सिस्टम।
-
एचवीएसी और रेफ्रिजरेशन: कंडेनसर, बाष्पीकरणकर्ता, औद्योगिक एयर कूलर।
-
रासायनिक और खाद्य उद्योग: ड्रायर, हीटर, गैस-साइड हीट एक्सचेंज के लिए कूलर।
-
समुद्री और अपतटीय: संक्षारक समुद्री स्थितियों के संपर्क में आने वाले एयर कूलर।
