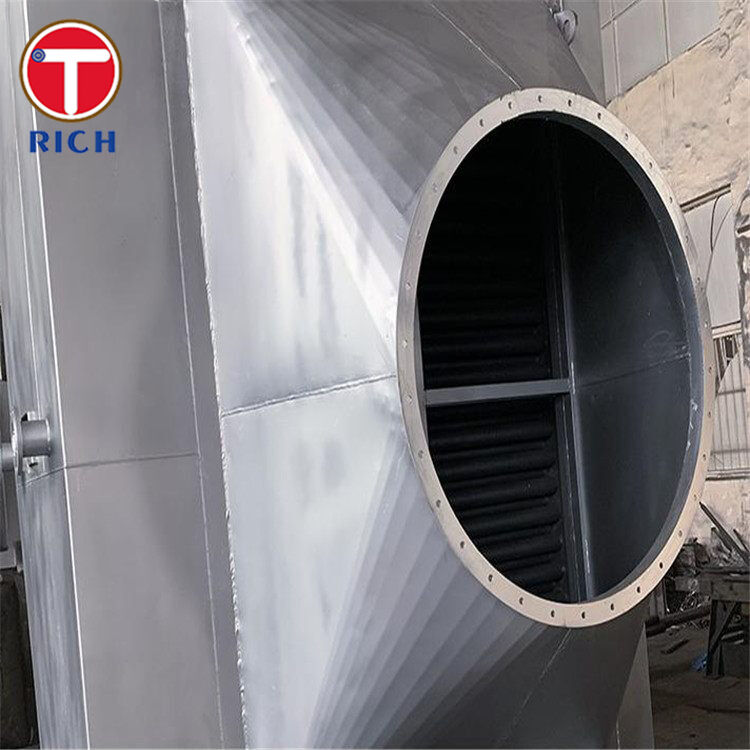

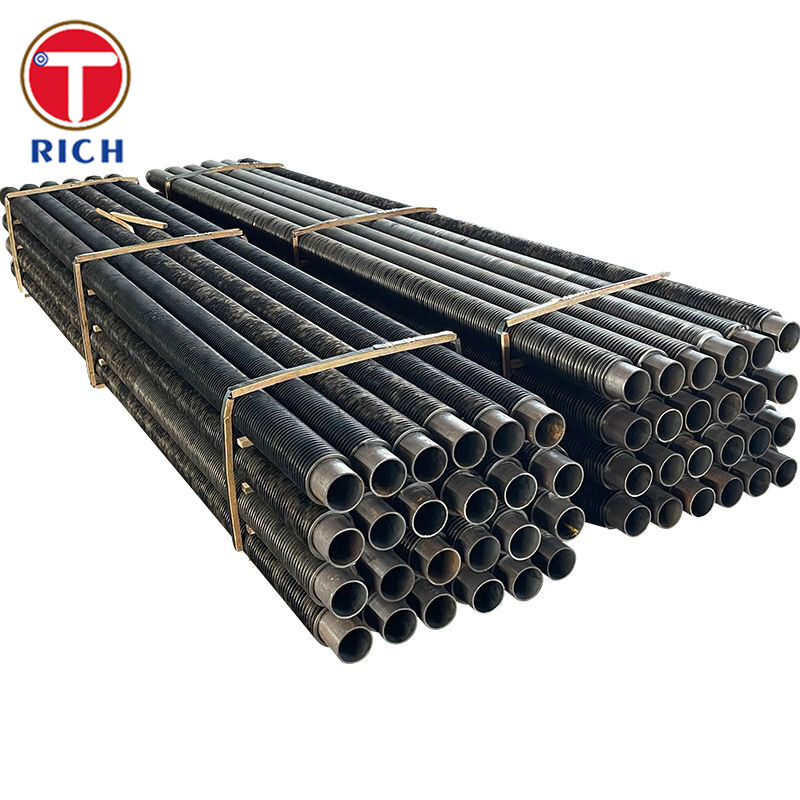

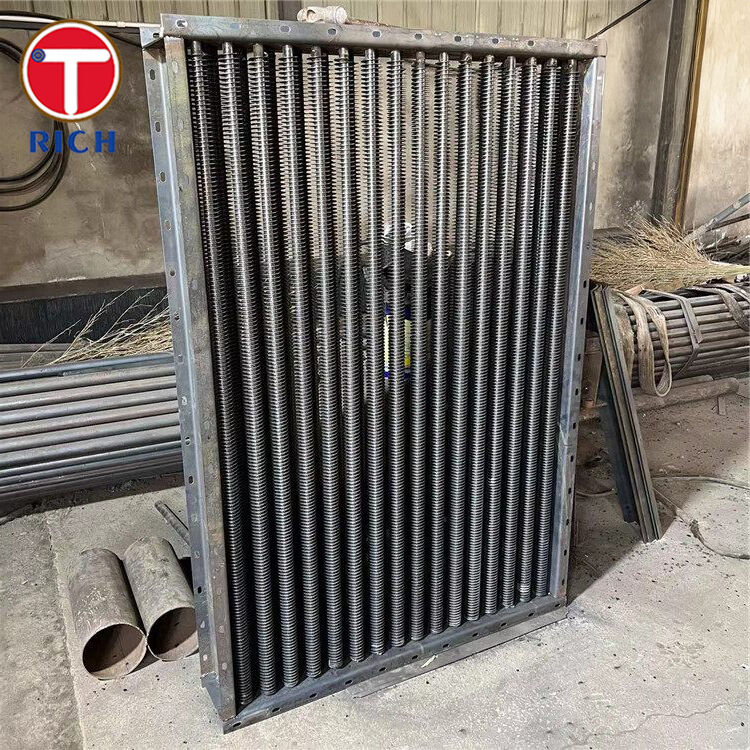

एल-टाइप फिन ट्यूब ️ हीट एक्सचेंजर के लिए एल्यूमीनियम एल-फुट टेन्शन घुमावदार फिन ट्यूब

सामग्री का अवलोकन

एल्यूमीनियम एल-फुट तनाव घुमावदार फिनड ट्यूब द्वि-धातु या बहु-धातु गर्मी हस्तांतरण तत्व हैं जिसमें एक पतली एल्यूमीनियम पट्टी नियंत्रित तनाव के तहत एक आधार ट्यूब के चारों ओर हेलिकल रूप से घुमाया जाता है।पंख की पट्टी के एक किनारे पर सबसे पहले एक L आकार का पैर बनता हैयह पैर सीधे ट्यूब की बाहरी सतह पर होता है और यंत्रवत् रूप से ट्यूब की पूरी लंबाई पर पंख को बंद कर देता है।

बेस ट्यूब कार्बन स्टील, कम मिश्र धातु वाले स्टील, स्टेनलेस स्टील या गैर लौह सामग्री जैसे तांबा और पीतल हो सकती है,जबकि पंख आमतौर पर उच्च थर्मल चालकता वाले एल्यूमीनियम मिश्र धातु से बने होते हैं (e1050, 1060, 3003, 5052, 1100) यह डिजाइन बेस ट्यूब की यांत्रिक शक्ति और दबाव रेटिंग को एल्यूमीनियम फिन्स की उत्कृष्ट थर्मल चालकता और संक्षारण प्रतिरोध के साथ जोड़ती है।

एल-प्रकार के फिन ट्यूब का व्यापक रूप से वायु-कूल्ड हीट एक्सचेंजर, औद्योगिक रेडिएटर और प्रक्रिया गैस कूलर में उपयोग किया जाता है।विशेष रूप से जहां ऑपरेटिंग तापमान निम्न से मध्यम सीमा में हैं और ट्यूब की दीवार की अतिरिक्त सुरक्षा की आवश्यकता है.

विनिर्देश

ये मान एल्यूमीनियम एल-फुट तनाव घुमावदार फिनड ट्यूबों के लिए सामान्य विनिर्माण क्षमताओं का प्रतिनिधित्व करते हैं। वास्तविक आयाम और सहिष्णुता ग्राहक चित्रों और लागू कोडों के अनुसार अंतिम रूप दी जाती है।

• बेस ट्यूब सामग्री

  • कार्बन स्टीलः उदाहरण के लिए SA-179, SA-210, SA-214

  • स्टेनलेस स्टीलः उदाहरण के लिए TP304/304L, TP316/316L

  • मिश्र धातु स्टील या गैर लौह स्टील (कापर, पीतल, Cu-Ni) अनुरोध पर

• पंख सामग्री

  • एल्यूमीनियम मिश्र धातुः AA1050/1050A, 1060, 1100, 3003, 5052 (अन्य अनुरोध पर)

  • पंखुड़ी के लिए तापमान आमतौर पर H14 / H16

• ट्यूब का बाहरी व्यास (OD)

  • आम तौर पर आपूर्ति की जाने वाली लगभग 12.7 ′′ 50.8 मिमी (1/2" ′′ 2")

  • सामग्री और दीवार मोटाई के आधार पर अन्य ओडी रेंज संभव हैं

• ट्यूब की दीवार की मोटाई

  • आम तौर पर 1.5~6.0 मिमी डिजाइन दबाव और कोड के आधार पर; उच्च दबाव सेवा के लिए भारी दीवारें उपलब्ध हैं

• पंखुड़ी की ऊंचाई

  • लगभग 616 मिमी (1/4" 5/8"), विशेष डिजाइनों के लिए अधिक पंख संभव हैं

• पंख की मोटाई

  • आम तौर पर 0.2~0.4 मिमी (≈0.008"~0.016")

• फिनाइट पिच (फिनाइट घनत्व)

  • थर्मल डिजाइन के अनुसार 5 ∼13 पंख प्रति इंच (≈4 ∼16 मिमी पंख पिच)

• ट्यूब की अधिकतम लंबाई

  • सामग्री और परिवहन की सीमाओं के आधार पर लगभग 1518 मीटर (≈5060 फीट) तक

• अनुशंसित संचालन तापमान

  • आम तौर पर लगभग 200 °C (≈400 °F) तक निरंतर सेवा

  • ≈230 + °C (450 °F) तक के अल्पकालिक शिखर आधार ट्यूब सामग्री, फिन मिश्र धातु और वातावरण के आधार पर स्वीकार्य हो सकते हैं

  • उच्च धातु तापमान के लिए, एक्सट्रूडेड या एम्बेडेड फिन प्रकार आम तौर पर पसंद किए जाते हैं

मुख्य विशेषताएं

• उच्च ताप हस्तांतरण दक्षता

  • एल्यूमीनियम पंखों में बहुत अधिक थर्मल चालकता और एक बड़ा बाहरी सतह क्षेत्र होता है, जिससे हवा-पक्षीय नियंत्रित सेवाओं में समग्र गर्मी हस्तांतरण गुणांक में काफी वृद्धि होती है।

• सुरक्षित यांत्रिक फिनट्यूब बंधन

  • एल-फुट को तनाव-लपेटा जाता है ताकि प्रत्येक फिनाल मोड़ ट्यूब के खिलाफ मजबूती से हो, फिनाल की एक समान दूरी प्रदान करता है और थर्मल साइक्लिंग और कंपन के तहत फिनाल की गति या पृथक्करण को रोकता है।

• बेस ट्यूब की संक्षारण सुरक्षा में सुधार

  • पंखुड़ी का पैर ट्यूब की सतह को कवर करता है, जिससे स्टील को वायुमंडल के प्रत्यक्ष संपर्क से बचाया जाता है और कई वातावरणों में पंखुड़ी के नीचे जंग का खतरा कम होता है।

• वायु-कूल्ड सेवा के लिए अनुकूलित

  • एल प्रकार के फिना ट्यूब का व्यापक रूप से हवा से ठंडा गर्मी एक्सचेंजर और फिना-फैन कूलर में उपयोग किया जाता है जहां मध्यम तापमान, दबाव और कंपन के स्तर की उम्मीद की जाती है।

• सामग्री का लचीला संयोजन

  • किसी भी उपयुक्त ट्यूब सामग्री को प्रत्येक परियोजना के लिए उच्च चालकता वाले एल्यूमीनियम पंखों, संतुलन लागत, संक्षारण प्रतिरोध और दबाव रेटिंग के साथ जोड़ा जा सकता है।

• लागत प्रभावी समाधान

  • एक्सट्रूडेड फिन ट्यूबों की तुलना में,तनाव घाव एल्यूमीनियम एल पैर फिनिंग आम तौर पर कम सामग्री और विनिर्माण लागत प्रदान करता है जबकि अभी भी उचित परिस्थितियों में विश्वसनीय फिन आसंजन और अच्छी सेवा जीवन प्रदान करता है.

हमारे फायदे ️ ग्राहकों के सामान्य प्रश्नों के उत्तर

1. ️क्या पिंजरे कंपन और थर्मल साइकिलिंग के तहत ढीले हो जाएंगे या रेंगेंगे?

• एल-फुट प्रोफाइल और नियंत्रित तनाव घुमावदार पंखुड़ी और ट्यूब के बीच एक यांत्रिक इंटरलॉक उत्पन्न करता है जो लगभग 400-450 ° F तक की विशिष्ट ऑपरेटिंग रेंज में पंखुड़ी उठाने और आंदोलन का विरोध करता है।

• पंखों के बीच एक समान दूरी और तंग जड़ संपर्क फ्रिटिंग और शोर को रोकने में मदद करते हैं, पंखों के पंखे वाले कूलर और एयर कूलर में दीर्घकालिक स्थिरता में सुधार करते हैं।

2. ️खासकर बाहर या तटीय संयंत्रों में बेस-ट्यूब जंग को कैसे नियंत्रित किया जाता है?

• एल्यूमीनियम एल-फुट ट्यूब की सतह को कवर करता है, जो पर्यावरण और स्टील या मिश्र धातु ट्यूब के बीच एक अतिरिक्त बाधा प्रदान करता है।

• पंख मिश्र धातु (जैसे 3003 या 5052 बेहतर संक्षारण प्रतिरोध के लिए) और ट्यूब मिश्र धातु (जैसेस्टेनलेस स्टील या Cu-Ni) समुद्री या रासायनिक आक्रामक वातावरण में गैल्वानिक प्रभाव को कम करने के लिए चुना जाता है.

3क्या आप मेरे कोड और मानक आवश्यकताओं को पूरा कर सकते हैं?

• बेस ट्यूब और एल्यूमीनियम फिन सामग्री प्रमुख अंतरराष्ट्रीय मानकों के अनुसार प्राप्त और निर्मित होते हैंः ASTM (B209, B221, B234/B241/B429), EN (EN 573-3, EN 755-1/2), GOST 4784,JIS H 4000/H 4040 और GB/T 3190, GB/T 4437.1, दूसरों के बीच।

• एल्यूमीनियम फिन मिश्र धातुओं की रासायनिक संरचना और यांत्रिक गुणों को संबंधित मिश्र धातु पदनामों (1050, 1060, 3003, 5052, 6063, आदि) के अनुसार नियंत्रित किया जाता है।ट्रैक करने योग्य और दोहराए जाने योग्य प्रदर्शन सुनिश्चित करना.

4क्या आप मेरे मौजूदा बंडल डिजाइन (ओडी, फिन ऊंचाई, एफपीआई, लंबाई) से मेल खा सकते हैं?

• हम 1/2 "से 2", लगभग 1/4 "से 5/8" से पतवार ऊंचाई से पतवार पिच 5 से 13 एफपीआई और ~ 15 ′′ 18 मीटर तक की पाइप लंबाई का समर्थन करते हैं, जो अधिकांश सामान्य रिफाइनरी को कवर करता है,पेट्रोकेमिकल और बिजली अनुप्रयोग.

• अनुकूलित ज्यामिति और पंख घनत्व को मौजूदा थर्मल डिजाइन या पुनर्व्यवस्था आवश्यकताओं से मेल खाने के लिए इंजीनियर किया जा सकता है।

5∙ ∙ रखरखाव, सफाई और प्रतिस्थापन के बारे में क्या?

• चिकनी एल्यूमीनियम फिन सतह सामान्य रूप से फिन-फैन इकाइयों पर उपयोग की जाने वाली मानक वायु-धुआ या निम्न दबाव वाले पानी धोने की प्रक्रियाओं के साथ संगत है।

• मानक मिश्र धातु नाम और आयाम सीमाओं का लगातार पालन मूल बंडलों के साथ पूरी तरह से विनिमेय प्रतिस्थापन ट्यूबों की आपूर्ति को सुविधाजनक बनाता है।

रासायनिक संरचना ️ विशिष्ट एल्यूमीनियम फिन मिश्र धातु

मिश्र धातु ग्रेड	विशिष्ट मानक संदर्भ	अल (मिनट, %)	Si (अधिकतम, %)	फे (अधिकतम, %)	क्यू (अधिकतम, %)	एमएन (रेंज, %)	एमजी (रेंज, %)	Cr (अधिकतम, %)	Zn (अधिकतम, %)	टीआई (अधिकतम, %)
1050 / 1050A	ASTM B209, EN 573-3, GB/T 3190	99.5	0.25	0.40	0.05	0.05	0.05	0.05	0.07	0.05
