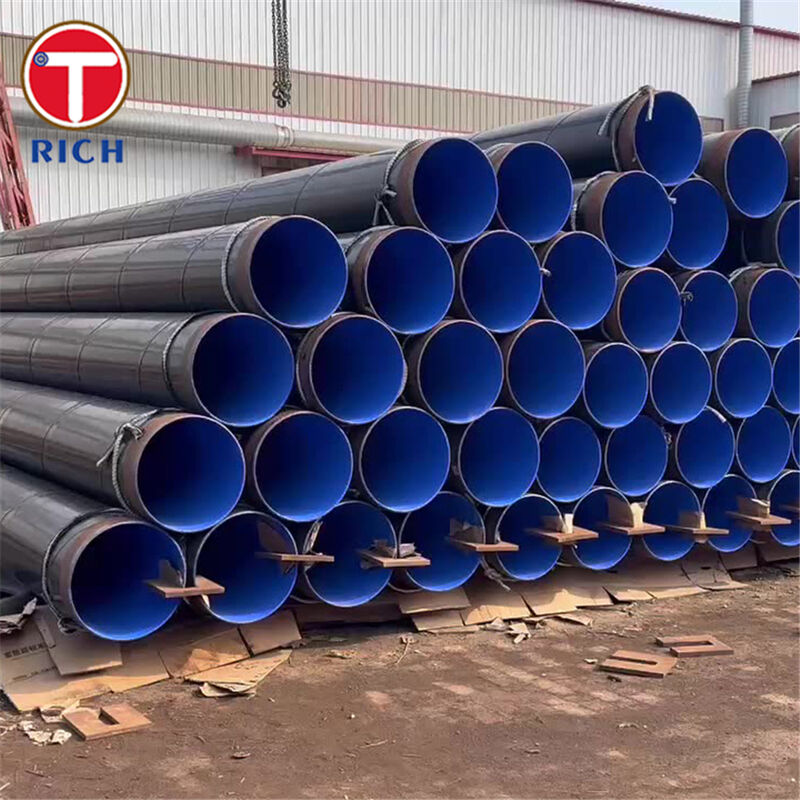

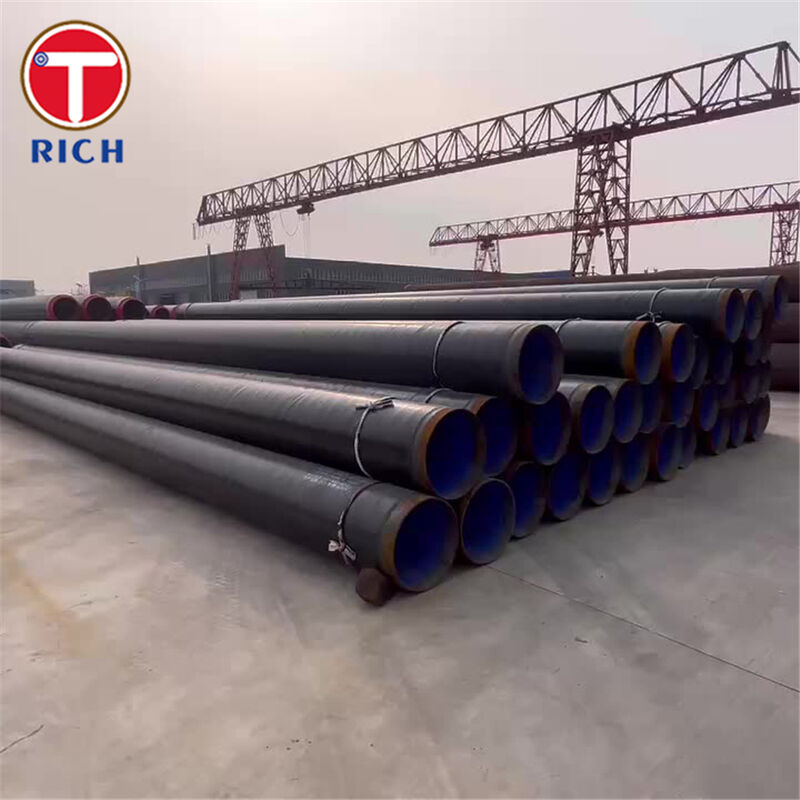

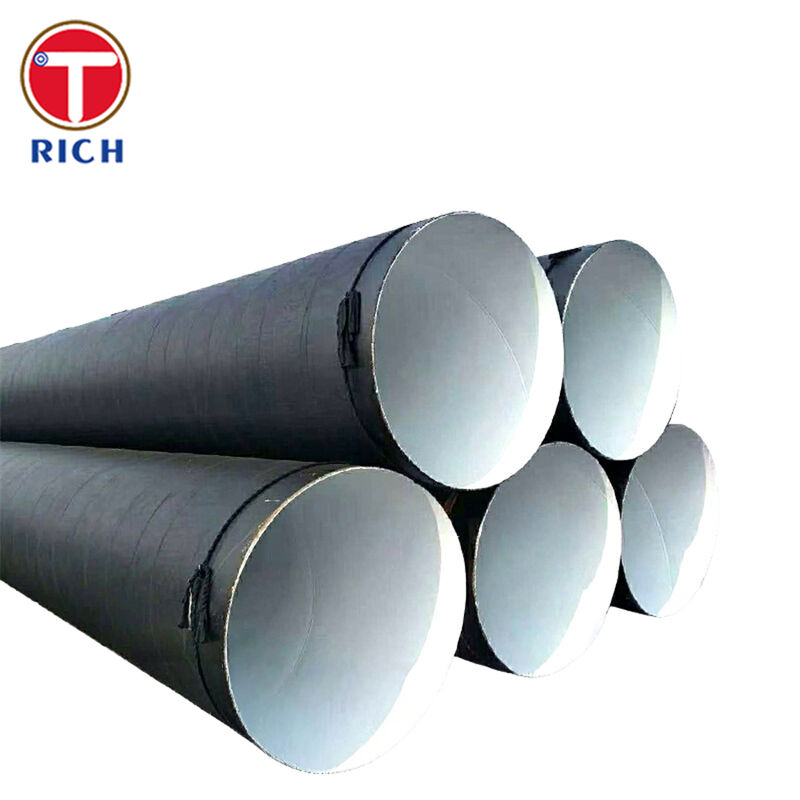

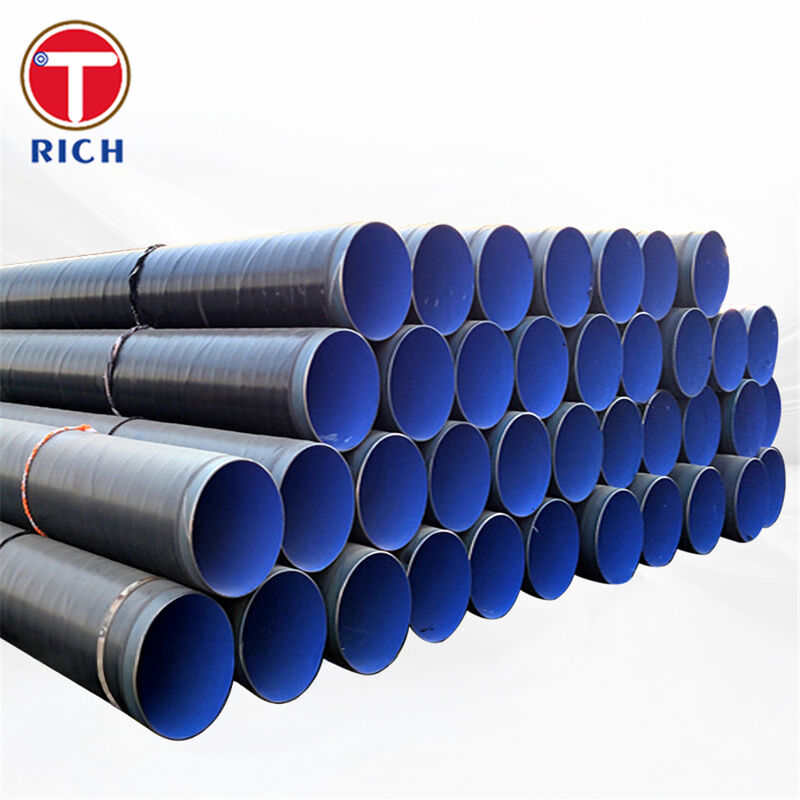

जीओएसटी 8732-78 तेल और गैस के लिए इपॉक्सी कोटिंग के साथ सीमलेस गर्म काम कार्बन स्टील पाइप

सामग्री का अवलोकन

ये पाइप GOST 8732-78 के अनुसार निर्मित गर्म-कार्बन स्टील पाइप हैं,जो सामान्य प्रयोजन के लिए गर्म विकृत सीमलेस स्टील ट्यूबों के लिए आयाम सीमा को निर्दिष्ट करता है.

आधार इस्पात आमतौर पर गैर मिश्रित कार्बन इस्पात होता है जैसे ग्रेड 20 से GOST 1050, व्यापक रूप से दबाव और द्रव सेवा के लिए उपयोग किया जाता है।

प्रासंगिक स्टील मानक (जैसे GOST 1050 / GOST 8731) के अनुसार गर्म निर्माण और गर्मी उपचार के बाद, पाइपों को एक बाहरी और/या आंतरिक इपोक्सी (आमतौर पर फ्यूजन-बंधित इपोक्सी,FBE) कोटिंगयह कोटिंग भूमिगत और समुद्र के नीचे तेल और गैस पाइपलाइनों के लिए उच्च स्तर की संक्षारण सुरक्षा प्रदान करती है, सेवा जीवन को बढ़ाती है और रखरखाव को कम करती है।

विनिर्देश

1निर्माण और आकार (GOST 8732-78)

• प्रक्रियाः बिना सीम गर्म-काम (गर्म-वाल्ड या गर्म विस्तारित)

• बाहरी व्यास (सामान्य मानक रेंज): 25820 मिमी

• कई मिलों द्वारा आपूर्ति की जाने वाली व्यावहारिक औद्योगिक रेंजः लगभग 32-426 मिमी ओडी

• दीवार की मोटाईः 2.575 मिमी

• लम्बाईः

  • यादृच्छिक (अपरिमाणित) लंबाईः 4.0×12.5 मीटर

  • इस सीमा के भीतर उपलब्ध निश्चित (मापा) या कई लंबाई

• अंत समाप्तिः मानक के रूप में सादा अंत (पीई); अनुरोध पर वेल्डिंग के लिए छेद वाले अंत (बीई)

2. इपॉक्सी/एफबीई कोटिंग

• कोटिंग प्रकारः

  • बाहरी: एकल या दो परतों के फ्यूजन बंधन वाले इपॉक्सी (FBE) या समकक्ष थर्मोसेटिंग इपॉक्सी प्रणाली

  • आंतरिक (वैकल्पिक): कम घर्षण और अतिरिक्त संक्षारण सुरक्षा के लिए इपॉक्सी प्रवाह-कोट या एफबीई अस्तर

• विशिष्ट बाहरी कोटिंग मोटाईः 350-450 μm (एकल परत FBE), भारी शुल्क प्रणालियों के लिए ~ 750 μm तक के विकल्पों के साथ

• विशिष्ट आंतरिक अस्तर मोटाईः आम तौर पर परियोजना विनिर्देश के आधार पर 200-500 μm

• परिचालन तापमान लिफाफा (मानक FBE):

  • परंपरागत सीमाः लगभग 30 °C से +80 °C

  • विशेष उच्च तापमान FBE विकल्पः जब निर्दिष्ट और योग्य हो तो ~100~110 °C तक

• कोटिंग निरीक्षण:

  • NACE SP0490 / ASTM G62 या समकक्ष के अनुसार अवकाश का पता लगाना (उच्च वोल्टेज चिंगारी परीक्षण)

  • CSA Z245.20 / ISO 21809-2 या परियोजना विनिर्देश के अनुसार आसंजन, प्रभाव, झुकने और कैथोडिक विघटन परीक्षण

3वितरण की स्थिति

• पाइपः स्टील ग्रेड मानक के आधार पर गर्म समाप्त, सामान्य या सामान्य और कठोर

• कोटिंगः पूरी तरह से इलाज, निरीक्षण, और नेत्रहीन कोई पिनहोल, रन, ब्लिस्टर, और गैर-संलग्न क्षेत्रों

• अंतः कोटिंग क्षति से बचने के लिए प्लास्टिक टोपी और उपयुक्त हैंडलिंग

मुख्य विशेषताएं

1. दबाव में उच्च अखंडता

   • निर्बाध गर्म-काम निर्माण वेल्ड सीम को समाप्त करता है, उच्च आंतरिक दबाव और तेल और गैस ट्रांसमिशन सिस्टम में गतिशील भार के लिए समान शक्ति देता है।

2. इपोक्सी कोटिंग के साथ उत्कृष्ट संक्षारण सुरक्षा

   • एफबीई/इपॉक्सी मिट्टी की नमी, क्लोराइड, सीओ2 और कई रसायनों के खिलाफ एक घनी, दृढ़ता से चिपके हुए बाधा बनाता है, जिससे पाइपलाइनों में बाहरी और आंतरिक संक्षारण काफी धीमा हो जाता है।

3. भूमिगत और समुद्र के नीचे तेल और गैस पाइपलाइनों के लिए अनुकूलित

   • कैथोडिक सुरक्षा प्रणालियों के साथ काम करने के लिए डिज़ाइन किया गया; एफबीई की अच्छी आसंजन और कम कैथोडिक विघटन सीपी वर्तमान मांग और परिचालन लागत को कम करते हैं।

4. व्यापक तापमान सीमा पर स्थिर प्रदर्शन

   • GOST 20, ASTM A106 ग्रेड B या API 5L ग्रेड B जैसे आधारभूत कार्बन स्टील्स तेल और गैस पाइपलाइन के विशिष्ट तापमान पर विश्वसनीय शक्ति प्रदान करते हैं,जबकि एफबीई विशेष प्रणालियों के साथ ~ 80 °C या उससे अधिक तक शून्य से नीचे की स्थितियों से अखंडता बनाए रखता है.

5. अच्छी वेल्डेबिलिटी और फील्ड निर्माण

   • कम कार्बन गैर मिश्र धातु स्टील्स अच्छी वेल्डेबिलिटी सुनिश्चित करते हैं; संगत एफबीई और फील्ड संयुक्त कोटिंग सिस्टम (एफबीई, एआरओ, 3 एलपीई / 3 एलपीपी आस्तीन, चिपचिपा टेप) संयुक्त सुरक्षा का समर्थन करते हैं।

6. व्यापक उपलब्धता और क्रॉस-स्टैंडर्ड समकक्षता

   • यांत्रिक गुण और रसायन सामान्य अंतरराष्ट्रीय पाइप ग्रेड जैसे एएसटीएम ए 106 ग्रेड बी, एपीआई 5 एल ग्रेड बी, एन 10216-1 पी 235 टीआर 1 और जेआईएस जी 3454 एसटीपीजी 370 के साथ निकटता से संरेखित करते हैं।बहु-मानक परियोजनाओं को सरल बनाना.

हमारे फायदे

नीचे तेल और गैस पाइपलाइन खरीदारों की विशिष्ट चिंताएं हैं, और हमारे जीओएसटी 8732-78 एपॉक्सी-लेपित निर्बाध पाइप उन्हें कैसे संबोधित करते हैं।

1. ️क्या ईपोक्सी कोटिंग वास्तव में कठिन तेल और गैस सेवा में चलेगी?

• हम भूमिगत और डुबकी पाइपलाइनों के लिए CSA Z245.20 और ISO 21809-2 जैसे अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त मानकों के अनुसार योग्य उच्च प्रदर्शन वाले FBE सिस्टम का उपयोग करते हैं।

• कोटिंग मोटाई को सख्ती से नियंत्रित किया जाता है (आमतौर पर 350-450 μm, ~ 750 μm तक के भारी शुल्क विकल्पों के साथ) और निरंतर DFT (सूखी फिल्म मोटाई) जांच के माध्यम से निगरानी की जाती है।

• प्रत्येक लेपित पाइप को शिपमेंट से पहले पिनहोल और पतले धब्बे खोजने के लिए NACE SP0490 और ASTM G62 के अनुरूप तरीकों का उपयोग करके दृश्य निरीक्षण और अवकाश का पता लगाने से गुजरता है।

2. ️तापमान सीमाओं और कोटिंग प्रदर्शन के बारे में क्या?

• मानक एफबीई फॉर्मूलेशन का चयन लगभग 30 °C से +80 °C की एक विशिष्ट निरंतर सेवा सीमा के लिए किया जाता है, जो अधिकांश ऑनशोर ट्रांसमिशन और संग्रह लाइनों को कवर करता है।

• अधिक गर्म अनुप्रयोगों के लिए, हम निर्माता योग्यता और दीर्घकालिक परीक्षण डेटा के आधार पर ~100-110 °C तक निरंतर सेवा के लिए उच्च ग्लास-संक्रमण-तापमान एफबीई विकल्प प्रदान करते हैं।

• चयन ग्राहक के साथ मिलकर डिजाइन तापमान, मिट्टी की स्थिति और सीपी डिजाइन के आधार पर किया जाता है, जिससे पाइपलाइन के पूरे सेवा जीवन में कोटिंग प्रदर्शन सुनिश्चित होता है।

3∙ क्या कोटिंग फील्ड जॉइंट कोटिंग्स और रिहैबिलिटेशन सिस्टम के साथ संगत है?

• हमारे मानक बाहरी कोटिंग एकल या दो परत FBE है, व्यापक रूप से इस्तेमाल किया और FBE आधारित क्षेत्र संयुक्त कोटिंग, गर्मी सिकुड़ आस्तीन के साथ संगत,और FBE/3LPE/3LPP प्रणालियों के लिए डिज़ाइन किए गए चिपचिपा लचीला wraps.

• हम अनुशंसित क्षेत्र संयुक्त प्रणालियों और आवेदन प्रक्रियाओं को प्रदान कर सकते हैं जो मुख्य लाइन कोटिंग विनिर्देश और प्रासंगिक आईएसओ 21809 और कंपनी मानकों से मेल खाते हैं।

4. इन जीओएसटी पाइपों को हमारी बहु-मानक परियोजना (एपीआई, एएसटीएम, एन, जेआईएस, जीबी) में कैसे फिट किया जाता है?

• जीओएसटी 8732-78 के अनुसार उपयोग किए जाने वाले बेस स्टील ग्रेड (जैसे स्टील 20 से जीओएसटी 1050) की रासायनिक संरचना और यांत्रिक गुणों में जीबी 20, एन 10216-1 पी 235 टीआर 1 और जेआईएस जी 3454 एसटीपीजी 370 के समान हैं।

• हमारी उत्पादन और परीक्षण प्रथा यह सुनिश्चित करती है कि परियोजना विनिर्देशों की अनुमति देने पर पाइपों को एपीआई 5 एल ग्रेड बी / आईएसओ 3183 एल 245 और एएसटीएम ए 106 ग्रेड बी के क्रॉस-रेफरेंस किया जा सके,डिजाइन गणनाओं और सामग्री अनुमोदन को सरल बनाना.

5क्या आप पूरी तरह से ट्रेसेबिलिटी और क्वालिटी कंट्रोल प्रदान कर सकते हैं?

• प्रत्येक पाइप को हीट विश्लेषण, यांत्रिक परीक्षण के परिणाम और जीओएसटी 8731 / जीओएसटी 1050 और चयनित अंतरराष्ट्रीय संदर्भ मानकों के अनुपालन सहित मिल परीक्षण प्रमाणपत्रों के साथ आपूर्ति की जा सकती है।

• कोटिंग गुणवत्ता रिकॉर्ड (डीएफटी लॉग, अवकाश परीक्षण रिकॉर्ड, आसंजन परीक्षण, सख्त तापमान चार्ट) डेटा बुक के हिस्से के रूप में प्रदान किए जाते हैं, जो ऑडिट और परिसंपत्ति अखंडता प्रणालियों का समर्थन करते हैं।

रासायनिक संरचना

यांत्रिक गुण

लागू मानक

जीओएसटी / रूसी प्रणाली

• GOST 8732-78 ️ सीमलेस हॉट वर्क्ड स्टील पाइप ️ आकारों की सीमा (ओडी, दीवार मोटाई, लंबाई को परिभाषित करता है)

• GOST 8731-74 ️ सीमलेस हॉट-डेफॉर्मेड स्टील पाइप ️ तकनीकी आवश्यकताएं (निर्माण, परीक्षण)

• जीओएसटी 1050 कार्बन संरचनात्मक स्टील्स (जैसे स्टील 20)

एएसटीएम / एएसएमई

• एएसटीएम ए106 / एएसएमई एसए106 उच्च तापमान सेवा के लिए सीमलेस कार्बन स्टील पाइप (ग्रेड बी आमतौर पर समकक्ष के रूप में उपयोग किया जाता है)

• एएसटीएम ए५३ सामान्य प्रयोजन कार्बन स्टील पाइप (अक्सर तुलना के लिए प्रयोग किया जाता है)

• एएसटीएम G62 पाइपलाइन कोटिंग्स में अवकाश का पता लगाना (कोटिंग QC)

एपीआई / आईएसओ

• एपीआई 5एल/आईएसओ 3183 तेल और गैस परिवहन के लिए लाइन पाइप (मुख्य संदर्भ के रूप में ग्रेड बी/एल245) ।

• आईएसओ 21809-2 पेट्रोलियम और प्राकृतिक गैस उद्योगों में दफन/डुबकी पाइपलाइनों के लिए बाहरी एफबीई कोटिंग्स

EN (यूरोप)

• एन 10216-1 ️ दबाव प्रयोजनों के लिए सीमलेस स्टील ट्यूब ️ निर्दिष्ट कमरे के तापमान गुणों के साथ गैर मिश्र धातु स्टील ट्यूब (P235TR1)

जेआईएस (जापान)

• JIS G3454 दबाव सेवा के लिए कार्बन स्टील के पाइप (समान ग्रेड के रूप में STPG370)

GB (चीन)

• जीबी/टी 8163 तरल सेवा के लिए सीमलेस स्टील पाइप (आमतौर पर ग्रेड 20 का उपयोग करना)

कोटिंग-विशिष्ट मानक और दिशानिर्देश

• डीआईएन 30671 / डीआईएन 30670 थर्मोसेटिंग और तीन परत वाले पोलियोलेफिन बाहरी कोटिंग्स के लिए दफन और पानी के नीचे स्टील पाइप।

• सीएसए Z245.20 प्लांट-लागू बाहरी FBE कोटिंग्स

• NACE SP0490 FBE बाह्य पाइपलाइन कोटिंग्स का अवकाश पता लगाना

अनुप्रयोग क्षेत्र

1सामान्य अनुप्रयोग क्षेत्र

जीओएसटी 8732-78 सीमलेस कार्बन स्टील पाइप का व्यापक रूप से उपयोग किया जाता हैः

• कच्चे तेल और परिष्कृत उत्पादों के संचरण पाइपलाइन

• प्राकृतिक गैस और गैस-कंडेनसेट पाइपलाइनें

• अपस्ट्रीम उत्पादन में संकलन प्रणाली और प्रवाह लाइनें

• पानी के इंजेक्शन और उत्पादित पानी के निपटान के लिए लाइनें

• अग्नि जल, शीतलन जल और औद्योगिक जल लाइनें

• क्षयकारी मिट्टी या समुद्री जल वातावरण में दफन और समुद्र के नीचे पाइपलाइनें

2तेल और गैस क्षेत्र में विशिष्ट उपयोग

1. ट्रांसमिशन पाइपलाइन (ऑनलैंड और ऑफशोर)

   • कच्चे तेल, प्राकृतिक गैस या परिष्कृत उत्पादों को ले जाने वाली लंबी दूरी की ट्रंक लाइनें।

   • बाहरी एफबीई कोटिंग कैथोडिक सुरक्षा प्रणालियों के साथ मिलकर प्राथमिक संक्षारण बाधा प्रदान करती है।

2. अपस्ट्रीम उत्पादन में संग्रह और प्रवाह लाइनें

   • कुएं के सिरों से लेकर जनरेटरों और केंद्रीय प्रसंस्करण सुविधाओं तक की छोटी पाइपलाइनें।

   • इपॉक्सी-लेपित निर्बाध पाइपों को प्राथमिकता दी जाती है जहां आंतरिक CO2 / H2S स्तर और पानी की कटौती के लिए मजबूत संक्षारण नियंत्रण की आवश्यकता होती है, विशेष रूप से जब इनहिबिटर या आंतरिक इपॉक्सी अस्तर के साथ संयुक्त होता है।

3. पानी के इंजेक्शन और निपटान के लिए पाइपलाइन

   • उच्च दबाव वाली लाइनें जो इंजेक्शन पानी या उपचारित उत्पादित पानी को जलाशयों या निपटान कुओं में वापस ले जाती हैं।

   • बाहरी एफबीई बाहरी संक्षारण के जोखिम को कम करता है; आंतरिक एपॉक्सी (यदि निर्दिष्ट है) ऑक्सीजन और अवशिष्ट रसायनों से आंतरिक पिटिंग को कम करने में मदद करता है।

4. स्टेशन पाइपिंग (पंप स्टेशन, कंप्रेसर स्टेशन, मीटरिंग स्टेशन)

   • कंप्रेसर और पम्पिंग स्टेशनों, मनिफोल्ड्स, मीटरिंग स्किड और पिगिंग सुविधाओं में भूमिगत और दफन पाइपिंग।

   • इपॉक्सी कोटिंग प्रभाव प्रतिरोध और यूवी सहिष्णुता प्रदान करती है (जब आवश्यकतानुसार कोटिंग की जाती है), तो उजागर प्रतिष्ठानों में रखरखाव को आसान बनाती है।

5. समुद्र के नीचे टाई-बैक और राइजर्स (जहां डिजाइन कार्बन स्टील की अनुमति देता है)

   • कुछ अंडरसी स्पूल, टाई-इन स्पूल और शॉर्ट राइजर्स के लिए उपयुक्त कैथोडिक सुरक्षा के साथ संयोजन में प्रयोग किया जाता है, बशर्ते ऑपरेटिंग स्थितियों और थकान डिजाइन को पूरा किया जाए।

6. तेल एवं गैस परिसरों में देश-पार जल और उपयोगिता पाइपलाइन

   • अग्नि जल, शीतलन जल, और संयंत्र उपयोगिता पाइपिंग जहां हाइड्रोकार्बन सेवा शामिल नहीं है लेकिन दीर्घकालिक संक्षारण सुरक्षा अभी भी महत्वपूर्ण है।
