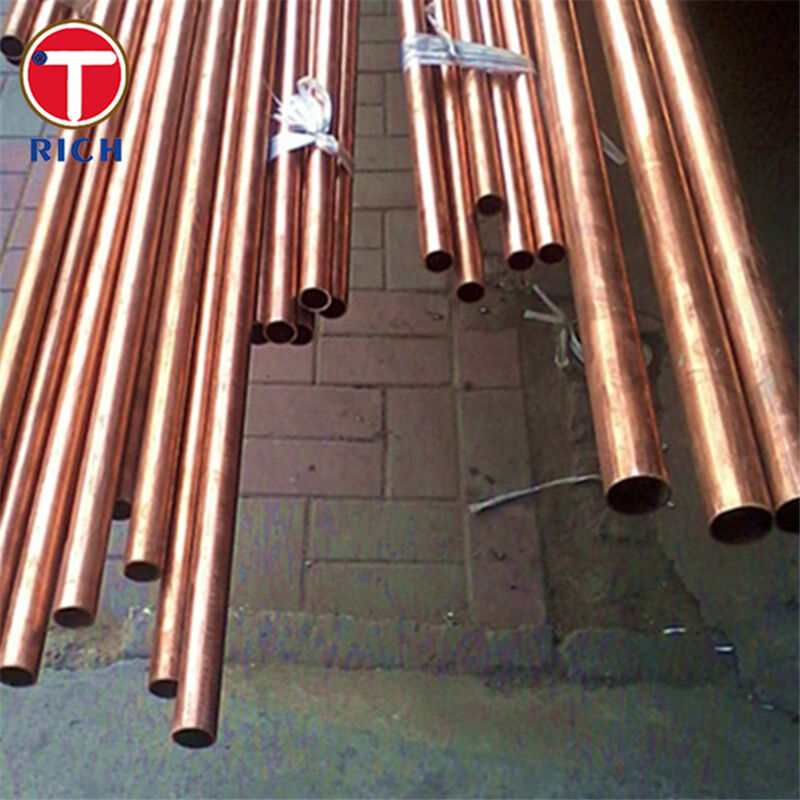

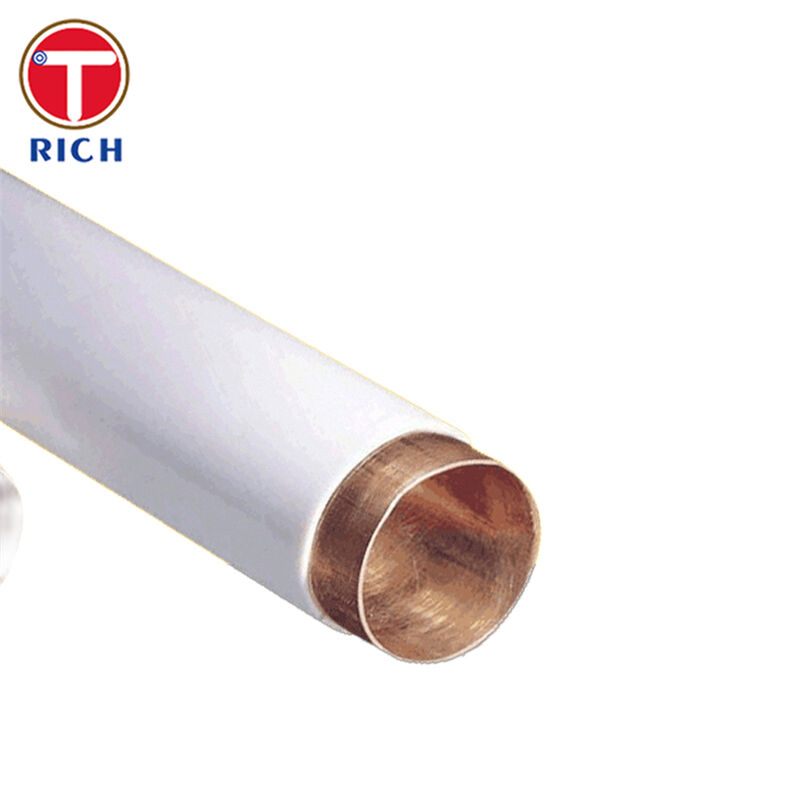

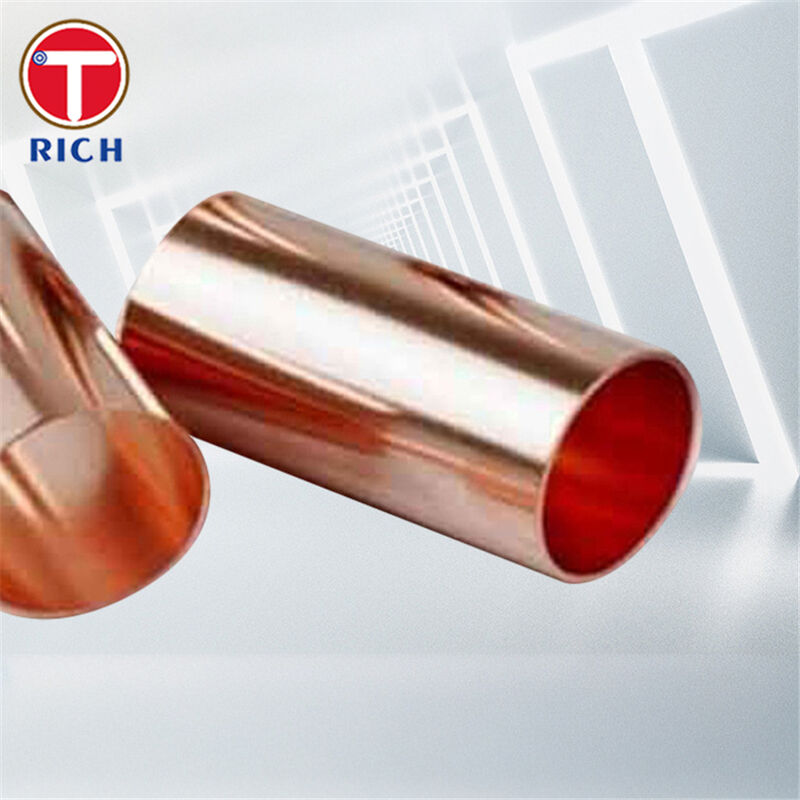

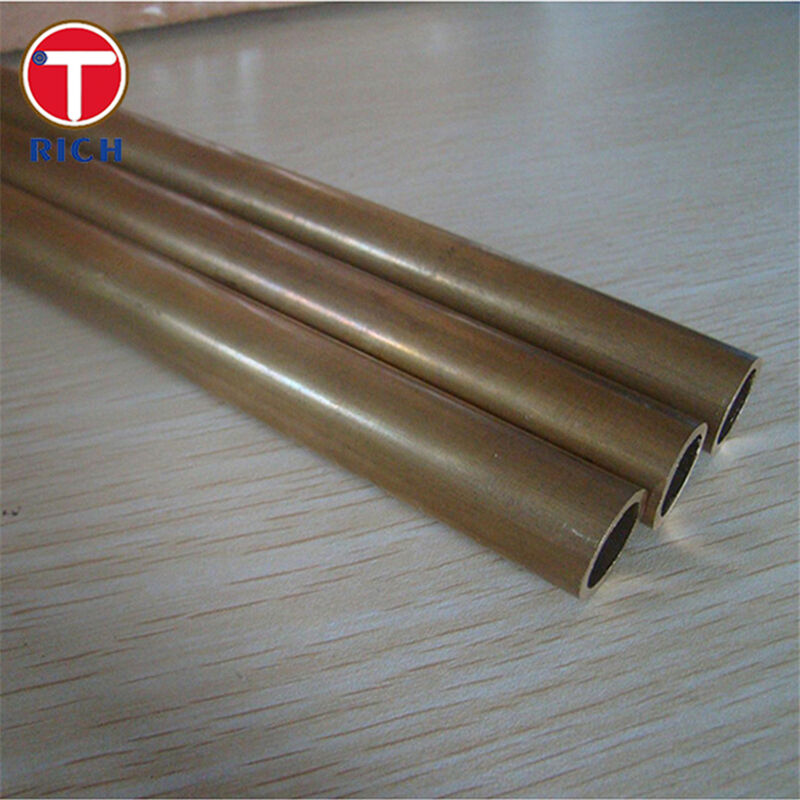

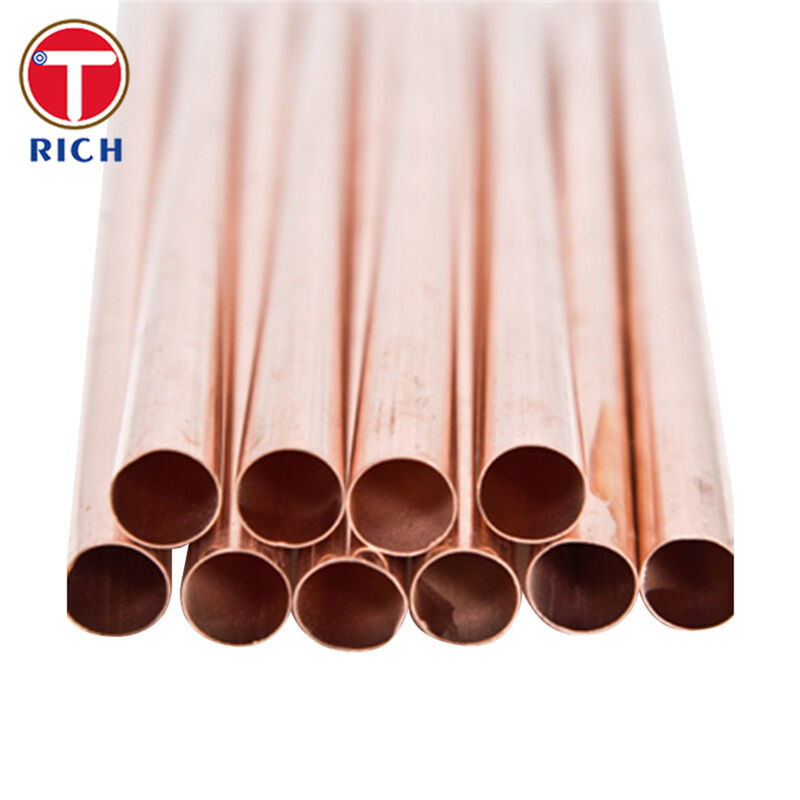

ASTM B75 C12200 तांबे के मिश्र धातु ट्यूब उच्च गुणवत्ता वाले तांबे के मिश्र धातु ट्यूबों के लिए भाप के निशान

सामग्री का वर्णन

ASTM B75 C12200 तांबा मिश्र धातु ट्यूब एक निर्बाध है,सामान्य इंजीनियरिंग सेवा के लिए डिज़ाइन किए गए और विशेष रूप से भाप ट्रैकिंग और निम्न से मध्यम तापमान वाली भाप लाइनों के लिए उपयुक्त ठंडे खींचने वाले फॉस्फोरस-डिऑक्साइड कॉपर (Cu-DHP) ट्यूब.

मिश्र धातु (UNS C12200 / Cu-DHP) में शामिल हैंः

• बहुत उच्च तांबा शुद्धता (≥99.9% Cu Ag सहित) एक डीऑक्सीडेंट के रूप में 0.015 ₹ 0.040% फास्फोरस के साथ, हाइड्रोजन embrittlement और अच्छी वेल्डेबिलिटी के लिए प्रतिरोध सुनिश्चित करता है।

• विशिष्ट भाप और संघनित वातावरण में उत्कृष्ट ताप चालकता और अच्छा संक्षारण प्रतिरोध।

यह प्रक्रिया पाइपलाइनों, वाल्वों, उपकरणों और सहायक उपकरणों के भाप ट्रैकिंग के लिए एक मजबूत और आर्थिक विकल्प बनाता है।

विनिर्देश

ग्रेड और मानक

• सामग्रीः फॉस्फोरस-डिऑक्सिडेटेड तांबा, उच्च अवशिष्ट पी (Cu-DHP)

• UNS: C12200

• उत्पाद का रूप: निर्बाध तांबा ट्यूब

• शासी मानकः एएसटीएम बी 75 / बी 75 एम ∙ सीमलेस कॉपर ट्यूब

समकक्ष पदनाम (संदर्भ के लिए)

• EN: Cu-DHP, CW024A

• JIS: C1220 (ट्यूब के लिए C1220T)

• GB: TP2 (फोस्फोरस-डिऑक्साइड तांबा ट्यूब)

• जीओएसटी: जीओएसटी 617 तांबे के ट्यूबों में प्रयुक्त एम1एफ प्रकार के डीऑक्सीडेटेड तांबे

निर्माण प्रक्रिया

• निर्बाध, गर्म और ठंडे खींचे गए ट्यूब

• या तो आपूर्ति की जाती हैः

  • पूरी तरह से एनील्ड (नरम रोल / सीधी लंबाई)

  • अनुरोध पर हल्का या कठोर खींचा गया

वाष्प ट्रैकिंग के लिए विशिष्ट आयाम
(डिजाइन पर निर्भर करता है; नीचे सामान्य ट्रैसर आकार हैं)

• बाहरी व्यास (ओडी): 3/8 " (9.52 मिमी), 1/2" (12.7 मिमी) आमतौर पर इस्तेमाल किया जाता है; 1/4" 7/8" ओडी उपलब्ध है

• दीवार की मोटाईः आम तौर पर 0.9 ′′1.2 मिमी 3/8 " ′′1/2" ओडी ट्रेसिंग ट्यूबों के लिए

• लम्बाईः

  • समतल घुमावदार रोल: प्रति रोल 50-150 मीटर तक (आम)

  • सीधी लंबाईः 3 ̊6 मीटर मानक; अनुरोध पर कस्टम

वितरण की स्थिति और समाप्ति

• तापमानः आसान झुकने के कारण भाप के निशान के लिए O60 (नरम एनील्ड) को प्राथमिकता दी जाती है; उच्च शक्ति की आवश्यकता होने पर कठोर tempers (H55/H80 आदि) उपलब्ध हैं

• अंतः सादा अंत, कटा हुआ; अनुरोध पर अन्य अंत तैयारी

• सतहः साफ, चमकदार या हल्का ऑक्साइड, भाप और संघनक सेवा के लिए आंतरिक स्वच्छता नियंत्रित

मुख्य विशेषताएं

1. वाष्प ट्रैकिंग तापमान के लिए अनुकूलित

   • एएसटीएम बी 75 के तहत सी 12200 तांबा ट्यूब का उपयोग द्रव और भाप लाइनों में व्यापक रूप से किया जाता है और निम्न और मध्यम दबाव वाली भाप सेवा के लिए विशिष्ट उच्च तापमान पर ताकत बनाए रखता है।

2. उत्कृष्ट ताप चालकता

   • उच्च थर्मल चालकता (लगभग 196 W/m·K) भाप से ट्रैक लाइन में कुशल गर्मी हस्तांतरण को सक्षम करती है, जिससे ट्रेसर्स की संख्या और भाप की खपत कम हो जाती है।

3. हाइड्रोजन के प्रतिरोध

   • फास्फोरस डीऑक्सीकरण से विघटित ऑक्सीजन कम हो जाती है और भाप की भंगुरता (हाइड्रोजन रोग) को रोका जा सकता है, जो गर्म, नम सेवा में तांबे के लिए एक महत्वपूर्ण आवश्यकता है।

4. वाष्प/कंडेनसेट में उच्च संक्षारण प्रतिरोध

   • C12200 और संबंधित Cu-DHP मिश्र धातुओं में पानी, भाप और कई औद्योगिक वातावरण में सामान्य संक्षारण और छेद के प्रति बहुत अच्छा प्रतिरोध है, जो भाप लाइनों और ट्रेसर्स में लंबे सेवा जीवन का समर्थन करता है.

5. मोड़ना, ढालना और जोड़ना आसान

   • उत्कृष्ट ठंड-प्रक्रियाशीलता और ब्राज़िंग/सोल्डरिंग विशेषताओं से तंग-रेडियस मोड़, प्रक्रिया पाइप के चारों ओर रोलिंग और विश्वसनीय जोड़ (ब्राज़, सोल्डर्ड, संपीड़न फिटिंग) की अनुमति मिलती है।

6. प्रमाणित मानक गुणवत्ता

   • एएसटीएम बी75 तांबे के ट्यूबों के लिए यांत्रिक परीक्षण, हाइड्रोजन भ्रष्टता परीक्षण, विस्तार परीक्षण और गैर-विनाशकारी (इडी-करंट / दबाव) परीक्षणों को निर्दिष्ट करता है, जो सुसंगत, ट्रेस करने योग्य गुणवत्ता सुनिश्चित करता है।

7. मध्यम परिस्थितियों के लिए लागत प्रभावी बनाम स्टेनलेस

   • कई डिजाइनों के लिए, तांबे के ट्रेसर ट्यूब को स्टीम सेवा के लिए लगभग 400 ° F (204 ° C) तक की सिफारिश की जाती है जहां यह माध्यम के साथ संगत होता है, स्टेनलेस स्टील की तुलना में कम सामग्री और स्थापना लागत प्रदान करता है।

हमारे फायदे

स्टीम ट्रेसिंग ट्यूब के इंजीनियरों और खरीदारों के सामान्य प्रश्नों के आधार पर, यह उत्पाद और हमारे आपूर्ति दृष्टिकोण प्रमुख चिंताओं को संबोधित करते हैंः

1∙ क्या मेरा भाप तापमान और दबाव के लिए तांबा वास्तव में उपयुक्त है?

• इंजीनियरिंग दिशानिर्देशों के अनुसार तांबे की नली तब उपयुक्त होती है जब संतृप्त भाप का तापमान लगभग 400°F (204°C) से अधिक न हो और जब प्रक्रिया या वातावरण आक्रामक रूप से संक्षारक न हो।

• हमारे C12200 ट्यूबों को आपकी डिजाइन दबाव और लागू पाइपिंग कोड के अनुसार चयनित दीवार मोटाई में आपूर्ति की जाती है;भारी दीवारों को अधिक गंभीर थर्मल साइकिल के लिए प्रदान किया जा सकता है जैसा कि भाप ट्रैकिंग सर्वोत्तम अभ्यास दस्तावेजों द्वारा अनुशंसित है.

हम क्या प्रदान करते हैं

• आवेदन समीक्षा (वाष्प दबाव, तापमान, माध्यम, वातावरण) और मार्गदर्शन जब C12200 तांबा आदर्श है और जब 316L स्टेनलेस ट्रेसर ट्यूब एक बेहतर विकल्प है।

• आपके आंतरिक मानकों और परियोजना विनिर्देशों के अनुरूप दीवार मोटाई चयन और प्रलेखन।

2∙ ∙ जंग और संघनक सफाई के बारे में क्या? ∙

डिजाइन गाइड बताते हैं कि तांबा किफायती है लेकिन जल रसायन खराब होने पर जंग के उत्पाद जाल और उपकरणों को दूषित कर सकते हैं।

हमारा दृष्टिकोण

• हम बहुत कम अशुद्धियों के स्तर के साथ नियंत्रित रसायन Cu-DHP पिघल से C12200 की आपूर्ति और भाप, पानी, और गर्मी विनिमय प्रणालियों में सिद्ध सेवा.

• अनुरोध पर, हम प्रदान कर सकते हैंः

  • महत्वपूर्ण वाष्प/कंडेनसेट प्रणालियों के लिए पूर्व-साफ़ / आंतरिक रूप से साफ किए गए ट्यूब

  • आपके संघनक उपचार कार्यक्रम के साथ संगतता के बारे में मार्गदर्शन

  • अत्यधिक संक्षारक या दूषित सेवाओं के लिए वैकल्पिक 316L ट्रैसर समाधान

3मुझे कैसे पता चलेगा कि ट्यूब ASTM B75 और परियोजना QA आवश्यकताओं को पूरा करती है?

एएसटीएम बी 75/बी 75 एम में रसायन विज्ञान, यांत्रिक गुणों, विस्तार परीक्षण, हाइड्रोजन भ्रूण परीक्षण और निर्बाध तांबे के ट्यूबों के विनाशकारी परीक्षण के लिए सख्त आवश्यकताओं को परिभाषित किया गया है।

हम क्या प्रदान करते हैं

• सामग्री परीक्षण रिपोर्ट (एन 10204 3.1) जिसमें शामिल हैंः

  • रासायनिक विश्लेषण (Cu, P और अवशेष)

  • तन्यता परीक्षण के परिणाम और कठोरता

  • आवश्यकतानुसार विस्तार/सपाट होने के परीक्षण

  • जब निर्दिष्ट हो, तो एड्डी-करंट या हाइड्रोस्टैटिक/न्यूमेटिक परीक्षण

• गर्मी, कॉइल और बंडल द्वारा पूर्ण अनुरेखण, साथ ही एएसटीएम/ग्राहक विनिर्देशों के अनुरूप पैकेजिंग और मार्किंग।

4. ️क्या मैं लंबी कॉइलों में और विश्वसनीय झुकने के प्रदर्शन के साथ ट्रेसर ट्यूब प्राप्त कर सकता हूँ?

स्टीम ट्रेसिंग डिजाइन दिशानिर्देशों में कुशल स्थापना के लिए लंबे निरंतर रन में 3/8 "और 1/2" ओडी तांबे या स्टेनलेस ट्यूब के उपयोग पर जोर दिया गया है।

यहाँ हमारे फायदे

• उत्कृष्ट लचीलापन के साथ नरम-एन्युअल्ड C12200 कॉइल्स (सामान्य O60 खिंचाव 220 ~ 260 MPa ≥ 40% लम्बाई के साथ) बिना झुर्रियों के प्रक्रिया लाइनों के चारों ओर तंग लपेट की अनुमति देते हैं।

• समतल घुमावदार कॉइल जोड़ों और रिसाव बिंदुओं को कम करते हैं, स्थापना समय और रखरखाव जोखिम को कम करते हैं।

5∙ क्या होगा यदि मुझे बहु-मानक परियोजनाओं के लिए समकक्ष अंकों की आवश्यकता है?

वैश्विक परियोजनाओं में अक्सर एएसटीएम, एन, जेआईएस, जीबी और जीओएसटी दस्तावेज को मिलाया जाता है। क्यू-डीएचपी / सी 12200 में सीडब्ल्यू 024 ए, सी 1220 और टीपी 2 और रूसी एम 1 एफ प्रकार के तांबे के लिए अच्छी तरह से स्थापित क्रॉस-संदर्भ हैं।

हम समर्थन करते हैं

• डेटाशीट और प्रमाणपत्रों में क्रॉस-स्टैंडर्ड मैपिंग (ASTM ️ EN ️ JIS ️ GB ️ GOST)

• मिश्रित मानक चिह्न यदि आपके दस्तावेजों में यूएनएस और स्थानीय दोनों नामों की आवश्यकता होती है

रासायनिक संरचना

यांत्रिक गुण

ग्रेड	मानक/तापमान	तन्य शक्ति Rm (MPa)	उपज शक्ति Rp0.2 (MPa)	लम्बाई A (%)	कठोरता	नोट्स
C12200	एएसटीएम, नरम ओ60	220260	~70 ₹90 (सामान्य)	≥40	50 ¢ 70 एचवी	नरम O60 ट्यूबिंग के लिए विशिष्ट मान।
C12000	एएसटीएम, नरम ओ60	210 ₹250	~ 65 ¢ 85 (सामान्य)	≥35	45 ¢ 65 एचवी	थोड़ी अधिक चालकता, C12200 के समान शक्ति।
CW024A	EN, ट्यूब R200 (एनिमल)	≥200	≈80 (संदर्भ)	≥40	≤ 110 एचबीडब्ल्यू	ट्यूबों के लिए एन क्यू-डीएचपी आर 200 डेटा, टी ≤20 मिमी।
C1220	जेआईएस, एनील्ड (ओ)	≥195	Mr. Richard SHEN Managing Director ईमेल: sales@steel-tubes.com टेलीफोन: +86-13736164628 व्हाट्सएप: 8613736164628 वीचैट: +8613736164628 स्काइप: torichinternational अभी पूछताछ करें संबंधित उत्पाद डोम उत्पादन के साथ ऑटो पार्ट्स एएसटीएम A513 कोल्ड रोलिंग वेल्डेड स्टील ट्यूब Auto Parts ASTM A513 Welded Steel Tubes with DOM production ASTM A513 Electric-Resistance-Welded Carbon and Alloy Steel Mechanical Tubing Applications: for Machinery, Mechanical Engineering 1. Standard: ASTM A513 cold rolling welded precision steel tubes 2. Steel Grade: SAE1010, SAE1020, other materials upon agreement with customers. 3. Production method: Cold rolling on the weled steel tubes, to reach high accuracy on the OD and WT tolerance 4. Size range: O.D.:6-350mm W.T. सर्वोत्तम मूल्य प्राप्त करें हाइड्रोलिक सिस्टम के लिए 25 मिमी डायमीटर ब्राइट एनीलिंग सीमलेस स्टील ट्यूब EN10305-1 E235 E355 NBK Bright Annealing Precision Steel Pipes for Hydraulic Systems EN10305-1 NBK Bright Annealed Precision steel pipes for Hydraulic system OD:4-80 (mm) WT0.5-10 (mm) Length 1000-12000mm Product name: Seamless Precision Steel Pipe Application: for hydraulic systems precision steel pipes for Hydraulic system OD (mm) WT (mm) Length (mm) 4 0.5 5800-6000 4.0 1.0 5800-6000 5.0 1.0 5800-6000 6.0 1.0 5800-6000 6.0 1.5 5800-6000 8.0 1.0 5800-6000 9.5 0.89 5800-6000 सर्वोत्तम मूल्य प्राप्त करें हाइड्रोलिक सिस्टम के लिए प्रेसिजन सीमलेस ब्लैक फॉस्फेटिंग स्टील ट्यूब Steel Pipes with high precision for Hydraulic Systems with Black Phosphating surface Black Phosphated Hydraulic Tubes with High Precision and tight tolerance, the tubes are produced by precision cold drawn and cold rolling, then bright annealed in a protected atmosphere, afterwards it is blackphosphated on the surface Production process: DIN series tubes, cold drawn and bright annealed precision seamless steel tube is used as the tube to be phosphated. The phosphorization is सर्वोत्तम मूल्य प्राप्त करें परिशुद्धता निर्बाध जस्ती स्टील ट्यूब DIN2391 EN103052 ST35.0 ST37 Precision Seamless Galvanized Steel Tubes DIN2391 EN103052 ST35.0 ST37 Production Process: Cold rolling by Cold pilger machine and Cold rolling machine,galvanized and zinc plated could be applied. Cold Rolled and Galvanized Steel Tube Production process: DIN highly accurate, cold rolled and bright seamless steel tube is used as the tube to be galvanized. The outer wall of tube is electroplated. The caps are covered at two ends of tube to prevent from the dust. Main Features: सर्वोत्तम मूल्य प्राप्त करें पूछताछ भेजें नाम * कंपनी का नाम फ़ोन नंबर ईमेल * संदेश * अब सबमिट करें संदेश छोड़ें हम आपको जल्द ही वापस बुलाएंगे! आपका संदेश 20-3,000 वर्णों के बीच होना चाहिए! कृपया अपनी ईमेल देखें! जमा करें अधिक जानकारी से बेहतर संवाद होता है। श्री श्री श्रीमती ठीक है सफलतापूर्वक जमा! हम आपको जल्द ही वापस बुलाएंगे! ठीक है संदेश छोड़ें हम आपको जल्द ही वापस बुलाएंगे! आपका संदेश 20-3,000 वर्णों के बीच होना चाहिए! कृपया अपनी ईमेल देखें! जमा करें कृपया अपना सही ईमेल और विस्तृत आवश्यकताएं (20-3,000 वर्ण) छोड़ दें। ठीक है
