उत्पत्ति के प्लेस:
झेजियांग/चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001 ISO 14001 TS16949
मॉडल संख्या:
जिस G3445

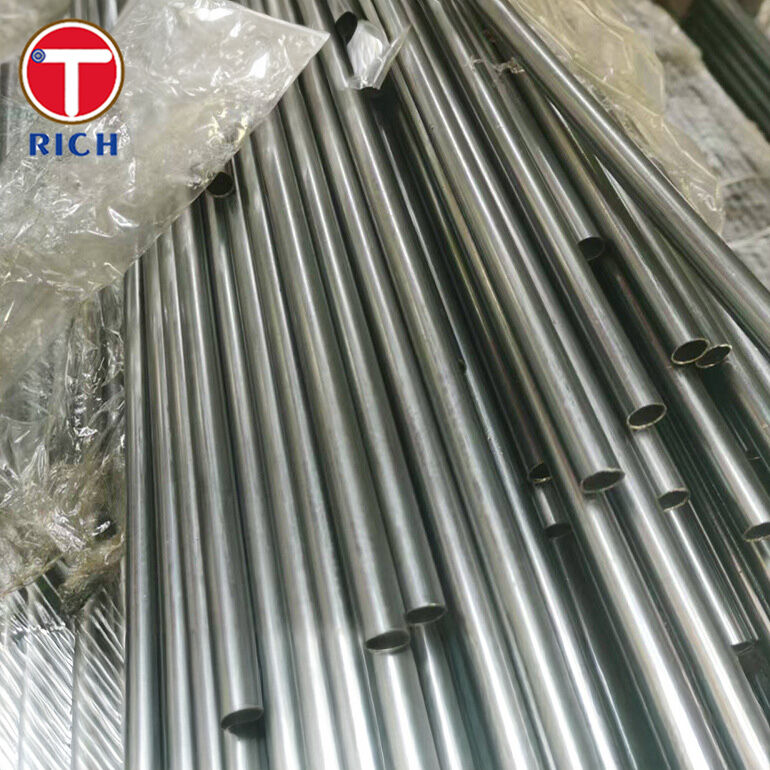

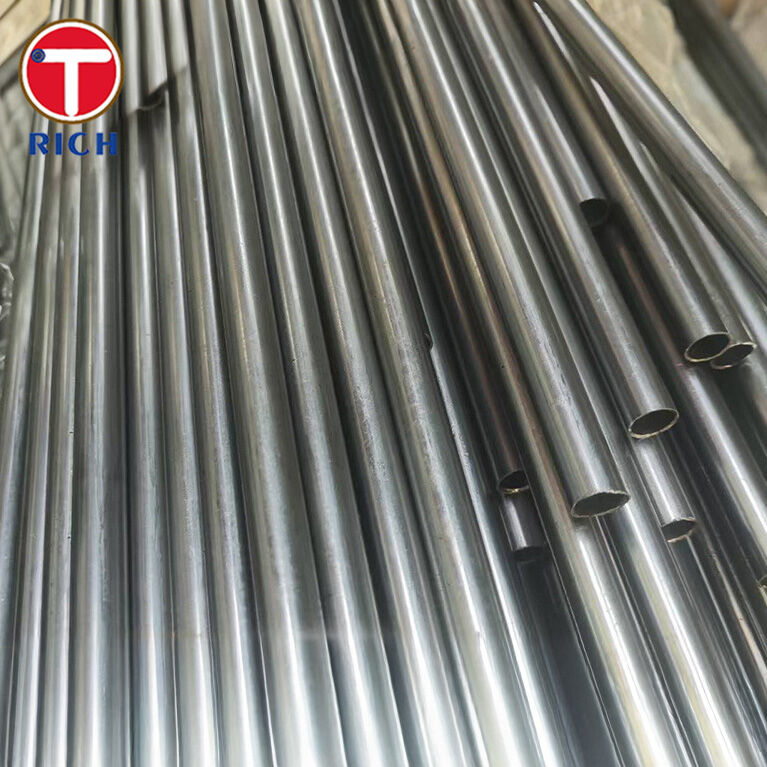

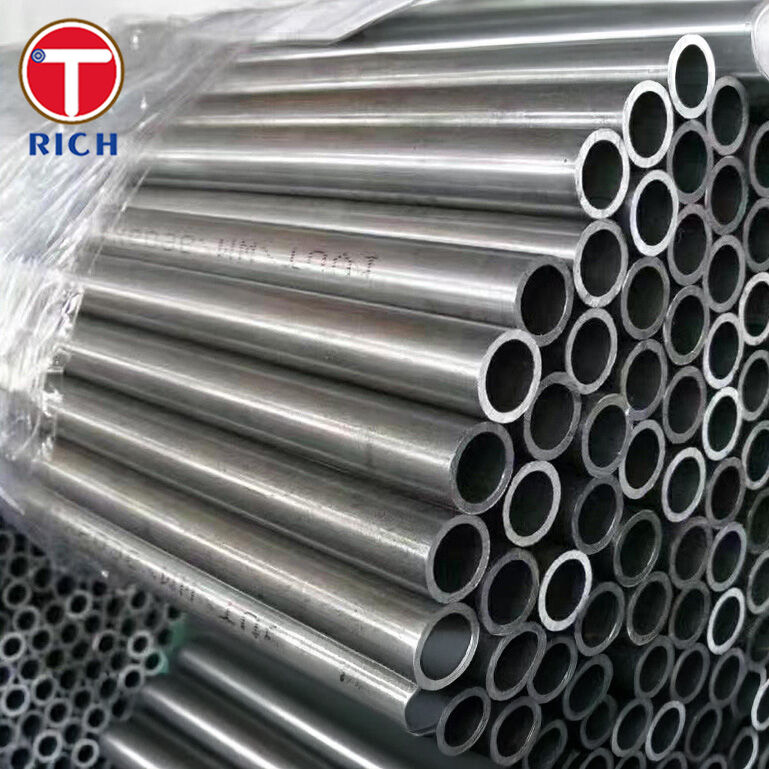

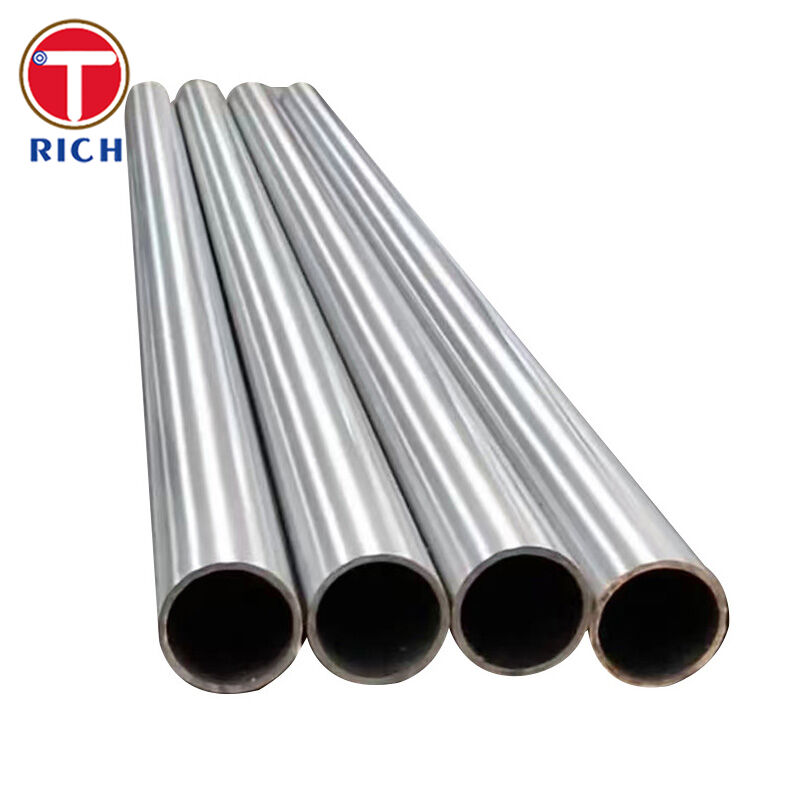

ग्रेड STKM17C एक प्रकार के कार्बन स्टील सीमलेस (या वेल्डेड) ट्यूब को संदर्भित करता है जो JIS G3445 ("मशीन संरचनात्मक प्रयोजनों के लिए कार्बन स्टील ट्यूब") के तहत निर्दिष्ट है।
यह आम तौर पर मशीन संरचना और ऑटोमोटिव अनुप्रयोगों के लिए उपयोग किया जाता है उदाहरण के लिए ऑटोमोटिव फ्रेम, शाफ्ट, सस्पेंशन भागों आदि में घटकों के रूप में।
मानक: JIS G3445 (अंतिम संस्करण, उदाहरण के लिए 2021)
स्टील ग्रेड: STKM17C (कभी-कभी ¢ ग्रेड 7, C-प्रकार / ठंडा समाप्त कार्बन स्टील ट्यूब ¢ के रूप में जाना जाता है)
विनिर्माण के तरीके: गरम-वाल्व्ड सीमलेस, कोल्ड-ट्रैक सीमलेस या वेल्डेड ट्यूब, आवश्यकता के आधार पर।
सामान्य ट्यूब आकार सीमाएं: बाहरी व्यास और दीवार की मोटाई आपूर्तिकर्ता/निर्दिष्टीकरण के आधार पर भिन्न होती है।JIS G3445 ट्यूबों के लिए विशिष्ट व्यास सीमा छोटे परिशुद्धता ट्यूब से बड़े संरचनात्मक ट्यूब तक होती है (उपयोग के आधार पर).
संतुलित कार्बन सामग्री कम कार्बन संरचनात्मक ट्यूबों की तुलना में अपेक्षाकृत उच्च शक्ति प्रदान करती है, जबकि उचित रूप और वेल्डेबिलिटी को बरकरार रखती है।
उच्च कार्बन (और मैंगनीज) सामग्री के कारण, STKM17C ट्यूबें बेहतर कठोरता और ′′आकार पकड़ने की क्षमता ′′उपयोगी प्रदान करती हैं जहां ट्यूब को भार या तनाव (जैसे शाफ्ट,संरचनात्मक घटक, आदि)
नियंत्रित अशुद्धियाँ (कम फॉस्फोरस और सल्फर) कठोरता में सुधार करती हैं और प्रसंस्करण के दौरान दोषों को कम करती हैं (जैसे वेल्डिंग, झुकना, ठंडा बनाना) ।
ऑटोमोबाइल विनिर्माण और मैकेनिकल इंजीनियरिंग में सामान्य प्रक्रियाओं के लिए अच्छी प्रयोज्यताः वेल्डिंग, मशीनिंग, कोल्ड फॉर्मिंग, झुकने आदि।
| ग्रेड | C (wt%) | सी (अधिकतम) | एमएन (डब्ल्यूटी%) | पी (अधिकतम) | S (अधिकतम) |
|---|---|---|---|---|---|
| STKM17C | 0.45 ¥ 0.55 | ≤ 0.40 | 0.40 100 | ≤ 0.04 | ≤ 0.04 |
| STKM16C | 0.35 ¥ 0.45 | ≤ 0.40 | 0.40 100 | ≤ 0.04 | ≤ 0.04 |
| STKM15C | ~ 0.42 ¢ 0.50 | ||||
| STKM14C | ~ 0.30 ¢ 0.55 | ||||
| STKM19C | ~ 0.25 ¢ 0.55 |
| ग्रेड | तन्य शक्ति, σ_b (मिनट) | प्रतिरोध शक्ति/प्रूफ तनाव, σ_s (मिनट) | लम्बाई, δ (मिनट) |
|---|---|---|---|
| STKM17C | ≥ 650 एमपीए | ≥ 480 एमपीए | ≥ 10% (अनुदैर्ध्य परीक्षण) |
| STKM16C (तुलना के लिए) | ~ 620 एमपीए | ≥ 460 एमपीए | ≥ 12% |
| STKM15C | ~ 580 एमपीए | ~ 430 एमपीए | ≥ 12% |
| STKM14C | ~ 550 एमपीए | ~ 410 एमपीए | ≥ 15% |
| STKM19C | ~ 550 एमपीए | ~ 410 एमपीए | ≥ 15% |
मुख्य मानक:JIS G3445मशीनों के संरचनात्मक प्रयोजनों के लिए कार्बन स्टील के ट्यूब
विनिर्माण और वितरण की शर्तें, रासायनिक संरचना, यांत्रिक परीक्षण, और चिह्नित आवश्यकताएं JIS G3445 (और संबंधित संदर्भित JIS परीक्षण मानकों, जैसेतन्यता परीक्षण के लिए, समतलता परीक्षण, झुकने का परीक्षण) ।
ऑटोमोबाइल घटकों (चैसी भागों, निलंबन घटकों, शाफ्ट, संरचनात्मक समर्थन) जहां उच्च शक्ति और विश्वसनीयता की आवश्यकता होती है।
यांत्रिक संरचनाएं और मशीनरीः फ्रेम, मशीन के भाग, समर्थन, शाफ्ट, ट्यूबलर घटक जो तनाव या भार के अधीन होते हैं।
साइकिल, फर्नीचर, उपकरण संरचनात्मक फ्रेम (हालांकि कम मांग वाले अनुप्रयोगों के लिए, कम कार्बन वाले एसटीकेएम को प्राथमिकता दी जा सकती है) ।
ड्राइव शाफ्ट, सस्पेंशन स्ट्राउट या सपोर्ट, फ्रेम या सबफ्रेम में संरचनात्मक ट्यूब
