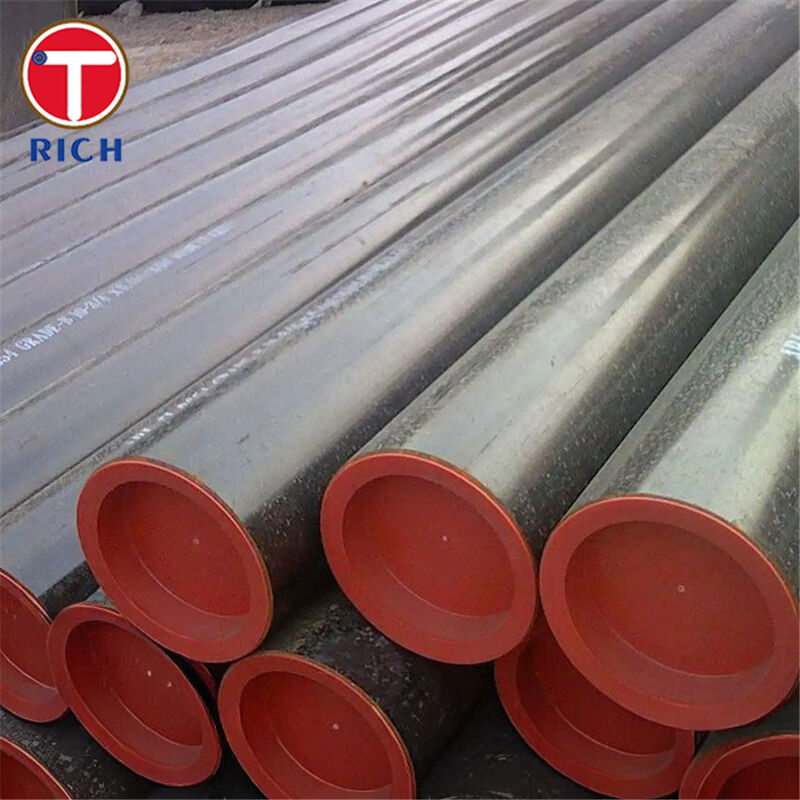

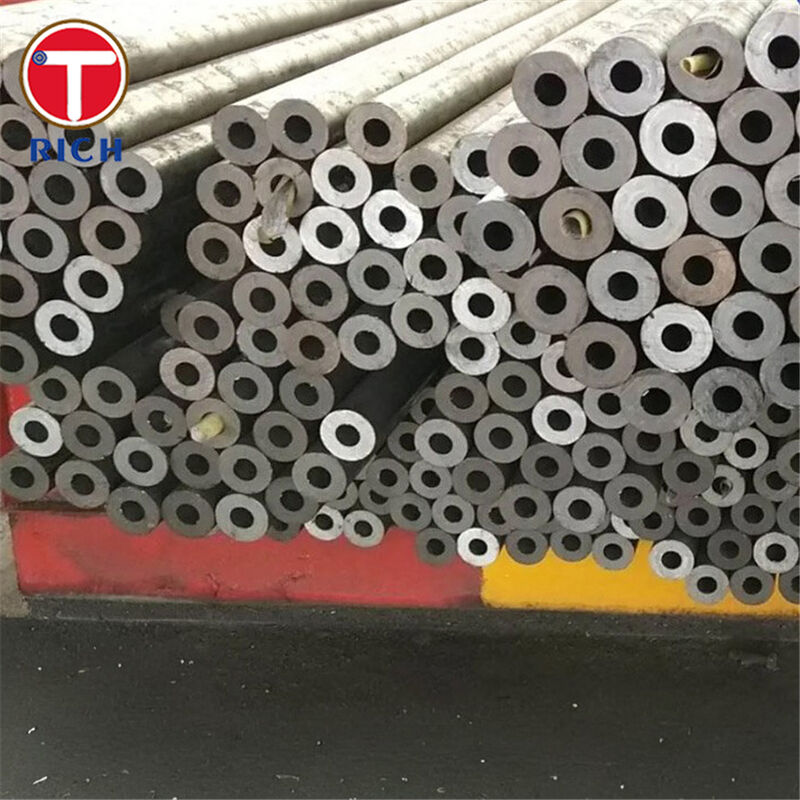

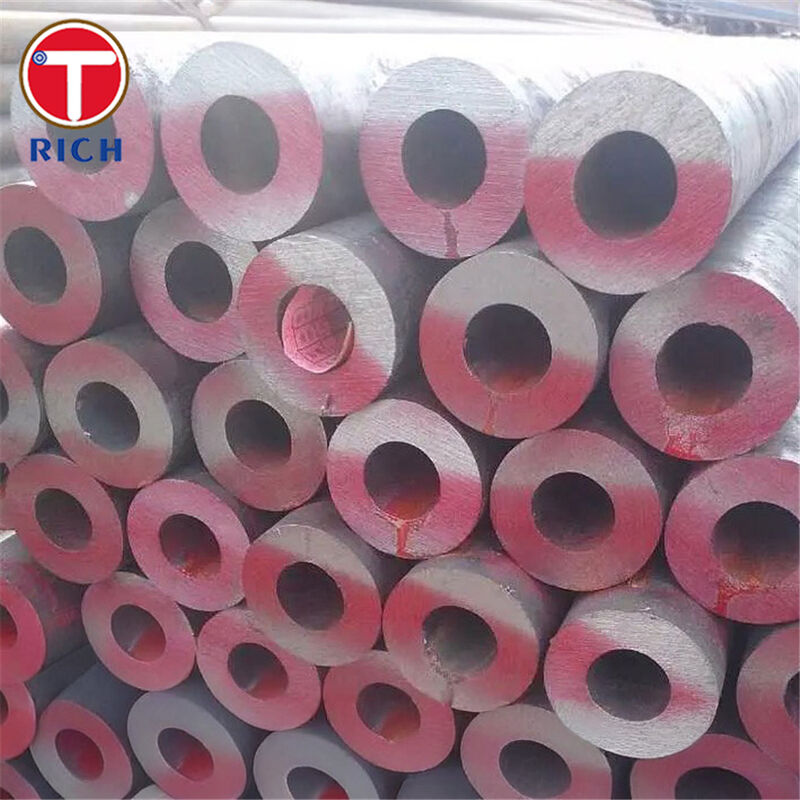

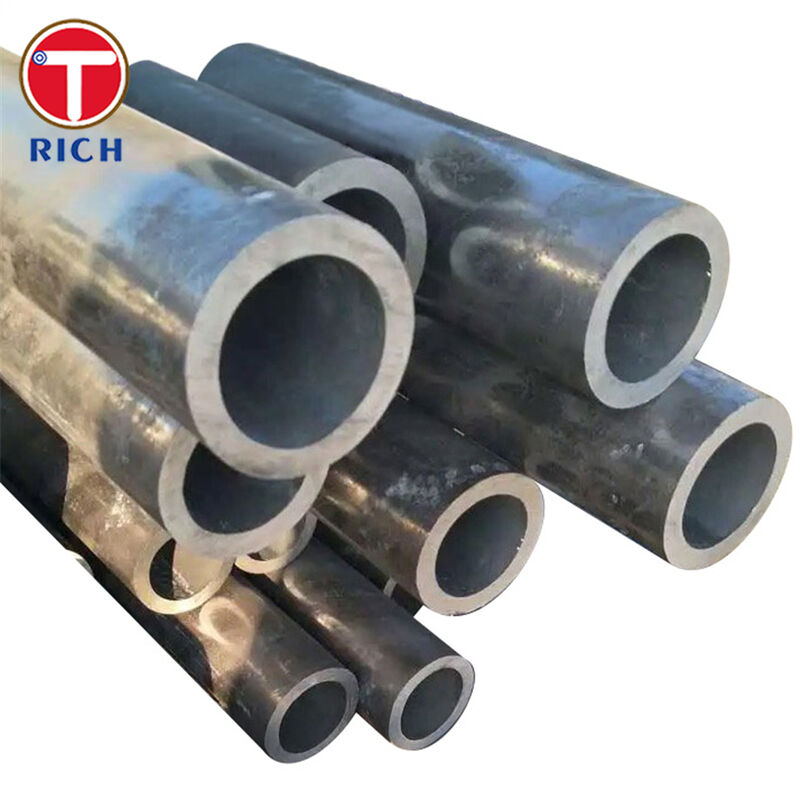

एसटीकेएम 13ए कार्बन स्टील सीमलेस प्रेसिजन ट्यूब, मैकेनिकल इंजीनियरिंग के लिए मोटी दीवार वाली
उत्पाद का विवरण
एसटीकेएम 13ए प्रिसिजन स्टील ट्यूब
,मोटी दीवार वाली निर्बाध परिशुद्धता ट्यूब
,मैकेनिकल इंजीनियरिंग कार्बन स्टील ट्यूब
मैकेनिकल इंजीनियरिंग के लिए एसटीकेएम 13ए कार्बन स्टील सीमलेस प्रेसिजन ट्यूब (घनी दीवार वाला)
सामग्री
एसटीकेएम 13ए एक जेआईएस ग्रेड कार्बन स्टील ट्यूब है जो मशीन-संरचनात्मक और सामान्य यांत्रिक भागों के लिए डिज़ाइन किया गया है। एक निर्बाध सटीक ट्यूब के रूप में,यह आम तौर पर गर्म-समाप्त निर्बाध ट्यूबिंग के बाद ठंडे प्रसंस्करण द्वारा उत्पादित किया जाता है (ईउदाहरण के लिए, ठंड ड्राइंग) आयामी सटीकता, सतह खत्म और स्थिरता में सुधार प्राप्त करने के लिए विशेष रूप से मोटी दीवारों वाले लोड-असर घटकों और मशीनिंग-गहन भागों के लिए महत्वपूर्ण है।
एसटीकेएम 13ए के लिए विशिष्ट रासायनिक डिजाइन उद्देश्य संतुलित शक्ति, लचीलापन, वेल्डेबिलिटी और मशीनीकरण के लिए मध्यम कार्बन सामग्री पर जोर देता है।
विनिर्देश
-
विनिर्माणः निर्बाध ट्यूब; सटीक आकार आमतौर पर आवश्यक सहिष्णुता और सतह की गुणवत्ता के आधार पर ठंड वर्किंग (ठंडे ड्राइंग / ठंड रोलिंग) द्वारा प्राप्त किया जाता है।
-
विशिष्ट आपूर्ति रेंज (अनुकूलन योग्य):
-
बाहरी व्यास (OD): 4 ¢ 380 मिमी
-
दीवार की मोटाई (WT): 0.525 मिमी
-
लम्बाईः 3,000×12,000 मिमी (रैंडम/समझौते के अनुसार तय लंबाई)
-
-
आयामी सहिष्णुता (उदाहरण संदर्भ):
-
ओडी सहिष्णुताः ओडी < 50 मिमी होने पर ±0.5 मिमी; ओडी ≥ 50 मिमी होने पर ±1%
-
WT सहिष्णुताः +0.6 / -0.5 मिमी जब WT < 4 मिमी; +15% / -12.5% जब WT ≥ 4 मिमी
-
-
प्रसव की शर्तें (अनुरोध पर उपलब्ध, सटीक ट्यूबों के लिए विशिष्ट): +C / +LC / +SR / +A / +N
मुख्य विशेषताएं
-
मैकेनिकल भार, टक्कर और थकान के लिए प्रवण भागों के लिए मोटी दीवार ताकत रिजर्व
-
वेल्डेड ट्यूबिंग के मुकाबले बेहतर दबाव क्षमता और एकरूपता के लिए निर्बाध संरचना
-
मशीनिंग, मोड़, ड्रिलिंग और थ्रेडिंग के लिए उपयुक्त सटीक तैयार सतहें
-
मोल्डिंग और मशीनिंग की जरूरतों के अनुरूप लचीला गर्मी उपचार विकल्प (तनाव मुक्त / एनील / सामान्य)
हमारे फायदे
-
क्या ट्यूब सीएनसी मशीनिंग के लिए सख्त सहिष्णुता और दोहराव को पूरा करेगा?
हाँ. सटीक ट्यूबों को आम तौर पर ठंडे ड्राइंग द्वारा समाप्त किया जाता है, एक प्रक्रिया विशेष रूप से तंग आयामी सहिष्णुता और डाउनस्ट्रीम मशीनिंग के लिए बेहतर स्थिरता प्राप्त करने के लिए उपयोग की जाती है। -
क्या सतह खत्म उपकरण के पहनने को कम करने और सील प्रदर्शन में सुधार करने के लिए पर्याप्त है?
हम नियंत्रित वितरण राज्यों में सटीक ट्यूबिंग की आपूर्ति कर सकते हैं (जैसे, +SR, +A, +N) ।और कुछ सटीक-ट्यूब वितरण के लिए सतह मोटाई को माइक्रोमीटर स्तर के लक्ष्यों तक नियंत्रित किया जा सकता है (परियोजना-निर्भर).
यदि आपका आवेदन हाइड्रोलिक सीलिंग (जैसे, सिलेंडर आंतरिक) है, तो हम आवश्यक Ra के आधार पर सही मार्ग (सटीक ट्यूब → जरूरत पड़ने पर शॉनिंग / स्किविंग-रोलर पॉलिशिंग) की सिफारिश करेंगे। -
आप ट्यूब अखंडता (एनडीटी) और यांत्रिक अनुपालन की जांच कैसे करते हैं?
हम निरीक्षण योजनाओं का समर्थन करते हैं जिसमें तन्यता परीक्षण और गठन परीक्षण (सपाट / फ्लेरिंग) शामिल हैं जहां आवश्यक हो, साथ ही वर्दी करंट, चुंबकीय प्रवाह रिसाव,या परियोजना के जोखिम प्रोफ़ाइल और मानक आवश्यकताओं के आधार पर अल्ट्रासोनिक परीक्षण. -
क्या आप अंतरराष्ट्रीय परियोजनाओं के लिए ट्रेसेबिलिटी और मिल टेस्ट सर्टिफिकेट प्रदान कर सकते हैं?
हाँ. हम वैश्विक व्यापार की आम अपेक्षाओं के अनुरूप प्रलेखन पैकेज प्रदान कर सकते हैं (उदाहरण के लिए, गर्मी/बैच ट्रेस करने की क्षमता और एमटीसी प्रथाएं जो व्यापक रूप से एन 10204 फ्रेमवर्क के तहत उपयोग की जाती हैं जब अनुरोध किया जाता है) ।
रासायनिक संरचना
| ग्रेड | मानक प्रणाली | सी | हाँ | एमएन | पी | एस |
|---|---|---|---|---|---|---|
| एसटीकेएम 13ए | JIS G 3445 | ≤0.25 | ≤0.35 | 0.30 ¢ 0.90 | ≤0.040 | ≤0.040 |
| 1020 | एएसटीएम ए519 | 0.18 ¢ 0.23 |
