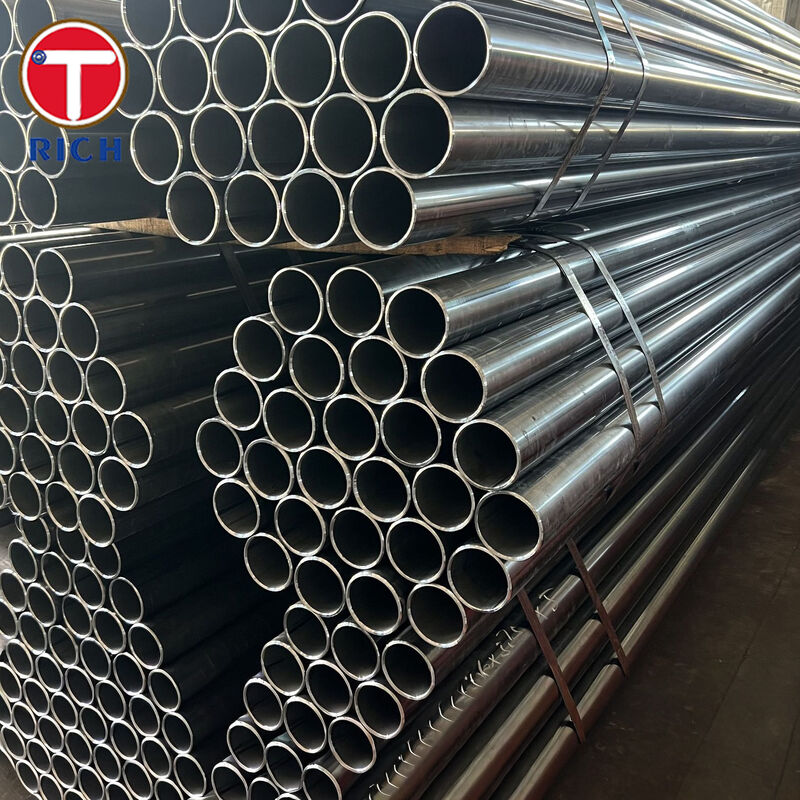

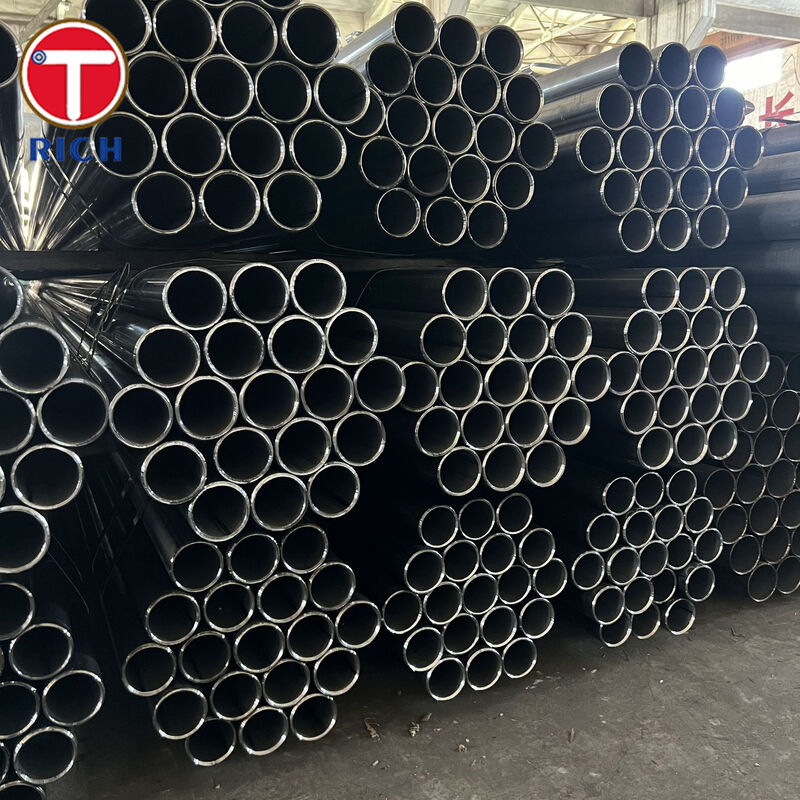

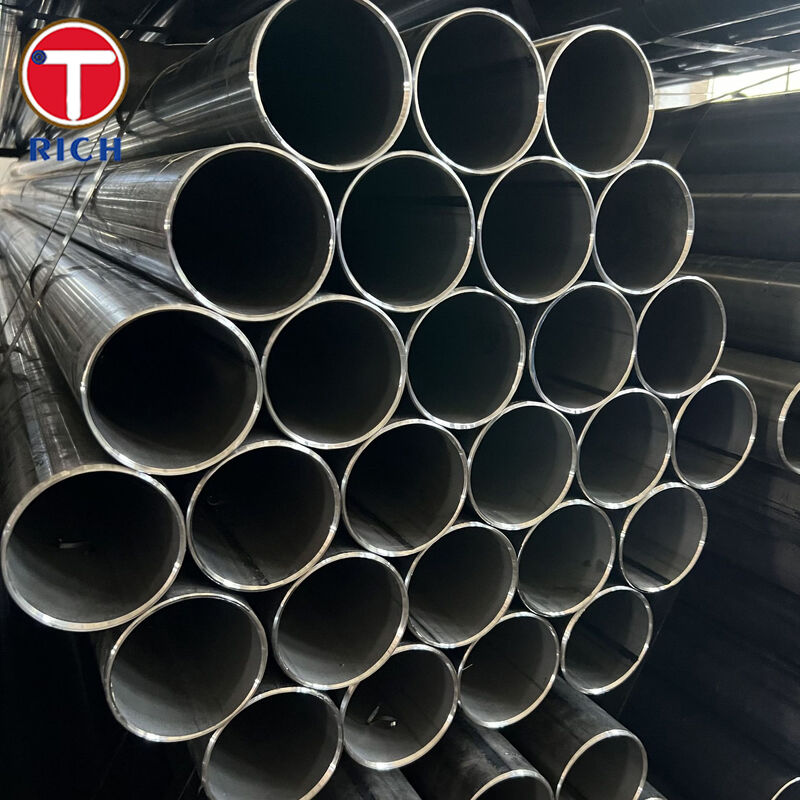

सीडीडब्ल्यू पाइप (छोटे व्यास) — ऑटोमोटिव पार्ट्स के लिए कोल्ड ड्रॉन वेल्डेड प्रेसिजन स्टील ट्यूब
सामग्री
यह उत्पाद एक कोल्ड ड्रॉन वेल्डेड (सीडीडब्ल्यू) प्रेसिजन स्टील ट्यूब है: स्टील स्ट्रिप को बनाया और वेल्ड किया जाता है एक ट्यूब में, फिर कोल्ड ड्रॉन प्राप्त करने के लिए उच्च आयामी सटीकता, बेहतर संकेंद्रण, और एक अधिक चिकनी सतह—ऑटोमोटिव घटकों के लिए आदर्श है जिन्हें स्थिर फिट-अप, दोहराने योग्य बनाने और सुसंगत यांत्रिक प्रदर्शन की आवश्यकता होती है।
विशेषताएँ
-
प्रकार: वेल्डेड कोल्ड ड्रॉन प्रेसिजन ट्यूब (सीडीडब्ल्यू)
-
आकार फोकस: छोटा व्यास (विशिष्ट ऑटोमोटिव रेंज; कस्टम उपलब्ध)
-
आदेश आयाम: ओडी/आईडी, ओडी/डब्ल्यूटी, या आईडी/डब्ल्यूटी (आवश्यकतानुसार)
-
डिलीवरी की स्थिति (प्रति एप्लिकेशन चुनें): +C, +LC, +SR, +A, +N
-
सतह खत्म: चिकनी आंतरिक/बाहरी सतहें; मानक अधिकतम सतह खुरदरापन आवश्यकता निर्दिष्ट की जा सकती है
-
निरीक्षण: आयामी जाँच, तन्य परीक्षण, दृश्य निरीक्षण; वैकल्पिक खुरदरापन रिपोर्टिंग और एनडीटी निर्दिष्ट किया जा सकता है
-
संक्षारण संरक्षण और पैकेजिंग: अस्थायी संक्षारण संरक्षण आमतौर पर आपूर्ति की जाती है जब तक कि अन्यथा सहमति न हो
मुख्य विशेषताएँ
-
सटीक ओडी/आईडी और दीवार नियंत्रण स्वचालित असेंबली और टाइट-फिट पार्ट्स के लिए
-
बेहतर सतह गुणवत्ता कोल्ड ड्राइंग के बाद, कम-घर्षण गति भागों और साफ बनाने का समर्थन करता है
-
स्थिर यांत्रिक गुण डिलीवरी की स्थिति (+SR / +N आमतौर पर संतुलित शक्ति और फॉर्मेबिलिटी के लिए चुना जाता है) द्वारा चयन योग्य
-
अच्छी वेल्डबिलिटी और फॉर्मेबिलिटी झुकने, विस्तार, भड़कने और बाद में निर्माण के लिए
हमारे लाभ
-
“क्या आप रोबोटिक/स्वचालित असेंबली के लिए तंग सहनशीलता और सतह आवश्यकताओं को बनाए रख सकते हैं?”
हाँ। सटीक अनुप्रयोगों को परिभाषित सहनशीलता प्रणालियों और एक निर्दिष्ट अधिकतम सतह खुरदरापन आवश्यकता द्वारा समर्थित किया जाता है; अतिरिक्त खुरदरापन माप/रिपोर्टिंग पर भी सहमति हो सकती है। -
“आप वेल्ड सीम अखंडता कैसे सुनिश्चित करते हैं और छिपे हुए दोषों को कैसे रोकते हैं?”
हम गैर-विनाशकारी परीक्षण (एनडीटी) निर्दिष्ट के रूप में (उदाहरण के लिए, अनुदैर्ध्य खामियों और रिसाव-तंगता सत्यापन के लिए एडी करंट टेस्टिंग) के साथ ट्यूब की आपूर्ति कर सकते हैं। एडी करंट सिद्धांतों और स्वीकृति-आधारित निरीक्षण का उपयोग वेल्डेड ट्यूब गुणवत्ता नियंत्रण के लिए व्यापक रूप से किया जाता है। -
“क्या आप ऑडिट के लिए पूर्ण ट्रेसबिलिटी और निरीक्षण प्रमाणपत्र प्रदान करते हैं?”
हाँ। हम EN 10204 निरीक्षण दस्तावेजों (उदाहरण के लिए, आवश्यकतानुसार 3.1/3.2) का समर्थन करते हैं और मार्किंग विकल्पों (निर्दिष्ट होने पर कास्ट/हीट पहचान सहित) के माध्यम से हीट/लॉट ट्रेसबिलिटी बनाए रख सकते हैं।
रासायनिक संरचना
| ग्रेड | स्टील नंबर | सी अधिकतम | सीआई अधिकतम | एमएन अधिकतम | पी अधिकतम | एस अधिकतम | अल (कुल) न्यूनतम |
|---|---|---|---|---|---|---|---|
| ई155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| ई195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| ई235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| ई275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| ई355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
यांत्रिक गुण
| ग्रेड | स्टील नंबर | +SR: Rm min (MPa) | +SR: ReH min (MPa) | +SR: A min (%) | +N: Rm (MPa) | +N: ReH min (MPa) | +N: A min (%) |
|---|---|---|---|---|---|---|---|
| ई155 | 1.0033 | 350 | 245 | 18 | 270–410 | 155 | 28 |
| ई195 | 1.0034 | 370 | 260 | 18 | 300–440 | 195 | 28 |
| ई235 | 1.0308 | 440 | 325 | 14 | 340–480 | 235 | 25 |
| ई275 | 1.0225 | 510 | 375 | 12 | 410–550 | 275 | 22 |
| ई355 | 1.0580 | 590 | 435 | 10 | 490–630 | 355 | 22 |
मानक
-
एएसटीएम: एएसटीएम ए513 (ईआरडब्ल्यू मैकेनिकल टयूबिंग; सीडीडब्ल्यू/डीओएम-प्रकार की फिनिशिंग प्रकार/आवश्यकता द्वारा निर्दिष्ट)
-
ईएन: ईएन 10305-2 (वेल्डेड कोल्ड ड्रॉन प्रेसिजन ट्यूब; डिलीवरी की स्थिति +C/+LC/+SR/+A/+N)
-
गोस्ट: गोस्ट 10704 (इलेक्ट्रिक-वेल्डेड स्टील ट्यूब; वेल्डेड ट्यूब आपूर्ति श्रृंखला के लिए आमतौर पर संदर्भित)
-
जेआईएस: जेआईएस जी3445 (मशीन संरचनात्मक उद्देश्यों के लिए कार्बन स्टील ट्यूब)
-
जीबी: जीबी/टी 24187 (कोल्ड-ड्रॉन प्रेसिजन सिंगल वेल्डेड स्टील ट्यूब)
अनुप्रयोग क्षेत्र
प्राथमिक उद्योग: ऑटोमोटिव, सामान्य इंजीनियरिंग, मशीनरी निर्माण, हाइड्रोलिक/न्यूमेटिक-संबंधित असेंबली, और सटीक संरचनाएं।
ऑटोमोटिव में इसका उपयोग कहाँ किया जाता है (उदाहरण):
-
शॉक अवशोषक / डैम्पर घटक (इनर ट्यूब, स्लीव)
-
स्टीयरिंग और चेसिस पार्ट्स (स्पेसर्स, स्लीव, सपोर्ट ट्यूब)
-
सीट संरचनाएं और सुरक्षा उप-असेंबली (सटीक संरचनात्मक ट्यूब)
-
मशीनीकृत ट्यूबलर पार्ट्स प्रेस-फिट, बुशिंग और बेयरिंग सीटों के लिए सुसंगत आईडी/ओडी की आवश्यकता होती है
