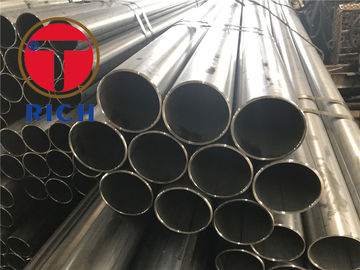

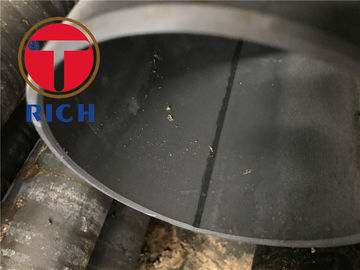

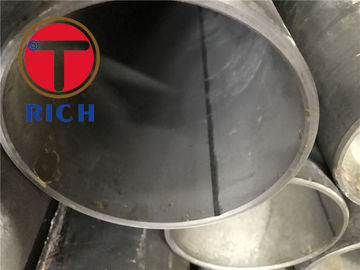

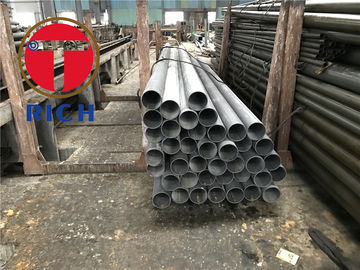

एन 10217-4 195TR1 P235TR1 P265TR1 दबाव प्रयोजनों के लिए कार्बन स्टील ट्यूब वेल्डेड

उत्पाद विवरण

EN10217-4 दबाव प्रयोजनों के लिए वेल्डेड स्टील ट्यूब

EN10217-4 दबाव उद्देश्यों के लिए वेल्डेड स्टील ट्यूब - तकनीकी वितरण की स्थिति -
भाग 4: निर्दिष्ट कम तापमान के साथ इलेक्ट्रिक वेल्डेड गैर-मिश्र धातु स्टील ट्यूब
गुण

सामग्री:
पूरी तरह से मार डाला इस्पात, एक अनाज अनाज के आकार के साथ ठीक अनाज स्टील।

स्टील के नाम:
EN10027-1 और CR10260 के अनुसार

निर्माण:
एचएफडब्ल्यू उच्च आवृत्ति वेल्डेड
SAW जलमग्न चाप वेल्डेड - अनुदैर्ध्य सीम - SAWH
- पेचदार सीवन - SAWL

वेल्डिंग प्रक्रिया:
जलमग्न ard वेल्डेड (SAW) ट्यूबों के लिए वेल्डिंग प्रक्रिया का परीक्षण और निरीक्षण EN10217-1 के अनुसार देखा और अनुमोदित किया गया है

उपस्थिति और सामान्य:
वेल्ड क्षेत्र दरारें, संलयन की कमी और पैठ की कमी से मुक्त हैं
ट्यूब बाहरी सतह के दोषों से मुक्त होते हैं जिन्हें दृश्य परीक्षा द्वारा पता लगाया जा सकता है।

रिसाव tigthtness:

ट्यूब रिसाव-जकड़न के लिए एक हाइड्रोस्टैटिक परीक्षण या विद्युत चुम्बकीय परीक्षण पारित करेंगे

गैर विनाशकारी परीक्षण:

सभी ईडब्ल्यू और बीडब्ल्यू ट्यूब के वेल्ड सीम की पूरी लंबाई को अनुदैर्ध्य imferfections का पता लगाने के लिए एक गैर-विनाशकारी परीक्षण के अधीन किया जाएगा।

सभी SAW ट्यूबों के वेल्ड सीम की पूरी लंबाई को खामियों का पता लगाने के लिए एक गैर-विनाशकारी परीक्षण के अधीन किया जाएगा।

सीधा:

किसी भी ट्यूब की लंबाई L से सीधे विचलन 0.0015L से अधिक नहीं होगा।

किसी भी एक मीटर की लंबाई से सीधे विचलन 3 मिमी से बाहर नहीं निकलेंगे।

सिरों की तैयारी:

ट्यूब को चौकोर कट सिरों के साथ दिया जाएगा। सिरों को अत्यधिक गड़गड़ाहट से मुक्त किया जाएगा।

EN10217-1AnnexA के अनुसार जलमग्न चाप वेल्डेड (SAW) ट्यूबों के लिए वेल्डिंग प्रक्रिया का परीक्षण और निरीक्षण

SA102 ट्यूबों के लिए वेल्डिंग प्रक्रिया का परीक्षण और निरीक्षण EN10217-1 अनुलग्नक के अनुसार देखा और अनुमोदित किया गया

ट्यूब विनिर्माण प्रक्रिया, मार्ग और वितरण की स्थिति:

EN10217-1 भाग 1: निर्दिष्ट कमरे के तापमान गुणों के साथ गैर-मिश्र धातु इस्पात ट्यूब

EN10217-2 भाग 2: निर्दिष्ट ऊँचाई वाले इलेक्ट्रिक वेल्डेड गैर-मिश्र धातु और मिश्र धातु इस्पात ट्यूब
तापमान गुण

EN10217-3 भाग 3: मिश्र धातु ठीक अनाज स्टील ट्यूब

EN10217-5 भाग 4: निर्दिष्ट कम तापमान के साथ इलेक्ट्रिक वेल्डेड गैर-मिश्र धातु स्टील ट्यूब
गुण

EN10217-5 भाग 5: निर्दिष्ट कम के साथ जलमग्न चाप वेल्डेड गैर-मिश्र धातु इस्पात ट्यूब
तापमान गुण

EN10217-6 भाग 6: जलमग्न चाप वेल्डेड गैर-मिश्र धातु इस्पात ट्यूब के साथ निर्दिष्ट कम है
तापमान गुण

EN10217-7 भाग 7: स्टेनलेस स्टील ट्यूब।


मानक संदर्भ:
एन 760, वेल्डिंग उपभोग्य सामग्रियों - जलमग्न चाप वेल्डिंग के लिए फ्लक्स - वर्गीकरण

895 एन, धातु सामग्री में वेल्ड पर विनाशकारी परीक्षण - अनुप्रस्थ तन्यता परीक्षण

एन 910, धातु सामग्री में वेल्ड पर विनाशकारी परीक्षण - बेंड परीक्षण

EN1321, धातु सामग्री में वेल्ड पर विनाशकारी परीक्षण - मैक्रोस्कोपिक और सूक्ष्म परीक्षा
वेल्ड्स की

EN10002-1, धातु सामग्री - तन्य परीक्षण - भाग 1: परिवेश के तापमान पर परीक्षण की विधि

EN10002-5, धातु सामग्री - तन्यता परीक्षण - भाग 5: ऊंचे तापमान पर टेसिंग की विधि

EN10020, स्टील की ग्रेड की परिभाषा और वर्गीकरण

EN10021, स्टील और लोहे के उत्पादों के लिए सामान्य तकनीकी वितरण आवश्यकताएं

EN10027-1, स्टील्स की विनाशकारी प्रणाली - भाग 1: स्टील नाम, सिद्धांत प्रतीक।

EN10027-2, स्टील्स के लिए पदनाम प्रणाली - भाग 2: संख्यात्मक प्रणाली।

EN10045-1, धातु सामग्री - चरपरा प्रभाव परीक्षण - भाग 1: परीक्षण विधि

EN10052, फेरस उत्पादों की ऊष्मा उपचार शर्तों की शब्दावली

EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार

EN10200, निर्बाध और वेल्डेड स्टील ट्यूब - आयाम और जनता प्रति इकाई लंबाई

EN10233, धातु सामग्री - ट्यूब - चपटा परीक्षण

EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण

EN10236, धातु सामग्री - ट्यूब - रिंगों का विस्तार परीक्षण

EN10237, धातु सामग्री - ट्यूब - रिंग तन्यता परीक्षण

EN10246-1, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण भाग 1: स्वचालित विद्युत चुम्बकीय परीक्षण
निर्बाध और वेल्डेड (जलमग्न चाप वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूब के लिए
हाइड्रोलिक रिसाव का सत्यापन

EN10246-3, स्टील ट्यूबों की गैर-विनाशकारी टेस्टिंग - भाग 3: निर्बाध का स्वचालित एड़ी वर्तमान परीक्षण
और वेल्डेड (जलमग्न चाप-वेल्डेड को छोड़कर) खामियों का पता लगाने के लिए स्टील ट्यूब।

EN10246-5, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 5: स्वचालित पूर्ण परिधीय चुंबकीय
निर्बाध और वेल्डेड (जलमग्न आर्क-वेल्डेड को छोड़कर) ट्रांसड्यूसर / फ्लक्स रिसाव परीक्षण
अनुदैर्ध्य खामियों का पता लगाने के लिए फेरोमैग्नेटिक स्टील ट्यूब

EN10246-6, स्टील ट्यूबों के गैर-विनाशकारी टेस्टिंग - भाग 6: का स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
अनुप्रस्थ खामियों का पता लगाने के लिए सीमलेस स्टील ट्यूब।

EN10247-7, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 7: का स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
का पता लगाने के लिए सहज और वेल्डेड (जलमग्न चाप वेल्डेड को छोड़कर) स्टील ट्यूब
अनुदैर्ध्य खामियों।

EN10246-8, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 8: वेल्ड का स्वचालित अल्ट्रासोनिक परीक्षण
अनुदैर्ध्य खामियों का पता लगाने के लिए विद्युत वेल्डेड ट्यूबों का सीवन।

EN10246-9, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 9: वेल्ड का स्वचालित अल्ट्रासोनिक परीक्षण
अनुदैर्ध्य और / या का पता लगाने के लिए जलमग्न चाप-वेल्डेड ट्यूबों का सीवन
अनुप्रस्थ खामियों।

EN10246-10, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 10: वेल्ड का रेडियोग्राफिक परीक्षण
खामियों का पता लगाने के लिए स्वचालित फ्यूजन चाप-वेल्डेड ट्यूबों का सीवन।

EN10246-14, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 14: का स्वचालित अल्ट्रासोनिक परीक्षण
सहज और वेल्डेड (जलमग्न चाप वेल्डेड को छोड़कर) लामिना का पता लगाने के लिए स्टील ट्यूब
खामियों

EN10246-15, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 15: पट्टी / प्लेट का स्वचालित अल्ट्रासोनिक परीक्षण
लामिना की खामियों का पता लगाने के लिए स्टील ट्यूब के निर्माण में उपयोग किया जाता है

EN10246-16, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 16: क्षेत्र का स्वचालित अल्ट्रासोनिक परीक्षण
लामिना की खामियों का पता लगाने के लिए वेल्डेड स्टील ट्यूबों के वेल्ड सीम से सटे

EN10246-17, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - भाग 17: ट्यूब के स्वचालित अल्ट्रासोनिक परीक्षण
लामिना की खामियों का पता लगाने के लिए सीमलेस और वेल्डेड स्टील ट्यूब

EN10256, स्टील ट्यूबों का गैर-विनाशकारी परीक्षण - स्तर 1 और स्तर 2 की योग्यता और क्षमता
एनडीटी कर्मी

pren 102661) स्टील ट्यूब, फिटिंग और स्ट्रक्चरल खोखले सेक्शन - उत्पाद मानकों में उपयोग के लिए प्रतीकों और शब्दों की परिभाषा

EN ISO 377, इस्पात और इस्पात उत्पाद - यांत्रिक परीक्षण के लिए स्थान और नमूने और परीक्षण के टुकड़े तैयार करना (ISO 377: 1997)

प्रेन 10168 1) लोहा और इस्पात उत्पाद - निरीक्षण दस्तावेज - सूचना और विवरण की सूची

एन आईएसओ 2566-1, स्टील - बढ़ाव मूल्यों का रूपांतरण - भाग 1: कार्बन और कम मिश्र धातु स्टील्स (आईएसओ 2566-1: 1984)

आईएसओ 14284, स्टील और लोहा - रासायनिक संरचना के निर्धारण के लिए नमूनों की तैयारी और नमूनाकरण

सीआर 10260, स्टील के लिए पदनाम प्रणाली - अतिरिक्त प्रतीक

सीआर 10261, ईसीआईएस सूचना परिपत्र आईसी 11 - लोहा और इस्पात - रासायनिक विश्लेषण के उपलब्ध तरीकों की समीक्षा।
