उच्च परिशुद्धता के साथ अच्छी यांत्रिक गुणों और नियंत्रित ओडी / आईडी सटीकता के साथ ठंडा खींचा डीओएम वेल्डेड ट्यूब
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
Torich
प्रमाणन:
ISO 9001 ISO14001 TS16949
मॉडल संख्या:
डोम
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
5 टन
कीमत:
800-1200USD/ton
भुगतान की शर्तें:
एल/सी, टी/टी, डी/ए, डी/पी, टी/टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता:
60000 टन प्रति वर्ष
उत्पाद सारांश
उच्च परिशुद्धता वाले ठंडे खींचने वाले डीओएम वेल्डेड ट्यूब उच्च परिशुद्धता ठंड खींचा DOM वेल्डेड ट्यूबों OD / आईडी सटीकता, दीवार एकरूपता, concentricity, सतह खत्म में सुधार करने के लिए एक मंड्रिल पर ठंड खींचने द्वारा संसाधित ERW कार्बन स्टील यांत्रिक ट्यूबों हैं,और यांत्रिक स्थिरतावे उपयुक्त हैं जब सा...
उत्पाद का विवरण
प्रमुखता देना:
खराद का धुरा स्टील ट्यूब
,डोम धातु ट्यूबिंग पर खींचा
Material:
ईआरडब्ल्यू और कोल्ड ड्रॉन डीओएम ट्यूब उत्पादन के लिए निम्न-कार्बन और मध्यम-कार्बन अनअलॉय स्टील
Standards:
ASTM A513/A513M टाइप 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 समझौते
Grades:
EN E155, E195, E235, E275, E355; ऑर्डर के अनुसार एएसटीएम/एसएई कार्बन स्टील ग्रेड
Outside Diameter:
5.0-200 मिमी; EN 10305-2 परिशुद्धता प्रमाणित सीमा सामान्यतः D ≤ 150 मिमी तक लागू होती है
Wall Thickness:
0.5-20 मिमी; EN पसंदीदा परिशुद्धता तालिका आम तौर पर सहमति से भारी दीवार के साथ 0.5-10 मिमी को कवर कर
Length:
1-12 मीटर, निश्चित लंबाई या यादृच्छिक लंबाई; कट-टू-लेंथ सेवा उपलब्ध है
Tolerance Range:
विशिष्ट OD सहनशीलता: व्यास के आधार पर ±0.08 से ±0.80 मिमी; दीवार सहनशीलता: ±7.5% या ±0.10 मिमी, जो भ
Heat Treatment:
+सी कोल्ड ड्रॉन/हार्ड, +एलसी सॉफ्ट कोल्ड ड्रॉन, +एसआर तनाव से राहत, +ए एनील्ड, +एन सामान्यीकृत; खरीद
उत्पाद का वर्णन
उच्च परिशुद्धता वाले ठंडे खींचने वाले डीओएम वेल्डेड ट्यूब
उच्च परिशुद्धता ठंड खींचा DOM वेल्डेड ट्यूबों OD / आईडी सटीकता, दीवार एकरूपता, concentricity, सतह खत्म में सुधार करने के लिए एक मंड्रिल पर ठंड खींचने द्वारा संसाधित ERW कार्बन स्टील यांत्रिक ट्यूबों हैं,और यांत्रिक स्थिरतावे उपयुक्त हैं जब साधारण ईआरडब्ल्यू ट्यूबिंग मशीनिंग, प्रेस-फिटिंग, असर समर्थन, या नियंत्रित असेंबली रिक्ति के लिए पर्याप्त सटीक नहीं है।अनुशंसित आधार ASTM A513/A513M प्रकार 5 यांत्रिक ट्यूबों के लिए या वेल्डेड ठंडे खींच सटीक ट्यूबों के लिए EN 10305-2 है.
विनिर्देश
| पद | मानक आपूर्ति विवरण |
|---|---|
| सामग्री | कम कार्बन और मध्यम कार्बन के गैर मिश्रित स्टील के लिए ERW और ठंडा खींचा DOM ट्यूबों के उत्पादन |
| मानक | ASTM A513/A513M प्रकार 5, EN 10305-2, SAE J525, JIS G 3445, GOST 10707, GB/T 24187, GB/T 13793 समझौते द्वारा |
| ग्रेड | EN E155, E195, E235, E275, E355; ASTM/SAE कार्बन स्टील ग्रेड क्रम के अनुसार |
| बाहरी व्यास | 5.0-200 मिमी; EN 10305-2 परिशुद्धता प्रमाणित सीमा आम तौर पर D ≤ 150 मिमी तक लागू होती है |
| दीवार की मोटाई | 0.5-20 मिमी; एन वरीयता सटीकता तालिका आम तौर पर 0.5-10 मिमी को कवर करती है, समझौते से भारी दीवार के साथ |
| लम्बाई | 1-12 मीटर, निश्चित लंबाई या यादृच्छिक लंबाई; कट-टू-लेंथ सेवा उपलब्ध है |
| सहिष्णुता सीमा | सामान्य ओडी सहिष्णुताः व्यास के आधार पर ±0.08 से ±0.80 मिमी; दीवार सहिष्णुताः ±7.5% या ±0.10 मिमी, जो भी अधिक हो; सहमति से कम सहिष्णुता |
| सीधापन | डी > 15 मिमी और एल > 1000 मिमी के लिए: अधिकतम 0.0015L ReH ≤ 500 MPa के लिए; अधिकतम 0.002L ReH > 500 MPa के लिए; 1 मीटर पर 3 मिमी से अधिक नहीं, जब तक कि अधिक तंग सीधापन निर्दिष्ट न हो |
| सतह की स्थिति | चिकनी ओडी और आईडी, उज्ज्वल या तेल की सतह; एन 10305-2 संदर्भ असमानता Ra ≤ 4 μm; समझौता द्वारा उपलब्ध बेहतर असमानता |
| ताप उपचार | +C ठंडा खींचा/कठिन, +LC नरम ठंडा खींचा, +SR तनाव राहत, +A annealing, +N सामान्य; वितरण की शर्त खरीद आदेश में उल्लेख किया जाना चाहिए |
मुख्य विशेषताएं
- नियंत्रित ओडी, आईडी और दीवार एकरूपता
व्यास सहिष्णुता को छोटे परिशुद्धता आकारों पर ± 0.08 मिमी से बड़े EN पसंदीदा आकारों पर ± 0.80 मिमी तक नियंत्रित किया जा सकता है। दीवार मोटाई सहिष्णुता आमतौर पर ± 7.5% या ± 0.10 मिमी है, जो भी अधिक है.जब ओडी और आईडी दोनों निर्दिष्ट किए जाते हैं, तो समकक्षता में सुधार के लिए विचलन नियंत्रण लागू किया जा सकता है। - मशीनिंग और विधानसभा के लिए स्थिर सीधापन
15 मिमी ओडी से अधिक और 1000 मिमी से अधिक लंबाई के ट्यूबों के लिए, 500 एमपीए तक की आउटपुट ताकत के लिए सीधापन को 0.0015 एल तक नियंत्रित किया जा सकता है,किसी भी 1 मीटर की लंबाई पर अधिकतम 3 मिमी के विचलन के साथ, जब तक कि अधिक तंग सीधापन पर सहमति नहीं हो जाती. - परिभाषित सतह असमानता
ओडी और आईडी सतहें ठंडी रेखांकन के बाद चिकनी होती हैं, EN 10305-2 संदर्भ असमानता Ra ≤ 4 μm के साथ। कम असमानता मान निर्दिष्ट किए जा सकते हैं जब ट्यूब का उपयोग स्लाइडिंग, दूरबीन,मुहर लगाना, या सटीक फिट घटकों. - चयन योग्य यांत्रिक शक्ति स्तर
सामान्य स्थिति में, EN 10305-2 ग्रेड E155 के लिए 270-410 MPa से E355 के लिए 490-630 MPa तक तन्यता शक्ति को कवर करते हैं। तनाव मुक्त स्थिति में E355 न्यूनतम Rm 590 MPa, ReH 435 MPa तक पहुंच सकता है,और लम्बाई 10%. - वेल्ड सीम गुणवत्ता सत्यापन
महत्वपूर्ण उपयोग के लिए, एनडीटी को अनुदैर्ध्य अपूर्णताओं या लीक-टाइटनेस के लिए निर्दिष्ट किया जा सकता है।या अल्ट्रासोनिक तरीकों का उपयोग किया जा सकता है चयनित मानक और स्वीकृति स्तर के आधार पर. - व्यावहारिक अंत तैयारी
ट्यूबों को हानिकारक बोरों से मुक्त वर्ग-कट सिरों के साथ आपूर्ति की जाती है। स्वचालित असेंबली या मशीनिंग लाइनों के लिए डिबरिंग, चम्फरिंग या विशेष अंत परिष्करण निर्दिष्ट किया जा सकता है।
हमारे फायदे
| पेशेवर चिंता | हम कैसे इसका सामना करते हैं |
|---|---|
| क्या ट्यूब मशीनिंग या प्रेस-फिटिंग के बाद पहचान सटीकता बनाए रखेगा? | हम केवल सटीक फिट भागों के लिए ओडी + आईडी के बजाय ओडी + दीवार निर्दिष्ट करने की सलाह देते हैं।और बड़े पैमाने पर उत्पादन से पहले कम सहिष्णुता पर सहमति हो सकती है. |
| क्या वेल्ड सीम विस्तार, झुकने या यांत्रिक भार से बच पाएगा? | महत्वपूर्ण घटकों के लिए, हम एनडीटी, समतलकरण, बहाव-विस्तार या ग्राहक-विशिष्ट सत्यापन परीक्षणों के माध्यम से वेल्ड-क्षेत्र गुणवत्ता नियंत्रण लागू कर सकते हैं।वितरण की स्थिति के अनुसार चुना जाना चाहिए कि ट्यूब बनाने की आवश्यकता है या नहीं, मशीनिंग, या उच्च शक्ति। |
| क्या आपूर्ति की गई सामग्री ड्राइंग और प्रमाण पत्र से मेल खाती है? | ट्यूबों को मानक, ग्रेड, आयाम, गर्मी उपचार और निरीक्षण दस्तावेज के प्रकार द्वारा आदेश दिया जा सकता है।आयामी रिकॉर्ड, सतह की स्थिति, और बैच की पहचान। |
लागू मानक
| मानक प्रणाली | प्रासंगिक मानक | दायरे का सारांश |
|---|---|---|
| एएसटीएम | ASTM A513/A513M प्रकार 5 | विद्युत प्रतिरोध के साथ वेल्डेड कार्बन और मिश्र धातु स्टील के मैकेनिकल ट्यूबिंग; प्रकार 5 मंडल पर खींची गई ट्यूबिंग को संदर्भित करता है |
| एसएई | SAE J525 | दबाव लाइनों के लिए वेल्डेड और ठंडा खींचा कम कार्बन स्टील के ट्यूबों को झुकाने, फ्लेरिंग, बनाने और ब्रेज़िंग की आवश्यकता होती है |
| एन | एन 10305-2 | वेल्डेड कोल्ड ड्रॉ प्रेसिजन स्टील ट्यूब, आम तौर पर ऑटोमोटिव, फर्नीचर और सामान्य इंजीनियरिंग उपयोग के लिए |
| जीओएसटी | GOST 10707 | गैर मिश्रित कार्बन स्टील से बने स्टील के कोल्ड-डिफ़ॉर्म्ड इलेक्ट्रिकली वेल्डेड ट्यूब |
| जेआईएस | JIS G 3445 | मशीन संरचना के लिए कार्बन स्टील के ट्यूब |
| GB | जीबी/टी 24187 | ठंडे ढंग से खींचे गए सटीक एकल वेल्डेड स्टील ट्यूब |
| GB | GB/T 13793 | विद्युत प्रतिरोध के साथ वेल्डेड स्टील के अनुदैर्ध्य पाइप |
अनुप्रयोग क्षेत्र
ऑटोमोबाइल शॉक एम्बॉस्चर सिलेंडर ट्यूब-- जहां ट्यूब नियंत्रित आईडी, स्थिर सीधापन, अच्छी सतह की स्थिति, और पिस्टन आंदोलन और विधानसभा विश्वसनीयता के लिए अनुमानित यांत्रिक प्रदर्शन प्रदान करना चाहिए।
रासायनिक संरचना
| ग्रेड | स्टील नं. | C अधिकतम | अधिकतम | Mn अधिकतम | पी मैक्स | S अधिकतम | अल कुल मिन |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 0.11 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E195 | 1.0034 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 | 0.015 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | 0.015 |
| E275 | 1.0225 | 0.21 | 0.35 | 1.40 | 0.025 | 0.025 | 0.015 |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | 0.020 |
यांत्रिक गुण
| ग्रेड | स्टील नं. | +SR आरएम मिन एमपीए | +SR ReH Min MPa | +एसआर ए मिन % | +एन आरएम एमपीए | +एन रेएच मिन एमपीए | +एन ए मिन % |
|---|---|---|---|---|---|---|---|
| E155 | 1.0033 | 350 | 245 | 18 | 270-410 | 155 | 28 |
| E195 | 1.0034 | 370 | 260 | 18 | 300-440 | 195 | 28 |
| E235 | 1.0308 | 440 | 325 | 14 | ३४०-४८० | 235 | 25 |
| E275 | 1.0225 | 510 | 375 | 12 | ४१०-५५० | 275 | 22 |
| E355 | 1.0580 | 590 | 435 | 10 | 490-630 | 355 | 22 |

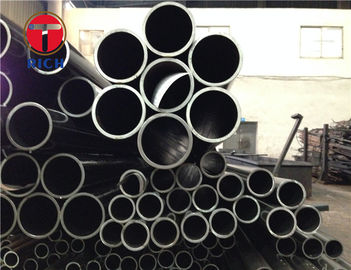

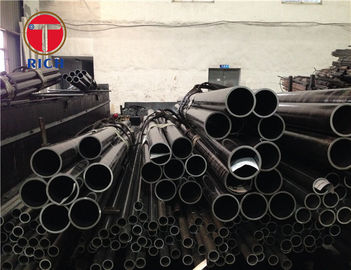

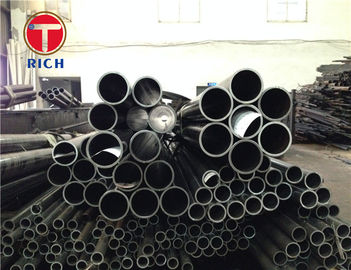

उत्पाद छवि
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप व्यापारिक कंपनी या निर्माता हैं?
उत्तर: निर्माता, व्यापार भी कर सकता है।
प्रश्न: आपका डिलीवरी का समय कितना है?
एकः आम तौर पर बोलते हुए, यह 10-15 दिन है यदि माल स्टॉक में है, या यह 30-40 दिन है यदि माल स्टॉक में नहीं है, यह मात्रा के अनुसार है।
प्रश्नः क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है?
एकः हाँ, हम निः शुल्क शुल्क के लिए नमूने की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करने की जरूरत है।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
A: भुगतान ≤ 2000USD, 100% अग्रिम। भुगतान ≥ 2000USD, 30% T/T अग्रिम, शिपमेंट से पहले शेष राशि। यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
