| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | GB / T8163 |
| एमओक्यू: | 5 टन |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी / टीएल / सीडी / पीडी / एक पश्चिमी मुद्रा मनीग्राम अन्य |
| आपूर्ति करने की क्षमता: | 60000 टन / वर्ष |

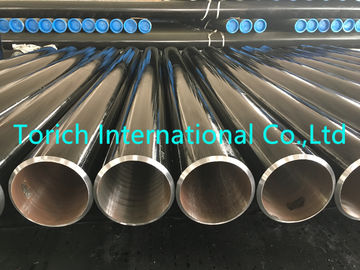

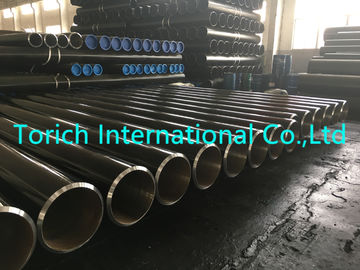

जीबी 8163/टी कोल्ड ड्रॉईंग सीमलेस कार्बन स्टील ट्यूब
ताप उपचार:गर्म लुढ़का हुआ और ठंडा खींचा हुआ
ओडी और डब्ल्यूटी की सहिष्णुताः
ओडी सहिष्णुताः
| उत्पादन विधि | ओडी सहिष्णुता |
| गर्म लुढ़काव (एक्सट्रूज़न) | ±1% या ±0.50 मिमी |
| ठंडा खींचा ((ठंडा लुढ़का हुआ) | ± 1% या ±0.30 मिमी |
दीवार मोटाई के लिए सहिष्णुताः
1गर्म रोलिंग स्टील ट्यूब की दीवार मोटाई सहिष्णुताः
| उत्पादन विधि | ओडी (डीएन) | WT/OD | सहिष्णुता |
| एक्सट्रूडेड ट्यूब | ≤102 | / | ±12.5% या ±0.40 मिमी |
| >102 | ≤0.05 | ±15% या ±0.40 मिमी | |
| >0.05-0.10 | ±12.5% या ±0.40 मिमी | ||
| >0.10 | +12.5% -10% | ||
| गर्मी विस्तार स्टील ट्यूब | / | ±15% | |
2.कोल्ड ड्रॉ ((कोल्ड रोल्ड) स्टील ट्यूब की दीवार मोटाई सहिष्णुताः
| उत्पादन विधि | WT | सहिष्णुता |
| ठंडे ढंग से खींचा गया (Cold Rolled) स्टील ट्यूब | ≤3 | +15%/-10% या ±0.40 मिमी |
| >3 | +12.5% -10% |
झुकने की सहिष्णुता:
WT≤15mm, झुकना≤1.5mm/m
WT>15mm~30mm, झुकना≤2.0mm/m
WT>30mm/OD≥351mm, झुकना≤3.0mm/m
अंडाकारता और दीवार असमानता:
अंडाकार और दीवार असमानता ओडी और दीवार मोटाई का 80% से अधिक नहीं होना चाहिए। (या ग्राहक के अनुरोध के अनुसार)
यांत्रिक गुण
| स्टील ग्रेड | तन्य शक्ति आरएम N/mm2 ((MPa) | उपज शक्ति Rp0.2 N/mm2 ((MPa) | लम्बाई % | |||
| दीवार की मोटाई | ||||||
| ≤16 मिमी | >16~30 मिमी | >30 मिमी | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
| 15 | ≥375 | ≥ 225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥245 | ≥235 | ≥ 225 | ≥20 | |
| 25 | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥20 | |
| 25Mn | ≥490 | ≥295 | ≥285 | ≥ 275 | ≥18 | |
| Q235 | ए | 375 से 500 | ≥235 | ≥ 225 | ≥215 | ≥25 |
| बी | ||||||
| सी | ||||||
| D | ||||||
| Q275 | ए | 415 से 540 | ≥ 275 | ≥265 | ≥255 | ≥22 |
| बी | ||||||
| सी | ||||||
| D | ||||||
| Q295 | ए | 390~570 | ≥295 | ≥ 275 | ≥255 | ≥22 |
| बी | ||||||
| Q345 | ए | 470 ~ 630 | ≥ 345 | ≥325 | ≥295 | ≥20 |
| बी | ||||||
| सी | ≥21 | |||||
| D | ||||||
| ई | ||||||
| Q390 | ए | 490 से 650 | ≥390 | ≥370 | ≥ 350 | ≥18 |
| बी | ||||||
| सी | ≥ 19 | |||||
| D | ||||||
| ई | ||||||
| Q420 | ए | 520 से 680 | ≥420 | ≥400 | ≥380 | ≥18 |
| बी | ||||||
| सी | ≥ 19 | |||||
| D | ||||||
| ई | ||||||
| Q460 | सी | 550-720 | ≥460 | ≥440 | ≥420 | ≥17 |
| D | ||||||
| ई | ||||||
परीक्षणः
