20Mn 25Mn Q235 Q345 स्ट्रक्चरल पर्पस GB / T 8162 के लिए सीमलेस स्टील ट्यूब
उत्पाद का विवरण
प्रेसिजन स्टेनलेस स्टील टयूबिंग
,निर्बाध कार्बन स्टील ट्यूब
संरचनात्मक प्रयोजनों के लिए सीमलेस स्टील ट्यूब GB/T 8162
विनिर्देशः
सामग्रीः10# 20# 45# 20Mn 25Mn Q235 Q345
आकार सीमा:
OD:3-1200mm, WT:0.5-200 मिमी, सामान्य लंबाई:3-12 मीटर
सहिष्णुताः
निम्नलिखित तालिकाओं या ग्राहकों के अनुरोध के अनुसार।
विशेषताएंः
अच्छी समकक्षता
अच्छी ओडी और आईडी सहिष्णुता
उच्च परिशुद्धता
स्थिर गुणवत्ता
चिकनी कठोरता
ऐतिहासिक गुणवत्ता आश्वासन
ओडी और डब्ल्यूटी की सहिष्णुताः
ओडी सहिष्णुताः
| उत्पादन विधि | ओडी सहिष्णुता |
| गर्म लुढ़काव (एक्सट्रूज़न) | ±1% या ±0.50 मिमी |
| ठंडा खींचा ((ठंडा लुढ़का हुआ) | ± 1% या ±0.30 मिमी |
दीवार मोटाई के लिए सहिष्णुताः
1गर्म रोलिंग स्टील ट्यूब की दीवार मोटाई सहिष्णुताः
| उत्पादन विधि | ओडी (डीएन) | WT/OD | सहिष्णुता |
| एक्सट्रूडेड ट्यूब | ≤102 | / | ±12.5% या ±0.40 मिमी |
| >102 | ≤0.05 | ±15% या ±0.40 मिमी | |
| >0.05-0.10 | ±12.5% या ±0.40 मिमी | ||
| >0.10 | +12.5% -10% | ||
| गर्मी विस्तार स्टील ट्यूब | / | ±15% | |
2.कोल्ड ड्रॉ ((कोल्ड रोल्ड) स्टील ट्यूब की दीवार मोटाई सहिष्णुताः
| उत्पादन विधि | WT | सहिष्णुता |
| ठंडे ढंग से खींचा गया (Cold Rolled) स्टील ट्यूब | ≤3 | +15%/-10% या ±0.40 मिमी |
| >3 | +12.5% -10% |
झुकने की सहिष्णुता:
WT≤15mm, झुकना≤1.5mm/m
WT>15mm~30mm, झुकना≤2.0mm/m
WT>30mm/OD≥351mm, झुकना≤3.0mm/m
अंडाकारता और दीवार असमानता:
अंडाकार और दीवार असमानता ओडी और दीवार मोटाई का 80% से अधिक नहीं होना चाहिए। (या ग्राहक के अनुरोध के अनुसार)
यांत्रिक गुण
| स्टील ग्रेड | तन्य शक्ति आरएम N/mm2 ((MPa) | उपज शक्ति Rp0.2 N/mm2 ((MPa) | लम्बाई % | |||
| दीवार की मोटाई | ||||||
| ≤16 मिमी | >16~30 मिमी | >30 मिमी | ||||
| 10 | ≥335 | ≥205 | ≥195 | ≥185 | ≥24 | |
| 15 | ≥375 | ≥ 225 | ≥215 | ≥205 | ≥22 | |
| 20 | ≥410 | ≥245 | ≥235 | ≥ 225 | ≥20 | |
| 25 | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥18 | |
| 35 | ≥510 | ≥305 | ≥295 | ≥285 | ≥17 | |
| 45 | ≥590 | ≥335 | ≥325 | ≥315 | ≥14 | |
| 20Mn | ≥ 450 | ≥ 275 | ≥265 | ≥255 | ≥20 | |
| 25Mn | ≥490 | ≥295 | ≥285 | ≥ 275 | ≥18 | |
| Q235 | ए | 375 से 500 | ≥235 | ≥ 225 | ≥215 | ≥25 |
| बी | ||||||
| सी | ||||||
| D | ||||||
| Q275 | ए | 415 से 540 | ≥ 275 | ≥265 | ≥255 | ≥22 |
| बी | ||||||
| सी | ||||||
| D | ||||||
| Q295 | ए | 390~570 | ≥295 | ≥ 275 | ≥255 | ≥22 |
| बी | ||||||
| Q345 | ए | 470 ~ 630 | ≥ 345 | ≥325 | ≥295 | ≥20 |
| बी | ||||||
| सी | ≥21 | |||||
| D | ||||||
| ई | ||||||
| Q390 | ए | 490 से 650 | ≥390 | ≥370 | ≥ 350 | ≥18 |
| बी | ||||||
| सी | ≥ 19 | |||||
| D | ||||||
| ई | ||||||
| Q420 | ए | 520 से 680 | ≥420 | ≥400 | ≥380 | ≥18 |
| बी | ||||||
| सी | ≥ 19 | |||||
| D | ||||||
| ई | ||||||
| Q460 | सी | 550-720 | ≥460 | ≥440 | ≥420 | ≥17 |
| D | ||||||
| ई | ||||||
परीक्षणः
- झुकने का परीक्षण
- कठोरता परीक्षण
- प्रभाव परीक्षण
- निचोड़ परीक्षण
- विनाशकारी परीक्षण
प्रसंस्करण:
कच्ची सामग्री
↓
आने वाला निरीक्षण
↓
भंडारण→काटना→मारना→पिकिंग स्नेहन→सफाई→फास्फोरिक शुद्ध
↓
अंत काटना← सीधी करना← हीट ट्रीटमेंट
↓
अंतिम निरीक्षण→बंडिंग→भंडारण
तकनीकी वितरण शर्तेंःके साथ गर्मी उपचार गर्म लुढ़का हुआ और ठंडा खींचा हुआ
व्यापक रूप से निम्नलिखित के क्षेत्र में प्रयोग किया जाता हैःपानी, गैस, तेल आदि का परिवहन

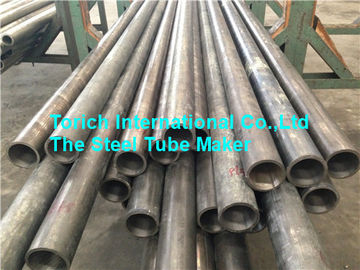

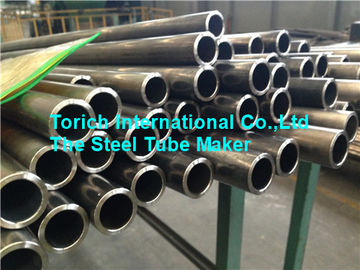

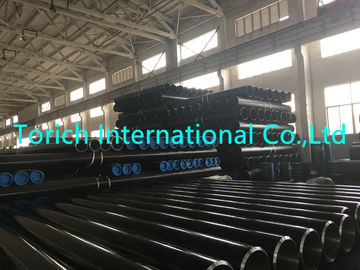

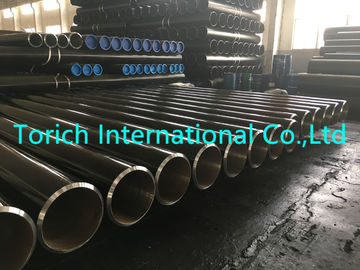

उत्पाद चित्रः
-
