| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | दीन १६२ ९ |
| एमओक्यू: | 5 |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50000Tons / वर्ष |

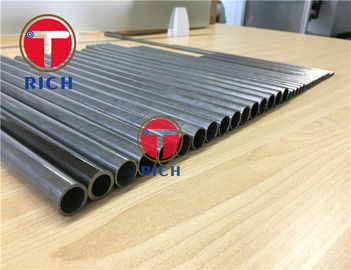

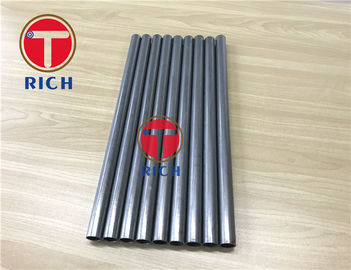

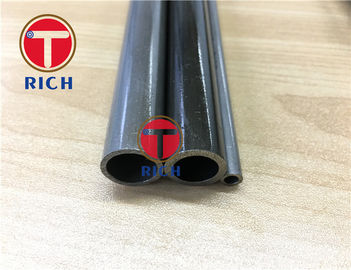

कम कार्बन सीमलेस स्टील ट्यूब DIN 1629 St37.0 गैर मिश्रित स्टील पाइप
मानक:विशेष आवश्यकताओं के अधीन DIN 1629 सीमलेस गोल गैर मिश्रित स्टील के ट्यूब
अनुप्रयोग:रासायनिक संयंत्रों,पोतों,पिपवर्क और सामान्य मैकेनिकल इंजीनियरिंग उद्देश्यों के निर्माण में उपयोग किया जाता है।
उत्पादन विधि:निर्बाध शीत खींच/रोलिंग या गर्म रोलिंग
आकार सीमाःO.D.:20-660mm W.T.:1-60mm L:max12000mm
स्टील ग्रेड और रासायनिक संरचनाः
| स्टील ग्रेड | डीऑक्सीकरण का प्रकार (R, मारा गया (आधे मारे हुए भी शामिल हैं) (आरआर, पूरी तरह से मारा गया) | रासायनिक संरचना, % द्रव्यमान | नाइट्रोजन फिक्सिंग तत्वों का जोड़ (उदाहरण के लिए कम से कम 0.020% A) | ||||
| प्रतीक | सामग्री संख्या | सी | पी | एस | एन 1) | ||
| अधिकतम | |||||||
| स्ट्रीट 37.0 | 1.0254 | आर | 0.17 | 0.040 | 0.040 | 0.009 2) | - |
| 44 वें स्ट्रीट।0 | 1.0258 | आर | 0.21 | 0.040 | 0.040 | 0.009 2) | - |
| St 52.0 3) | 1.0421 | आर | 0.22 | 0.040 | 0.035 | - | हाँ |
| 1) उल्लिखित अधिकतम मूल्य से अधिक सामग्री की अनुमति है यदि फ़ॉस्फोरस सामग्री 0.005% पी प्रति 0.001% एन द्वारा निर्दिष्ट अधिकतम से कम देखी जाती है।नाइट्रोजन की मात्रा 0 से अधिक नहीं होनी चाहिएकास्ट विश्लेषण में 0.012% और उत्पाद विश्लेषण में 0.014%। 2) निर्दिष्ट अधिकतम मानों का प्रयोग नहीं किया जाता है यदि स्टील्स को RR (R के स्थान पर) प्रकार के डीऑक्सीकरण के साथ आपूर्ति की जाती है। 3) कास्ट विश्लेषण में सामग्री 0.55% Si और 1.60% Mn या उत्पाद विश्लेषण में 0.60% Si और 1.70% Mn से अधिक नहीं होनी चाहिए। | |||||||
कमरे के तापमान पर आपूर्ति की गई स्थिति में ट्यूबों के यांत्रिक गुण
(65 मिमी से अधिक की दीवार मोटाई के लिए, आदेश के समय मानों पर सहमति होनी चाहिए)
| स्टील ग्रेड | दीवार मोटाई के लिए ऊपरी उपज तनाव ReH, मिमी में | तन्य शक्ति Rm एन/एमएम2 | फ्रैक्चर के बाद लम्बाई Aσ | ||||
| प्रतीक | सामग्री संख्या | 16 तक | 16 वर्ष से अधिक 40 तक | 40 से अधिक 65 तक | अनुदैर्ध्य | अनुप्रस्थ | |
| एन/एमएम2 मिन | % मिन | ||||||
| स्ट्रीट 37.0 | 1.0254 | 235 | 225 | 215 | 350 2) से 480 | 25 | 23 |
| 44 वें स्ट्रीट।0 | 1.0256 | २७५ १ | 265 1) | 255 1) | 420 2) से 550 | 21 | 19 |
| 52 वें।0 | 1.0421 | 355 | 345 | 335 | 500 2) से 650 | 21 | 19 |
| 1) NBK स्थिति में ठंडे परिष्कृत ट्यूबों के लिए (बचत गैस के तहत या निर्वात में ऊपरी परिवर्तन बिंदु से ऊपर एनील किए गए),इन मूल्यों से 20N/mm2 कम उपज तनाव के न्यूनतम मूल्यों की अनुमति है. 2) एनबीके श्रेणी के ठंडे परिष्कृत ट्यूबों के लिए, इन मूल्यों से 10 एन/एमएम2 कम तन्यता शक्ति के न्यूनतम मानों की अनुमति है। | |||||||
इस ट्यूब का उपयोग उच्च दबाव के बॉयलर के लिए किया जाता है। सीमलेस उच्च दबाव बॉयलर ट्यूब को गर्म रोलिंग (Extrusion), कोल्ड ड्रॉ या कोल्ड रोल्ड की विधि से निर्मित किया जाता है,चीनी मानक GB 5310-1995 के अनुसार.
GB5310-1995, एक प्रकार का सीमलेस स्टील ट्यूब, मुख्य रूप से उच्च गुणवत्ता वाले कार्बन स्टील के साथ उच्च दबाव वाले भाप बॉयलर और पाइपलाइनों के ऊपर निर्माण के लिए उपयोग किया जाता है,मिश्र धातु स्टील और गर्मी प्रतिरोधी निर्बाध स्टेनलेस स्टील ट्यूब.
निर्बाध उच्च दबाव बॉयलर ट्यूब की विशेषता:निरंतर उच्च शक्ति, उच्च ऑक्सीकरण प्रतिरोध, अच्छी संगठनात्मक स्थिरता
निर्बाध बॉयलर ट्यूब का उपयोगःउच्च दबाव के बॉयलरों के लिए।
उच्च दबाव बॉयलर ट्यूब के लिए उत्पादन विधिः गर्म लुढ़काव (एक्सट्रूज़न), ठंडा खींचा, ठंडा लुढ़का।
निर्बाध कार्बन उच्च दबाव बॉयलर ट्यूब सामग्रीः
10#/20#/Q345/20G/15MnG/20MnG/15MoG/20MoG/16Mn/15CrMo/15CrMoG/12Cr1MoV/12Cr1MoVG/Cr5Mo/10CrMo910 और इसी तरह।
बॉयलर ट्यूब अक्सर उच्च तापमान और उच्च दबाव में काम करते हैं, उच्च तापमान धुएं और भाप में पाइप ऑक्सीकरण और संक्षारण का सामना करेगा,इस प्रकार यह एक टिकाऊ इस्पात की आवश्यकता होती है, उच्च ऑक्सीकरण प्रतिरोध, अच्छी संगठनात्मक स्थिरता।
निर्बाध उच्च दबाव बॉयलर पाइपः विभिन्न प्रकार के उच्च दबाव बॉयलर सुपरहीटेड स्टीम पाइप, उबलते पानी पाइप के निर्माण के लिएपानी की दीवार के ट्यूब और अति गर्म भाप लोकोमोटिव बॉयलर ट्यूब, अफीम पाइप, छोटे पाइप और ईंट आर्क ट्यूब (डायल) उच्च गुणवत्ता वाले कार्बन संरचनात्मक स्टील के साथ सीमलेस स्टील पाइप गर्म या ठंडा। 20 # स्टील मुख्य रूप से उपयोग किया जाता है,रासायनिक संरचना और यांत्रिक गुणों के अलावा हाइड्रोस्टैटिक परीक्षण करेंगे, घुमावदार, फ्लेरिंग, सपाट और अन्य परीक्षण। प्रसव की स्थिति गर्म लुढ़का हुआ, ठंडा लुढ़का हुआ (डायल) गर्मी उपचार प्रसव के लिए।
