उच्च परिशुद्धता सीमलेस ऑटोमोटिव स्टील पाइप नियंत्रित आंतरिक व्यास और कम आंतरिक सतह मोटाई के साथ
मूलभूत गुण
उत्पत्ति का स्थान:
Zhejiang, चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001, ISO14001, TS16949
मॉडल संख्या:
BS6323-6
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
5 टन
कीमत:
800-1000 USD/Tons
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन,
आपूर्ति करने की क्षमता:
2000 टन प्रति वर्ष
उत्पाद सारांश
उच्च परिशुद्धता ऑटोमोटिव स्टील पाइप कार के लिए सीमलेस स्टील पाइप ISO9001 उत्पाद का अवलोकन उच्च परिशुद्धता ऑटोमोटिव स्टील पाइप एक ठंडे खींचने सीमलेस यांत्रिक ट्यूब सटीक आंतरिक और बाहरी व्यास, नियंत्रित दीवार मोटाई, कम सतह खुरदरापन की आवश्यकता घटकों के लिए बनाया गया है,और स्थिर यांत्रिक गुणों. यह मुख्...
उत्पाद का विवरण
प्रमुखता देना:
कम कार्बन स्टील पाइप
,स्टील मैकेनिकल ट्यूबिंग
Product:
उच्च परिशुद्धता सीमलेस ऑटोमोटिव स्टील पाइप
Manufacturing Method:
निर्बाध ठंडी ड्राइंग
Material:
कार्बन स्टील या कम-मिश्र धातु मैकेनिकल स्टील
Main Standards:
एन 10305-1, एएसटीएम ए519/ए519एम, जेआईएस जी 3445, जीबी/टी 3639, डीआईएन 2391
Typical Grades:
ई235, ई355, एसएई 1020, एसएई 1026, एसटीकेएम11ए, एसटीकेएम12सी, एसटीकेएम13सी, 20, 45
Outside Diameter:
6-200 मिमी
Wall Thickness:
0.5-20 मिमी
Length:
1-12 मीटर, अनुकूलन योग्य
उत्पाद का वर्णन
उच्च परिशुद्धता ऑटोमोटिव स्टील पाइप कार के लिए सीमलेस स्टील पाइप ISO9001
उत्पाद का अवलोकन
उच्च परिशुद्धता ऑटोमोटिव स्टील पाइप एक ठंडे खींचने सीमलेस यांत्रिक ट्यूब सटीक आंतरिक और बाहरी व्यास, नियंत्रित दीवार मोटाई, कम सतह खुरदरापन की आवश्यकता घटकों के लिए बनाया गया है,और स्थिर यांत्रिक गुणों. यह मुख्य रूप से ऑटोमोबाइल सदमे शमन सिलेंडर बैरल जहां आयामी स्थिरता सीधे पिस्टन आंदोलन को प्रभावित करता है के निर्माण के लिए प्रयोग किया जाता है,सीलिंग प्रदर्शन, तेल प्रतिधारण, और सेवा जीवन।
ट्यूबों को ठंडे खींचने, तनाव से राहत, annealing, या सामान्य परिस्थितियों में आपूर्ति की जा सकती है।और अंतिम मशीनिंग और विधानसभा आवश्यकताओं के अनुसार अनुकूलित सहिष्णुता नियंत्रण उपलब्ध हैं.
आईएसओ 9001 एक स्टील ट्यूब सामग्री मानक के बजाय निर्माता की गुणवत्ता प्रबंधन प्रणाली को संदर्भित करता है। इसलिए उत्पाद अनुरूपता को EN 10305-1 के अनुसार अलग से निर्दिष्ट किया जाना चाहिए,एएसटीएम ए519, JIS G 3445, GB/T 3639, या अन्य सहमत तकनीकी मानक।
तकनीकी विनिर्देश
| पद | विनिर्देश |
|---|---|
| उत्पाद | उच्च परिशुद्धता सीमलेस ऑटोमोटिव स्टील पाइप |
| विनिर्माण विधि | निर्बाध शीत रेखांकन |
| सामग्री | कार्बन स्टील या कम मिश्र धातु वाले यांत्रिक स्टील |
| मुख्य मानक | EN 10305-1, ASTM A519/A519M, JIS G 3445, GB/T 3639, DIN 2391 |
| विशिष्ट ग्रेड | E235, E355, SAE 1020, SAE 1026, STKM11A, STKM12C, STKM13C, 20, 45 |
| बाहरी व्यास | 6-200 मिमी |
| दीवार की मोटाई | 0.5-20 मिमी |
| लम्बाई | 1-12 मीटर, अनुकूलन योग्य |
| मानक ओडी सहिष्णुता | चयनित उत्पाद मानक के अनुसार |
| परिशुद्धता ओडी सहिष्णुता | उपयुक्त आकार सीमाओं के लिए ±0.05 मिमी तक |
| परिशुद्धता पहचान सहिष्णुता | H8 या अनुकूलित आयामी सहिष्णुता |
| दीवार मोटाई सहिष्णुता | सामान्यतः ±10%; सहमति से ±5% तक सटीक नियंत्रण |
| सीधापन | ≤0.5 मिमी/मीटर; चयनित आयामों के लिए ≤0.3 मिमी/मीटर उपलब्ध |
| आंतरिक सतह की रफनेस | जैसे खींचा गया Ra ≤3.2 μm; शार्प Ra ≤0.4 μm |
| सतह की स्थिति | ठंडा खींचा, चमकदार, फॉस्फेटेड, तेल, पॉलिश, शार्प या अनुकूलित |
| ताप उपचार | +C, +LC, +SR, +A, या +N |
| निरीक्षण | आयामी निरीक्षण, तन्यता परीक्षण, कठोरता परीक्षण, समतल परीक्षण, फ्लेरिंग परीक्षण, एडी-करंट परीक्षण या अल्ट्रासोनिक परीक्षण |
| गुणवत्ता प्रबंधन | आईएसओ 9001 गुणवत्ता प्रबंधन प्रणाली |
| प्रलेखन | EN 10204 3.1 निरीक्षण प्रमाण पत्र उपलब्ध |
प्रमुख विशेषताएं
- नियंत्रित आंतरिक व्यास:एक मर के माध्यम से और एक मंड्रिल पर ठंड खींचने से पारंपरिक गर्म समाप्त निर्बाध ट्यूबिंग की तुलना में आंतरिक व्यास का अधिक नियंत्रण होता है।
- आंतरिक सतह की कम कठोरता:Ra ≤0.4 μm के साथ शार्प बोर पिस्टन सील और सिलेंडर की दीवार के बीच घर्षण को कम करता है, स्थिर हाइड्रोलिक तेल वितरण का समर्थन करता है।
- तंग दीवार मोटाई स्थिरताःपरिशुद्धता शीत ड्राइंग दीवार मोटाई एकरूपता में सुधार करता है और नाममात्र दीवार मोटाई के ≤ 10% तक विलक्षणता को कम करता है।
- उच्च सीधापन:मानक सीधापन ≤0.5 मिमी प्रति मीटर तक नियंत्रित किया जाता है, चयनित आयाम ≤0.3 मिमी प्रति मीटर तक उपलब्ध होते हैं।
- स्थिर यांत्रिक गुण:वितरण की स्थिति को बाद की विनिर्माण प्रक्रिया आवश्यकताओं के अनुसार चुना जा सकता है।
- स्वच्छ निर्बाध संरचनाःनिर्बाध उत्पादन मार्ग अनुदैर्ध्य वेल्ड सीम को समाप्त करता है, एक समान परिधि संरचना प्रदान करता है।
उत्पादन प्रक्रिया
Billet Inspection → Heating and Piercing → Hot Rolling or Elongation → Pickling → Lubrication → Cold Drawing → Intermediate Heat Treatment → Final Cold Drawing → Straightening → Cutting → Honing or Polishing → Non-Destructive Testing → Dimensional Inspection → Surface Protection → Packing
गुणवत्ता लाभ
- बोर टॉलरेंस और सतह रफनेस नियंत्रणःहम केवल नाममात्र के बाहरी व्यास की जाँच करने के बजाय अंतिम घटक आवश्यकताओं के अनुसार ट्यूब को नियंत्रित करते हैं।
- मेल खाने वाली डिलीवरी की शर्तेंःइष्टतम प्रदर्शन के लिए अगले विनिर्माण संचालन के अनुसार वितरण की स्थिति का चयन किया जा सकता है।
- घटक-आधारित निरीक्षणःनिरीक्षण आवश्यकताओं को सीधे ग्राहक के घटक ड्राइंग से ट्यूब नियंत्रण योजना में परिवर्तित किया जा सकता है।
निष्पादन मानक
| मानक प्रणाली | लागू मानक | संक्षिप्त विवरण |
|---|---|---|
| एएसटीएम | ASTM A519/A519M | गर्म या ठंडे परिष्कृत परिस्थितियों में निर्बाध कार्बन और मिश्र धातु स्टील यांत्रिक ट्यूब |
| एन | एन 10305-1 | ठंडे ढंग से खींचे गए निर्बाध स्टील के ट्यूब, सटीक अनुप्रयोगों के लिए |
| जेआईएस | JIS G 3445 | मशीन संरचनाओं के लिए कार्बन स्टील के ट्यूब, ऑटोमोबाइल घटकों सहित |
| GB | जीबी/टी 3639 | ठंडे खींचने या ठंडे लुढ़का हुआ सटीक सीमलेस स्टील ट्यूब |
| डीआईएन | DIN 2391 | सटीक सीमलेस स्टील ट्यूबों के लिए पारंपरिक जर्मन विनिर्देश |
प्राथमिक अनुप्रयोग

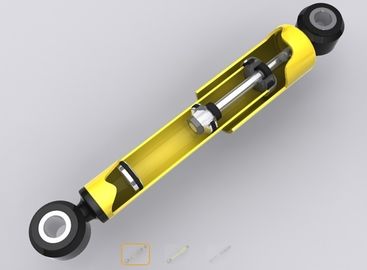

ऑटोमोबाइल शॉक एब्सोर्बर सिलेंडर बैरलःट्यूब का उपयोग ऑटोमोबाइल शॉक एम्बॉसर के हाइड्रोलिक सिलेंडर बैरल के रूप में किया जाता है।बार-बार संपीड़न और रिबाउंड चक्रों के तहत हाइड्रोलिक तेल के साथ पिस्टन और सील प्रणाली का मार्गदर्शन करता है.
रासायनिक संरचना
| ग्रेड | सी | हाँ | एमएन | पी | एस |
|---|---|---|---|---|---|
| STKM11A | ≤0.12 | ≤0.35 | ≤0.60 | ≤0.040 | ≤0.040 |
| STKM12A | ≤0.20 | ≤0.35 | ≤0.60 | ≤0.040 | ≤0.040 |
| STKM12C | ≤0.20 | ≤0.35 | ≤0.60 | ≤0.040 | ≤0.040 |
| STKM13A | ≤0.25 | ≤0.35 | 0.30-0.90 | ≤0.040 | ≤0.040 |
| STKM13C | ≤0.25 | ≤0.35 | 0.30-0.90 | ≤0.040 | ≤0.040 |
यांत्रिक गुण
| ग्रेड | तन्य शक्ति Rm, MPa Min. | प्रतिरोध शक्ति या प्रूफ तनाव, एमपीए मिन. | लम्बाई, % मिन. |
|---|---|---|---|
| STKM11A | 290 | निर्दिष्ट नहीं | 35 |
| STKM12A | 340 | 175 | 35 |
| STKM12C | 470 | 355 | 20 |
| STKM13A | 370 | 215 | 30 |
| STKM13C | 510 | 380 | 15 |
सतह और गर्मी उपचार के विकल्प
| कोड | वितरण की स्थिति | प्रसंस्करण विवरण | अनुशंसित उपयोग |
|---|---|---|---|
| +C | ठंडे/कठिन | अंतिम ठंड खींचने के बाद कोई गर्मी उपचार नहीं | उच्च शक्ति और बाद में मशीनिंग |
| + एलसी | ठंडा खींचा / नरम | गर्मी उपचार के बाद हल्का अंतिम ठंडा ड्रॉइंग | मध्यम आकार और मशीनिंग |
| +एसआर | तनाव से राहत | ठंड खींचने के बाद रूपांतरण तापमान से नीचे गर्मी का इलाज | आयामी स्थिरता में सुधार |
| +ए | एनील्ड | अंतिम ठंड पेंटिंग के बाद पूरी तरह से एनील | फ्लेरिंग, विस्तार और व्यापक गठन |
| +N | सामान्य | नियंत्रित वातावरण में सामान्य | एक समान संरचना और बेहतर ढालना |
अक्सर पूछे जाने वाले प्रश्न
क्या आप एक व्यापारिक कंपनी या निर्माता हैं?
हम निर्माता हैं, लेकिन हम व्यापारिक परिचालन भी संभाल सकते हैं।
आपका डिलीवरी का समय कितना है?
आम तौर पर, यह मात्रा के आधार पर 10-15 दिन है यदि माल स्टॉक में है, या 30-40 दिन यदि माल स्टॉक में नहीं है।
क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है?
हाँ, हम निःशुल्क के लिए नमूना की पेशकश कर सकते हैं लेकिन माल ढुलाई की लागत के लिए भुगतान की जरूरत है।
आपकी भुगतान की शर्तें क्या हैं?
भुगतान ≤2000USD: 100% अग्रिम। भुगतान ≥2000USD: 30% टी/टी अग्रिम, शिपमेंट से पहले शेष राशि।
