उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
Torich
प्रमाणन:
ISO9001 ISO 14001 TS16949
मॉडल संख्या:
एएसटीएम बी 338 जीआर 2
विडियो

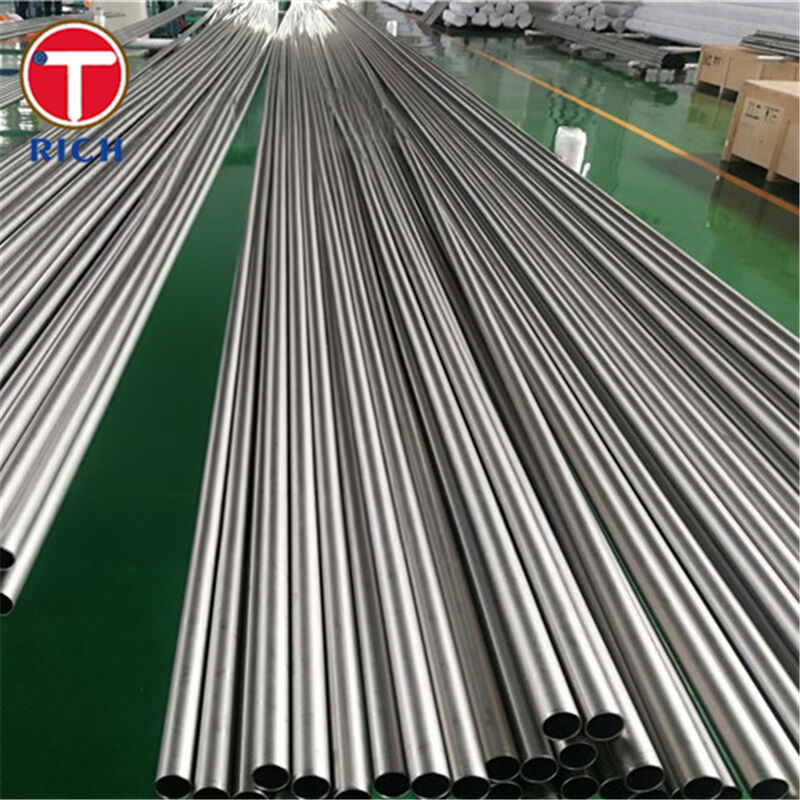

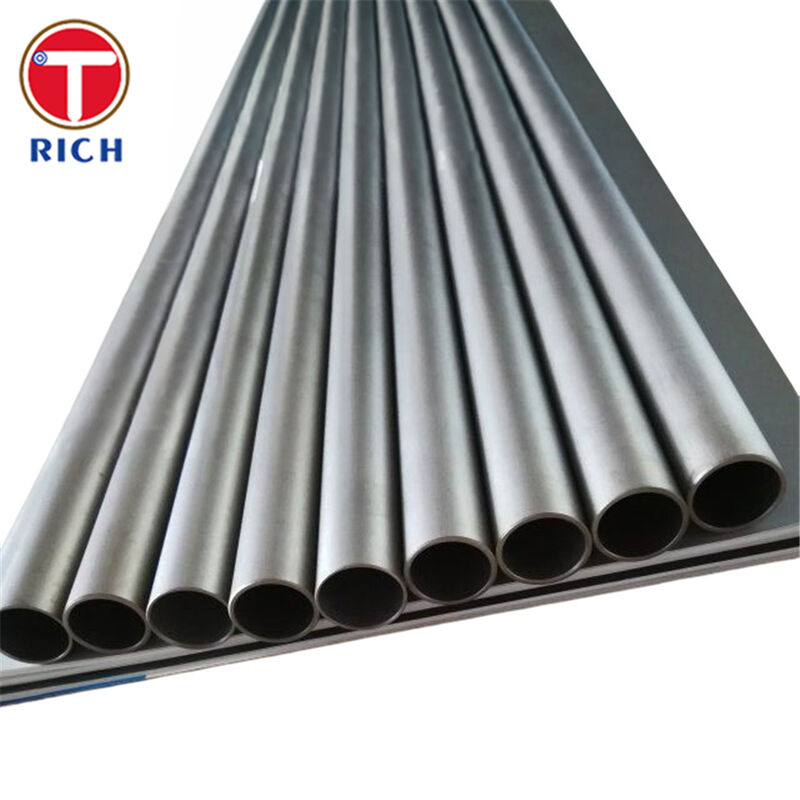

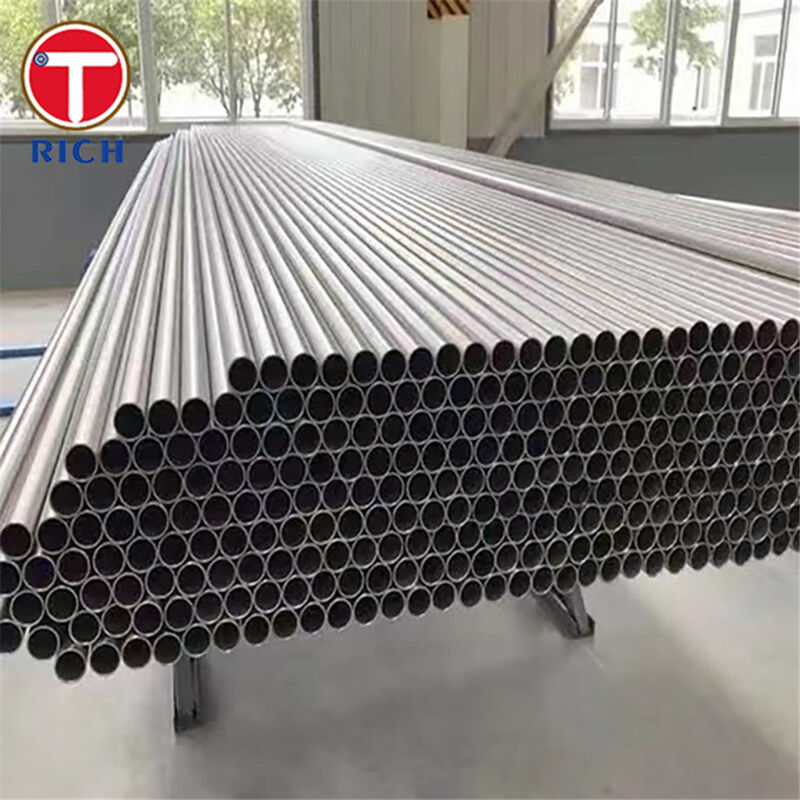

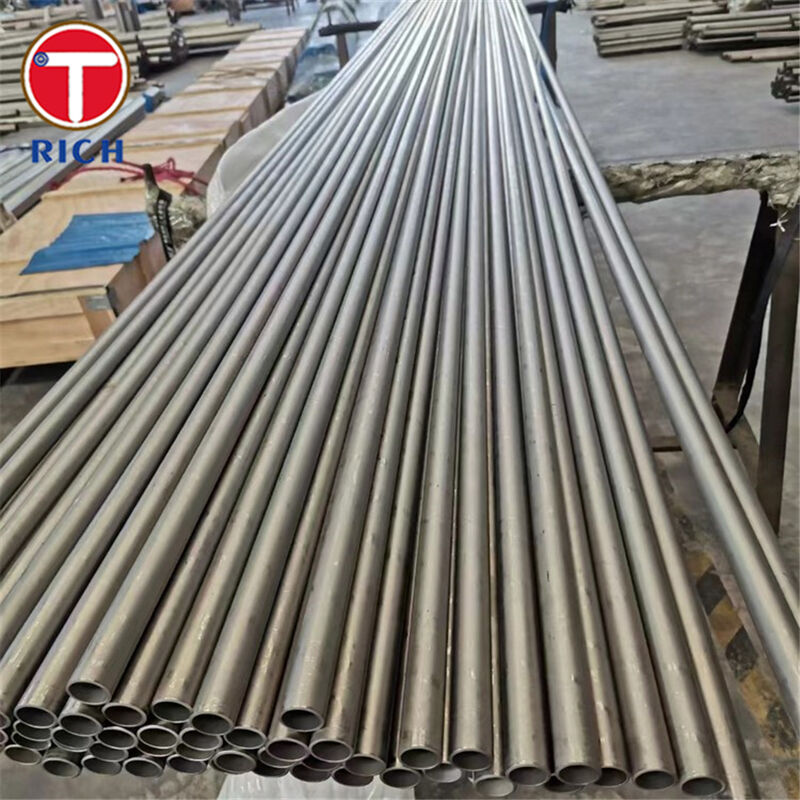

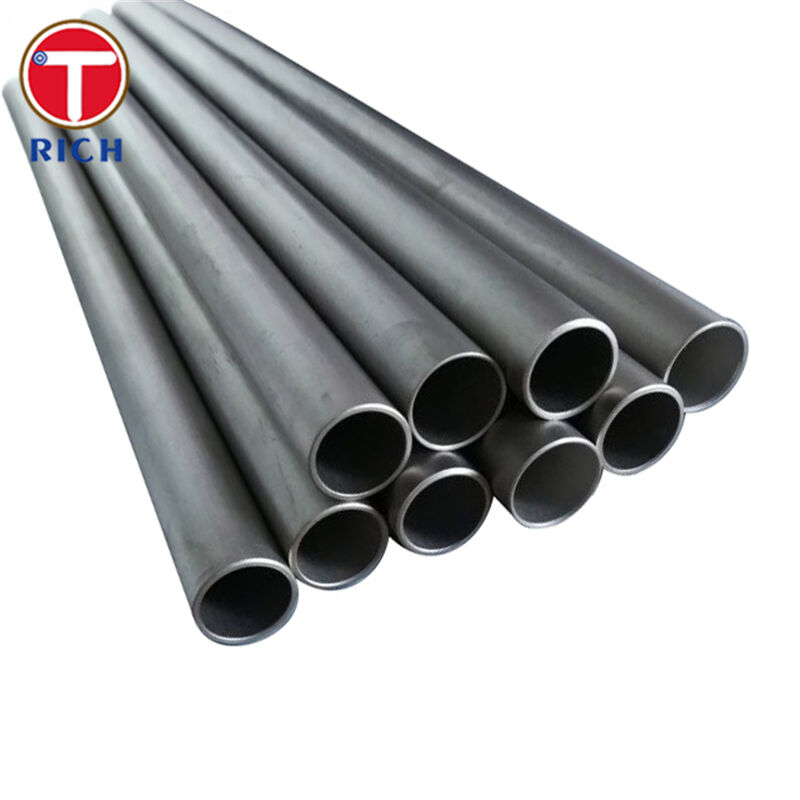

एएसटीएम बी862 ग्रेड 2 टाइटेनियम ट्यूब एक व्यावसायिक रूप से शुद्ध टाइटेनियम ट्यूबलर उत्पाद है जिसे संक्षारण-प्रतिरोधी हीट-ट्रांसफर सेवा के लिए डिज़ाइन किया गया है, विशेष रूप से ऐसे वातावरण में जहां समुद्री जल, क्लोराइड, खारा पानी, गीला क्लोरीन, कार्बनिक एसिड, या ऑक्सीकरण माध्यम स्टेनलेस स्टील या कॉपर-निकेल को अविश्वसनीय बनाते हैं। ग्रेड 2 / यूएनएस आर50400 संक्षारण प्रतिरोध, फॉर्मेबिलिटी, वेल्डेबिलिटी और मध्यम शक्ति का एक इष्टतम संतुलन प्रदान करता है, जिसमें एएसटीएम न्यूनतम तन्यता ताकत 345 एमपीए, उपज शक्ति 275 एमपीए, और एनील्ड स्थिति में 20% बढ़ाव होता है।
| मद | विवरण |
|---|---|
| सामग्री | व्यावसायिक रूप से शुद्ध टाइटेनियम |
| मानक | एएसटीएम बी862 जीआर.2; सीमलेस हीट-एक्सचेंजर ट्यूब आवश्यकताओं के लिए एएसटीएम बी338 / एएसटीएम बी861 उपलब्ध है |
| ग्रेड | ग्रेड 2 / यूएनएस आर50400 |
| बाहरी व्यास | 9.5-24.4 मिमी विशिष्ट सीमलेस ट्यूब रेंज; अनुरोध पर अन्य आकार |
| दीवार की मोटाई | 0.7-4.0 मिमी विशिष्ट सीमलेस ट्यूब रेंज; न्यूनतम दीवार या औसत दीवार उपलब्ध |
| लंबाई | 1-12 मीटर, कट-टू-लेंथ; परियोजना की लंबाई अनुकूलित की जा सकती है |
| सहिष्णुता सीमा | एएसटीएम बी338, एएसटीएम बी861, या खरीद ड्राइंग के अनुसार ओडी / डब्ल्यूटी सहिष्णुता |
| सीधापन | कोल्ड रोलिंग, सीधा करने और अंतिम निरीक्षण द्वारा नियंत्रित; परियोजना-विशिष्ट सीधापन सहिष्णुता उपलब्ध |
| सतह की स्थिति | कोल्ड रिड्यूस्ड, कोल्ड रिड्यूस्ड और एनील्ड, एसिड पिकल, पॉलिश, या ब्राइट क्लीन |
| हीट ट्रीटमेंट | उत्पाद मार्ग और आदेश आवश्यकता के आधार पर एनील्ड या स्ट्रेस रिलीफ |
| निरीक्षण | रासायनिक विश्लेषण, तन्यता परीक्षण, आयामी निरीक्षण, सतह निरीक्षण, हाइड्रोस्टैटिक / वायवीय / एडी-करंट / अल्ट्रासोनिक परीक्षण जैसा निर्दिष्ट है |
| गुण | सटीक मान / आवश्यकता |
|---|---|
| यूएनएस पदनाम | आर50400 |
| घनत्व | 4.51 ग्राम/सेमी³ |
| एएसटीएम बी338 तन्यता ताकत, न्यूनतम। | 345 एमपीए / 50 केएसआई |
| एएसटीएम बी338 उपज शक्ति, 0.2% ऑफसेट | 275-450 एमपीए / 40-65 केएसआई |
| एएसटीएम बी338 बढ़ाव, न्यूनतम। | 50 मिमी में 20% |
| रासायनिक सीमा: एफई | ≤0.30% |
| रासायनिक सीमा: ओ | ≤0.25% |
| रासायनिक सीमा: एच | ≤0.015% |
| थर्मल चालकता | कमरे के तापमान पर लगभग 22 डब्ल्यू/एम*°सी |
| समुद्री जल क्षरण-संक्षारण प्रतिरोध | लगभग 40 मीटर/सेकंड तक बहने वाला समुद्री जल जिसमें नगण्य सामग्री प्रभाव हो |
| क्रेविस जंग संदर्भ | सीपी टाइटेनियम सामान्य रूप से 80°सी से नीचे नमक समाधानों में क्रेविस जंग नहीं दिखाता है, पीएच की परवाह किए बिना, सुपर-क्लोरीनेटेड स्थितियों सहित |
| ट्यूब-शीट विस्तार मार्गदर्शन | इष्टतम पुल-आउट ताकत के लिए आमतौर पर लगभग 10% दीवार में कमी का सुझाव दिया जाता है |
| खरीदार की चिंता | हमारा व्यावहारिक नियंत्रण |
|---|---|
| "क्या एएसटीएम बी862 सीमलेस हीट एक्सचेंजर ट्यूब के लिए सही है?" | हम कोटेशन चरण में मानक बेमेल को रोकते हैं। एएसटीएम बी862 वेल्डेड टाइटेनियम पाइप के लिए है; यदि खरीदार को वास्तविक सीमलेस हीट-एक्सचेंजर टयूबिंग की आवश्यकता है, तो हम ग्रेड 2 / यूएनएस आर50400, दीवार आधार, परीक्षण विधि और निरीक्षण दायरे के साथ एएसटीएम बी338 या एएसटीएम बी861 का उद्धरण देते हैं। |
| "क्या ग्रेड 2 टाइटेनियम क्लोराइड या समुद्री जल सेवा में जीवित रहेगा?" | ग्रेड 2 टाइटेनियम को क्लोराइड युक्त वातावरण, समुद्री जल शीतलन, खारे पानी, गीला क्लोरीन और ऑक्सीकरण माध्यमों के लिए चुना जाता है। इसमें सामान्य जंग, पिटिंग, क्रेविस जंग, क्षरण जंग और क्लोराइड तनाव जंग क्रैकिंग के खिलाफ मजबूत प्रतिरोध है। |
| "क्या ट्यूब को रिसाव के जोखिम के बिना ट्यूब शीट में विस्तारित किया जा सकता है?" | हम ओडी, दीवार की मोटाई, एनीलिंग स्थिति, सतह की सफाई और सीधापन को नियंत्रित करते हैं। ट्यूब-शीट विस्तार के लिए, लगभग 10% की दीवार में कमी को पुल-आउट ताकत के लिए एक व्यावहारिक इंजीनियरिंग संदर्भ के रूप में उपयोग किया जाता है। |
| मानक प्रणाली | लागू मानक | संक्षिप्त विवरण |
|---|---|---|
| एएसटीएम | एएसटीएम बी862 | संक्षारण-प्रतिरोधी और उच्च तापमान सेवा के लिए टाइटेनियम और टाइटेनियम मिश्र धातु वेल्डेड पाइप |
| एएसटीएम | एएसटीएम बी338 | कंडेनसर, वाष्पीकरणकर्ता और हीट एक्सचेंजर के लिए सीमलेस और वेल्डेड टाइटेनियम ट्यूब |
| एएसटीएम | एएसटीएम बी861 | संक्षारण-प्रतिरोधी और उच्च तापमान सेवा के लिए टाइटेनियम और टाइटेनियम मिश्र धातु सीमलेस पाइप |
| एएसएमई | एएसएमई एसबी-338 / एसबी-861 / एसबी-862 | बॉयलर और प्रेशर वेसल कोड सामग्री समकक्ष जहां परियोजना डिजाइन के लिए एएसएमई अनुपालन की आवश्यकता होती है |
| एन / डीआईएन | डीआईएन 17861 / डीआईएन 17869 / एन सामग्री 3.7035 | सीपी टाइटेनियम ग्रेड 2 / टाइटेनियम ट्यूब और पाइप अनुप्रयोगों के लिए यूरोपीय संदर्भ |
| जेआईएस | जेआईएस एच 4630 / संबंधित टाइटेनियम ट्यूब मानक | जापानी टाइटेनियम ट्यूब संदर्भ, आदेश ग्रेड मिलान के अधीन |
| जीबी | जीबी/टी 3624, जीबी/टी 3625, जीबी/टी 26057 | चीनी टाइटेनियम और टाइटेनियम मिश्र धातु ट्यूब / पाइप संदर्भ, सीमलेस या वेल्डेड मार्ग के अनुसार चयनित |
| गोस्ट | गोस्ट टाइटेनियम ट्यूब / पाइप मानक परियोजना द्वारा | जब सीआईएस परियोजना दस्तावेज गोस्ट-आधारित स्वीकृति की आवश्यकता होती है तो उपयोग किया जाता है |
तटीय बिजली संयंत्रों के लिए समुद्री जल-ठंडा शेल-और-ट्यूब कंडेनसर टयूबिंग।
ग्रेड 2 टाइटेनियम ट्यूब का उपयोग कंडेनसर ट्यूब सामग्री के रूप में किया जाता है जहां उच्च-क्लोराइड समुद्री जल स्टेनलेस स्टील या तांबा मिश्र धातु ट्यूबों पर हमला करता है। इसका संक्षारण प्रतिरोध शीतलन-जल प्रणालियों में स्थिर हीट-ट्रांसफर संचालन, कम रिसाव जोखिम और लंबे सेवा अंतराल की अनुमति देता है।
एएसटीएम टाइटेनियम ट्यूब विनिर्देशों में आमतौर पर उपयोग किए जाने वाले संदर्भ ग्रेड। मान वजन प्रतिशत में हैं; टाइटेनियम संतुलन है जब तक कि अन्यथा न कहा गया हो।
| ग्रेड | एन अधिकतम | सी अधिकतम | एच अधिकतम | एफई अधिकतम | ओ अधिकतम | अल | वी | पीडी | मो | नी | टी |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | -- | -- | -- | -- | -- | संतुलन |
| ग्रेड 2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | -- | -- | संतुलन |
| ग्रेड 3 | 0.05 | 0.08 | 0.015 | 0.30 | 0.35 | -- | -- | -- | -- | -- | संतुलन |
| ग्रेड 7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | 0.12-0.25 | -- | -- | संतुलन |
| ग्रेड 12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | -- | -- | -- | 0.2-0.4 | 0.6-0.9 | संतुलन |
सामान्य रूप से आपूर्ति की जाने वाली एनील्ड स्थिति में कमरे के तापमान पर तन्यता गुण।
| ग्रेड | तन्यता ताकत न्यूनतम। | उपज शक्ति 0.2% ऑफसेट न्यूनतम। | उपज शक्ति अधिकतम। | बढ़ाव न्यूनतम। |
|---|---|---|---|---|
| ग्रेड 1 | 240 एमपीए / 35 केएसआई | 138 एमपीए / 20 केएसआई | 310 एमपीए / 45 केएसआई | 24% |
| ग्रेड 2 | 345 एमपीए / 50 केएसआई | 275 एमपीए / 40 केएसआई | 450 एमपीए / 65 केएसआई | 20% |
| ग्रेड 3 | 450 एमपीए / 65 केएसआई | 380 एमपीए / 55 केएसआई | 550 एमपीए / 80 केएसआई | 18% |
| ग्रेड 7 | 345 एमपीए / 50 केएसआई | 275 एमपीए / 40 केएसआई | 450 एमपीए / 65 केएसआई | 20% |
| ग्रेड 12 | 483 एमपीए / 70 केएसआई | 345 एमपीए / 50 केएसआई | -- | 18% |
