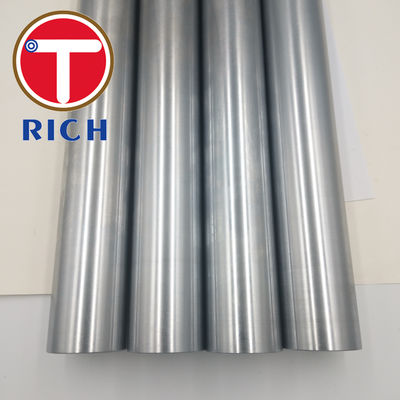

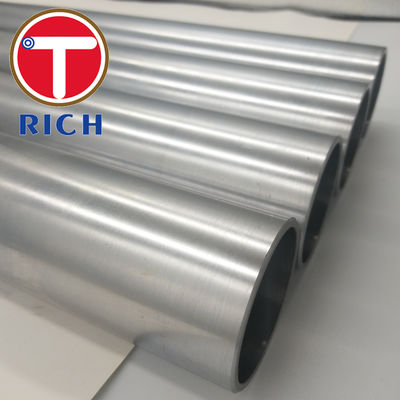

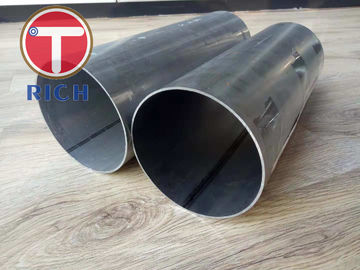

नियंत्रित वेल्ड अखंडता के साथ संक्षारण प्रतिरोधी ऑटोमोटिव निकास प्रणालियों के लिए बड़े व्यास वाले एएसटीएम ए554 वेल्डेड स्टेनलेस स्टील ट्यूब
उत्पाद का विवरण
एएसटीएम A554 मोटर वाहन स्टील ट्यूब
,वेल्डेड मोटर वाहन स्टील ट्यूब
,आयुध डिपो 127 मिमी वेल्डेड स्टील ट्यूब
बड़े व्यास के एएसटीएम ए 554 वेल्डेड स्टेनलेस स्टील ट्यूब को ऑटोमोबाइल निकास घटकों के लिए डिज़ाइन किया गया है जिन्हें लगातार व्यास, नियंत्रित दीवार मोटाई, विश्वसनीय वेल्ड अखंडता,और निकास संघनक और ऊंचे तापमान के प्रतिरोधयह आम तौर पर लागत नियंत्रित मूल उपकरण निकास प्रणालियों के लिए प्रकार 409 जैसे फेरीटिक स्टेनलेस स्टील से या 304, 304L, 316 जैसे ऑस्टेनिटिक ग्रेड से निर्मित होता है,और 316L जहां संक्षारण प्रतिरोध और बाहरी उपस्थिति में सुधार की आवश्यकता है.
ट्यूब को ठंडा लुढ़का हुआ स्टेनलेस स्टील स्ट्रिप से निरंतर मोल्डिंग और स्वचालित अनुदैर्ध्य वेल्डिंग द्वारा भरने वाली धातु के बिना निर्मित किया जाता है। अंतिम घटक के आधार पर,वेल्ड मोती को बरकरार रखा जा सकता है, आंतरिक रूप से स्कार्फ, बाहरी रूप से ग्राउंड, या पूरी तरह से मिश्रित। ट्यूब को भी एनील किया जा सकता है, कैलिब्रेट किया जा सकता है, निश्चित लंबाई तक काटा जा सकता है, विस्तारित, कम किया जा सकता है, मोड़ा जा सकता है, या डाउनस्ट्रीम निर्माण के लिए तैयार किया जा सकता है।
एएसटीएम ए५५४ निकास, संरचनात्मक, सजावटी और इसी तरह के अनुप्रयोगों के लिए वेल्डेड स्टेनलेस स्टील यांत्रिक ट्यूबिंग को कवर करता है।इसमें 406 तक के बाहरी आयामों के साथ वेल्डेड और कोल्ड-रिड्यूस्ड ट्यूब शामिल हैं.4 मिमी और दीवार मोटाई 0.51 मिमी और ऊपर. एएसटीएम A554 एक दबाव पाइप के बजाय एक यांत्रिक ट्यूब विनिर्देश है.
| पद | उपलब्ध विनिर्देश |
|---|---|
| उत्पाद | बड़े व्यास के वेल्डेड स्टेनलेस स्टील ऑटोमोबाइल निकास ट्यूब |
| सामग्री | फेरीटिक या ऑस्टेनिटिक स्टेनलेस स्टील |
| प्राथमिक मानक | एएसटीएम ए५५४ |
| विशिष्ट ग्रेड | 409, 304, 304L, 316, 316L |
| सामग्री नाम | UNS S40900, S30400, S30403, S31600, S31603 |
| अनुभाग का आकार | राउंड |
| बाहरी व्यास | 28.6-406.4 मिमी |
| विशिष्ट ऑटोमोबाइल रेंज | 50.8-152.4 मिमी |
| दीवार की मोटाई | 0.8-2.5 मिमी; तकनीकी समीक्षा के अधीन अन्य मोटाई |
| लम्बाई | 1-12 मीटर, निश्चित या यादृच्छिक लंबाई |
| ओडी सहिष्णुता | ASTM A554 आकार श्रेणी के अनुसार; कैलिब्रेशन के बाद अधिक सख्त परियोजना सहिष्णुता उपलब्ध है |
| दीवार मोटाई सहिष्णुता | एएसटीएम ए५५४ और आदेशित पट्टी मोटाई के अनुसार; अधिक सख्त नियंत्रण समझौते द्वारा उपलब्ध है |
| कट-लेंथ सहिष्णुता | विशिष्ट परियोजना के लिए विशिष्ट सटीक काटने वाले घटकों के लिए आमतौर पर ±1.0 मिमी |
| सीधापन | कस्टम नियंत्रित ≤1.0 मिमी प्रति मीटर जहां निर्दिष्ट है |
| अंडाकार | लागू एएसटीएम ए५५४ बाहरी आयाम सहिष्णुता के भीतर नियंत्रित किया जाता है, जब तक कि अलग से निर्दिष्ट न हो |
| निर्माण प्रक्रिया | रोल बनाने और भरने की धातु के बिना स्वचालित अनुदैर्ध्य वेल्डिंग |
| वेल्ड की स्थिति | वेल्डेड, ओडी मोती हटाया, आईडी मोती नियंत्रित या आंतरिक रूप से स्कार्फ |
| सतह की स्थिति | मिल खत्म, 2B, उज्ज्वल एनील्ड, अचार, निष्क्रिय, ब्रश या यांत्रिक रूप से पॉलिश |
| ताप उपचार | वेल्डेड, वेल्ड-ज़ोन एनील या पूरी तरह से एनील, ग्रेड और मोल्डिंग आवश्यकताओं के आधार पर |
| समाप्त समाप्त | साधारण कट, डिब्रूड, चम्फर्ड, एक्सपेंडेड, रिडक्टेड या स्लेट |
| निरीक्षण | आयामी निरीक्षण, वेल्ड निगरानी, धुरी-प्रवाह परीक्षण, वायु-लीक परीक्षण या समझौता द्वारा हाइड्रोस्टैटिक परीक्षण |
| प्रलेखन | EN 10204 3.1 निरीक्षण प्रमाण पत्र उपलब्ध |
| वितरण की स्थिति | सीधी नली, परिशुद्धता से काटे गए नली या निर्मित निकास घटक |
बाहरी व्यास, अंडाकार, दीवार की मोटाई, और अंत स्थिति सीधे ट्यूब, मफलर खोल, उत्प्रेरक-कन्वर्टर कनेक्शन, क्लैंप, फ्लैंज, और लचीली युग्मन के बीच फिट-अप को प्रभावित करती है।स्वचालित वेल्डिंग के लिए परियोजना विशिष्ट आयामी नियंत्रण के साथ कैलिब्रेटेड ट्यूबिंग आपूर्ति की जा सकती है, रोबोटिक असेंबली, और स्लिप-जॉइंट कनेक्शन।
टाइप 409 एक टाइटेनियम-स्थिर फेरीटिक स्टेनलेस स्टील है जिसे व्यापक रूप से ऑटोमोबाइल निकास प्रणालियों के लिए चुना जाता है क्योंकि यह ऑक्सीकरण प्रतिरोध, थर्मल-थकान प्रदर्शन, वेल्डेबिलिटी,और नियंत्रित सामग्री की लागतयह सेवा के दौरान विशेष रूप से गीले या क्लोराइड युक्त वातावरण में सतही विरूपण या सतह ऑक्सीकरण विकसित कर सकता है।
प्रकार 304 में लगभग 18-20% क्रोमियम और 8-10.5% निकेल होता है। यह प्रकार 409 की तुलना में बेहतर सामान्य संक्षारण प्रतिरोध और बाहरी उपस्थिति प्रदान करता है,इसे दृश्यमान निकास टिप्स और प्रदर्शन निकास प्रणालियों के लिए उपयुक्त बनाना.
प्रकार 316 और 316L में लगभग 2-3% मोलिब्डेनम होता है। वे स्थानीय संक्षारण के प्रति बेहतर प्रतिरोध प्रदान करते हैं जहां निकास विधानसभा सड़क नमक, तटीय वातावरण,लगातार नमी, या रासायनिक रूप से आक्रामक संघनक।
ट्यूब को नियंत्रित वेल्ड-बीड ऊंचाई और मंडल झुकने, रोटरी-ड्राइंग झुकने, विस्तार, कमी, फ्लेरिंग, बीडिंग, स्वैगिंग के लिए सुसंगत परिधि यांत्रिक प्रतिक्रिया के साथ निर्मित किया जा सकता है,और अंत स्लॉटिंग.
गंभीर झुकने के लिए, उत्पादन से पहले ट्यूब व्यास, दीवार मोटाई, झुकने की त्रिज्या, वेल्ड स्थिति और सामग्री की स्थिति के बीच संबंध की पुष्टि की जानी चाहिए।ऑस्टेनिटिक ग्रेड सामान्यतः अधिक लम्बाई प्रदान करते हैं, जबकि स्थिर फेरीटिक ग्रेड कम थर्मल विस्तार प्रदान करते हैं और थर्मल चक्र के दौरान विकृति को कम कर सकते हैं।
वाहनों के निकास नलिकाओं को इंजन के संचालन के दौरान बार-बार हीटिंग और कूलिंग के संपर्क में लाया जाता है।थर्मल थकान के प्रतिरोध को प्रभावित करता है.
ऑस्टेनिटिक स्टेनलेस स्टील्स में अपेक्षाकृत उच्च थर्मल विस्तार होता है। 409 जैसे फेरीटिक निकास ग्रेड में कम थर्मल विस्तार होता है,जो बार-बार तापमान परिवर्तन के संपर्क में आने वाले घटकों में फायदेमंद हो सकता है.
स्वचालित निरंतर वेल्डिंग से बिना धातु के एक स्थिर अनुदैर्ध्य सीम प्राप्त होती है।अधूरे संलयन की पहचान करने के लिए ऑनलाइन वेल्ड निगरानी और पूरक विनाशकारी परीक्षण लागू किया जा सकता है, वेल्ड डिसकंटिन्यूइटीज, या ट्यूब घटक निर्माण में प्रवेश करने से पहले रिसाव पथ।
खरीद संबंधी चिंताःबड़े व्यास की पतली दीवार वाली ट्यूबिंग बनाने, काटने, परिवहन या झुकने के दौरान अंडाकार हो सकती है। अत्यधिक अंडाकारता अस्थिर फिट-अप, असंगत सम्मिलन गहराई, क्लैंप रिसाव,और रोबोट वेल्डिंग परिवर्तन.
हमारी नियंत्रण पद्धति:बाहरी व्यास, अंडाकार, दीवार की मोटाई, सीधापन, काटने की लंबाई और अंत ज्यामिति को एक अनुमोदित नियंत्रण योजना के अनुसार निरीक्षण किया जाता है।अधिक बारीकी से फिट-अप की आवश्यकता ट्यूबों आकार और अंशांकन संचालन के माध्यम से पारित किया जा सकता हैपरियोजना-विशिष्ट गेज का उपयोग विस्तारित छोरों, कम छोरों और स्लिप-फिट कनेक्शन के लिए किया जा सकता है।
उपलब्ध अभिलेख:आयामी निरीक्षण रिपोर्ट, प्रथम अनुच्छेद निरीक्षण रिपोर्ट, गेज परिणाम और प्रक्रिया-क्षमता डेटा सहमति से।
खरीद संबंधी चिंताःएक दृश्य रूप से स्वीकार्य अनुदैर्ध्य सीम में अभी भी स्थानीय दोष हो सकते हैं जो झुकने, विस्तार या थर्मल साइकिल के दौरान खुलते हैं।
हमारी नियंत्रण पद्धति:उत्पादन के दौरान वेल्ड मापदंडों की निगरानी की जाती है, और सीम का मूल्यांकन वर्दी-वर्तमान परीक्षण, हवा-पानी के नीचे रिसाव परीक्षण, हाइड्रोस्टैटिक परीक्षण, सपाट, फ्लेयर, विस्तार,या आदेशित निरीक्षण योजना के अनुसार धातु विज्ञान की जांचवेल्ड-बीड हटाने की गहराई को सीम के आस-पास अत्यधिक पतली होने से बचाने के लिए नियंत्रित किया जाता है।
उपलब्ध अभिलेख:गैर विनाशकारी परीक्षण रिपोर्ट, वेल्ड मैक्रोग्राफ, समतल होने का परिणाम, विस्तार का परिणाम, और संरक्षित उत्पादन नमूने।
खरीद संबंधी चिंताःस्टेनलेस स्टील को केवल कीमत के आधार पर चुनने से समय से पहले छिद्रण, अत्यधिक बाहरी रंग या अनावश्यक सामग्री की लागत हो सकती है।
हमारी नियंत्रण पद्धति:ग्रेड का चयन घटक की स्थिति, अधिकतम संचालन तापमान, संघनक के संपर्क में, सड़क नमक के संपर्क में, आवश्यक सेवा जीवन, उपस्थिति आवश्यकताओं और डाउनस्ट्रीम बनाने की गंभीरता पर आधारित है.प्रकार 409 को आम तौर पर लागत नियंत्रित अंडरबॉडी सिस्टम के लिए माना जाता है, प्रकार 304 को बेहतर उपस्थिति और सामान्य संक्षारण प्रतिरोध के लिए,और अधिक आक्रामक क्लोराइड युक्त वातावरण के लिए प्रकार 316 या 316L.
उपलब्ध अभिलेख:गर्मी संख्या की अनुरेखण क्षमता, रासायनिक विश्लेषण, यांत्रिक गुण प्रमाण पत्र, जब निर्दिष्ट हो तो सकारात्मक सामग्री पहचान, और EN 10204 3.1 प्रलेखन।
| मानक प्रणाली | लागू मानक | संक्षिप्त विवरण |
|---|---|---|
| एएसटीएम | एएसटीएम ए५५४ | निकास, संरचनात्मक और संबंधित अनुप्रयोगों के लिए वेल्डेड स्टेनलेस स्टील यांत्रिक नली |
| एएसटीएम | ASTM A240/A240M | नली के रूप में उपयोग की जाने वाली स्टील की पट्टी, शीट और प्लेट |
| एन | EN 10296-2 | मैकेनिकल और सामान्य इंजीनियरिंग प्रयोजनों के लिए वेल्डेड स्टेनलेस स्टील के ट्यूब |
| एन | एन 10088-2 | जंग प्रतिरोधी स्टेनलेस स्टील शीट और स्ट्रिप के लिए तकनीकी वितरण शर्तें |
| जेआईएस | JIS G3446 | मशीनों और संरचनात्मक प्रयोजनों के लिए स्टेनलेस स्टील के ट्यूब |
| जेआईएस | JIS G4305 | ठंड में लुढ़का हुआ स्टेनलेस स्टील प्लेट, शीट और स्ट्रिप |
| GB | जीबी/टी 12770 | यांत्रिक संरचनाओं के लिए वेल्डेड स्टेनलेस स्टील के ट्यूब |
| GB | जीबी/टी 3280 | ठंड में लुढ़का हुआ स्टेनलेस स्टील प्लेट, शीट और स्ट्रिप |
| जीओएसटी | GOST 11068 | विद्युत वेल्डेड जंग प्रतिरोधी स्टेनलेस स्टील के ट्यूब |
ट्यूब का उपयोग वाणिज्यिक वाहनों के निकास गैसों के बाद के उपचार के मॉड्यूल में डीजल ऑक्सीकरण उत्प्रेरक और डीजल कण फिल्टर के बीच बड़े व्यास के कनेक्शन अनुभाग के रूप में किया जाता है।
इस घटक को स्वचालित संयोजन के लिए स्थिर परिपत्रता बनाए रखना चाहिए, फिल्टर पुनरुद्धार के दौरान बार-बार गर्म और ठंडा होने का सामना करना चाहिए, अम्लीय निकास संघनक का सामना करना चाहिए,और शंकुओं के लिए परिधि वेल्डिंग के लिए एक नियंत्रित वेल्ड सीम प्रदान, फ्लैंग्स, सेंसर बॉस, या पोस्ट-ट्रेटमेंट हाउसिंग।
विशिष्ट विनिर्माण आवश्यकताओं में शामिल हैंः
- बाहरी व्यास लगभग 76.2 से 152.4 मिमी
- दीवार मोटाई लगभग 1.0 से 2.0 मिमी
- रोबोटिक असेंबली के लिए नियंत्रित अंडाकार
- मुरझाए हुए या चम्फर्ड छोर
- लीक-टेस्ट किए गए अनुदैर्ध्य वेल्ड
- मानक अंडरबॉडी सिस्टम के लिए प्रकार 409
- प्रकार 304 या 316L जहां अधिक संक्षारण प्रतिरोध की आवश्यकता होती है
- डिलीवरी से पहले निश्चित लंबाई काटना और अंत कैलिब्रेशन
निम्नलिखित मान मानक अधिकतम या सीमा मान हैं, जो द्रव्यमान प्रतिशत में हैं। लागू सामग्री मानक और आदेशित UNS ग्रेड अंतिम स्वीकृति को नियंत्रित करते हैं।
| ग्रेड | UNS | सी मैक्स. | एम मैक्स. | हाँ मैक्स. | पी मैक्स. | एस मैक्स. | सीआर | नि | मो | एन मैक्स. | स्थिर करने वाले तत्व |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 304 | S30400 | 0.08 | 2.00 | 0.75 | 0.045 | 0.030 | 18.00-20.00 | 8.00-10.50 | -- | 0.10 | -- |
| 304L | S30403 | 0.030 | 2.00 | 0.75 | 0.045 | 0.030 | 18.00-20.00 | 8.00-12.00 | -- | 0.10 | -- |
| 316 | S31600 | 0.08 | 2.00 | 0.75 | 0.045 | 0.030 | 16.00-18.00 | 10.00-14.00 | 2.00-3.00 | 0.10 | -- |
| 316L | S31603 | 0.030 | 2.00 | 0.75 | 0.045 | 0.030 | 16.00-18.00 | 10.00-14.00 | 2.00-3.00 | 0.10 | -- |
| 409 | S40900 | 0.08 | 1.00 | 1.00 | 0.045 | 0.045 | 10.50-1175 | 0.50 अधिकतम. | -- | 0.08 | टीआईः सी और एन से संबंधित न्यूनतम; 0.75 अधिकतम। |
| ग्रेड | UNS | न्यूनतम 0.2% उपज शक्ति | न्यूनतम तन्य शक्ति | 50 मिमी में न्यूनतम लम्बाई | धातुकर्म संरचना |
|---|---|---|---|---|---|
| 304 | S30400 | 205 एमपीए | 515 एमपीए | ४०% | ऑस्टेनिटिक |
| 304L | S30403 | 170 एमपीए | 485 एमपीए | ४०% | ऑस्टेनिटिक |
| 316 | S31600 | 205 एमपीए | 515 एमपीए | ४०% | ऑस्टेनिटिक |
| 316L | S31603 | 170 एमपीए | 485 एमपीए | ४०% | ऑस्टेनिटिक |
| 409 | S40900 | 170 एमपीए | 380 एमपीए | २०% | फेरीटिक |
-
