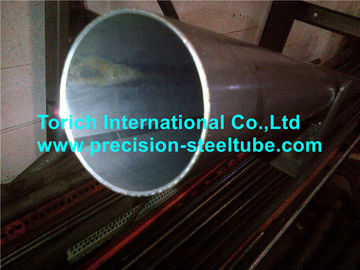

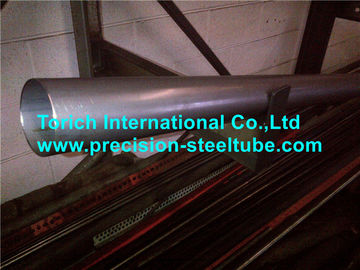

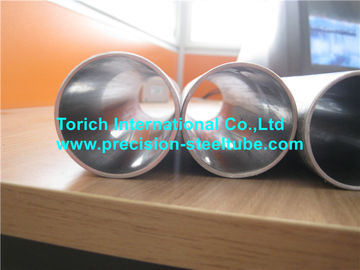

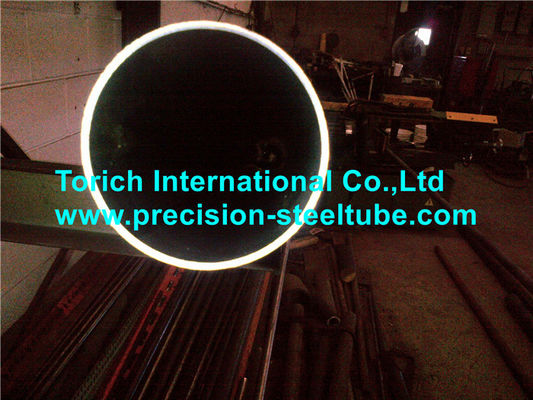

ऑटो पार्ट्स के लिए राउंड SAE J525 वेल्डेड स्टील एनल्ड कोल्ड ड्रॉन ट्यूब
उत्पाद का विवरण
वेल्डिंग इस्पात टयूबिंग
,इलेक्ट्रिक प्रतिरोध वेल्डेड स्टील ट्यूब
SAE J525 वेल्डेड कोल्ड ड्रॉइंग कम कार्बन स्टील ट्यूबिंग बेंडिंग और फ्लेरिंग के लिए एनील्ड
अनुप्रयोग:ऑटो पार्ट्स के लिए झुकने और फ्लेरिंग के लिए
त्वरित विवरणः
आकार सीमाः O.D.:6-350mm W.T.:1-15mm L: ग्राहक के आदेश के अनुसार
ग्रेडः कम कार्बन स्टील
विनिर्माण और उत्पादन:एआरडब्ल्यू+डीओएम
ट्यूबिंग एक नली के रूप में आकार में फ्लैट-रोल्ड स्टील से बनाई जाती है, जिसके किनारों को विद्युत प्रतिरोध वेल्डिंग द्वारा एक साथ जोड़ा और मिलाया जाता है।
मोल्डिंग और वेल्डिंग के बाद, ट्यूब को सामान्य किया जाता है और एक ठंडे खींचने के ऑपरेशन के अधीन किया जाता है जिसके परिणामस्वरूप 15% के पार अनुभाग क्षेत्र में न्यूनतम कमी होती है।जिसमें से 8% में दीवार मोटाई में कमी होगीठंडे प्रसंस्करण के पश्चात ट्यूबों को वायुमंडलीय नियंत्रित विधि द्वारा सामान्य किया जाएगा ताकि एक तैयार उत्पाद प्राप्त किया जा सके जो SAE J525 की आवश्यकताओं को पूरा करेगा।
विवरण:
गर्म या ठंडा लुढ़का हुआ इस्पात से बने यांत्रिक ट्यूबिंग
यांत्रिक पाइप के रूप में उपयोग के लिए विद्युत प्रतिरोध वेल्डेड कम कार्बन स्टील पाइप को शामिल करता है
लाभः
अच्छी एकाग्रता, निर्बाध से बेहतर कीमत।
| तालिका 1- ट्यूबिंग बाहरी व्यास सहिष्णुता | |||||||
| नाममात्र ट्यूबिंग ओडी मिमी | सहिष्णुता ओडी ± मिमी | सहिष्णुता आईडी ± मिमी | |||||
| नौ तक।50 | 0.05 | 0.05 | |||||
| ९.५० से १५.८८ तक समावेशी | 0.06 | 0.06 | |||||
| 15.88 से 50.80 तक समावेशी | 0.08 | 0.08 | |||||
| 50.8 से 63.50 तक | 0.10 | 0.10 | |||||
| ६३.५० से ७६.२० सहित से अधिक | 0.13 | 0.13 | |||||
| 76.20 से 100.00 तक समावेशी | 0.15 | 0.15 | |||||
| WT सहिष्णुता 10% से अधिक नहीं होनी चाहिए | |||||||
| तालिका 2 - ट्यूबिंग की दीवार की मोटाई पर सहिष्णुता | |||||||
| नाममात्र दीवार की मोटाई | नाममात्र ओडी 22 मिमी के माध्यम से ± मिमी | नाममात्र ओडी 22-48 मिमी ± मिमी | नाममात्र ओडी 48-100 मिमी ± मिमी | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 4.00 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.19 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| तालिका 2- रासायनिक आवश्यकताएं | |||||||
| तत्व | % | ||||||
| कार्बन | 0.06-0.18 | ||||||
| मैंगनीज | 0.30 से 0.60 | ||||||
| फ़ॉस्फ़प्रस | 0.040 अधिकतम | ||||||
| सल्फर | 0.050 अधिकतम | ||||||
| तालिका 3- यांत्रिक गुण | |||||||
| गुण | मूल्य | ||||||
| प्रतिफल शक्ति, मिनट | 170 Mpa | ||||||
| अंतिम शक्ति, मिनट | 310 एमपीए | ||||||
| 50 मिमी में लम्बाई, मिनट | ३५% | ||||||
| कठोरता (रॉकवेल बी), अधिकतम | 65.00 | ||||||
उत्पादन और नमूनाः
संबंधित मानकों के लिए एसएई प्रकाशनः
SAE J409 उत्पाद विश्लेषण - गर्मी या कास्ट के विशिष्ट रासायनिक विश्लेषण से अनुमेय भिन्नताएं
स्टील का कास्ट
SAE J514 हाइड्रोलिक ट्यूब फिटिंग
SAE J533 ट्यूबिंग के लिए फ्लेयर्स
SAE J1677 कम कार्बन स्टील और तांबा निकेल ट्यूबिंग के लिए परीक्षण और प्रक्रियाएं
SAE J1065 स्टील हाइड्रोलिक ट्यूबिंग के लिए सामान्य संदर्भ कार्य दबाव
SAE J1453 फिटिंग - ओ रिंग फेस सील
प्रदर्शन की आवश्यकताएं:
समतलता परीक्षण - SAE1677
फ्लेरिंग परीक्षण- SAE1677
रिवर्स फ्लैटिंग परीक्षण- SAE1677
विस्तार परीक्षण- SAE1677
कठोरता परीक्षण- SAE1677
तन्यता परीक्षण- SAE1677
लम्बाई परीक्षण- SAE1677
दबाव-सबूत परीक्षण- SAE1677
विनाशकारी विद्युत परीक्षण- SAE1677
परीक्षण प्रमाणपत्रःEN10204 3.1 B
स्वच्छता- ट्यूब की आंतरिक और बाहरी सतहें व्यावसायिक रूप से उज्ज्वल, स्वच्छ और वसा, ऑक्साइड स्केल, कार्बन जमा से मुक्त हैं,और कोई अन्य संदूषण जो विनिर्माण संयंत्र में सामान्य रूप से उपयोग किए जाने वाले सफाई एजेंटों द्वारा आसानी से नहीं हटाया जा सकता है
संक्षारण संरक्षण- तैयार नली के अंदर और बाहर शिपमेंट और सामान्य भंडारण के दौरान संक्षारण के खिलाफ संरक्षित है।सामान्य भंडारण अवधि के बाद सामान्य रूप से विनिर्माण में उपयोग किए जाने वाले सफाई एजेंटों द्वारा संक्षारण निवारक यौगिक को आसानी से हटाया जा सकता है.
पैकेजिंग- ट्यूब को ऐसे पैक किया जाता है जिससे इसे परिवहन और भंडारण की अनुमति मिलती है। आमतौर पर हेक्सागोनल आकार के बंडलों में मजबूत स्ट्रिप्स और लोडिंग और अनलोडिंग के लिए लिफ्टिंग स्ट्रिंग के साथ।खरीदार की आवश्यकता और समझौते का भी पालन कर सकता है.
-
