| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | EN10305-1 |
| एमओक्यू: | 5 टन |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | टी / टीएल / सीडी / पीडी / एक पश्चिमी मुद्रा मनीग्राम अन्य |
| आपूर्ति करने की क्षमता: | 60000 टन / वर्ष |

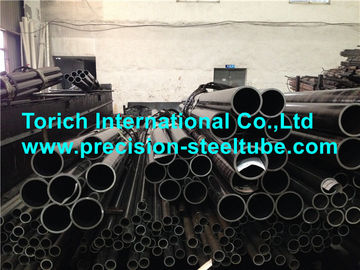

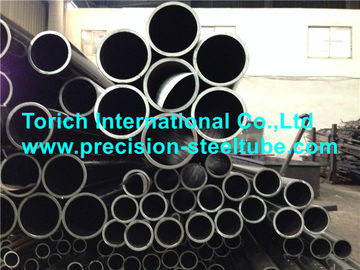

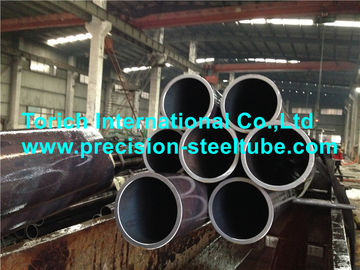

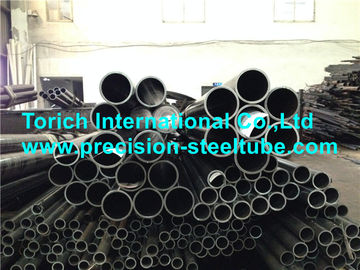

EN10305-1 दूरबीन सिलेंडर शीत प्रसंस्करण उत्पादन के साथ गैस सिलेंडर ट्यूब
मानकः EN10305-1 सीमलेस कोल्ड ड्रॉ/रोलिंग स्टील ट्यूब
सटीक अनुप्रयोगों के लिए स्टील ट्यूब।
आवेदन: गैस सिलेंडर अनुप्रयोगों के लिए, तेल सिलेंडर / दूरबीन सिलेंडर
आकार सीमा: O.D.:6-380mm W.T.:1-35mm L:max12000mm
स्टील ग्रेड: E235, E355, E215 आदि
स्टील ग्रेड और रासायनिक संरचनाः
| स्टील ग्रेड | सी | हाँ | एमएन | पी | एस | अल | |
| स्टील का नाम | स्टील संख्या | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | मिन |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| कमरे के तापमान पर यांत्रिक गुण | |||||||||||||
| स्टील ग्रेड | डिलीवरी की शर्त के लिए न्यूनतम मान | ||||||||||||
| स्टील का नाम | स्टील नुम्बर | (+Cc) | (+LCc) | (+एसआर) | (+Ad) | (+एन) एनबीके | |||||||
| आरएम एमपी | % | आरएम एमपी | % | आरएम एमपी | ReH Mpa | % | आरएम एमपी | % | आरएम एमपी | ReH Mpa | % | ||
| E215 | 1.0212 | 430 | 8 | 380 | 12 | 380 | 280 | 16 | 280 | 30 | 290-430 | 215 | 30 |
| E235 | 1.0308 | 480 | 6 | 420 | 10 | 420 | 350 | 16 | 315 | 25 | ३४०-४८० | 235 | 25 |
| E355 | 1.0580 | 640 | 4 | 580 | 7 | 580 | 450 | 10 | 450 | 22 | 490-630 | 355 | 22 |
नोटःग्राहक के अनुरोध के अनुसार विशेष स्टील ग्रेड भी उपलब्ध है।
aRm: तन्यता शक्ति; ReH: ऊपरी उपज शक्ति; A: फ्रैक्चर के बाद बढ़ाव
b 1Mpa=1N/mm2
c परिष्करण के दौरान ठंड में काम करने की डिग्री के आधार पर उत्पादन शक्ति लगभग तन्यता शक्ति के बराबर हो सकती है।
गणना के प्रयोजनों के लिए निम्नलिखित संबंधों की सिफारिश की जाती हैः
प्रसव की स्थिति के लिए +C: ReH ≥0.8 Rm
प्रसव की स्थिति के लिए +LC: ReH ≥0.7 Rm
d गणना के प्रयोजनों के लिए निम्नलिखित अनुपात की सिफारिश की जाती हैःReH≥0.5Rm
e बाहरी व्यास ≤30 मिमी और दीवार मोटाई ≤3 मिमी के ट्यूबों के लिए ReH के न्यूनतम मूल्य इस तालिका में दिए गए मूल्यों से 10Mpa कम हैं
f बाहरी व्यास के साथ ट्यूबों के लिए> 160 मिमीः ReH≥420Mpa
