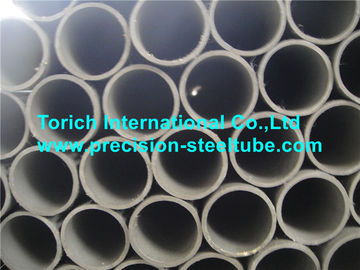

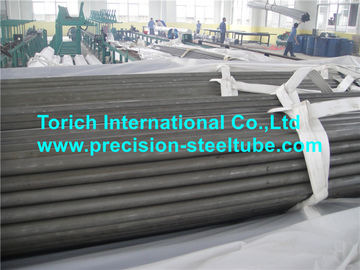

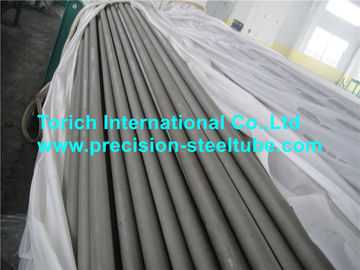

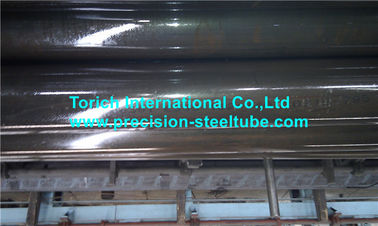

हाइड्रोलिक और न्यूमेटिक कोल्ड ड्रिंक सीमलेस स्टील ट्यूब EN10305-4 E215 E235 E355
उत्पाद का विवरण
जोड़रहित स्टील पाइप
,निर्बाध कार्बन स्टील ट्यूब
EN10305-4 E215 E235 E355 हाइड्रोलिक और वायवीय सीमलेस कोल्ड ड्रॉ ट्यूब
मानकः EN10305-4 हाइड्रोलिक और पनीमैटिक सिस्टम के लिए सीमलेस कोल्ड ड्रॉ ट्यूब
सटीक अनुप्रयोगों के लिए इस्पात ट्यूबें.तकनीकी वितरण शर्तें
अनुप्रयोग:हाइड्रोलिक और वायवीय शक्ति प्रणालियों के लिए
आकार सीमाःओवरडोजः 6-80 मिमी W.T.:0.5-12.5mm L: अधिकतम12000mm
विनिर्माण प्रक्रियाः
इस्पात बनाने की प्रक्रिया:
इस्पात बनाने की प्रक्रिया निर्माता के विवेक पर निर्भर है
स्टील्स पूरी तरह से मारे गए हैं।
ट्यूब विनिर्माण और वितरण की शर्तेंः
ट्यूबों को गर्म परिष्कृत निर्बाध ट्यूबों से ठंड प्रसंस्करण द्वारा निर्मित किया जाता है।
ठंडे ढंग से काम करना भी तब लागू होता है जब वास्तविक उत्पादन की आवश्यकता होती है।
ट्यूबों को डिलीवरी की स्थिति +एन में दिया जाता है, जिसका अर्थ है कि अंतिम ठंडे ड्रॉइंग ऑपरेशन के बाद, ट्यूबों को नियंत्रित वातावरण में सामान्य किया जाता है।
ट्यूब की उपस्थिति:
ट्यूबों की आंतरिक और बाहरी सतह दोनों को ठंडा बनाने के साथ-साथ सामान्य ताप उपचार के बाद चिकनी बना दिया जाता है।
ट्यूब की चिकनी बाहरी और आंतरिक सतहें होती हैं जिनकी मोटाई Ra≤ 4μm होती है।
Ra ≤2μm की कम मोटाई आंतरिक सतह के लिए काम करने योग्य है, सबसे अच्छा आईडी मोटाई हम केवल ठंड खींचने से 0.4-0.8 μm तक पहुंच सकते हैं।
स्टील ग्रेड और रासायनिक संरचनाः
| स्टील ग्रेड | सी | हाँ | एमएन | पी | एस | अल | |
| स्टील का नाम | स्टील संख्या | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | मिन |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| तालिका 1 में दी गई निर्दिष्ट सीमाओं से उत्पाद विश्लेषण के अनुमेय विचलन | |||||||
| तत्व | कास्ट विश्लेषण की निर्दिष्ट सीमा % द्रव्यमान | अनुमेय विचलन द्रव्यमान के अनुसार उत्पाद विश्लेषण % | |||||
| सी | ≤0.22 | +0.07 | |||||
| हाँ | ≤0.55 | +0.05 | |||||
| एमएन | ≤1.60 | +0.1 | |||||
| पी | ≤0.025 | +0.005 | |||||
| एस | ≤0.015 | +0.003 | |||||
| अल | ≤0.025 | --0.005 | |||||
| कमरे के तापमान पर यांत्रिक गुण | |||||||
| स्टील ग्रेड | रिडंडेंस स्ट्रेंथ ReH min Mpa | तन्य शक्ति Rm मिन एमपीए | लम्बाई A min % | ||||
| स्टील का नाम | स्टील नुम्बर | ||||||
| E215 | 1.0212 | 215 | 290-430 | 30 | |||
| E235 | 1.0308 | 235 | ३४०-४८० | 25 | |||
| E355 | 1.0580 | 355 | 490-630 | 22 | |||
परीक्षण विधियाँः
तन्यता परीक्षण
सपाट होने का परीक्षण
बहाव विस्तार परीक्षण
आयामी निरीक्षण
विजुअल जांच
लीक सख्तता परीक्षण
विनियामक संदर्भः
EN10002-1, धातु सामग्री- तन्यता परीक्षण- भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी वितरण आवश्यकताएं।
EN10027-1, स्टील के लिए नामकरण प्रणाली - भाग 1: स्टील के नाम, मुख्य प्रतीक।
EN10027-2, स्टील के लिए नामकरण प्रणाली l- भाग 2: संख्यात्मक प्रणाली
EN10052, लौह उत्पादों के लिए गर्मी उपचार शब्दों की शब्दावली
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10233, धातु सामग्री - ट्यूब - समतल परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 1:हाइड्रोलिक लीक-टाइटनेस की जाँच के लिए सीमलेस और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों का स्वचालित विद्युत चुम्बकीय परीक्षण
EN10256, स्टील ट्यूबों का विनाशकारी परीक्षण - स्तर 1 और 2 विनाशकारी परीक्षण कर्मियों की योग्यता और दक्षता
एन आई एस ओ 377, इस्पात और इस्पात उत्पाद - यांत्रिक परीक्षण के लिए नमूने और परीक्षण टुकड़ों का स्थान और तैयारी (आई एस ओ 377:1997)
एन आई एस ओ 2566-1, स्टील - लम्बाई के मूल्यों का रूपांतरण - भाग 1: कार्बन और कम मिश्र धातु वाले स्टील्स (आई एस ओ 2566-1:1984)
ENV10220, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और माप प्रति इकाई लंबाई।
EN10266, स्टील ट्यूब, फिटिंग और संरचनात्मक खोखले प्रोसेसर - उत्पाद मानकों में उपयोग के लिए परिभाषा और प्रतीक
-
