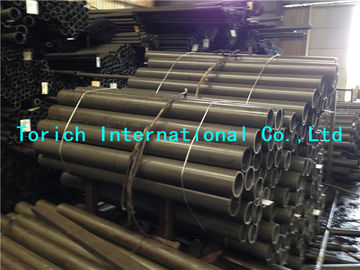

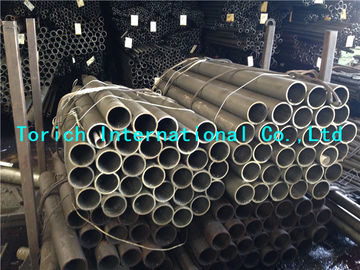

SAE J524 कोल्ड ड्रिंक सीमलेस स्टील ट्यूब, कम कार्बन स्टील ट्यूब की घोषणा की

SAE J524 कोल्ड ड्रिंक सीमलेस स्टील ट्यूब, कम कार्बन स्टील ट्यूब की घोषणा की

एमओक्यू: 5 टन
कीमत: बातचीत योग्य
स्टैंडर्ड पैकेजिंग: हेक्सागोनल बंडलों में तेल antirust
वितरण अवधि: 5-8 सप्ताह
आपूर्ति क्षमता: प्रति वर्ष 60000 टन
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
TORICH
प्रमाणन
ISO 9001 ISO 14001 EN 10204.3.1 TS 16949 ABS
मॉडल संख्या
SAE J524
mateial:
कम कार्बन इस्पात
आवेदन:
ऑटो पार्ट्स के लिए झुका और फ्लेयरिंग के लिए
आकार सीमा:
OD: 6-88.9 मिमी WT: 1-15 मिमी L: ग्राहक के आदेश के अनुसार
Techinique निर्माण:
निर्बाध ठंड खींचा
दिल का इलाज:
annealed
विशेषता:
ट्यूबिंग
प्रमुखता देना:

ठंड तैयार सीमलेस ट्यूब

,

शीत निकालके इस्पात ट्यूब

उत्पाद का वर्णन

SAE J524 सटीक और वाहन अनुप्रयोगों के लिए ठंडा खींचा निर्बाध स्टील ट्यूबिंग

त्वरित विवरणः

मानकः SAE J524 सीमलेस स्टील ट्यूबिंग
J524 झुकने और फ्लेरिंग के लिए एनील किए गए सीमलेस लो कार्बन स्टील ट्यूबिंग

अनुप्रयोग:ऑटो पार्ट्स के लिए झुकने और फ्लेरिंग के लिए


आकार सीमाःO.D.:6-88.9mm W.T.:1-15mm L: ग्राहक के आदेश के अनुसार

विनिर्माण:
ट्यूब को ठंडा खींचा गया आकार है और बनाने के बाद तैयार उत्पाद के उत्पादन के लिए इस तरह से एनील किया जाना चाहिए जो SAE J524 की आवश्यकता और ग्राहक की आवश्यकता को पूरा करता है।

आयाम और सहिष्णुता

तालिका 1- ट्यूबिंग बाहरी व्यास सहिष्णुता
नाममात्र ट्यूबिंग ओडी मिमी सहिष्णुता ± मिमी
25 तक।4 0.10
25.4 से 38.1 तक 0.15
38.1 से 50.8 सहित से अधिक 0.20
50.8 से 88.9 तक 0.25
WT सहिष्णुता 10% से अधिक नहीं होनी चाहिए

सामग्रीः

निम्न रासायनिक संरचना की पुष्टि करने वाले कम कार्बन स्टील से बने ट्यूबिंग।

तालिका 2- रासायनिक आवश्यकताएं
तत्व %
कार्बन 0.18 अधिकतम
मैंगनीज 0.30 से 0.60
फॉस्फप्रिस 0.040 अधिकतम
सल्फर 0.050 अधिकतम

यांत्रिक गुण:

तैयार ट्यूबों में निम्नलिखित तालिका के यांत्रिक गुण होते हैं:

तालिका 3- यांत्रिक गुण
गुण मूल्य
प्रतिफल शक्ति, मिनट 170 Mpa
अंतिम शक्ति, मिनट 310 एमपीए
50 मिमी में लम्बाई, मिनट 30%
कठोरता (रॉकवेल बी), अधिकतम 65.00

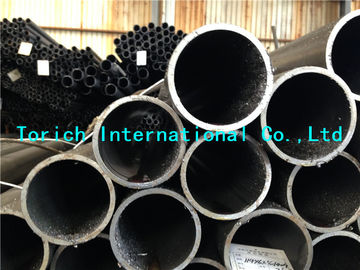

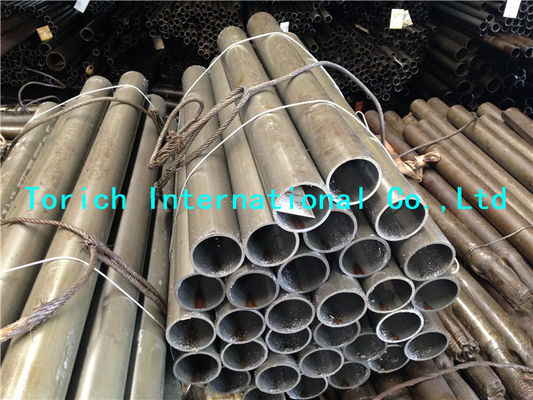

SAE J524 कोल्ड ड्रिंक सीमलेस स्टील ट्यूब, कम कार्बन स्टील ट्यूब की घोषणा की SAE J524 कोल्ड ड्रिंक सीमलेस स्टील ट्यूब, कम कार्बन स्टील ट्यूब की घोषणा की

गुणवत्ता:

तैयार नली की लंबाई काफी सीधी होती है और उसके छोर चिकने होते हैं।

ट्यूबिंग में स्केल और हानिकारक दोष नहीं होते हैं और इसमें कारीगर जैसा फिनिश होता है।

सतह की खामियों जैसे हैंडलिंग मार्क्स, डाई मार्क्स या उथले गड्ढे को हानिकारक नहीं माना जाएगा

दोष जब तक कि दोष व्यास और दीवार मोटाई के लिए निर्दिष्ट सहिष्णुता के भीतर हैं।

ऐसी सतह की खामियों को हटाने की आवश्यकता नहीं है।

प्रदर्शन की आवश्यकताएं:

तैयार ट्यूबें SAE J1677 में निम्नलिखित प्रदर्शन परीक्षणों को संतोषजनक रूप से पूरा करती हैं

  • सपाट होने का परीक्षण
  • फ्लेरिंग परीक्षण
  • रिवर्स फ्लैटिंग परीक्षण
  • विस्तार परीक्षण
  • कठोरता परीक्षण
  • तन्यता परीक्षण
  • लम्बाई परीक्षण
  • दबाव-सबूत परीक्षण


संबंधित मानकों के लिए एसएई प्रकाशनः

SAE J409 उत्पाद विश्लेषण - गर्मी या कास्ट के विशिष्ट रासायनिक विश्लेषण से अनुमेय भिन्नताएं
स्टील का कास्ट
SAE J1677 स्टील और कॉपर निकेल ट्यूबिंग के लिए परीक्षण और प्रक्रियाएं

SAE J514 हाइड्रोलिक ट्यूब फिटिंग

SAE J533 ट्यूबिंग के लिए फ्लेयर्स

SAE J1065 स्टील हाइड्रोलिक ट्यूबिंग के लिए सामान्य संदर्भ कार्य दबाव

SAE J1453 फिटिंग - ओ रिंग फेस सील

SAE J2551 द्रव चालक धातु ट्यूबिंग अनुप्रयोगों के लिए अनुशंसित प्रथाएं

सामान्य उपयोग के लिए कार्बन स्टील ट्यूबिंग - कार्बन के लिए गैर विनाशकारी परीक्षण को समझना
स्टील ट्यूबिंग

SAE J2658 द्रव शक्ति और सामान्य उपयोग के लिए धातु ट्यूब कंडक्टर असेंबली - परीक्षण विधियाँ
हाइड्रोलिक फ्लूइड पावर मेटलिक ट्यूब एसेम्बली के लिए

एएसटीएम प्रकाशनः
एएसटीएम ए५१३ विद्युत प्रतिरोध वेल्डेड कार्बन और मिश्र धातु स्टील ट्यूबिंग

एएसटीएम ए 519 सीमलेस कार्बन और मिश्र धातु स्टील मैकेनिकल ट्यूबिंग के लिए मानक विनिर्देश

एएसटीएम ए 450/ ए 450 एम कार्बन, फेरीटिक मिश्र धातु और
ऑस्टेनिटिक मिश्र धातु स्टील ट्यूबिंग

आईएसओ प्रकाशन:

आईएसओ 3304 सादा अंत सीमलेस सटीक स्टील ट्यूब, वितरण के लिए तकनीकी शर्तें

आईएसओ 5598 द्रव ऊर्जा प्रणाली और घटक - शब्दावली

आईएसओ 8434-2 द्रव शक्ति और सामान्य उपयोग के लिए धातु ट्यूब कनेक्शन - भागः 2 37° फ्लेयर फिटिंग

आईएसओ 8434-3 द्रव शक्ति और सामान्य उपयोग के लिए धातु ट्यूब कनेक्शन - भागः 3 ORFS फिटिंग

आईएसओ 10583 हाइड्रोलिक द्रव शक्ति - पाइप कनेक्शन के लिए परीक्षण विधियाँ

आईएसओ 10763 हाइड्रोलिक फ्लुइड पावर - सादा, निर्बाध और वेल्डेड स्टील ट्यूब - आयाम और

नाममात्र कार्य दबाव।
