सीमलेस / वेल्डेड ऑक्टागन स्टील पाइप GB / T 3094 कोल्ड ड्रोन ट्यूब 10 # 20 # Q195 Q235345
उत्पाद का विवरण
जोड़रहित स्टील पाइप
,प्रेसिजन स्टेनलेस स्टील टयूबिंग
सीमलेस या वेल्डेड ऑक्टेगन स्टील पाइप GB/T 3094 कोल्ड ड्रॉ ट्यूब 10# 20# Q195 Q235 Q345
अष्टकोणीय स्टील ट्यूब ज्यादातर निर्बाध ट्यूब या वेल्डेड ट्यूब, उत्पादित हैसीईडी चीनी मानक जीबी/टी 3094 के अनुसार है, जो कि ठंडे खींचने वाले स्टील ट्यूबों के लिए एक मानक है।
अष्टकोणीय स्टील ट्यूब का व्यापक रूप से संरचनात्मक भागों, उपकरण और मशीनरी भागों में उपयोग किया जाता है। और स्टेनलेस स्टील पाइप की तुलना में बैरल आम तौर पर अधिक गतिशीलता और अनुभाग मॉड्यूल है,घुमावदार मोड़ अधिक क्षमता, संरचनात्मक वजन को काफी कम कर सकता है, स्टील को बचा सकता है।
स्टील ग्रेडः
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
आवेदनः
संरचनात्मक भागों, उपकरण और मशीनरी भागों में प्रयोग किया जाता है
उत्पादन विधि:
ठंडा खींचा
ट्यूब प्रकारः
चीनी मानक GB/T 3094 के अनुसार सीमलेस ट्यूब या ग्राहकों के अनुरोध के अनुसार वेल्डेड ट्यूब
सहिष्णुताः
निम्नलिखित तालिकाओं के अनुसार, या ग्राहकों के अनुरोध के अनुसार।
| चौड़ाई के लिए सहिष्णुता | |||
| आकार ((मिमी) | सहिष्णुता ((मिमी) | ||
| सामान्य | उच्च ग्रेड | ||
| चौड़ाई A / B | ≤30 | ±0.30 | ±0.20 |
| >30-50 | ±0.40 | ±0.30 | |
| >50-75 | ±0.80%A ±0.80%B | ±0.70%A ±0.70%B | |
| >75 | ± 1%A ± 1%B | ±0.8%A ±0.8%B | |
| दीवार मोटाई के लिए सहिष्णुता | |||
| आकार ((मिमी) | सहिष्णुता ((मिमी) | ||
| सामान्य | उच्च ग्रेड | ||
| चौड़ाई A / B | ≤1.0 | ±0.18 | ±0.12 |
| >1.0-3.0 | +15% WT -10% WT | +12.5% WT -10% WT | |
| >3.0 | +12.5% WT -10% WT | ± 10% WT | |
ट्यूब के लिए किनारों की ढलानः
निम्नलिखित तालिकाओं के अनुसार, या ग्राहकों के अनुरोध के अनुसार।
| किनारों में ढलान | |||
| आकार ((मिमी) | सहिष्णुता ((मिमी) | ||
| सामान्य | उच्च ग्रेड | ||
| चौड़ाई A / B | ≤30 | 0.20 | 0.10 |
| >30-50 | 0.30 | 0.15 | |
| >50-75 | 0. 80% | 0. 50% | |
| >75 | 0९०% | 0. 60% | |
झुकना:
सामान्य ट्यूब के लिए, झुकना ≤4.0 मिमी/मी होना चाहिए और कुल सीधापन ≤0.4% होना चाहिए।
उच्च ग्रेड ट्यूब के लिए, झुकना ≤2.0 मिमी/मी होना चाहिए और कुल सीधापन ≤0.2% होना चाहिए।
यांत्रिक गुण:
| स्टील ग्रेड | तन्य शक्ति एमपीए | उपज शक्ति एमपीए | लम्बाई % |
| कम से कम | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| Q235 | 375 | 235 | 20 |
| Q295 | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
छोरों का आकारः
पाइप के दोनों छोरों को धुरी के लंबवत एक पूर्ण छोर सतह तक काट दिया जाना चाहिए और छोरों से बर्स हटा दिए जाने चाहिए।
वितरण की शर्त:
ठंडा खींचा, गर्मी उपचार भी स्वीकार्य है।

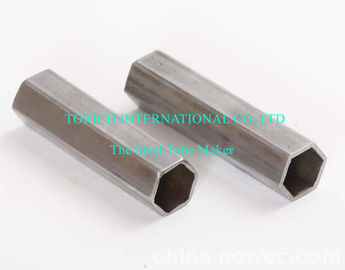

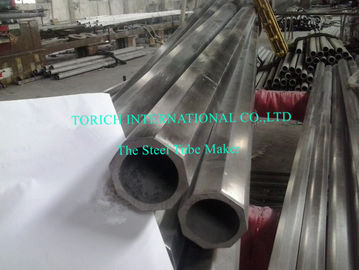

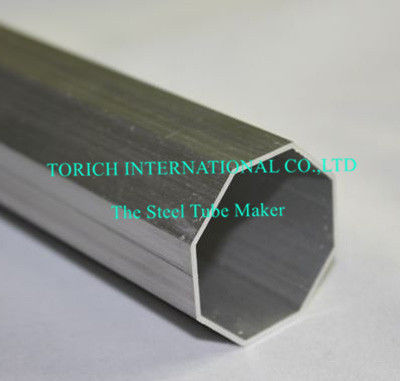

उत्पादन चित्रः
-
