| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | बीएस 6323-4 |
| एमओक्यू: | 1 टन |
| कीमत: | 1200-1300 USD/ton |
| आपूर्ति करने की क्षमता: | 20000 टन / वर्ष |
उत्पाद का वर्णन:

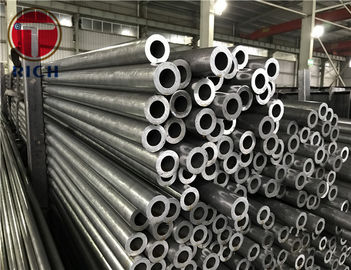

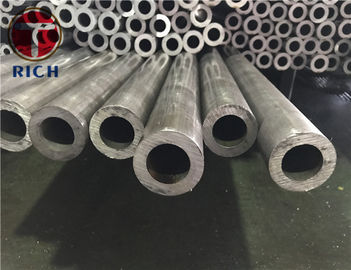

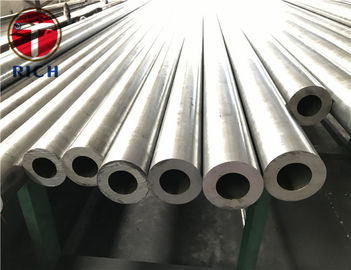

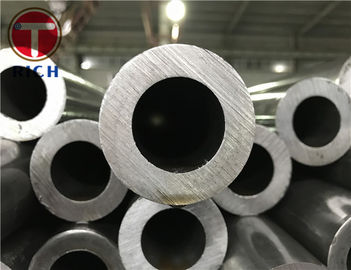

डीओएम स्टील ट्यूब गोल सीमलेस कोल्ड ड्रॉ स्टील पाइप बीएस 6323-4 सीएफएस 3, सीएफएस 3ए, सीएफएस 4
स्टील ग्रेड/स्टील सामग्रीः
|
पदनाम | रासायनिक संरचना(लडेल विश्लेषण) | ||||||
| सी % | हाँ % | एमएन % | पी ((मैक्स) % | एस(अधिकतम) % | सीआर % | मो % | |
| सीएफएस 3 | 0.20 अधिकतम | 0.35 अधिकतम | 0.90 अधिकतम | 0.050 | 0.050 | - | - |
| सीएफएस 3एअ | 0.20 अधिकतम | 0.10 से 0.35 | 0.60 से 1.00 | 0.050 | 0.050 | - | - |
| सीएफएस 4 | 0.25अधिकतम | 0.35 अधिकतम | 1.20 अधिकतम | 0.050 | 0.050 | - | - |
| सीएफएस 5b | 0.23 अधिकतम | 0.50 अधिकतम | 1.50 अधिकतम | 0.050 | 0.050 | - | - |
| सीएफएस 6 | 0.30 से 0.40 | 0.35 अधिकतम | 0.50 से 0.90 | 0.050 | 0.050 | - | - |
| सीएफएस 7 | 0.20 से 0.30 | 0.35 अधिकतम | 1.20 से 1.50 | 0.050 | 0.050 | - | - |
| सीएफएस 8c | 0.40 से 0.55 | 0.35 अधिकतम | 0.50 से 0.90 | 0.050 | 0.050 | - | - |
| सीएफएस 9 | 0.29 अधिकतम | 0.35 अधिकतम | 1.50 अधिकतम | 0.050 | 0.050 | - | 0.15 से 0.25 |
| सीएफएस 10 | 0.26 अधिकतम | 0.35 अधिकतम | 0.80 अधिकतम | 0.050 | 0.050 | 0.80 से 1.20 | 0.15 से 0.30 |
| सीएफएस 11 | 0.45 अधिकतम | 0.35 अधिकतम | 1.00 अधिकतम | 0.050 | 0.050 | 0.80 से 1.20 | 0.15 से 0.30 |
|
पदनाम | यांत्रिक गुण और वितरण की स्थिति | |||||||||||
| BKd (ठंडा समाप्त/कठोर) | बीकेडब्ल्यूd (ठंडा समाप्त/नरम) | GBK और GZF (गला दिया) | एनबीके और एनजेडएफ (सामान्य) | |||||||||
| आरe मिन एन/मिमी2 | आरm मिन एन/मिमी2 | ए मिन % | आरe मिन एन/मिमी2 | आरm मिन एन/मिमी2 | ए मिन % | आरe मिन एन/मिमी2 | आरm मिन एन/मिमी2 | ए मिन % | आरe मिन एन/मिमी2 | आरm मिन एन/मिमी2 | ए मिन % | |
| सीएफएस 3 | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| सीएफएस 3एअ | 360 | 450 | 6 | 280 | 400 | 9 | 170 | 340 | 26 | 215 | 360 | 24 |
| सीएफएस 4 | 415 | 520 | 5 | 315 | 450 | 8 | 200 | 400 | 24 | 235 | 410 | 22 |
| सीएफएस 5b | 480 | 600 | 4 | 385 | 550 | 6 | - | - | - | 340 | 490 | 20 |
| सीएफएस 6 | 470 | 590 | 5 | 350 | 540 | 7 | 300 | 440 | 22 | 280 | 460 | 21 |
| सीएफएस 7 | 560 | 700 | 4 | 460 | 650 | 7 | - | - | - | - | - | - |
| सीएफएस 8c | 575 | 720 | 4 | 470 | 670 | 6 | 300 | 510 | 20 | 340 | 540 | 18 |
| सीएफएस 9 | 575 | 720 | 4 | 470 | 670 | 6 | - | - | - | - | - | - |
| सीएफएस 10 | 575 | 720 | 4 | 470 | 670 | 6 | - | - | - | - | - | - |
| सीएफएस 11 | 575 | 720 | 4 | - | 670 | 6 | - | - | - | - | - | - |
| नोटः ग्रेड 3, 3ए के ट्यूबों का वेल्डिंग,4 और 5 विशेष तकनीकों की आवश्यकता नहीं है, लेकिन सावधानी बरती जानी चाहिए और वेल्डिंग उचित ब्रिटिश मानक में दिए गए मार्गदर्शन के अनुसार किया जाना चाहिएउदाहरण के लिए बीएस 5135 अन्य दर्जे के वेल्डिंग के लिए विशेष तकनीक की आवश्यकता हो सकती है। अग्रेड 3A केस के कठोर करने के उद्देश्यों के लिए उपयुक्त है। bअनाज परिष्करण तत्वों को निर्माताओं के विकल्प पर जोड़ा जा सकता है। cदिखाए गए सीमाओं के भीतर, लेकिन बीएस 970-1 की रासायनिक संरचना के अनुसार स्टील्स, यदि आदेश या जांच के समय सहमत हो तो आपूर्ति की जा सकती है। dयदि बीके और जीकेडब्ल्यू की स्थिति में पाइपों को बाद में वेल्डेड, सपोर्ट या गर्म किया जाता है, तो गर्मी प्रभावित क्षेत्र में यांत्रिक गुणों को वितरण स्थिति जीबीके या एनबीके के लिए दिए गए गुणों तक कम किया जा सकता है। | ||||||||||||
वितरण की शर्तें:
BK, BKW, GBK, GZF, NBK, NZF
आकार सीमाः
ओडीः 5.0-220 मिमी
डब्ल्यू टी:0.5-25 मिमी
लंबाईः अधिकतम 7000 मिमी
डीओएम स्टील ट्यूब विशेषताः
अच्छी समकक्षता
अच्छी ओडी और आईडी सहिष्णुता
उच्च परिशुद्धता
स्थिर गुणवत्ता
चिकनी कठोरता
ऐतिहासिक गुणवत्ता आश्वासन
उत्पादन प्रक्रियाएं:
सीमलेस ट्यूब और कोल्ड ड्रॉइंग या कोल्ड रोलिंग उत्पादन
कच्चा मालस्टील ट्यूबः
उत्पादन लाइन कोल्ड ड्राइंगः
आयाम के लिए गुणवत्ता निरीक्षणः
एडी करंट टेस्ट और अल्ट्रासोनिक टेस्ट:
प्रयोगशाला में गुणवत्ता निरीक्षण:
पैकिंगः
बीएस 6323-4 सीमलेस कोल्ड ड्रॉ स्टील पाइप डीओएम स्टील ट्यूब
