उत्कृष्ट आयुध डिपो / आईडी नियंत्रित विशेष स्टील पाइप कोल्ड ड्रिप के आकार का स्टील ट्यूब जीबी / टी 3094
उत्पाद का विवरण
मिश्र धातु स्टील सीमलेस पाइप
,structural steel square tubing
स्टील ग्रेडः
10#/ 20#/ 35#/ 45#/ Q195/ Q215/ Q235/ Q295/ Q345/ Q390
आवेदनः
संरचनात्मक भागों, उपकरण और मशीनरी भागों में प्रयोग किया जाता है
उत्पादन विधि:
ठंडा खींचा
ट्यूब प्रकारः
चीनी मानक GB/T 3094 के अनुसार सीमलेस ट्यूब या ग्राहकों के अनुरोध के अनुसार वेल्डेड ट्यूब
सहिष्णुताः
निम्नलिखित तालिकाओं के अनुसार, या ग्राहकों के अनुरोध के अनुसार।
| चौड़ाई के लिए सहिष्णुता | |||
| आकार ((मिमी) | सहिष्णुता ((मिमी) | ||
| सामान्य | उच्च ग्रेड | ||
| चौड़ाई A / B | ≤30 | ±0.30 | ±0.20 |
| >30-50 | ±0.40 | ±0.30 | |
| >50-75 | ±0.80%A ±0.80%B | ±0.70%A ±0.70%B | |
| >75 | ± 1%A ± 1%B | ±0.8%A ±0.8%B | |
| दीवार मोटाई के लिए सहिष्णुता | |||
| आकार ((मिमी) | सहिष्णुता ((मिमी) | ||
| सामान्य | उच्च ग्रेड | ||
| चौड़ाई A / B | ≤1.0 | ±0.18 | ±0.12 |
| >1.0-3.0 | +15% WT -10% WT | +12.5% WT -10% WT | |
| >3.0 | +12.5% WT -10% WT | ± 10% WT | |
ट्यूब के लिए किनारों की ढलानः
निम्नलिखित तालिकाओं के अनुसार, या ग्राहकों के अनुरोध के अनुसार।
| किनारों में ढलान | |||
| आकार ((मिमी) | सहिष्णुता ((मिमी) | ||
| सामान्य | उच्च ग्रेड | ||
| चौड़ाई A / B | ≤30 | 0.20 | 0.10 |
| >30-50 | 0.30 | 0.15 | |
| >50-75 | 0. 80% | 0. 50% | |
| >75 | 0९०% | 0. 60% | |
झुकना:
सामान्य ट्यूब के लिए, झुकना ≤4.0 मिमी/मी होना चाहिए और कुल सीधापन ≤0.4% होना चाहिए।
उच्च ग्रेड ट्यूब के लिए, झुकना ≤2.0 मिमी/मी होना चाहिए और कुल सीधापन ≤0.2% होना चाहिए।
यांत्रिक गुण:
| स्टील ग्रेड | तन्य शक्ति एमपीए | उपज शक्ति एमपीए | लम्बाई % |
| कम से कम | |||
| 10 | 335 | 205 | 24 |
| 20 | 390 | 245 | 20 |
| 35 | 510 | 305 | 17 |
| 45 | 590 | 335 | 14 |
| Q195 | 315 | 195 | 22 |
| Q215 | 335 | 215 | 22 |
| Q235 | 375 | 235 | 20 |
| Q295 | 430 | 295 | 22 |
| Q345 | 510 | 345 | 21 |
| Q390 | 530 | 390 | 18 |
छोरों का आकारः
पाइप के दोनों छोरों को धुरी के लंबवत एक पूर्ण छोर सतह तक काट दिया जाना चाहिए और छोरों से बर्स हटा दिए जाने चाहिए।
वितरण की शर्त:
ठंडा खींचा, गर्मी उपचार भी स्वीकार्य है।

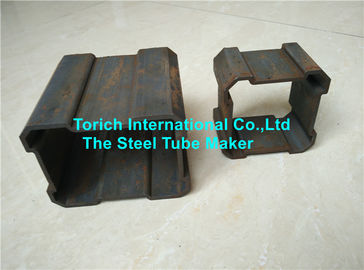

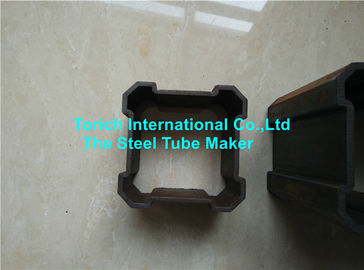

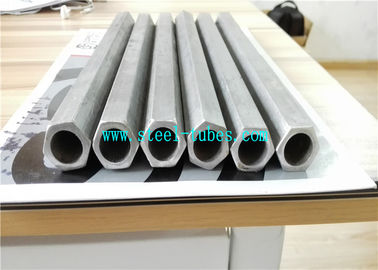

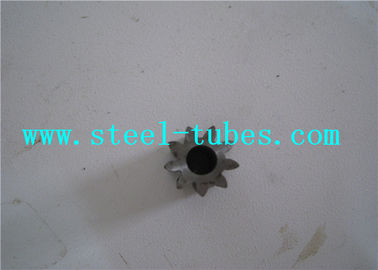

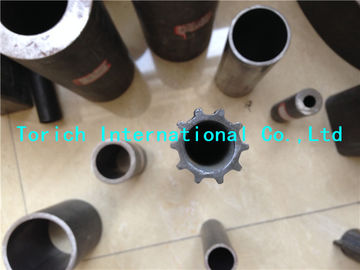

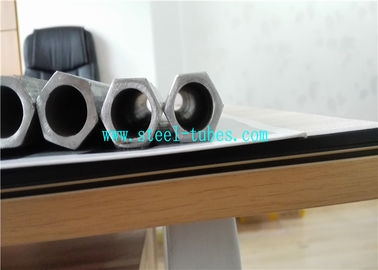

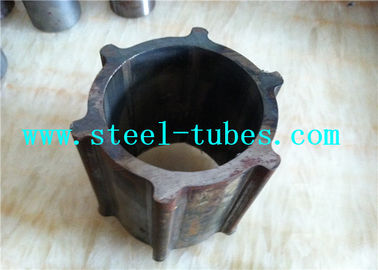

उत्पाद चित्रः
-
