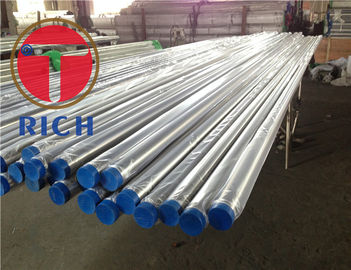

GB / T12771 12Cr18Ni9 06Cr18Ni11Ti 304/316 तरल वितरण के लिए स्टेनलेस स्टील पाइप
मूलभूत गुण
उत्पत्ति का स्थान:
चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001:2008,ISO14001:2008
मॉडल संख्या:
GB / T12771
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
5 टन
कीमत:
बातचीत योग्य
भुगतान की शर्तें:
एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति करने की क्षमता:
50000 टन प्रति वर्ष
उत्पाद सारांश
उत्पाद का नामः GB/T12771 12Cr18Ni9 06Cr18Ni11Ti तरल आपूर्ति के लिए वेल्डेड स्टेनलेस स्टील पाइप मानक:आकार सीमाः GB/T12771OD:5-500mm WT:0.5-50 मिमी लंबाई:3-9 एम,अग्राहकों के वास्तविक आवेदन और उत्पादन के अनुसार। आवेदनःतरल पदार्थ वितरण के लिए स्टील ग्रेडः304/316/321/347/444 प्रौद्योगिकीःआर्क वेल्डिंग वि...
उत्पाद का विवरण
प्रमुखता देना:
stainless tube steel
,large diameter stainless steel tube
Material:
स्टेनलेस स्टील 201/304/316
Grade:
S30210 S30408 S30403 S31008
Surface:
नमकीन बनाना
Technique:
चाप वेल्डिंग
OD:
3-500mm
WT:
0.5-50mm
उत्पाद का वर्णन
उत्पाद का नामः
GB/T12771 12Cr18Ni9 06Cr18Ni11Ti तरल आपूर्ति के लिए वेल्डेड स्टेनलेस स्टील पाइप
मानक:आकार सीमाः
GB/T12771OD:5-500mm WT:0.5-50 मिमी लंबाई:3-9 एम,अग्राहकों के वास्तविक आवेदन और उत्पादन के अनुसार।
आवेदनःतरल पदार्थ वितरण के लिए
स्टील ग्रेडः304/316/321/347/444

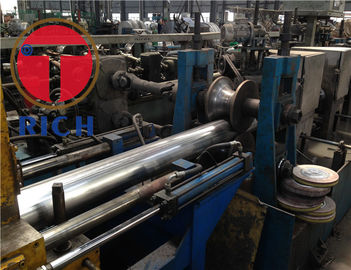

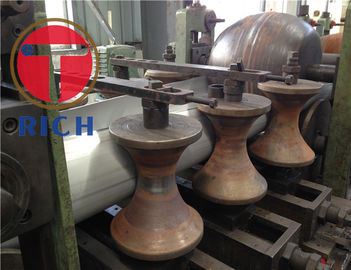

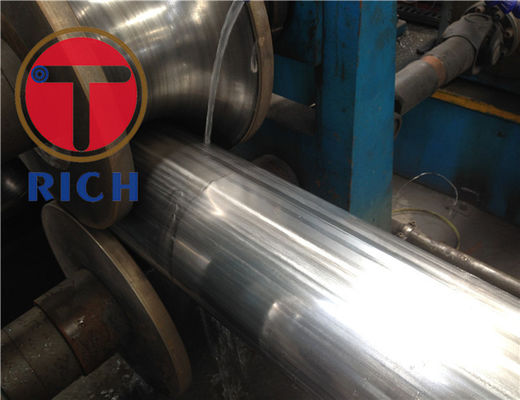

प्रौद्योगिकीःआर्क वेल्डिंग
विशेषताएंः
अच्छी समकक्षता
अच्छी सतह की गुणवत्ता
अच्छी ओडी और आईडी सहिष्णुता
उच्च परिशुद्धता
स्थिर गुणवत्ता
चिकनी कठोरता
ऐतिहासिक गुणवत्ता आश्वासन
तालिका 1 ओडी की सहिष्णुता
| वर्गीकरण | D | अनुमेय सहिष्णुता | |
| ए | बी | ||
| H | सभी आयाम | ±0.5% या ±0.20 | ±0.75% या ±0.30 |
| टी | <40 | ±0.20 | ±0.30 |
| ≥40~<65 | ±0.30 | ±0.40 | |
| ≥65~<90 | ±0.40 | ±0.50 | |
| ≥90~<1683 | ±0.80 | ± 100 | |
| ≥168.3~<325 | ±0.75%D | ± 1%D | |
| ≥325~<610 | ±0.6%D | ± 1%D | |
| ≥610 | ±0.6%D | ±0.7%D या ±10 | |
| शौचालय एसपी | <40 | ±0.15 | ±0.20 |
| ≥40~<60 | ±0.20 | ±0.30 | |
| ≥60~<100 | ±0.30 | ±0.40 | |
| ≥100~<200 | ±0.4%D | ±0.5%D | |
| ≥200 | ±0.5%D | ±0.75%D | |
तालिका 2 WT की सहिष्णुता
| नाममात्र WT | अनुमेय सहिष्णुता |
| ≤0.5 | ±0..10 |
| >0.5~1.0 | ±0.15 |
| >1.0~20 | ±0.20 |
| >2.0~<40 | ±0.30 |
| ≥40 | ±10%S |
तालिका 3 झुकने की डिग्री
| बाहरी व्यास/मिमी | झुकने की डिग्री/ ((mm/m) |
| ≤108 | ≤1.5 |
| > 108 से 325 | ≤2.0 |
| >325 | ≤2.5 |
तालिका 4 स्टील का घनत्व और सैद्धांतिक भार की गणना
| नहीं. | स्टील ग्रेड | घनत्व/ ((kg/dm3) | रूपांतरण के बाद सूत्र |
| 1 | 12Cr18Ni9 | 7.93 | W=0.02491S(D-S) |
| 2 | 06Cr19Ni10 | ||
| 3 | 022Cr19Ni10 | 7.90 | W=0.02482S(D-S) |
| 4 | 06Cr18Ni11Ti | 8.03 | W=0.02507S(D-S) |
| 5 | 06Cr25Ni20 | 7.98 | W=0.02507S(D-S) |
| 6 | 06Cr17Ni12Mo2 | 8.00 | W=0.02513S(D-S) |
| 7 | 022Cr17Ni12Mo2 | ||
| 8 | 06Cr18Ni11Nb | 8.03 | W=0.02523(D-S) |
| 9 | 022Cr18Ti | 7.70 | W=0.02419(D-S) |
| 10 | 022Cr18Ti | 7.75 | W=0.02435S(D-S) |
| 11 | 06Cr13Al | ||
| 12 | 022Cr19Mo2NbTi | ||
| 13 | 022Cr12Ni | ||
| 14 | 06Cr13 |
तालिका 5 स्टील ग्रेड और रासायनिक घटक (गलना विश्लेषण)
| नहीं. | प्रकार | एकीकृत डिजिटल कोड | ग्रेड | रासायनिक घटक (गुणवत्ता अंश) /% | |||||||||
| सी | हाँ | एमएन | पी | एस | नि | सीआर | मो | एन | अन्य | ||||
| 1 | ऑस्टेनिट | S30210 | 12Cr18Ni9 | ≤0.15 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8 से 10 | 17~19 | - | ≤0.10 | - |
| 2 | S30408 | 06Cr19Ni10 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~11 | 18 से 20 | - | - | - | |
| 3 | S30403 | 022Cr19Ni10 | ≤0.030 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 8~12 | 18 से 20 | - | - | - | |
| 4 | S31008 | 06Cr25Ni20 | ≤0.08 | ≤1.50 | ≤2.00 | ≤0.040 | ≤0.030 | 19~22 | 24 से 26 | - | - | - | |
| 5 | S31608 | 06Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10 से 14 | 16 से 18 | 2~3 | - | - | |
| 6 | S31603 | 022Cr17Ni12Mo2 | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 10 से 14 | 16 से 18 | 2~3 | - | - | |
| 7 | S32168 | 06Cr18Ni11Ti | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | Ti5 × C~0.70 | |
| 8 | S34778 | 06Cr18Ni11Nb | ≤0.08 | ≤0.75 | ≤2.00 | ≤0.040 | ≤0.030 | 9~12 | 17~19 | - | - | Nb10 × C ~ 110 | |
| 9 | फेराइट | S11863 | 022Cr18Ti | ≤0.03 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | (0.60) | 16~19 | - | - | टीआई या एनबी 0.1~1 |
| 10 | S11972 | 019Cr19Mo2NbTi | ≤0.025 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | 1.00 | 17.5~19.50 | 1.75 ~ 250 | ≤0.035 | (Ti+Nb) [0.2+4(C+N) ]~0.8 | |
| 11 | S11348 | 06Cr13Al | ≤0.08 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | (0.60) | 11.50 ~ 14.50 | - | - | अल:0.1~0.3 | |
| 12 | S11163 | 022Cr11Ti | ≤0.03 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.02 | (0.60) | 10.5 ~ 11.7 | - | ≤0.03 | Ti≥8 ((C+N),Ti0.15~0.5, एनबी0.1 | |
| 13 | S11213 | 022Cr12Ni | ≤0.03 | ≤0.75 | ≤1.5 | ≤0.04 | 0.015 | 0.3~1 | 10.5 ~ 12.5 | - | ≤0.03 |
| |
| 14 | मार्टेंसिटिक | S41008 | 06Cr13 | ≤0.08 | ≤0.75 | ≤ 1 | ≤0.04 | ≤0.03 | (0.60) | 11.5 ~ 13.5 | - | - | - |
तालिका 6 इस्पात पाइप के ताप उपचार प्रणाली
| संख्या | प्रकार | नया ब्रांड | पुराना ब्रांड | अनुशंसित ताप उपचार प्रणाली | |
| 1 | ऑस्टेनिट | 12Cr18Ni9 | 1Cr18Ni9 | समाधान उपचार | 1010°C~1150°C शीघ्र शीतलन |
| 2 | 06Cr19Ni10 | 0Cr18Ni9 | 1010°C~1150°C शीघ्र शीतलन | ||
| 3 | 022Cr19Ni10 | 00Cr19Ni10 | 1010°C~1150°C शीघ्र शीतलन | ||
| 4 | 06Cr25Ni20 | 0Cr25Ni20 | 1030°C~1180°C शीघ्र शीतलन | ||
| 5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 1010°C~1150°C शीघ्र शीतलन | ||
| 6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 1010°C~1150°C शीघ्र शीतलन | ||
| 7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 920°C~1150°C शीघ्र शीतलन | ||
| 8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 980°C~1150°C शीघ्र शीतलन | ||
| 9 | फेरीटिक | 022Cr18Ti | 00Cr17 | एनीलिंग उपचार | 780°C~950°C तेज ठंडा या धीमा ठंडा |
| 10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 800°C~1050°C शीघ्र शीतलन | ||
| 11 | 06Cr13Al | 0Cr13Al | 780°C से 830°C तेजी से ठंडा या धीमी गति से ठंडा | ||
| 12 | 022Cr11Ti | -- | 830°C~950°C शीघ्र शीतलन | ||
| 13 | 022Cr12Ni | -- | 830°C~950°C शीघ्र शीतलन | ||
| 14 | मार्टेंसिटिक | 06Cr13 | 0Cr13 | 750°C तेजी से ठंडा या 800°C से 900°C धीमी शीतलन | |
| डिमांड साइड में यह निर्धारित किया गया है कि स्थिरता हीट ट्रीटमेंट सिस्टम 850 C ~ 930 C रैपिड कूलिंग है जब समाधान हीट ट्रीटमेंट के बाद हीट ट्रीटमेंट को स्थिर करने की आवश्यकता होती है। | |||||
तालिका 7 इस्पात ट्यूबों के यांत्रिक गुण
| संख्या | नया ब्रांड | ओला ब्रांड | अपरंपरागत विस्तार शक्ति एमपीए | तन्यता शक्ति
एमपीए | फ्रैक्चर के बाद बढ़ना ए/ % | |
| गर्मी उपचार की स्थिति | गैर ताप उपचार की स्थिति | |||||
| कम से कम | ||||||
| 1 | 12Cr18Ni9 | 1Cr18Ni9 | 210 | 520 | 32 | 25 |
| 2 | 06Cr19Ni10 | 0Cr18Ni9 | 210 | 520 | ||
| 3 | 022Cr19Ni10 | 00Cr19Ni10 | 180 | 480 | ||
| 4 | 06Cr25Ni20 | 0Cr25Ni20 | 210 | 520 | ||
| 5 | 06Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 210 | 520 | ||
| 6 | 022Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | 180 | 480 | ||
| 7 | 06Cr18Ni11Ti | 0Cr18Ni10Ti | 210 | 520 | ||
| 8 | 06Cr18Ni11Nb | 0Cr18Ni11Nb | 210 | 520 | ||
| 9 | 022Cr18Ti | 00Cr17 | 180 | 360 | 20 | -- |
| 10 | 019Cr19Mo2NbTi | 00Cr18Mo2 | 240 | 410 | ||
| 11 | 06Cr13Al | 0Cr13Al | 177 | 410 | ||
| 12 | 022Cr11Ti | -- | 275 | 400 | 18 | -- |
| 13 | 022Cr12Ni | -- | 275 | 400 | 18 | -- |
| 14 | 06Cr13 | 0Cr13 | 210 | 410 | 20 | -- |
तालिका 8 स्टील पाइप निरीक्षण के लिए नमूनाकरण और परीक्षण के तरीके
| संख्या | निरीक्षण वस्तु | नमूनाकरण की संख्या | नमूनाकरण विधि | परीक्षण विधि |
| 1 | रासायनिक संरचना | स्टोव पर 1 नमूना | जीबी/टी 20066 | GB/T 223, GB/T 11170, GB/T 20123, GB/T 20124 |
| 2 | तन्यता परीक्षण | दो स्टील ट्यूबों पर प्रति बैच 1 नमूना | जीबी/टी 2975 | जीबी/टी 228 |
| 3 | हाइड्रोलिक दबाव परीक्षण | एक-एक करके | __ | जीबी/टी 241 |
| 4 | एडी करंट टेस्ट | एक-एक करके | __ | जीबी/टी 7735 |
| 5 | सपाट करने का परीक्षण | 1 स्टील ट्यूब पर प्रति बैच 1 नमूने | जीबी/टी 246 | जीबी/टी 246 |
| 6 | वेल्ड्स का पारबिक झुकने का परीक्षण | 1 स्टील ट्यूब पर प्रति बैच 1 नमूने | जीबी/टी 232 | जीबी/टी 232 |
| 7 | इंटरक्रिस्टलिन जंग | 1 स्टील ट्यूब पर प्रति बैच 1 नमूने | GB/T 4334.5 | GB/T 4334.5 |
| 8 | रेडियोग्राफिक परीक्षण | 6.6 स्टील ट्यूब | __ | जीबी/टी 3323 |
| 9 | फ्लैंज परीक्षण | 1 स्टील ट्यूब पर प्रति बैच 1 नमूने | जीबी/टी 245 | जीबी/टी 245 |
| 10 | ऑस्टेनिट अनाज का आकार | 1 स्टील ट्यूब पर प्रति बैच 1 नमूने | GB/T 6394 | GB/T 6394 |
| 11 | वेल्डेड संयुक्त के लिए प्रभाव परीक्षण | समझौता | जीबी/टी 2650 | जीबी/टी 2650 |
