उत्पत्ति के प्लेस: | चीन |
---|---|
ब्रांड नाम: | TORICH |
प्रमाणन: | ISO 9001 ISO 14001 TS 16949 |
मॉडल संख्या: | जीबी / टी 14976 |
न्यूनतम आदेश मात्रा: | 1 टन |
मूल्य: | negotiable |
पैकेजिंग विवरण: | लकड़ी के बक्से में पैकिंग agon हेक्सागोनल बंडल या अन्य समुद्र में चलने योग्य तरीके। |
प्रसव के समय: | 45 दिन |
भुगतान शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 40000 टन / वर्ष |
उत्पाद का नाम: | द्रव परिवहन जीबी / टी 14976 के लिए निर्बाध स्टेनलेस स्टील पाइप | सामग्री: | 302,304,304L / एन, 316L / एन |
---|---|---|---|
सतह: | चमकाने | आवेदन: | 302,304,304L / एन, 316L / एन |
आकृति: | दौर | आयुध डिपो: | 4-1200mm |
गुम्मट: | 0.3-200mm | लंबाई: | 1-12 एम |
हाई लाइट: | स्टेनलेस स्टील के दौर ट्यूब,stainless tube steel |
द्रव परिवहन जीबी / टी 14976 के लिए निर्बाध स्टेनलेस स्टील पाइप
विवरण :
सामग्री:
आकार सीमा : आयुध डिपो: 4-1200 मिमी
WT: 0.3-200 मिमी
सामान्य लंबाई: 1 -12 मी
सहनशीलता:
निम्नलिखित तालिकाओं या ग्राहकों के अनुरोध के अनुसार।
तालिका 1 बाहरी व्यास और दीवार मोटाई इकाई का सहिष्णुता: मिमी
हॉट रोलिंग (एक्सट्रूज़न, विस्तार) स्टील ट्यूब | कोल्ड ड्रिंक (रोलिंग) स्टील ट्यूब | ||||||
Diamension | सहनशीलता | Diamension | सहनशीलता | ||||
साधारण ग्रेड पीए | उच्च ग्रेड पीसी | साधारण ग्रेड पीए | उच्च ग्रेड पीसी | ||||
नाममात्र बाहरी व्यास डी | 68 ~ 159 | ± 1.25% डी | ± 1% डी | नाममात्र बाहरी व्यास डी | 6 ~ 10 | ± 0.20 | ± 0.15 |
> 10 ~ 30 | ± 0.30 | ± 0.20 | |||||
> 30 ~ 50 | ± 0.40 | ± 0.30 | |||||
> 50 ~ 219 | ± 0.85% डी | ± 0.75% डी | |||||
> 159 | ± 1.5% विकास | > 219 | ± 0.9% विकास | ± 0.8% विकास | |||
नाममात्र की दीवार की मोटाई एस | <15 | + 15% एस -12.5% S | ± 12.5% एस | नाममात्र की दीवार की मोटाई एस | ≤3 | ± 12% एस | ± 10% एस |
≥15 | + 20% एस -15% एस | > 3 | + 12.5% एस -10% एस | ± 10% एस |
तालिका 2 न्यूनतम दीवार मोटाई इकाई का सहिष्णुता: मिमी
विनिर्माण विधि | Diamension | सहनशीलता | |
साधारण ग्रेड पीए | उच्च ग्रेड पीसी | ||
हॉट रोलिंग (एक्सट्रूज़न, विस्तार) स्टील ट्यूब WH | एस मिन < 15 | + 25% एस मिन 0 | + 22.5% एस मिन 0 |
एस मिन ≥15 | + 32.5% एस मिन 0 | ||
कोल्ड ड्रिंक (रोलिंग) स्टील ट्यूब स्वागत | ऑल वॉल टिकनेस | + 22% एस मिन 0 | + 20% एस मिन 0 |
तालिका 3 ग्रेड और रासायनिक घटक
नहीं। | जीबी / टी 20878 | ग्रेड | रासायनिक घटक (गुणवत्ता अंश) /% | |||||||||||
नहीं। | एकीकृत डिजिटल कोड | सी | सी | Mn | पी | एस | नी | सीआर | मो | Cu | एन | अन्य लोग | ||
1 | 13 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 10.00 | 17.00 ~ 19.00 | - | - | 0.10 | - |
2 | 17 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | - | - |
3 | 18 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - | - | - | - |
4 | 23 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 | - |
5 | 24 | S30478 | 06Cr19Ni9NbN | 0.030 | 1.00 | 2.50 | 0.035 | 0.030 | 7.50 ~ 10.50 | 18.00 ~ 20.00 | - | - | 0.15 ~ 0.30 | नायब: 0.15 |
6 | 25 | S30453 | 022Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 11.00 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 | - |
7 | 32 | S30908 | 06Cr23Ni13 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 12.00 ~ 15.00 | 22.00 ~ 24.00 | - | - | - | - |
8 | 35 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.035 | 0.030 | 19.00 ~ 22.00 | 24.0 ~ 26.00 | - | - | - | - |
9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | - |
10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | - |
1 1 | 40 | S31609 | 07Cr17Ni12Mo2 | 0.04 ~ 0.10 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | - |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00 ~ 14.00 | 16.00 ~ 18.00 | 2.00 ~ 3.00 | - | - | Ti: 5C ~ 0.70 |
तालिका 4 अनुशंसित हीट ट्रीटमेंट सिस्टम, स्टील ट्यूब मैकेनिकल गुण और घनत्व
संगठन का प्रकार | नहीं। | जीबी / टी 20878 | ग्रेड | अनुशंसित हीट ट्रीटमेंट सिस्टम | यांत्रिक विशेषताएं | घनत्व ρ / (किग्रा / डीएम 2 ) | |||
नहीं। | एकीकृत डिजिटल कोड | तन्यता ताकत आर एम / एमपीए | निर्दिष्ट प्लास्टिक बढ़ाव ताकत आर p0.2 / एमपीए | फ्रैक्चर के बाद प्रतिशत बढ़ाव ए/% | |||||
से कम नहीं | |||||||||
austenitic | 1 | 13 | S30210 | 12Cr18Ni9 | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 520 | 205 | 35 | 7.93 |
2 | 17 | S30408 | 06Cr19Ni10 | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 520 | 205 | 35 | 7.93 | |
3 | 18 | S30403 | 022Cr19Ni10 | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 480 | 175 | 35 | 7.90 | |
4 | 23 | S30458 | 06Cr19Ni10N | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 550 | 275 | 35 | 7.93 | |
5 | 24 | S30478 | 06Cr19Ni9NbN | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 685 | 345 | 35 | 7.98 | |
6 | 25 | S30453 | 022Cr19Ni10N | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 550 | 245 | 40 | 7.93 | |
7 | 32 | S30908 | 06Cr23Ni13 | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 520 | 205 | 40 | 7.98 | |
8 | 35 | S31008 | 06Cr25Ni20 | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 520 | 205 | 40 | 7.98 | |
9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 520 | 205 | 35 | 8.00 | |
10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010 ℃ ~ 1150 ℃, ठंडा या अन्यथा | 480 | 175 | 35 | 8.00 | |
1 1 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040 ℃, ठंडा या अन्यथा | 515 | 205 | 35 | 7.98 | |
12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000 ℃ ~ 1100 ℃, ठंडा या अन्यथा | 530 | 205 | 35 | 7.90 |
तालिका 5 स्टील ट्यूब निरीक्षण आइटम, टेस्ट विधि और नमूना मात्रा
नहीं। | निरीक्षण वस्तु | नमूनाकरण मात्रा | नमूनाकरण विधि | जाँचने का तरीका |
1 | रासायनिक घटक | प्रत्येक furance का एक नमूना लें | जीबी / टी 20066 | GB / T 223, GB / T 11170, GB / T20123, GB / T 20124 |
2 | तन्यता परीक्षण | प्रत्येक बैच के दो स्टील ट्यूबों के बीच एक नमूना लें | जीबी / टी 2975 | जीबी / टी 228.1 |
3 | चपटा परीक्षण | प्रत्येक बैच के दो स्टील ट्यूबों के बीच एक नमूना लें | जीबी / टी 246 | जीबी / टी 246 |
4 | चमकता हुआ टेस्ट | प्रत्येक बैच के दो स्टील ट्यूबों के बीच एक नमूना लें | जीबी / टी 242 | जीबी / टी 242 |
5 | हाइड्रोलिक टेस्ट | हर हिस्सा | - | जीबी / टी 241 |
6 | अल्ट्रासोनिक टेस्ट | हर हिस्सा | - | जीबी / टी 5777-2008 |
7 | एड़ी परीक्षण | हर हिस्सा | - | जीबी / टी 7735-2004 |
8 | इंटरक्रिस्टललाइन जंग परीक्षण | प्रत्येक बैच के दो स्टील ट्यूबों के बीच एक नमूना लें | जीबी / टी 4334-2008 | जीबी / टी 4334-2008 |
तालिका A.1 स्टेनलेस स्टील ग्रेड तुलना
नहीं। | जीबी / टी 20878-2007 | एएसटीएम ए 959-09 | JIS G4303-2005 JIS G 4311-1991 | आईएसओ / टीएस 15510: 2003 आईएसओ 4955: 2005 | एन 10088: 1-2005 | ΓOCT 5632-1972 | |
एकीकृत डिजिटल कोड | ग्रेड | ||||||
1 | S30210 | 12Cr18Ni9 | S30200,302 | SUS302 | X10CrNi18-8 | X10CrNi18-8,1.4310 | 12X18H9 |
2 | S30408 | 06Cr19Ni10 | S30400,304 | SUS304 | X5CrNi18-9 | X5CrNi18-10,1.4301 | - |
3 | S30403 | 022Cr19Ni10 | S30403,304L | SUS304L | X2CrNi19-11 | X2CrNi19-11,1.4306 | 03X18H11 |
4 | S30458 | 06Cr19Ni10N | S30451,304N | SUS304N1 | X5CrNiN18-8 | X5CrNiN19-9,1.4315 | - |
5 | S30478 | 06Cr19Ni9NbN | S30452, XM-21 | SUS304N2 | - | - | - |
6 | S30453 | 022Cr19Ni10N | S30453,304LN | SUS304LN | X2CrNiN18-9 | X2CrNiN18-10,1.4311 | - |
7 | S30908 | 06Cr23Ni13 | S30908,309S | SUS309S | X12CrNi23-13 | X12CrNi23-13,1.4833 | - |
8 | S31008 | 06Cr25Ni20 | S31008,310S | SUS310S | X8CrNi25-21 | X8CrNi25-21,1.4845 | 10X23H18 |
9 | S31608 | 06Cr17Ni12Mo2 | S31600,316 | SUS316 | X5CrNiMo17-12-2 | X5CrNiMo17-12-2,1.4401 | - |
10 | S31603 | 022Cr17Ni12Mo2 | S31603,316L | SUS316L | X2CrNiMo17-12-2 | X2CrNiMo17-12-2,1.4404 | 03X17H14M3 |
1 1 | S31609 | 07Cr17Ni12Mo2 | S31609,316H | - | - | X3CrNiMo17-13-3,1.4436 | - |
12 | S31668 | 06Cr17Ni12Mo2Ti | S31635,316Ti | SUS316Ti | X6CrNiMoTi17-12-2 | X6CrNiMoTi17-12-2,1.4571 | 08X17H13M2T |
प्रसंस्करण: डब्ल्यूएच, डब्ल्यूसी
तकनीकी वितरण की स्थिति: गर्मी उपचार और अचार या सुरक्षात्मक वातावरण गर्मी उपचार
व्यापक रूप से इसके क्षेत्र में उपयोग किया जाता है: द्रव ट्रसपोर्ट

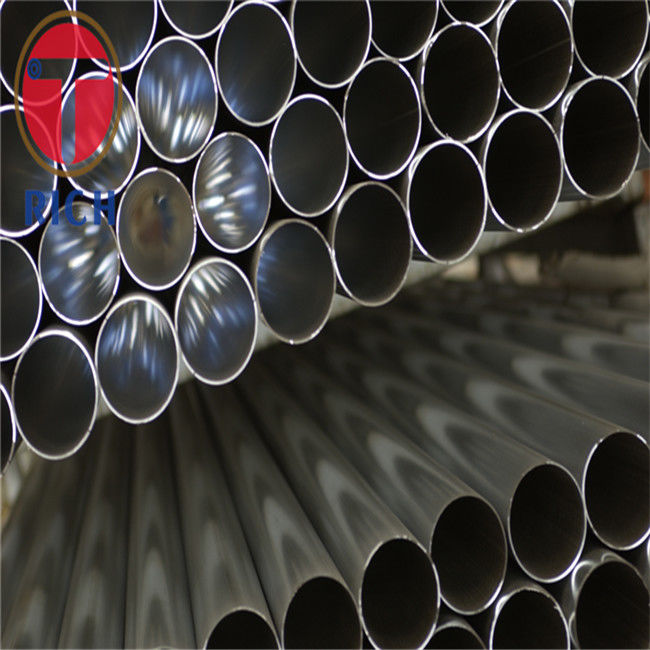

उत्पाद छवियाँ :
