| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | GB / T14976 एएसटीएम A269 A312 |
| एमओक्यू: | 0.5TON |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल / सी, डी / ए,, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20000T / वर्ष |

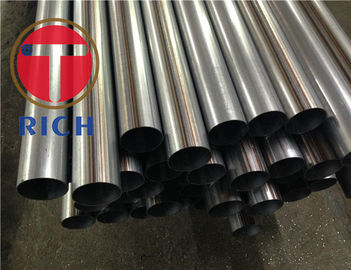

उत्पाद का नाम:TORICH GB/T14976 ASTM A269 A312 द्रव परिवहन के लिए निर्बाध स्टेनलेस स्टील पाइप
मानक: GB/T14976 ASTM A269 A312
ओडीः 3-420 मिमी
WT: 0.5-50 मिमी
लम्बाई: 1-12 मीटर याग्राहकों के वास्तविक आवेदन और उत्पादन के अनुसार।
आवेदन:तरल पदार्थों के परिवहन के लिए
स्टील ग्रेड:201/202/304 /304L/316/316L321/310s/410/420/430/440/439ect
प्रौद्योगिकी:ठंडा लुढ़का हुआ गर्म लुढ़का हुआ ठंडा खींचा हुआ
विशेषताएंः
अच्छी समकक्षता
अच्छी सतह की गुणवत्ता
अच्छी ओडी और आईडी सहिष्णुता
उच्च परिशुद्धता
स्थिर गुणवत्ता
चिकनी कठोरता
ऐतिहासिक गुणवत्ता आश्वासन
तालिका 1 बाहरी व्यास और दीवार मोटाई इकाई की सहिष्णुताः मिमी
| गर्म लुढ़काव (एक्सट्रूज़न, विस्तार) स्टील ट्यूब | ठंडे ढंग से खींचा गया (रोलिंग) स्टील ट्यूब | ||||||
| आयाम | सहिष्णुता | आयाम | सहिष्णुता | ||||
| सामान्य ग्रेड पीए | उच्च ग्रेड पीसी | सामान्य ग्रेड पीए | उच्च ग्रेड पीसी | ||||
| नाममात्र बाहरी व्यास D | 68 से 159 | ±1.25%D | ± 1%D | नाममात्र बाहरी व्यास D | 6~10 | ±0.20 | ±0.15 |
| >10~30 | ±0.30 | ±0.20 | |||||
| >30~50 | ±0.40 | ±0.30 | |||||
| >50~219 | ±0.85%D | ±0.75%D | |||||
| >159 | ±1.5%D | >219 | ±0.9%D | ±0.8%D | |||
| नाममात्र दीवार मोटाई एस | <15 | +15%S -12.5%S | ±12.5%S | नाममात्र दीवार मोटाई एस | ≤3 | ±12%S | ±10%S |
| ≥15 | +20%S -15%S | >3 | +12.5%S -10%S | ±10%S | |||
तालिका 2 न्यूनतम दीवार मोटाई इकाई की सहिष्णुताः मिमी
| विनिर्माण विधि | आयाम | सहिष्णुता | |
| सामान्य ग्रेड पीए | उच्च ग्रेड पीसी | ||
| गर्म लुढ़काव (एक्सट्रूज़न, विस्तार) स्टील ट्यूब W-H | एसमिन<15 | +25%Sमिन 0 | +22.5%Sमिन 0 |
| एसमिन≥15 | +32.5%Sमिन 0 | ||
| ठंडे ढंग से खींचा गया (रोलिंग) स्टील ट्यूब शौचालय | सभी दीवारों की जकड़न | +22%Sमिन 0 | +20%Sमिन 0 |
तालिका 3 ग्रेड और रासायनिक घटक
| नहीं. | जीबी/टी 20878 | ग्रेड | रासायनिक घटक (गुणवत्ता अंश) /% | |||||||||||
| नहीं. | एकीकृत डिजिटल कोड | सी | हाँ | एमएन | पी | एस | नि | सीआर | मो | कु | एन | अन्य | ||
| 1 | 13 | S30210 | 12Cr18Ni9 | 0.15 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~10.00 | 17.00~19.00 | - | - | 0.10 | - |
| 2 | 17 | S30408 | 06Cr19Ni10 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00 ~ 20.00 | - | - | - | - |
| 3 | 18 | S30403 | 022Cr19Ni10 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00 ~ 12.00 | 18.00 ~ 20.00 | - | - | - | - |
| 4 | 23 | S30458 | 06Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 | - |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 0.030 | 1.00 | 2.50 | 0.035 | 0.030 | 7.50 ~ 10.50 | 18.00 ~ 20.00 | - | - | 0.15 ~ 0.30 | नोटः0.15 |
| 6 | 25 | S30453 | 022Cr19Ni10N | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 8.00~1100 | 18.00 ~ 20.00 | - | - | 0.10 ~ 0.16 | - |
| 7 | 32 | S30908 | 06Cr23Ni13 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 12.00 ~ 15.00 | 22.00 ~ 24.00 | - | - | - | - |
| 8 | 35 | S31008 | 06Cr25Ni20 | 0.08 | 1.50 | 2.00 | 0.035 | 0.030 | 19.00~22.00 | 24.0~26.00 | - | - | - | - |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 0.030 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | 0.04 ~ 0.10 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | - |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 0.08 | 1.00 | 2.00 | 0.035 | 0.030 | 10.00~14.00 | 16.00~18.00 | 2.00~3.00 | - | - | टाइप 5 सी 070 |
तालिका 4 अनुशंसित हीट ट्रीटमेंट सिस्टम,स्टील ट्यूब मैकेनिकल गुण और घनत्व
| संगठन का प्रकार | नहीं. | जीबी/टी 20878 | ग्रेड | अनुशंसित ताप उपचार प्रणाली | यांत्रिक गुण | घनत्व ρ/(kg/dm2) | |||
| नहीं. | एकीकृत डिजिटल कोड | तन्य शक्ति आरm/एमपीए | विशिष्ट प्लास्टिक लम्बाई शक्ति आरपी०2/एमपीए | फ्रैक्चर के बाद प्रतिशत बढ़ाव ए/% | |||||
| कम से कम | |||||||||
| ऑस्टेनिटिक | 1 | 13 | S30210 | 12Cr18Ni9 | 1010°C से 1150°C,ठंडा या अन्य | 520 | 205 | 35 | 7.93 |
| 2 | 17 | S30408 | 06Cr19Ni10 | 1010°C से 1150°C,ठंडा या अन्य | 520 | 205 | 35 | 7.93 | |
| 3 | 18 | S30403 | 022Cr19Ni10 | 1010°C से 1150°C,ठंडा या अन्य | 480 | 175 | 35 | 7.90 | |
| 4 | 23 | S30458 | 06Cr19Ni10N | 1010°C से 1150°C,ठंडा या अन्य | 550 | 275 | 35 | 7.93 | |
| 5 | 24 | S30478 | 06Cr19Ni9NbN | 1010°C से 1150°C,ठंडा या अन्य | 685 | 345 | 35 | 7.98 | |
| 6 | 25 | S30453 | 022Cr19Ni10N | 1010°C से 1150°C,ठंडा या अन्य | 550 | 245 | 40 | 7.93 | |
| 7 | 32 | S30908 | 06Cr23Ni13 | 1010°C से 1150°C,ठंडा या अन्य | 520 | 205 | 40 | 7.98 | |
| 8 | 35 | S31008 | 06Cr25Ni20 | 1010°C से 1150°C,ठंडा या अन्य | 520 | 205 | 40 | 7.98 | |
| 9 | 38 | S31608 | 06Cr17Ni12Mo2 | 1010°C से 1150°C,ठंडा या अन्य | 520 | 205 | 35 | 8.00 | |
| 10 | 39 | S31603 | 022Cr17Ni12Mo2 | 1010°C से 1150°C,ठंडा या अन्य | 480 | 175 | 35 | 8.00 | |
| 11 | 40 | S31609 | 07Cr17Ni12Mo2 | ≥1040°C,ठंडा या अन्य | 515 | 205 | 35 | 7.98 | |
| 12 | 41 | S31668 | 06Cr17Ni12Mo2Ti | 1000°C~1100°C,ठंडा या अन्य | 530 | 205 | 35 | 7.90 | |
तालिका 5 स्टील ट्यूब निरीक्षण वस्तु,परीक्षण विधि और नमूनाकरण मात्रा
| नहीं. | निरीक्षण वस्तु | नमूनाकरण मात्रा | नमूनाकरण विधि | परीक्षण विधि |
| 1 | रासायनिक घटक | प्रत्येक फुरसत का नमूना लें | जीबी/टी 20066 | GB/T 223, GB/T 11170, GB/T20123, GB/T 20124 |
| 2 | तन्यता परीक्षण | प्रत्येक बैच के दो इस्पात ट्यूबों के बीच एक नमूना ले लो | जीबी/टी 2975 | GB/T 228.1 |
| 3 | सपाट करने का परीक्षण | प्रत्येक बैच के दो इस्पात ट्यूबों के बीच एक नमूना ले लो | जीबी/टी 246 | जीबी/टी 246 |
| 4 | फ्लेरिंग परीक्षण | प्रत्येक बैच के दो इस्पात ट्यूबों के बीच एक नमूना ले लो | जीबी/टी 242 | जीबी/टी 242 |
| 5 | हाइड्रोलिक परीक्षण | प्रत्येक टुकड़ा | - | जीबी/टी 241 |
| 6 | अल्ट्रासोनिक परीक्षण | प्रत्येक टुकड़ा | - | जीबी/टी 5777-2008 |
| 7 | एडी टेस्ट | प्रत्येक टुकड़ा | - | जीबी/टी 7735-2004 |
| 8 | अंतर क्रिस्टलीय संक्षारण परीक्षण | प्रत्येक बैच के दो इस्पात ट्यूबों के बीच एक नमूना ले लो | जीबी/टी 4334-2008 | जीबी/टी 4334-2008 |
