| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | GB / T3091 |
| एमओक्यू: | 5 |
| कीमत: | USD500-100/ton |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 50000Tons / वर्ष |
TORICH GB/T3091 Q195 कम दबाव तरल पदार्थ वितरण के लिए वेल्डेड स्टील पाइप
आकारः
ओ.डी.: 5 मिमी-420 मिमी W.T.: 0.5 मिमी-50 मिमी लंबाई:3000 मिमी-12000 मिमी
स्टील सामग्रीः
Q195,Q215,Q215B,Q235A,Q235B,Q235,Q345,Q345B
आवेदनः
कार्बन स्टील पाइप का उपयोग निर्माण के लिए, भवन के लिए, कम दबाव वाले तरल, पानी, गैस, तेल, लाइन पाइप
सतह उपचार:
गैल्वेनाइज्ड,ओइल,ब्लैक पेंट (लैश कोटिंग),जंग प्रतिरोधी कोटिंग, एंटी-जंग कोटिंग
तकनीकः
इलेक्ट्रॉनिक प्रतिरोध वेल्डेड (ईआरडब्ल्यू)SAW डुबकी-आर्क वेल्डेड हेलिकल(SAWH) डुबकी-आर्क वेल्डेड अनुदैर्ध्य ((SAWL)
सामग्रीःपूरी तरह से मार दिया स्टील, एक ferritic अनाज आकार के साथ ठीक अनाज स्टील.
उपस्थिति और सामान्यः
वेल्ड क्षेत्रों में दरारें, संलयन की कमी और प्रवेश की कमी से मुक्त हैं
ट्यूबों में बाहरी सतह के दोष नहीं होते हैं जो दृश्य परीक्षा से पता लगाया जा सकता है।
प्रसंस्करण:इस्पात पाइप को या तो अनुदैर्ध्य-सीम उच्च आवृत्ति विद्युत प्रतिरोध वेल्डिंग, अनुदैर्ध्य-सीम डुबकी आर्क वेल्डिंग और सर्पिल-सीम डुबकी आर्क वेल्डिंग के किसी भी प्रकार से संसाधित किया जाना चाहिए।
प्राविधिक वितरण शर्तेंःस्टील पाइप वेल्डेड अवस्था में वितरित किए जाएंगे।लंबाई-सीम उच्च आवृत्ति विद्युत प्रतिरोध वेल्डेड स्टील पाइप वेल्डेड सीम उपचार conditioniton में दिया जा सकता हैमांग पक्ष की आवश्यकता के अनुसार और आपूर्ति और मांग दोनों पक्षों के बीच बातचीत के माध्यम से,स्टील पाइप भी थोक गर्मी उपचार की स्थिति में दिया जा सकता है और यह अनुबंध में इंगित किया जाना चाहिए.
व्यापक रूप से निम्नलिखित के क्षेत्र में प्रयोग किया जाता हैःपानी, गैस, तेल, हवा और हीटिंग भाप या अन्य उपयोगों के परिवहन के लिए

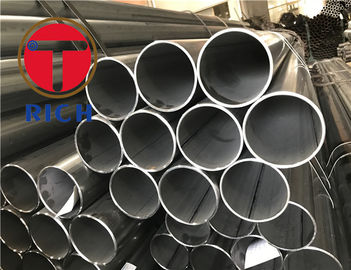

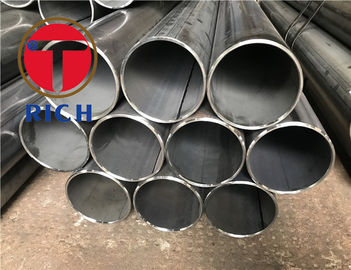

उत्पाद चित्रः
सीधापन:
किसी भी ट्यूब की लंबाई L में सीधापन से विचलन 0.0015L से अधिक नहीं होना चाहिए।
किसी एक मीटर की लंबाई पर सीधापन से विचलन 3 मिमी से अधिक नहीं होना चाहिए।
| Q235A | Q235B |
| Q295A | Q295B |
| Q345A | Q345B |
ट्यूब विनिर्माण प्रक्रिया, मार्ग और वितरण की स्थिति:
| राउंड नं. | निर्माण प्रक्रिया | विनिर्माण मार्ग | वितरण की शर्त | गुणवत्ता के लिए लागू | |||
| प्रक्रिया | प्रतीक | प्रारंभिक सामग्री | गठन कार्य | TR1 | TR1 | ||
| 1a | विद्युत वेल्डेड | ईवी | गर्म रूप में लुढ़का हुआ पट्टी | शीत रूप में निर्मित ((+वेल्डिंग) | वेल्डेड | एक्स | - |
| 1b | NW | एक्स | - | ||||
| 1c | एनपी | एक्स | एक्स | ||||
| 2a | सामान्य रोल्ड स्ट्रिप | वेल्डेड | एक्स | - | |||
| 2b | NW | एक्स | एक्स | ||||
| 2c | एनपी | एक्स | एक्स | ||||
| 3 | गर्म (गर्म) या सामान्य बनाने वाली पट्टियाँ | ठंड के रूप में बनाया ((+वेल्डेड) + गर्म खिंचाव एक नियंत्रित तापमान पर एक सामान्य स्थिति देने के लिए कम कर दिया | एनआर | एक्स | एक्स | ||
| 4 | ठंडा लुढ़का हुआ + स्ट्रेस रिलीव | शीत रूप से निर्मित ((+वेल्डेड) | एनपी | एक्स | एक्स | ||
| 11अ | जलमग्न आर्क वेल्डेड -अनुदैर्ध्य सिलाई या - हेलिकल सीम | SAW: -साउल -SAWH | गर्म रूप में लुढ़का हुआ प्लेट या स्ट्रिप | शीत रूप से निर्मित ((+वेल्डेड) | वेल्डेड | एक्स | - |
| 11b | NW | एक्स | - | ||||
| 11c | एनपी | एक्स | एक्स | ||||
| 12अ | रोल्ड प्लेट या स्ट्रिप का सामान्यीकरण | शीत रूप से निर्मित ((+वेल्डेड) | वेल्डेड | एक्स | एक्स | ||
| 12b | NW | एक्स | एक्स | ||||
| 12c | एनपी | एक्स | एक्स | ||||
| 13a | जैसे पंक्तियों 11 या 12 में | सामान्यीकरण के रूप में बनाया गया ((+वेल्डेड) | वेल्डेड | एक्स | एक्स | ||
| 13b | NW | एक्स | एक्स | ||||
| 13c | एनपी | एक्स | एक्स | ||||
| 21 | निरंतर वेल्डेड, केवल P195 और P235 स्टील ग्रेड के लिए D ≤ 114.3mm के साथ | बीडब्ल्यू | गर्म रूप में लुढ़का हुआ पट्टी | गर्म रूप में निर्मित ((+वेल्डेड) | वेल्डेड | एक्स | - |
| a As wekded = कोई गर्मी उपचार नहीं। NP=पूरी पाइप सामान्यीकृत। NW= सामान्यीकृत वेल्ड ज़ोन। NR=मानकीकृत लुढ़का हुआ b क्वालिटी TR2 के ट्यूबों के लिए केवल उच्च आवृत्ति वेल्डिंग, न्यूनतम आवृत्ति 100kHz, ((प्रतीक=HFW) की अनुमति है। | |||||||
