| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | 556 / A 556M |
| एमओक्यू: | 5 टन |
| कीमत: | USD1300-1800 per ton |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 30000 टन / वर्ष |

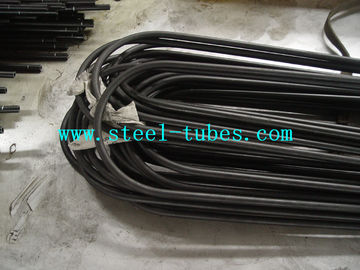

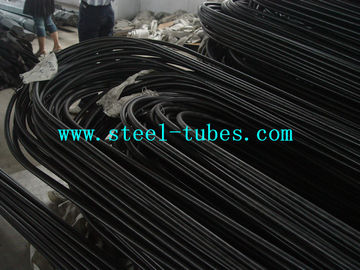

एक 556 / 556M कोल्ड ड्रॉ कार्बन फीडवाटर हीटर ब्लैक सीमलेस स्टील पाइप
1. संदर्भित दस्तावेज
1.1 एएसटीएम मानक:
कार्बन, फेरीटिक मिश्र धातु, और ऑस्टेनिटिक मिश्र धातु स्टील ट्यूबों के लिए सामान्य आवश्यकताओं के लिए 450/A 450M विनिर्देश E 30 स्टील, कास्ट आयरन, ओपन-कॉर्न आयरन,और लोहे की क़िस्मत से
2. निर्माण
2.1 विनिर्माण ट्यूबों को निर्बाध प्रक्रिया द्वारा बनाया जाएगा और उन्हें ठंडा खींचा जाएगा।
2.2 ताप उपचार:
2.2.1 Cold-drawn tubes shall be heat treated after the final cold-draw pass at a temperature of 1200°[640°C] or higher to ensure ductility satisfactory for rolling into tube sheets and to meet mechanical properties as specified.
2.2.2 यदि यू-बेंड के तनाव-रिलिज एनील को निर्दिष्ट किया गया है, तो एनील में 1100 से 1200 °F [585 से 640 °C] के दायरे के भीतर घुमावदार भाग को गर्म करना शामिल होना चाहिए।
3रासायनिक संरचना
3.1 स्टील को तालिका 1. 3.2 में निर्धारित रासायनिक संरचना की आवश्यकताओं में से एक के अनुरूप होना चाहिए जब इस विनिर्देश के तहत एक ग्रेड का आदेश दिया जाता है,एक मिश्र धातु ग्रेड की आपूर्ति करने के लिए जो विशेष रूप से आदेशित ग्रेड के लिए सूचीबद्ध के अलावा किसी भी अन्य तत्व को जोड़ने की आवश्यकता होती है
| तत्व | संरचना, % | ||
|---|---|---|---|
| ग्रेड A2 | ग्रेड B2 | ग्रेड c2 | |
| कार्बन, अधिकतम | 0.18 | 0.27 | 0.3 |
| मैंगनीज | 0.27-0.63 | 0.29-0.93 | 0.29-1.06 |
| फॉस्फोरस | 0.035 | 0.035 | 0.035 |
| सल्फर, अधिकतम | 0.035 | 0.035 | 0.035 |
| सिलिकॉन, मिन | ... | 0.10 | 0.10 |
4.आयामों में अनुमेय भिन्नताएं (चित्र 1)
4.1 निर्दिष्ट बाहरी व्यास से अनुमेय भिन्नताएँ 1.0 इंच से कम [25.4 मिमी] के बाहरी व्यास के लिए न ही 0.004 इंच [0.10 मिमी] से अधिक नहीं होनी चाहिए और न ही 1.0 इंच के लिए 0.006 इंच [0.15 मिमी] से अधिक होनी चाहिए [25.4 मिमी] से 1.25 इंच [31.7 मिमी] समावेशी.ये सहिष्णुता यू-ट्यूबों के झुकने वाले भाग पर लागू नहीं होती है.आर = 2 डी ऑर्ग्रेटर के लिए यू-ट्यूब के झुकने वाले भाग में न तो ट्यूब का बड़ा या छोटा व्यास नाममात्र से 10% से अधिक विचलित हो सकता हैयदि 1 ⁄ D निर्दिष्ट किया गया है, तो सहिष्णुता अधिक हो सकती है।
4.2 निर्दिष्ट न्यूनतम दीवार मोटाई से अनुमेय भिन्नता +20 प्रतिशत या -0 प्रतिशत से अधिक नहीं होनी चाहिए।
| ग्रेड A2 | ग्रेड B2 | ग्रेड C2 | |
|---|---|---|---|
| तन्य शक्ति, मिन, ksi [MPa] | 47[320] | 60[410] | 70[480] |
| दक्षता बल, मिनट, ksi [MPa] | 26[180] | 37[260] | 40[280] |
| 2 इंच या 50 मिमी में लम्बाई, मिन, % (लंबाई) | 35 | 30 | 30 |
| ग्रेड A2 | HR B 72 |
|---|---|
| ग्रेड B2 | HR B 79 |
| ग्रेड C2 | HR B 89 |
यू-बेंड सेक्शन में ट्यूब का मूल्य निम्नानुसार निर्धारित मूल्य से कम नहीं होना चाहिए:
tf T 2R / 2R D (1)
जहांः
t = झुकने के बाद दीवार की मोटाई, [मिमी],
T = निर्दिष्ट न्यूनतम ट्यूब की दीवार मोटाई, में [मिमी],
R = मध्य रेखा मोड़ त्रिज्या, में. [मिमी], और
D = नल का नाममात्र बाहरी व्यास, इंच [मिमी]
1~ आने वाले कच्चे माल का निरीक्षण
2~ स्टील ग्रेड मिश्रण से बचने के लिए कच्चे माल का पृथक्करण
3~ शीत रेखांकन के लिए हीटिंग और हैमरिंग अंत
4~ कोल्ड ड्रॉइंग और कोल्ड रोलिंग, ऑन लाइन निरीक्षण
5~ ताप उपचार, +A, +SRA, +LC, +N, Q+T
6~ निर्दिष्ट लंबाई तक सीधा करना-काटना-समाप्त माप निरीक्षण
7~ तन्य शक्ति, उपज शक्ति, लम्बाई, कठोरता, प्रभाव, सूक्ष्म संरचना आदि के साथ अपनी प्रयोगशालाओं में मैकेनिकल परीक्षण

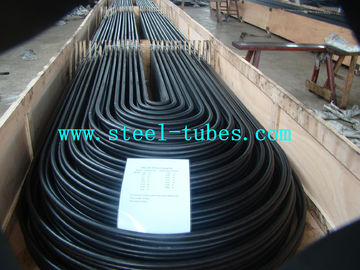

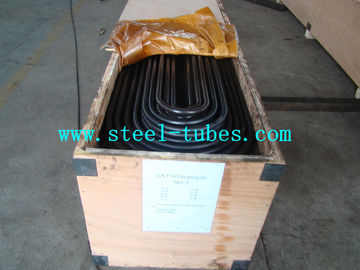

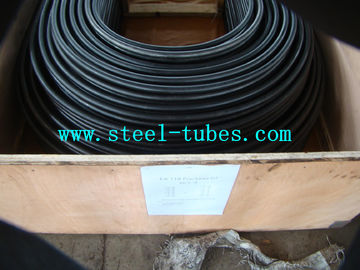

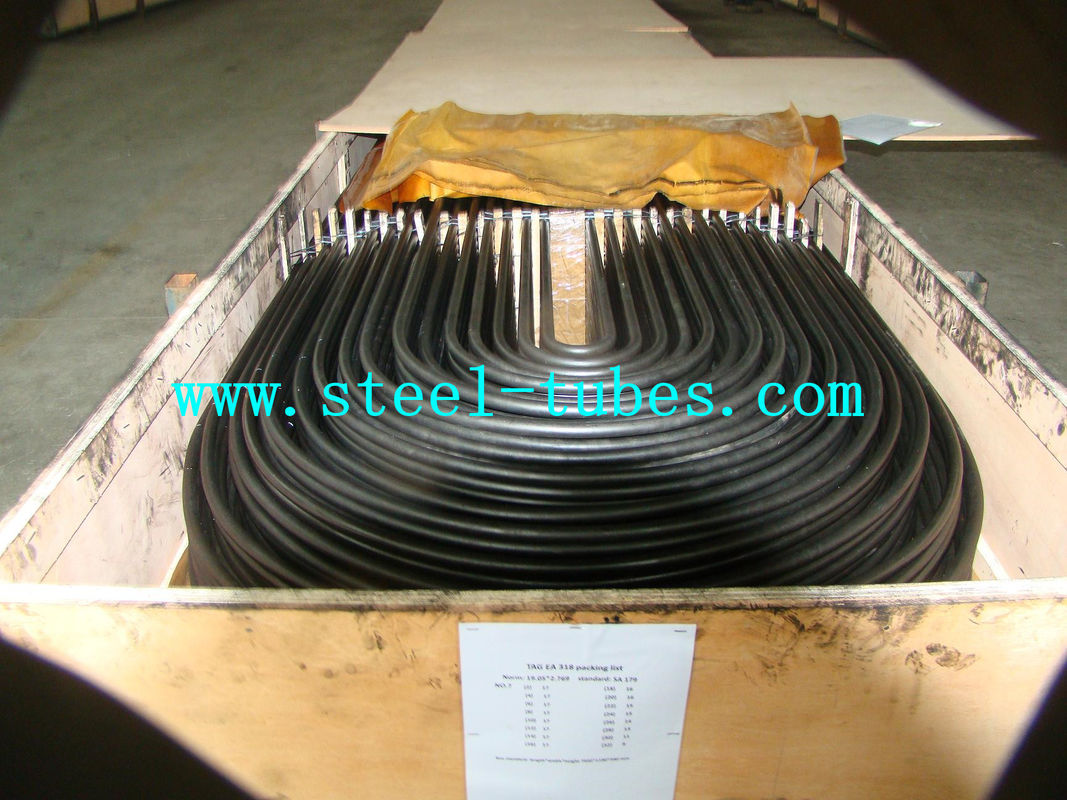

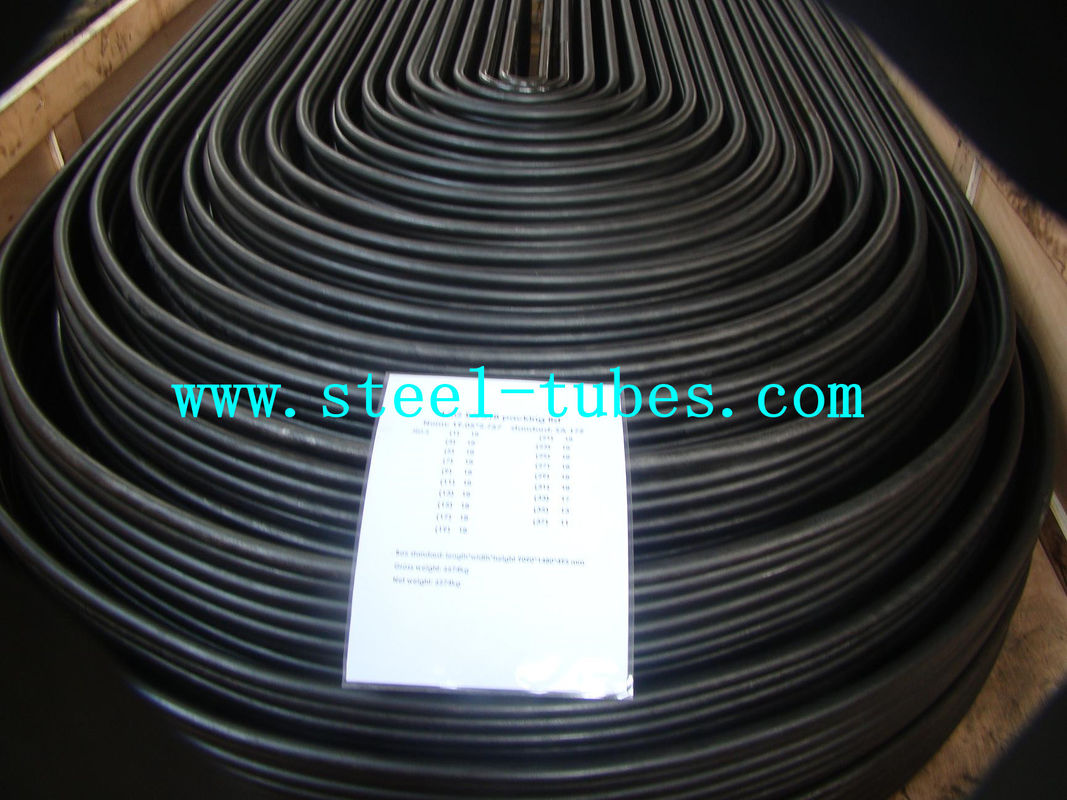

8~ पैकिंग और स्टॉकिंग।
हमारे स्टील के ट्यूबों का 100% आयामी जाँच कर रहे हैं
हमारे स्टील के 100% ट्यूबों की दृष्टि से जाँच की जाती है ताकि यह सुनिश्चित किया जा सके कि उनकी सतह की स्थिति सही है और कोई सतह दोष नहीं है।
अनुदैर्ध्य और अनुदैर्ध्य दोषों को समाप्त करने के लिए 100% एडीडी करंट परीक्षण और अल्ट्रासोनिक परीक्षण।
