| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | ASTMA312 |
| एमओक्यू: | 1 टन |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | डी/ए, एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, MoneyGram |
| आपूर्ति करने की क्षमता: | 50000Tons / वर्षों |

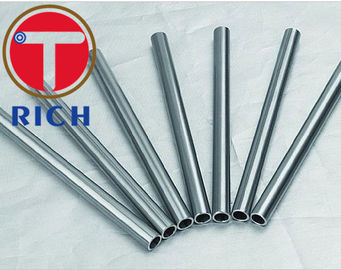

TP304H,TP309H TP310S,सीमलेस,वेल्डेड,और भारी ठंड वर्क्ड ऑस्टेनिटिक स्टेनलेस स्टील पाइप
आकार सीमाःओ.डी.: 10-7620 मिमी W.T.:1-13 मिमी L:1000-12000 मिमी
अनुप्रयोगः ऑटोमोबाइल, मशीनरी इंजीनियरिंग, ऑटो पार्ट्स आदि।
रासायनिक संरचना ((%, अधिकतम)
ASTMA312 छोटे व्यास ऑस्टेनिटिक सीमलेस स्टेनलेस स्टील ट्यूब
| स्टील ग्रेड | C≤ | Mn≤ | P≤ | S≤ | Si≤ | नि | सीआर | मो | एन |
| s31803 | 0.030 | 2.0 | 0.030 | 0.020 | 1.0 | 4.50-6.50 | 21.0-23.0 | 2.50-3.50 | 0.08-0.20 |
| s31500 | 0.030 | 1.2-2.0 | 0.030 | 0.030 | 1.40-2.00 | 4.25-5.25 | 18.0-19.0 | 2.50-3.00 | 0.05-0.10 |
| s31200 | 0.030 | 2.0 | 0.045 | 0.030 | 1.0 | 5.50-6.50 | 24.0-26.0 | 1.20-2.00 | 0.14-0.20 |
| s31260 | 0.030 | 1.0 | 0.030 | 0.030 | 0.75 | 5.50-7.50 | 24.0-26.0 | 2.50-3.50 | 0.10-0.30 |
| s32304 | 0.030 | 2.5 | 0.040 | 0.040 | 1.0 | 3.0-5.5 | 21.5-24.5 | 0.05-0.60 | 0.05-0.20 |
इस गाइड में उच्च तापमान और सामान्य संक्षारक सेवा के लिए अभिप्रेत निर्बाध, सीधी-सीम वेल्डेड और ठंडे काम किए गए वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइप के लिए मानक विनिर्देश शामिल हैं।कार्बन के लिए आवश्यक रासायनिक संरचना के अनुरूप स्टील के कई ग्रेडमैंगनीज, फॉस्फरस, सल्फर, सिलिकॉन, क्रोमियम, निकेल, मोलिब्डेनम, टाइटेनियम, कोलंबियम, टैंटलम, नाइट्रोजन, वैनेडियम, तांबा, सेरियम, बोरियम, एल्यूमीनियम और अन्य।सभी पाइपों को आवश्यक गर्मी उपचार तापमान और शीतलन/परीक्षण आवश्यकताओं के अनुसार गर्मी से इलाज की स्थिति में तैयार किया जाना चाहिएसामग्री के तन्यता गुण निर्धारित तन्यता शक्ति और उपज शक्ति के अनुरूप होने चाहिए।स्टील पाइप को यांत्रिक परीक्षणों जैसे कि अनुप्रस्थ या अनुदैर्ध्य तनाव परीक्षण और समतल परीक्षण से गुजरना होगाकण आकार निर्धारण और वेल्ड क्षय परीक्षण किया जाएगा। प्रत्येक पाइप को विनाशकारी विद्युत परीक्षण या हाइड्रोस्टैटिक परीक्षण के अधीन भी किया जाएगा।
1. दायरा
1.1 यह विनिर्देश2उच्च तापमान और सामान्य संक्षारक सेवा के लिए अभिप्रेत सीमलेस, सीधी-सीम वेल्डेड, और भारी ठंड-काम वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील पाइप को कवर करता है।
नोट 1: जब कम तापमान सेवा के लिए प्रभाव परीक्षण मानदंड 15 फीट एलबीएफ [20 J] ऊर्जा अवशोषण या 15 मिली [0.38 मिमी] पार्श्व विस्तार होगा,इस विनिर्देश के अंतर्गत आने वाले ऑस्टेनिटिक स्टेनलेस स्टील के कुछ ग्रेड को वास्तविक परीक्षण किए बिना कुछ दबाव पोत या पाइप कोड द्वारा स्वीकार किया जाता है।उदाहरण के लिए, ग्रेड TP304, TP304L, और TP347 को ASME प्रेशर वेसल कोड, सेक्शन VIII डिवीजन 1, और केमिकल प्लांट और रिफाइनरी पाइपिंग कोड, ANSI B31 द्वारा स्वीकार किया जाता है।3, प्रभाव परीक्षणों द्वारा योग्यता के बिना −425 °F [−250 °C] के रूप में कम तापमान पर सेवा के लिए।अन्य एआईएसआई स्टेनलेस स्टील ग्रेड आम तौर पर प्रभाव परीक्षण के बिना -200 °C तक कम सेवा तापमान के लिए स्वीकार किए जाते हैंकुछ परिस्थितियों में प्रभाव परीक्षण की आवश्यकता हो सकती है। उदाहरण के लिए, एआईएसआई रेंज के बाहर क्रोम या निकल सामग्री के लिए, और 0.10% से अधिक कार्बन सामग्री के लिए,एएसएमई सेक्शन VIII डिवीजन 1 के नियमों के अनुसार प्रभाव परीक्षण के लिए आवश्यक हैं जब सेवा तापमान −50 °F [−45 °C] से कम हों.
1.2 ग्रेड TP304H, TP309H, TP309HCb, TP310H, TP310HCb, TP316H, TP321H, TP347H और TP348H ग्रेड TP304, TP309Cb, TP309S, TP310Cb, TP310S, TP316, TP321, TP347 और TP348 के संशोधन हैं।और उन तापमानों पर सेवा के लिए हैं जहां रेंगने और तनाव टूटने के गुण महत्वपूर्ण हैं.
1.3 पाइप के लिए वैकल्पिक पूरक आवश्यकताएं दी गई हैं जहां परीक्षण की अधिक डिग्री की आवश्यकता होती है। इन पूरक आवश्यकताओं के लिए अतिरिक्त परीक्षण करने की आवश्यकता होती है और, यदि वांछित हो,आदेश में इन पूरक आवश्यकताओं में से एक या अधिक को निर्दिष्ट करने की अनुमति है.
1.4 तालिका X1.1 में ANSI B36 में दिखाए गए वेल्डेड और सीमलेस स्टेनलेस स्टील पाइप के मानकीकृत आयामों की सूची दी गई है।19ये आयाम अत्यधिक ठंडे काम किए गए पाइप पर भी लागू होते हैं।अन्य आयामों वाले पाइप का आदेश और फर्नीचर दिया जा सकता है बशर्ते यह पाइप इस विनिर्देश की अन्य सभी आवश्यकताओं को पूरा करे।.
1.5 ग्रेड TP321 और TP321H में सीमलेस प्रक्रिया से निर्मित पाइप के लिए कम ताकत की आवश्यकता होती है, जिसमें nominal wall thicknesses greater than3/8[9.5 मिमी].
1.6 एसआई इकाइयों या इंच-पाउंड इकाइयों में दिए गए मूल्यों को अलग से मानक माना जाना चाहिए। पाठ के भीतर, एसआई इकाइयों को कोष्ठक में दिखाया गया है।प्रत्येक प्रणाली में दिए गए मूल्य सटीक समकक्ष नहीं हो सकते हैंइसलिए, प्रत्येक प्रणाली का उपयोग दूसरे से स्वतंत्र रूप से किया जाना चाहिए। दो प्रणालियों के मानकों को मिलाकर मानक के अनुरूप नहीं हो सकता है।इंच-पाउंड इकाइयों को लागू किया जाएगा जब तक कि इस विनिर्देश का ′′M′′ पदनाम आदेश में निर्दिष्ट नहीं किया गया है।.
