| ब्रांड नाम: | Torich |
| मॉडल संख्या: | C10200 B75 |
| एमओक्यू: | 200 पीसी |
| कीमत: | बातचीत योग्य |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति करने की क्षमता: | 20000 टन प्रति वर्ष |
उत्पाद का वर्णन:

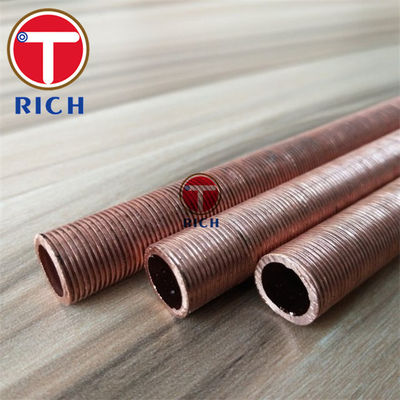

के लिए हीट एक्सचेंजर सीमलेस कॉपर लो फिन ट्यूब C10200 B75
त्वरित विवरणः
कम पंख वाले ट्यूब गैसों और तरल पदार्थों के तापमान को नियंत्रित करने, या वाष्पीकरण और संघनक शीतल पदार्थों के लिए एक विश्वसनीय समाधान हैं।वे सामग्री और भरने की मात्रा के मामले में काफी बचत की संभावना प्रदान करते हैं.
आकारः
| सादा ट्यूब (मिमी) | पंख वाले अनुभाग के आयाम (मिमी) | अनुपात | डी | |||
| D×t | टीपी | डीडी | dr | द | ह | मिमी |
| 19×2 | 0.8 | 18.8 | 17 | 134 | 2.8 | 17.9 |
| 19×2 | 1 | 18.8 | 16.8 | 13.4 | 2.5 | 17.8 |
| 19×2 | 1.25 | 18.8 | 16.6 | 13 | 2.2 | 17.8 |
| 19×2 | 1.5 | 18.8 | 16.6 | 13 | 2 | 17.7 |
| 19×2 | 2 | 18.8 | 16.4 | 13 | 1.7 | 17.5 |
| 25x2.5 | 0.8 | 24.8 | 23 | 18.8 | 2.8 | 23.9 |
| 25x2.5 | 1 | 24.8 | 22.6 | 18.8 | 2.75 | 23.7 |
| 25x2.5 | 1.25 | 24.8 | 22.3 | 18 | 2.5 | 23.6 |
| 25x2.5 | 1.5 | 24.8 | 22.3 | 18 | 2.2 | 23.5 |
| 25x2.5 | 2 | 24.8 | 22 | 18 | 1.8 | 23.4 |
| 25x2.5 | 2.5 | 24.8 | 22 | 18 | 1.6 | 23.3 |
| D------सादा अंत अनुभाग का बाहरी व्यास Dof---- ऊपरी पंखों का व्यास Dr-----फिनड सेक्शन का जड़ व्यास डि-----फिनड सेक्शन का आंतरिक व्यास T------सादा अंत अनुभाग की दीवार मोटाई टीपी---फाइन पिच De---- फिनेड ट्यूब का समकक्ष व्यास L------सादा ट्यूब अंत लंबाई | ||||||
अनुप्रयोग:हीट एक्सचेंजर ट्यूब
लाभ:
1. नंगे ट्यूब के बाहरी सतह क्षेत्रफल का 2.5-3 गुना प्रदान करता है
2. बढ़ी हुई गर्मी एक्सचेंजर दक्षता का मतलब है कि कम ट्यूब एक नंगे ट्यूब के रूप में एक ही गर्मी हस्तांतरण को पूरा करने के लिए आवश्यक है
3कम पंख वाली ट्यूब नए शेल आदि के निर्माण के कठिन और महंगे कार्य के बिना मौजूदा एक्सचेंजर के प्रदर्शन को बढ़ा सकती है।
4अपतटीय उत्पादन या उच्च ऊंचाई वाले आसवन स्तंभों में कम स्थान और वजन अत्यंत मूल्यवान हो सकता है।कम पंख वाली तकनीक बड़े शेल और ट्यूब एक्सचेंजर्स को कॉम्पैक्ट हीट एक्सचेंजर्स में बदल सकती है
उत्पादन स्टील ट्यूब:
आवेदनः
