| ब्रांड नाम: | Torich |
| मॉडल संख्या: | EN10217-1 |
| एमओक्यू: | 1 टन |
| कीमत: | 700-900 USD perton |
| भुगतान की शर्तें: | एल / सी, टी / टी, डी / पी टी / टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 टन |

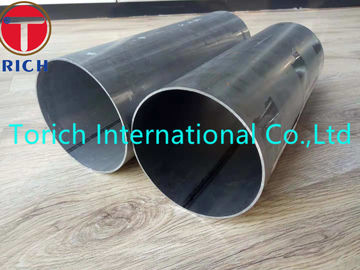

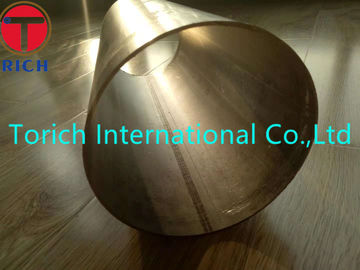

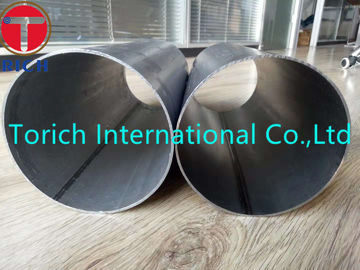

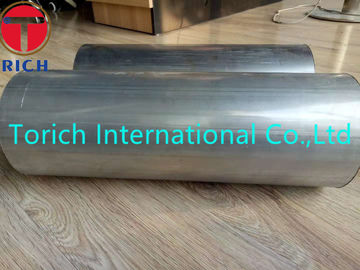

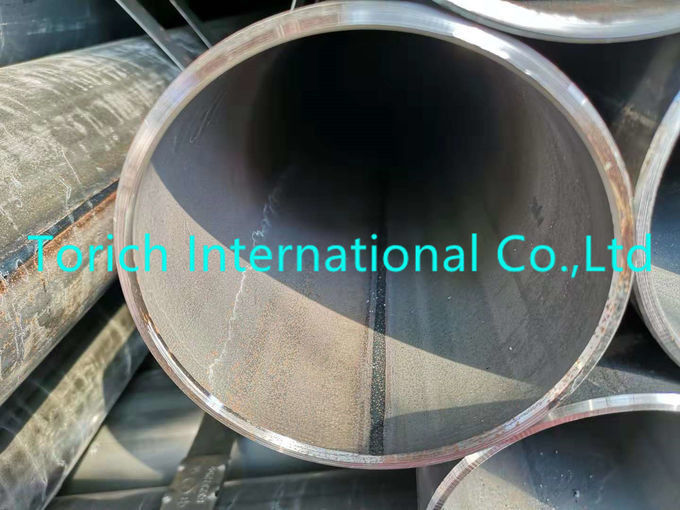

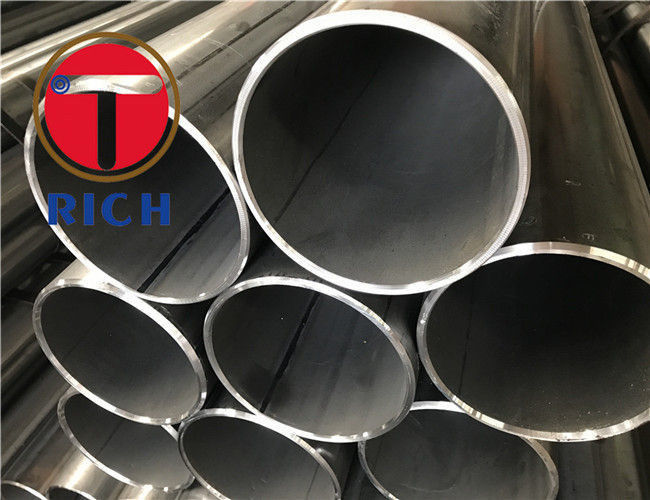

EN10217-1 P235TR1 P195TR1 दबाव के प्रयोजनों के लिए कार्बन स्टील वेल्डेड पाइप
EN10217-1 दबाव के प्रयोजनों के लिए वेल्डेड स्टील ट्यूब - तकनीकी वितरण शर्तें -
भाग 1: निर्दिष्ट कमरे के तापमान गुणों के साथ गैर मिश्र धातु स्टील के ट्यूब
द्वितीय शताब्दी के बाद से वेल्डिंग सीम की गुणवत्ता में बहुत वृद्धि हुई है।अधिक वेल्डिंग स्टील ट्यूब आकार उपलब्ध हैं, और धीरे-धीरे व्यापक रूप से विभिन्न क्षेत्रों में सीमलेस स्टील ट्यूब को बदलने के लिए उपयोग किया जाता है।
सामग्रीः
पूरी तरह से मार दिया इस्पात, एक ferritic अनाज आकार के साथ ठीक अनाज इस्पात.
इस्पात नामः
EN10027-1 और CR10260 के अनुसार
विनिर्माण:
एचएफडब्ल्यूउच्च आवृत्ति वेल्डेड
SAW डुबकी हुई चाप वेल्डेड - अनुदैर्ध्य सीमएसएएचएच
- हेलिकल सीम -एसएएलएल
वेल्डिंग प्रक्रिया:
जलमग्न और वेल्डेड (SAW) ट्यूबों के लिए वेल्डिंग प्रक्रिया का परीक्षण और निरीक्षण EN10217-1 के अनुसार देखा और अनुमोदित किया जाता है
उपस्थिति और सामान्यः
वेल्ड क्षेत्रों में दरारें, संलयन की कमी और प्रवेश की कमी से मुक्त हैं
ट्यूबों में बाहरी सतह के दोष नहीं होते हैं जो दृश्य परीक्षा से पता लगाया जा सकता है।
लीक-टाइटनेस:
ट्यूबों को एक हाइड्रोस्टैटिक परीक्षण या लीक-टाइटनेस के लिए विद्युत चुम्बकीय परीक्षण से गुजरना चाहिए
विनाशकारी परीक्षण:
सभी ईडब्ल्यू और बीडब्ल्यू ट्यूबों के वेल्ड सीम की पूरी लंबाई को अनुदैर्ध्य प्रभावों के पता लगाने के लिए एक विनाशकारी परीक्षण के अधीन किया जाएगा।
सभी SAW ट्यूबों की वेल्ड सीम की पूरी लंबाई को दोषों के पता लगाने के लिए एक गैर-विनाशकारी परीक्षण के अधीन किया जाएगा।
सीधापन:
किसी भी ट्यूब की लंबाई L में सीधापन से विचलन 0.0015L से अधिक नहीं होना चाहिए।
किसी एक मीटर की लंबाई पर सीधापन से विचलन 3 मिमी से अधिक नहीं होना चाहिए।
अंत की तैयारी:
ट्यूबों को चौकोर कट के साथ वितरित किया जाना चाहिए। समाप्तियों को अत्यधिक burrs से मुक्त होना चाहिए।
EN10217-1अनुलग्नकA के अनुसार डुबकी आर्क वेल्डेड (SAW) ट्यूबों के लिए वेल्डिंग प्रक्रिया का परीक्षण और निरीक्षण
EN10217-1 अनुलग्नक A के अनुसार प्रमाणित और अनुमोदित SAW ट्यूबों के लिए वेल्डिंग प्रक्रिया का परीक्षण और निरीक्षण
ट्यूब विनिर्माण प्रक्रिया, मार्ग और वितरण की स्थिति:
| राउंड नं. | निर्माण प्रक्रिया | विनिर्माण मार्ग | वितरण की शर्त | गुणवत्ता के लिए लागू | |||
| प्रक्रिया | प्रतीक | प्रारंभिक सामग्री | गठन कार्य | TR1 | TR1 | ||
| 1a | विद्युत वेल्डेड | ईवी | गर्म रूप में लुढ़का हुआ पट्टी | शीत रूप में निर्मित ((+वेल्डिंग) | वेल्डेड | एक्स | - |
| 1b | NW | एक्स | - | ||||
| 1c | एनपी | एक्स | एक्स | ||||
| 2a | सामान्य रोल्ड स्ट्रिप | वेल्डेड | एक्स | - | |||
| 2b | NW | एक्स | एक्स | ||||
| 2c | एनपी | एक्स | एक्स | ||||
| 3 | गर्म (गर्म) या सामान्य बनाने वाली पट्टियाँ | ठंड के रूप में बनाया ((+वेल्डेड) + गर्म खिंचाव एक नियंत्रित तापमान पर एक सामान्य स्थिति देने के लिए कम कर दिया | एनआर | एक्स | एक्स | ||
| 4 | ठंडा लुढ़का हुआ + स्ट्रेस रिलीव | शीत रूप से निर्मित ((+वेल्डेड) | एनपी | एक्स | एक्स | ||
| 11अ | जलमग्न आर्क वेल्डेड -अनुदैर्ध्य सिलाई या - हेलिकल सीम | SAW: -साउल -SAWH | गर्म रूप में लुढ़का हुआ प्लेट या स्ट्रिप | शीत रूप से निर्मित ((+वेल्डेड) | वेल्डेड | एक्स | - |
| 11b | NW | एक्स | - | ||||
| 11c | एनपी | एक्स | एक्स | ||||
| 12अ | रोल्ड प्लेट या स्ट्रिप का सामान्यीकरण | शीत रूप से निर्मित ((+वेल्डेड) | वेल्डेड | एक्स | एक्स | ||
| 12b | NW | एक्स | एक्स | ||||
| 12c | एनपी | एक्स | एक्स | ||||
| 13a | जैसे पंक्तियों 11 या 12 में | सामान्यीकरण के रूप में बनाया गया ((+वेल्डेड) | वेल्डेड | एक्स | एक्स | ||
| 13b | NW | एक्स | एक्स | ||||
| 13c | एनपी | एक्स | एक्स | ||||
| 21 | निरंतर वेल्डेड, केवल P195 और P235 स्टील ग्रेड के लिए D ≤ 114.3mm के साथ | बीडब्ल्यू | गर्म रूप में लुढ़का हुआ पट्टी | गर्म रूप में निर्मित ((+वेल्डेड) | वेल्डेड | एक्स | - |
| a As wekded = कोई गर्मी उपचार नहीं. NP=पूरी पाइप सामान्यीकृत. NW= सामान्यीकृत वेल्ड ज़ोन. NR=मानकीकृत लुढ़का हुआ b क्वालिटी TR2 के ट्यूबों के लिए केवल उच्च आवृत्ति वेल्डिंग, न्यूनतम आवृत्ति 100kHz, ((प्रतीक=HFW) की अनुमति है। | |||||||
EN10217-1 भाग 1: निर्दिष्ट कमरे के तापमान गुणों के साथ गैर मिश्र धातु स्टील के ट्यूब
EN10217-2 भाग 2: निर्दिष्ट ऊंचा के साथ विद्युत वेल्डेड गैर मिश्र धातु और मिश्र धातु स्टील के ट्यूबों
तापमान गुण
EN10217-3 भाग 3:मिश्र धातु के ठीक अनाज वाले स्टील के ट्यूब
EN10217-5 भाग 4: निर्दिष्ट निम्न तापमान के साथ विद्युत वेल्डेड गैर मिश्र धातु स्टील ट्यूब
गुण
EN10217-5 भाग 5: निर्दिष्ट कम के साथ डुबकी आर्क वेल्डेड गैर मिश्र धातु स्टील ट्यूब
तापमान गुण
EN10217-6 भाग 6: निर्दिष्ट निम्न के साथ डुबकी आर्क वेल्डेड गैर मिश्र धातु स्टील ट्यूब
तापमान गुण
EN10217-7 भाग 7: स्टेनलेस स्टील के ट्यूब
विनियामक संदर्भ:
एन 760, वेल्डिंग उपभोग्य सामग्रियाँ - डुबकी आर्क वेल्डिंग के लिए प्रवाह - वर्गीकरण
एन 895, धातु सामग्री में वेल्ड पर विध्वंसक परीक्षण - अनुप्रस्थ तान परीक्षण
एन 910, धातु सामग्री में वेल्ड पर विनाशकारी परीक्षण - झुकने का परीक्षण
EN1321, धातु सामग्री में वेल्ड पर विनाशकारी परीक्षण - मैक्रोस्कोपिक और माइक्रोस्कोपिक परीक्षा
वेल्ड्स के
EN10002-1, धातु सामग्री - तन्यता परीक्षण - भाग 1: परिवेश तापमान पर परीक्षण विधि
EN10002-5, धातु सामग्री - तन्यता परीक्षण - भाग 5: ऊंचा तापमान पर परीक्षण की विधि
EN10020, स्टील ग्रेड की परिभाषा और वर्गीकरण
EN10021, इस्पात और लोहे के उत्पादों के लिए सामान्य तकनीकी वितरण आवश्यकताएं
EN10027-1, स्टील्स की विनाशकारी प्रणाली - भाग 1: स्टील के नाम, मुख्य प्रतीक।
EN10027-2, स्टील्स के लिए नामकरण प्रणाली - भाग 2: संख्यात्मक प्रणाली।
EN10045-1, धातु सामग्री - चार्पी प्रभाव परीक्षण - भाग 1: परीक्षण विधि
EN10052, लौह उत्पादों के ताप उपचार की शर्तों की शब्दावली
EN10204, धातु उत्पाद - निरीक्षण दस्तावेजों के प्रकार
EN10200, सीमलेस और वेल्डेड स्टील ट्यूब - आयाम और द्रव्यमान प्रति इकाई लंबाई
EN10233, धातु सामग्री - ट्यूब - सपाट होने का परीक्षण
EN10234, धातु सामग्री - ट्यूब - बहाव विस्तार परीक्षण
EN10236, धातु सामग्री - ट्यूब - रिंग विस्तार परीक्षण
EN10237, धातु सामग्री - ट्यूब - रिंग तान परीक्षण
EN10246-1, स्टील ट्यूबों का विनाशकारी परीक्षण भाग 1: स्वचालित विद्युत चुम्बकीय परीक्षण
सीमलेस और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड को छोड़कर) फेरोमैग्नेटिक स्टील ट्यूबों के लिए
हाइड्रोलिक लीकटाइटनेस का सत्यापन
EN10246-3, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 3: निर्बाध की स्वचालित धुरी धारा परीक्षण
और दोषों का पता लगाने के लिए वेल्डेड (बाहर डूबे हुए आर्क वेल्डेड) स्टील ट्यूब।
EN10246-5 स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 5: स्वचालित पूर्ण परिधीय चुंबकीय
निर्बाध और वेल्डेड (जिसमें डुबकी आर्क वेल्डेड नहीं है) के ट्रांसड्यूसर/फ्लोक्स रिसाव परीक्षण
अनुदैर्ध्य दोषों के पता लगाने के लिए लौह चुम्बकीय स्टील के ट्यूब
EN10246-6, स्टील ट्यूबों की विनाशकारी परीक्षण - भाग 6: स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
पारदर्शी दोषों का पता लगाने के लिए सीमलेस स्टील ट्यूब।
EN10247-7, स्टील ट्यूबों के विनाशकारी परीक्षण - भाग 7: स्वचालित पूर्ण परिधीय अल्ट्रासोनिक परीक्षण
सीमलेस और वेल्डेड (बाहर डूबे हुए आर्क वेल्डेड) स्टील ट्यूबों का पता लगाने के लिए
अनुदैर्ध्य दोष।
EN10246-8, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 8: वेल्ड का स्वचालित अल्ट्रासोनिक परीक्षण
अनुदैर्ध्य दोषों के पता लगाने के लिए विद्युत वेल्डेड ट्यूबों की सीम।
EN10246-9, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 9: वेल्ड का स्वचालित अल्ट्रासोनिक परीक्षण
अनुदैर्ध्य और/या क्षैतिज के पता लगाने के लिए डुबकी आर्क वेल्डेड ट्यूबों की सीम
अनुप्रस्थ दोष।
EN10246-10, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 10: वेल्ड का रेडियोग्राफिक परीक्षण
अपूर्णताओं का पता लगाने के लिए स्वचालित फ्यूजन आर्क वेल्डेड ट्यूबों की सीम।
EN10246-14, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 14: स्वचालित अल्ट्रासोनिक परीक्षण
धातुकर्म का पता लगाने के लिए सीमलेस और वेल्डेड (डुबकी आर्क वेल्डेड को छोड़कर) स्टील ट्यूब
दोष
EN10246-15, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 15: स्ट्रिप/प्लेट का स्वचालित अल्ट्रासोनिक परीक्षण
लोहे के ट्यूबों के निर्माण में उपयोग किया जाता है
EN10246-16, स्टील ट्यूबों का विनाशकारी परीक्षण - भाग 16: क्षेत्र का स्वचालित अल्ट्रासोनिक परीक्षण
laminar दोषों का पता लगाने के लिए वेल्डेड स्टील ट्यूबों के वेल्ड सीम के बगल में
EN10246-17, इस्पात ट्यूबों का विनाशकारी परीक्षण - भाग 17: ट्यूबों के अंत का स्वचालित अल्ट्रासोनिक परीक्षण
धातुकर्म दोषों का पता लगाने के लिए सीमलेस और वेल्डेड स्टील ट्यूबों का
EN10256, स्टील ट्यूबों का विनाशकारी परीक्षण - स्तर 1 और स्तर 2 की योग्यता और योग्यता
एनडीटी कर्मियों
prEN 102661) स्टील ट्यूब, फिटिंग और संरचनात्मक खोखले प्रोसेसर - उत्पाद मानकों में उपयोग के लिए प्रतीक और परिभाषा
एन आई एस ओ 377,स्टील और इस्पात उत्पाद - यांत्रिक परीक्षण के लिए नमूने और परीक्षण टुकड़ों का स्थान और तैयारी (आईएसओ 377:1997)
prEN 10168 1) लौह और इस्पात उत्पाद - निरीक्षण दस्तावेज - सूची और विवरण
एन आई एस ओ 2566-1, स्टील - लम्बाई के मूल्यों का रूपांतरण भाग 1: कार्बन और कम मिश्र धातु वाले स्टील्स (आईएसओ 2566-1:1984)
आईएसओ 14284, स्टील और लोहा - रासायनिक संरचना के निर्धारण के लिए नमूनाकरण और नमूने तैयार करना
CR 10260, इस्पात के लिए नामकरण प्रणाली - अतिरिक्त प्रतीक
CR 10261, ECISS सूचना परिपत्र IC 11 - लोहा और इस्पात - रासायनिक विश्लेषण के उपलब्ध तरीकों की समीक्षा।
