जीआरबी कोल्ड फॉर्मेड स्क्वायर स्ट्रक्चरल स्टील पाइप सीमलेस प्लेन एंड प्रोटेक्टर एएसटीएम ए 500

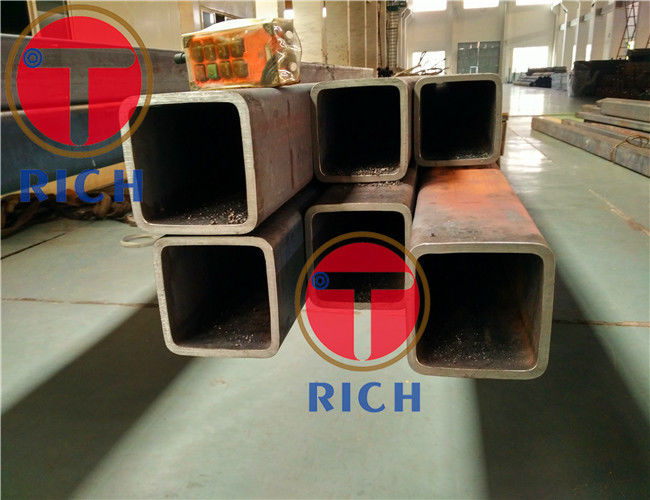

एएसटीएम A500 GrB कोल्ड मोल्डेड स्ट्रक्चरल कार्बन स्टील स्क्वायर ट्यूब

मानकः एएसटीएम ए 500 सीमलेस स्टील रेक्टंगल ट्यूबिंग
ठंडे रूप से निर्मित सीमलेस कार्बन स्ट्रक्चरल ट्यूबिंग गोल और आकृतियों में

अनुप्रयोग:

पुलों और भवनों के निर्माण के लिए, और सामान्य संरचनात्मक प्रयोजनों के लिए,

कृषि मशीनरी, इंजीनियरिंग आदि के लिए।

आकार सीमाः

वर्ग ट्यूब ओवरडोज :20-20 से 500-500mm W.T.:1-24mm L:max12000mm
आयताकार ट्यूब ओवरडोज :20-30 से 400-600mm W.T.:1-24mm L:max12000mm

स्टील ग्रेडः

ASTM A500 -- GrB GrC

S355JR Q235 Q345

विनिर्माण:

ट्यूबों को निर्बाध प्रक्रिया से बनाया जाता है।

ट्यूबों को इस विनिर्देश की आवश्यकताओं के अनुरूप होने के लिए ट्यूब निर्माता द्वारा आवश्यक माना जाता है, तनाव मुक्त या एनील किया जा सकता है।

सहिष्णुताः

सीधापन--संरचनागत नलिकाओं की सीधापन के लिए अनुमेय भिन्नता कुल लंबाई के पैरों की संख्या (10.4 मिमी मीटर की संख्या से गुणा) को 5 से विभाजित करके 1/8 गुना होनी चाहिए।

पक्षों की चौड़ाई ∙ चौकोर और आयताकार संरचनात्मक नलिकाओं के लिए, आसन्न पक्ष 90° से अधिकतम ±2° की सहिष्णुता से विचलित हो सकते हैं।

कोनों की त्रिज्या ∙ चौकोर या आयताकार संरचनात्मक नलिकाओं के लिए, अनुभाग के किसी भी बाहरी कोने की त्रिज्या निर्दिष्ट दीवार मोटाई के तीन गुना से अधिक नहीं होनी चाहिए।

कारीगरी, परिष्करण और उपस्थिति:

सभी ट्यूबों में कोई दोष नहीं होना चाहिए और उन्हें कारीगर की तरह खत्म किया जाना चाहिए।

सतह दोषों को दोषों के रूप में तब वर्गीकृत किया जाता है जब उनकी गहराई शेष दीवार मोटाई को निर्दिष्ट नाममात्र दीवार मोटाई के 90% से कम हो।

गुणवत्ता नियंत्रण

1~ आने वाले कच्चे माल का निरीक्षण
2~ स्टील ग्रेड मिश्रण से बचने के लिए कच्चे माल का पृथक्करण
3~ शीत रेखांकन के लिए हीटिंग और हैमरिंग अंत
4~ कोल्ड ड्रॉइंग और कोल्ड रोलिंग, ऑन लाइन निरीक्षण
5~ ताप उपचार, +A, +SRA, +LC, +N, Q+T
6~ निर्दिष्ट लंबाई तक सीधा करना-काटना-समाप्त माप निरीक्षण
7~ तन्य शक्ति, उपज शक्ति, लम्बाई, कठोरता, प्रभाव, सूक्ष्म संरचना आदि के साथ अपनी प्रयोगशालाओं में मैकेनिकल परीक्षण
8~ पैकिंग और स्टॉकिंग।
