| ब्रांड नाम: | Torich |
| मॉडल संख्या: | SAE J525 |
| भुगतान की शर्तें: | एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
1.75 हेयर डोम स्टील ट्यूब मेरे पास
आकार सीमाः
ओवरडोज 30-3050 मिमी
W.T.:1-15 मिमी
एलः 12000 मिमी या निर्दिष्ट लंबाई के अनुसार छोटे टुकड़ों में कटौती
वितरण की शर्तें:
BK, BKW, BKS, GBK, NBK
सीडीडब्ल्यू डीओएम स्टील ट्यूबिंग विशेषताः
अच्छी समकक्षता
अच्छी ओडी और आईडी सहिष्णुता
उच्च परिशुद्धता
स्थिर गुणवत्ता
चिकनी कठोरता
ऐतिहासिक गुणवत्ता आश्वासन
उत्पादन प्रक्रियाएं:
ईआरडब्ल्यू स्टील ट्यूब और कोल्ड ड्रॉइंग या कोल्ड रोलिंग उत्पादन
अनुप्रयोग:झुकने और फ्लेरिंग के लिए, ऑटो पार्ट्स
| तालिका 1- ट्यूबिंग बाहरी व्यास सहिष्णुता | |||||||
| नाममात्र ट्यूबिंग ओडी मिमी | सहिष्णुता ओडी ± मिमी | सहिष्णुता आईडी ± मिमी | |||||
| नौ तक।50 | 0.05 | 0.05 | |||||
| ९.५० से १५.८८ तक समावेशी | 0.06 | 0.06 | |||||
| 15.88 से 50.80 तक समावेशी | 0.08 | 0.08 | |||||
| 50.8 से 63.50 तक | 0.10 | 0.10 | |||||
| ६३.५० से ७६.२० सहित से अधिक | 0.13 | 0.13 | |||||
| 76.20 से 100.00 तक समावेशी | 0.15 | 0.15 | |||||
| WT सहिष्णुता 10% से अधिक नहीं होनी चाहिए | |||||||
| तालिका 2 - ट्यूबिंग की दीवार की मोटाई में सहिष्णुता | |||||||
| नाममात्र दीवार की मोटाई | नाममात्र ओडी 22 मिमी के माध्यम से ± मिमी | नाममात्र ओडी 22-48 मिमी ± मिमी | नाममात्र ओडी 48-100 मिमी ± मिमी | ||||
| 0.89 | 0.05/0.05 | 0.05/0.05 | 0.05/0.05 | ||||
| 1.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.25 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.50 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 1.65 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.00 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.11 | 0.05/0.05 | 0.05/0.08 | 0.05/0.08 | ||||
| 2.410 | 0.05/0.05 | 0.05/0.08 | 0.08/0.08 | ||||
| 2.500 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 2.770 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.000 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.050 | 0.05/0.08 | 0.05/0.10 | 0.08/0.08 | ||||
| 3.40 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 3.75 | - | 0.05/0.10 | 0.08/0.08 | ||||
| 4.00 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.19 | - | 0.08/0.10 | 0.08/0.10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0.13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
1.75 हेयर डोम स्टील ट्यूब मेरे पास
| तालिका 2- रासायनिक आवश्यकताएं | |||||||
| तत्व | % | ||||||
| कार्बन | 0.06-0.18 | ||||||
| मैंगनीज | 0.30 से 0.60 | ||||||
| फॉस्फप्रिस | 0.040 अधिकतम | ||||||
| सल्फर | 0.050 अधिकतम | ||||||
| तालिका 3- यांत्रिक गुण | |||||||
| गुण | मूल्य | ||||||
| प्रतिफल शक्ति, मिनट | 170 Mpa | ||||||
| अंतिम शक्ति, मिनट | 310 एमपीए | ||||||
| 50 मिमी में लम्बाई, मिनट | ३५% | ||||||
| कठोरता (रॉकवेल बी), अधिकतम | 65.00 | ||||||

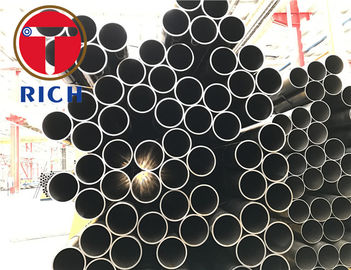

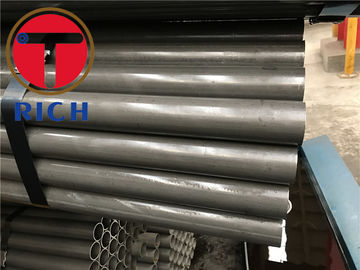

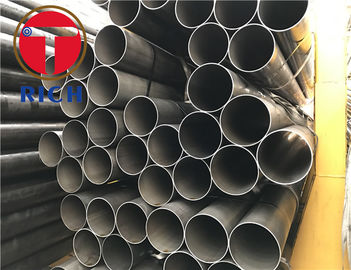

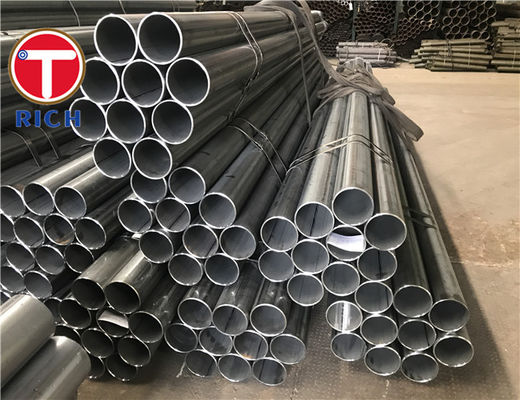

उत्पाद चित्र
कंपनी का परिचय
गुणवत्ता नियंत्रण
1आने वाला कच्चा माल निरीक्षण
2कच्चे माल को अलग करना ताकि इस्पात ग्रेड में गड़बड़ न हो
3शीत रेखांकन के लिए हीटिंग और हथौड़ा अंत
4शीत रेखांकन और शीत रोलिंग, लाइन निरीक्षण
5. ताप उपचार, +A, +SRA, +LC, +N, Q+T
6. सरलीकरण-निर्दिष्ट लंबाई के लिए काटने-समाप्त माप निरीक्षण
7तन्य शक्ति, उपज शक्ति, लम्बाई, कठोरता, प्रभाव, सूक्ष्म संरचना आदि के साथ अपनी प्रयोगशालाओं में मैकेनिकल परीक्षण
8पैकिंग और स्टॉकिंग
हमारे स्टील के ट्यूबों का 100% आयामी जाँच कर रहे हैं
हमारे स्टील के 100% ट्यूबों की दृष्टि से जाँच की जाती है ताकि यह सुनिश्चित किया जा सके कि उनकी सतह की स्थिति सही है और कोई सतह दोष नहीं है।
अनुदैर्ध्य और क्रॉसवर्सल दोषों को समाप्त करने के लिए 100% इर्डी करंट परीक्षण और अल्ट्रासोनिक परीक्षण
