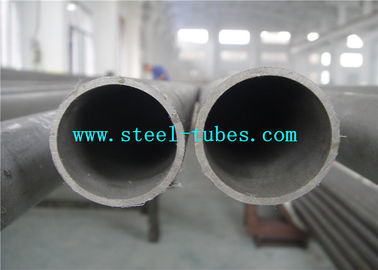

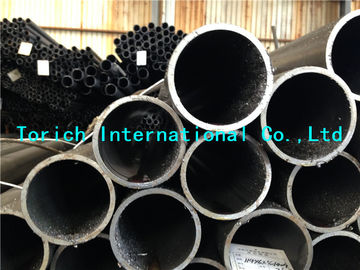

उच्च दबाव सेवा के लिए ASTM A672 स्टील बॉयलर ट्यूब

उत्पाद विवरण

उच्च दबाव सेवा के लिए एएसटीएम ए 672 हीट एक्सचेंजर बॉयलर स्टील ट्यूब

आकार सीमा

OD400 मिमी

WT75 मिमी

प्लेट की विशिष्टता

परीक्षण

तनाव परीक्षण, अनुप्रस्थ-निर्देशित-वेल्डेड-बेंड परीक्षण, दबाव परीक्षण

संदर्भित दस्तावेज

एएसटीएम मानक:

दबाव वाहिकाओं के लिए स्टील प्लेट्स के लिए सामान्य आवश्यकताओं के लिए A20 / A20M विशिष्टता

स्टील उत्पादों के यांत्रिक परीक्षण के लिए A370 टेस्ट तरीके और परिभाषाएं

स्टील प्लेट्स के सीधे-बीम अल्ट्रासोनिक परीक्षा के लिए A435 / A435M विशिष्टता

A530 / A530M विशिष्ट कार्बन और मिश्र धातु इस्पात पाइप के लिए सामान्य आवश्यकताओं के लिए विशिष्टता

A5771A577M स्टील प्लेट्स के अल्ट्रासोनिक कोण-बीम परीक्षा के लिए विशिष्टता

A578 / A578M विशेष अनुप्रयोगों के लिए रोल्ड स्टील प्लेट्स के सीधे-बीम अल्ट्रासोनिक परीक्षा के लिए विशिष्टता

शुष्क पाउडर चुंबकीय कण निरीक्षण के लिए E109 विधि;E 709 (1981 में वापस ले लिया) 4 द्वारा प्रतिस्थापित

गीले चुंबकीय कण निरीक्षण के लिए E138 विधि;E 709 (1981 में वापस ले लिया) 4 द्वारा प्रतिस्थापित

धातु के इंडेंटेशन कठोरता के लिए E110 टेस्ट विधि पोर्टेबल कठोरता परीक्षक द्वारा सामग्री

सामान्य उद्योग के लिए तरल पेनेट्रेंट परीक्षा के लिए E165 अभ्यास

E709 गाइड के लिए चुंबकीय कण परीक्षण

2.1.1 प्लेट स्टील विनिर्देशों (तालिका 1)

A204 / दबाव पोत प्लेट्स, मिश्र धातु इस्पात, मोलिब्डेनम के लिए A204M विशिष्टता

A285 / A285M स्पेसिफिकेशन फॉर प्रेशर वेसल प्लेट्स, कार्बन स्टील, लो- और इंटरमीडिएट-टेन्साइल स्ट्रेंथ

दबाव वेसल प्लेट्स, कार्बन स्टील, मैंगनीज सिलिकॉन के लिए A299 / A299M की विशिष्टता

A302 / A302M स्पेसिफिकेशन फॉर प्रेशर वेसल प्लेट्स, अलॉय स्टील, मैंगनीज-मोलिब्डेनमैंडमंगानी-मोलिब्डेनम-निकेल

A515 / A515M इंटरमीडिएट और उच्च तापमान सेवा के लिए दबाव पोत प्लेट्स, कार्बन स्टील के लिए विशिष्टता

A516 / A516M दबाव पोत प्लेटों के लिए विशिष्टता, कार्बन स्टील, मध्यम और निचले तापमान सेवा के लिए

A533 / A533M स्पेसिफिकेशन फॉर प्रेशर वेसल प्लेट्स, मिश्र धातु इस्पात, बुझती और टेम्पर्ड, मैंगनीज-मोलिब्डेनम और मैंगनीज-मोलिब्डेनम-निकेल

A537 / A537M स्पेसिफिकेशन फॉर प्रेशर वेसल प्लेट्स, हीट-ट्रीटेड, कार्बन-मैंगनीज सिलिकॉन स्टील

पूरक आवश्यकताएं

१। तनाव और मोड़ टेस्ट

२। चारपी वी-नॉट टेस्ट (1/2 इंच की मामूली दीवार मोटाई के साथ पाइप के लिए। [13 मिमी] और अधिक)

३। कठोर परीक्षण

४। उत्पाद विश्लेषण

५। धातुविद्या

६। बेस मेटल की चुंबकीय कण परीक्षा

।। वेल्ड धातु की चुंबकीय कण परीक्षा

।। बेस मेटल की तरल पेनेट्रेंट परीक्षा

९। वेल्ड धातु की तरल प्रवेश परीक्षा

१०। फ्लैट प्लेट- UT1 की सीधी बीम अल्ट्रासोनिक परीक्षा

1 1। फ्लैट प्लेट- UT2 के सीधे बीम अल्ट्रासोनिक परीक्षा

१२। कोण-बीम अल्ट्रासोनिक परीक्षा (प्लेट 2 से कम [50 मिमी] मोटी) -UT3
