| ब्रांड नाम: | Torich |
| मॉडल संख्या: | एन 10305-1 |
| एमओक्यू: | 5 टन |
| कीमत: | 1500USD/ton |
| भुगतान की शर्तें: | एल / सी, टी / टी |
| आपूर्ति करने की क्षमता: | 5000 टन प्रति वर्ष |

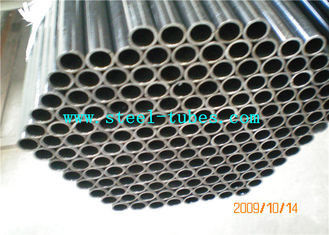

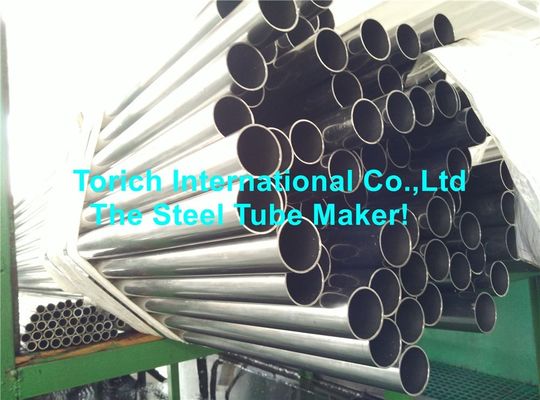

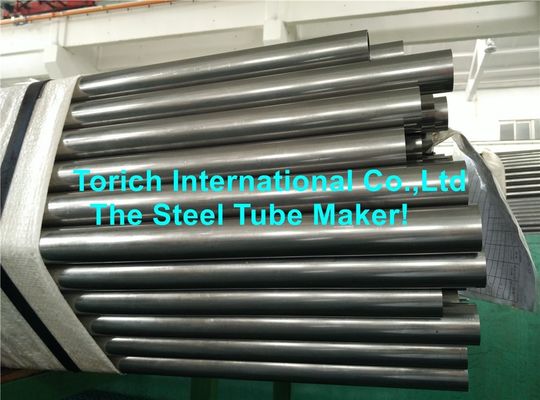

Torich 20 से अधिक वर्षों के लिए उत्पादन निर्बाध सटीक ट्यूब का अनुभव है, E215 E235 जैसे विभिन्न सामग्री के साथ ग्राहकों का समर्थन कर सकते हैं
E355 St30Si St 30Al St35 St45 St 52 STKM 11 STC38 STKM 13 STKM 19 आदि।
और WT का उपयोग ऑटोमोबाइल अनुप्रयोगों में किया जा सकता है।
एसआइज़ रेंजःओ.डी.:6-420mm W.T.:1-50mm L:max12000mm
उत्पादनःठंडा खींचा + ठंडा रोलिंग
स्टील ग्रेड और रासायनिक संरचनाः
| स्टील ग्रेड | सी | हाँ | एमएन | पी | एस | अल | |
| स्टील का नाम | स्टील संख्या | अधिकतम | अधिकतम | अधिकतम | अधिकतम | अधिकतम | मिन |
| E215 | 1.0212 | 0.10 | 0.05 | 0.70 | 0.025 | 0.025 | 0.025 |
| E235 | 1.0308 | 0.17 | 0.35 | 1.20 | 0.025 | 0.025 | - |
| E355 | 1.0580 | 0.22 | 0.55 | 1.60 | 0.025 | 0.025 | - |
| St 30Si | 0.10 | 0.30 | 0.55 | 0.04 | 0.04 | ||
| St30Al | 0.10 | 0.05 | 0.55 | 0.04 | 0.04 | ||
| St35 | 0.17 | 0.35 | 0.4 | 0.05 | 0.05 | ||
| St45 | 0.21 | 0.35 | 0.4 | 0.05 | 0.05 | ||
| St52 | 0.22 | 0.55 | 1.6 | 0.05 | 0.05 | ||
| कमरे के तापमान पर यांत्रिक गुण | |||||||||||||
| स्टील ग्रेड | डिलीवरी की शर्त के लिए न्यूनतम मान | ||||||||||||
| स्टील का नाम | स्टील नुम्बर | (+Cc) | (+LCc) | (+एसआर) | (+Ad) | (+एन) एनबीके | |||||||
| आरएम एमपी | % | आरएम एमपी | % | आरएम एमपी | ReH Mpa | % | आरएम एमपी | % | आरएम एमपी | ReH Mpa | % | ||
| E215 | 1.0212 | 430 | 8 | 380 | 12 | 380 | 280 | 16 | 280 | 30 | 290-430 | 215 | 30 |
| E235 | 1.0308 | 480 | 6 | 420 | 10 | 420 | 350 | 16 | 315 | 25 | ३४०-४८० | 235 | 25 |
| E355 | 1.0580 | 640 | 4 | 580 | 7 | 580 | 450 | 10 | 450 | 22 | 490-630 | 355 | 22 |
aRm: तन्यता शक्ति; ReH: ऊपरी उपज शक्ति; A: फ्रैक्चर के बाद बढ़ाव
b 1Mpa=1N/mm2
c परिष्करण के दौरान ठंड में काम करने की डिग्री के आधार पर उत्पादन शक्ति लगभग तन्यता शक्ति के बराबर हो सकती है।
गणना के प्रयोजनों के लिए निम्नलिखित संबंधों की सिफारिश की जाती हैः
प्रसव की स्थिति के लिए +C: ReH ≥0.8 Rm
प्रसव की स्थिति के लिए +LC: ReH ≥0.7 Rm
d गणना के प्रयोजनों के लिए निम्नलिखित अनुपात की सिफारिश की जाती हैःReH≥0.5Rm
e बाहरी व्यास ≤30 मिमी और दीवार मोटाई ≤3 मिमी के ट्यूबों के लिए ReH न्यूनतम मूल्य इस तालिका में दिए गए मूल्यों से 10Mpa कम हैं
f बाहरी व्यास के साथ ट्यूबों के लिए> 160 मिमीः ReH≥420Mpa
DIN 2391 निर्बाध सटीक स्टील ट्यूबें यांत्रिक गुण (Mpa)
| ग्रेड | सामग्री संख्या | तन्य शक्ति एमपीए या एन/एमएम2 | रिमेक (JIS के समान) | संभावना तापमान | |
| न्यूनतम उपज बिंदु | तन्य शक्ति | ||||
| St30Si | 1.0211 | - | ४०० मिनट | (STKM11) | |
| - | 355 मिनट | ||||
| - | 285 मिनट | ||||
| 215 | 295~420 | ||||
| St30Al | 1.0212 | - | ४०० मिनट | (STKM11) | |
| - | 355 मिनट | ||||
| - | 285 मिनट | ||||
| 215 | 295~420 | ||||
| St35 | 1.0308 | - | 440 मिनट | (STC38) | |
| - | 370 मिनट | ||||
| - | ३१५ मिनट | ||||
| 235 | 340~470 | ||||
| St45 | 1.0408 | - | ५४० मिनट | (STKM13) | |
| - | 470 मिनट | ||||
| - | 390 मिनट | ||||
| 255 | 440 से 570 | ||||
| St52 | 1.0580 | - | 590 मिनट | (STKM19) | |
| - | ५४० मिनट | ||||
| - | 490 मिनट | ||||
| 350 | 490 ~ 630 | ||||
मानक डीआईएन 2391 के अनुसार, सटीक धातु पाइप चार वितरण की स्थिति है,ठंडा समाप्त/कठोर (ठंडा समाप्त के रूप में -drawn)
शीत परिष्कृत/नरम (हल्के) बीकेडब्ल्यू
एनील्ड जीबीके
सामान्यीकृत एनबीके
