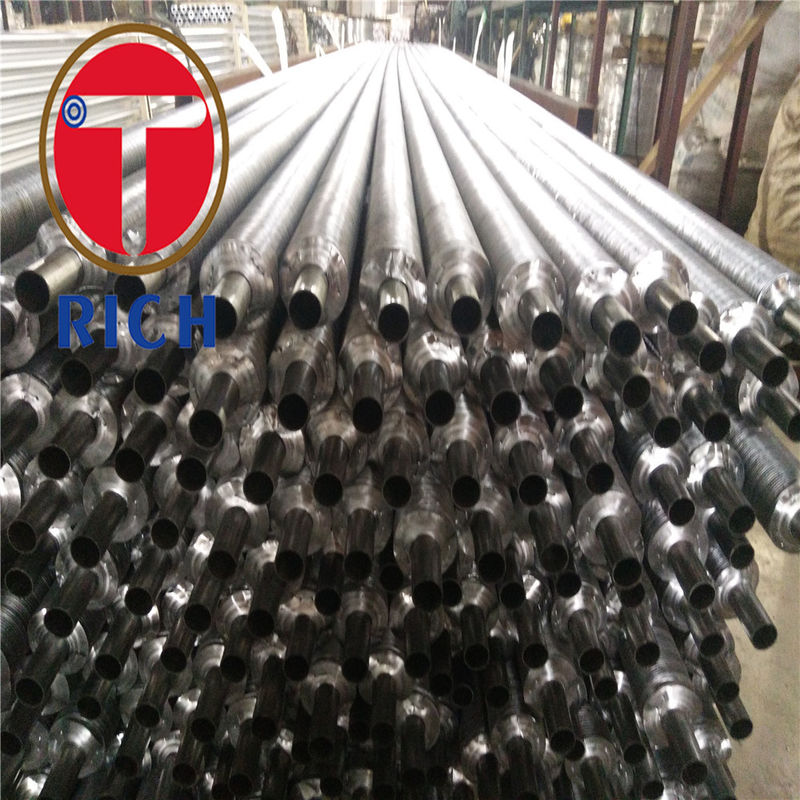

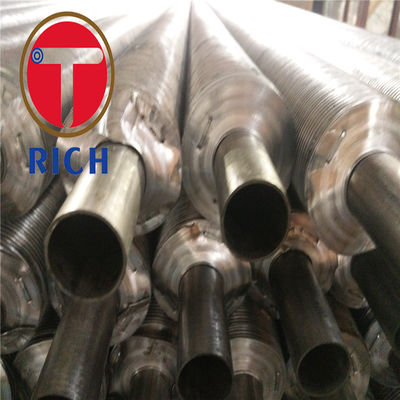

Astm A213 304 316 फिनेड स्टेनलेस स्टील टयूबिंग
उत्पाद का विवरण
एएसटीएम ए 213 फिनिश स्टेनलेस स्टील टयूबिंग
,304 फिनिश स्टेनलेस स्टील टयूबिंग
,316 फिनिश स्टेनलेस स्टील टयूबिंग
ASTM A213 304 316 फिन ट्यूब कनेक्टर फिन ट्यूब एयर कूलर फिन ट्यूब हीट एक्सचेंजर फिन स्टेनलेस स्टील ट्यूबिंग
पंख वाले ट्यूबों का उपयोग उन अनुप्रयोगों में किया जाता है जिनमें ट्यूब की दीवार के माध्यम से गर्म तरल पदार्थ से ठंडे तरल पदार्थ में गर्मी का हस्तांतरण शामिल होता है। जिस दर से ऐसा गर्मी हस्तांतरण हो सकता है वह तीन कारकों पर निर्भर करता हैः(1) दोनों तरल पदार्थों के बीच तापमान का अंतर(2) प्रत्येक द्रव और ट्यूब की दीवार के बीच गर्मी हस्तांतरण गुणांक; और (3) सतह क्षेत्र जिसे प्रत्येक द्रव के संपर्क में है।जहां बाहरी सतह का क्षेत्रफल आंतरिक सतह के क्षेत्रफल से काफी बड़ा नहीं है, सबसे कम गर्मी हस्तांतरण गुणांक वाला द्रव समग्र गर्मी हस्तांतरण दर निर्धारित करेगा।जब ट्यूब के अंदर द्रव का ताप अंतरण गुणांक ट्यूब के बाहर द्रव की तुलना में कई गुना अधिक होता है (उदाहरण के लिए अंदर भाप और बाहर तेल), ट्यूब की बाहरी सतह को बढ़ाकर समग्र गर्मी हस्तांतरण दर में काफी सुधार किया जा सकता है। the product of heat transfer coefficient for the outside fluid multiplied by the outside surface area is made to more closely match the product of the inside fluid heat transfer coefficient multiplied by the inside surface area.
बेस ट्यूब सामग्रीःSA192 SMLS 31.8mmOD*2.9mmTHK*7260mmLG
पंख सामग्रीःसीएस; एफपीएम67फिन X 1.5 मिमी THK x 75 मिमी W x 160 मिमी H

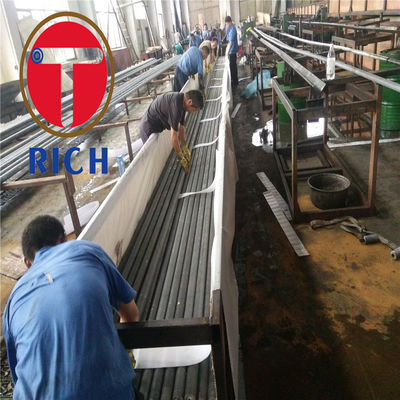

विनिर्माण प्रक्रियाः
यह उच्च आवृत्ति वेल्डिंग सर्पिल प्रौद्योगिकी, उच्च आवृत्ति बिजली की आपूर्ति के साथ राष्ट्रीय पेटेंट प्रौद्योगिकी को एक ही समय में इस्पात पट्टी, इस्पात पाइप को गर्म करने के लिए गर्मी स्रोत के रूप में अपनाता है,एक साथ वेल्डेड होना
सामग्रीःइस्पात, कार्बन इस्पात आदि
नंगे ट्यूब ओडीः25-63 मिमी फिनाइट पिचः 8-30 मिमी फिनाइट ऊंचाईः <200 मिमी फिनाइट मोटाईः 1.5-3.5 मिमी
| नाम | बेस ट्यूब (OD) मिमी | फिन पिच (मिमी) | लम्बाई (m) | |||
| मिन | अधिकतम | मिन | अधिकतम | मिन | अधिकतम | |
| एक्सट्रूडेड एल्यूमीनियम फिन ट्यूब | 12.7 | 51 | 2.1 | 10 | 0.5 | 20 |
| एल/एलएल/केएल एल्यूमीनियम फिन ट्यूब | 19 | 51 | 2.1 | 3.2 | 0.5 | 15 |
| एम्बेडेड एल्यूमीनियम फिन ट्यूब | 19 | 42 | 2.3 | 3.2 | 0.5 | 15 |
| निचला पंखुड़ी ट्यूब | 12.7 | 32 | 0.8 | 2 | 0.5 | 20 |
| सर्पिल फिन ट्यूब | 12.7 | 70 | 0.5 | 20 | ||
| ERW HF सर्पिल फिन ट्यूब | 16 | 219 | 3 | 25 | 0.5 | 28 |
| ईआरडब्ल्यू एचएफ सर्पिल दागदार पंखुड़ी ट्यूब | 16 | 219 | 3 | 25 | 0.5 | 28 |
| दागदार चौड़ाई ((मिमी) अधिकतम 10 मिनट से 26 मिनट | दागदार गहराई ((मिमी) अधिकतम 4 मिनट से 16 मिनट | |||||
| ईआरडब्ल्यू स्टड ट्यूब | 89 | 200 | 16 | 50 | 2 | 15 |
| डीसी ईआरडब्ल्यू एच/एचएच फिन ट्यूब | 25 | 51 | 9 | 25 | 1 | 15 |
| एच/एचएच पंख | लंबाई ((मिमी) अधिकतम 60 मिनट से 150 मिनट | मोटाई ((मिमी) 1.5 min~4 max | चौड़ाई ((मिमी) अधिकतम 30 मिनट से 50 मिनट | |||
आवेदन
जिन अनुप्रयोगों में पंख वाले ट्यूबों का उपयोग किया जाता है, उनमें निम्नलिखित अनुप्रयोगों के विशिष्ट उदाहरण शामिल हैंः
- बॉयलर के धुआं गैस, गैस टरबाइन के निकास, जलाशयों आदि से गर्मी का उपयोग करने के लिए विभिन्न प्रकार के इकोनाइज़र और अपशिष्ट गर्मी वसूली इकाइयां।
- ग्लाइकोल निर्जलीकरण इकाइयां
- जलने वाले हीटर, जैसे कि एलएनजी वाष्पीकरण, वायु पूर्व-हीटर, तेल हीटर आदि।
- एस्फॉल्ट टैंक हीटर
- वायु शीतलक, जैसे कि कंप्रेसर जैकेट पानी और स्नेहक तेल शीतलक
- लकड़ी के सूखने के लिए भट्टियाँ और इसी प्रकार के अनुप्रयोग
- पशुधन के लिए संलग्न और ग्रीनहाउस हीटर
-
