पंखुड़ी वाली नलिकाएँ दीर्घवृत्तीय प्रकार की सपाट नलिकाएँ हीट एक्सचेंजर हेलिकल पंखुड़ी वाली नलिकाएँ

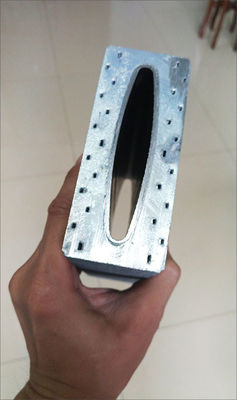

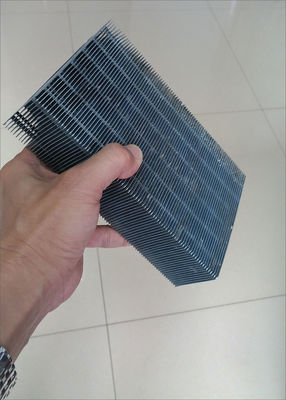

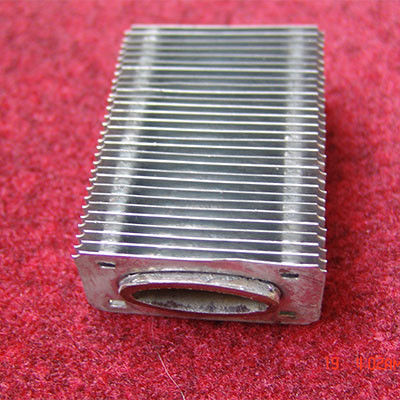

अण्डाकार पंख वाली ट्यूब [1] एक ऊष्मा विनिमय तत्व है जो एक बेस ट्यूब अण्डाकार ट्यूब और बाहरी पंखों से बना है। आम हैं अण्डाकार आयताकार पंख वाली ट्यूबें,अण्डाकार अण्डाकार पंख वाले ट्यूब, दीर्घवृत्तीय गोल पंख वाले ट्यूब, सर्पिल दीर्घवृत्तीय सपाट ट्यूब, दीर्घवृत्तीय एच-आकार के पंख वाले ट्यूब आदि।गोलाकार पंख वाले ट्यूबों की तुलना में उनके बेहतर प्रदर्शन के कारण अंडाकार पंख वाले ट्यूबों पर ध्यान दिया जा रहा हैवर्तमान में, एलिप्टिकल फिनेड ट्यूबों का व्यापक रूप से एथिलीन और तेल शोधन जैसे औद्योगिक क्षेत्रों में उपयोग किया गया है।दीर्घवृत्तीय पंख वाली नली का उपयोग ऊष्मा विनिमय उपकरण में उच्च दक्षता वाले हीट एक्सचेंज तत्व के रूप में किया जाता हैट्यूब के बाहर के छोटे प्रवाह प्रतिरोध और उच्च गर्मी विनिमय दक्षता हीट एक्सचेंज उपकरण को कॉम्पैक्ट, हल्के, कुशल और लघु बनाते हैं।यद्यपि उनके शोध में कई परिणाम प्राप्त हुए हैं, अभी भी बहुत शोध कार्य किया जाना बाकी है।

ट्यूब की लंबाईःग्राहक द्वारा

ट्यूब क्रॉस सेक्शन आयामः36 X 14 (मिमी X मिमी)

ट्यूब की दीवार की मोटाईः2 मिमी

फिन ट्यूब का क्रॉस सेक्शनआयामः 55 X 26 (मिमी X मिमी)

पंखुड़ी के आधार की मोटाईः0.3 मिमी

फिन पिच: 2.4 मिमी (416 Fin/m)

ट्यूब सामग्रीः10 # (चीन ट्यूब)

पंख सामग्रीःएसपीसीसी

विशेषताएं:

(1) गोल-ट्यूब फिनड ट्यूबों की तुलना में, दीर्घवृत्तीय फिनड ट्यूबों को कॉम्पैक्ट लेआउट प्राप्त करना आसान है, जो पूरे हीट एक्सचेंजर की कुल मात्रा को कम करता है, जिससे पदचिह्न कम होता है।
(2) दीर्घवृत्तीय पंख वाले ट्यूब की आकार विशेषताओं के कारण, वायु पक्ष का प्रतिरोध छोटा है, और तरल पदार्थों के बीच गर्मी हस्तांतरण गुणांक बढ़ जाता है;ट्यूब में थर्मल प्रतिरोध अपेक्षाकृत छोटा है, जो ट्यूब में द्रव के ताप हस्तांतरण को बढ़ाता है।
(३) एक दीर्घवृत्तीय पंख वाली नली का हीट ट्रांसफर क्षेत्र समान पारवर्ती क्षेत्र वाले एक गोल नली से बड़ा होता है।यह है क्योंकि दीर्घवृत्तीय ट्यूब के गर्मी हस्तांतरण परिधीय एक ही अनुप्रस्थ क्षेत्र के तहत अपेक्षाकृत लंबा है.
(4) सबसे अधिक इस्तेमाल किया जाने वाला दीर्घवृत्त पंख ट्यूब आयताकार स्टील पंख है, जो उच्च शक्ति का है, और बेस ट्यूब सर्दियों में ठंड और दरार के लिए उपयुक्त नहीं है और इसकी सेवा जीवन लंबी है।
(5) चूंकि दीर्घवृत्तीय पंख वाली नली को अधिक संकुचित रूप से व्यवस्थित किया जा सकता है, इसलिए नली की सामने की पंक्ति का पीछे की पंक्ति पर अधिक प्रभाव पड़ता है।ट्यूब के बाहर प्रवाह प्रतिरोध को कम करने के लिए ट्यूबों की पिछली पंक्ति के पंखों के अंतर को बढ़ाया जा सकता है, लेकिन ट्यूब पंक्तियों की संख्या बहुत बड़ी नहीं होनी चाहिए। .
