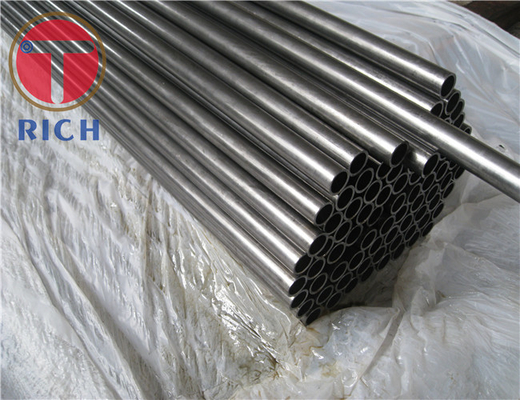

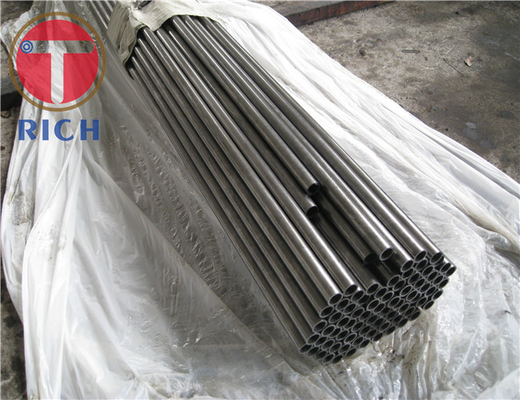

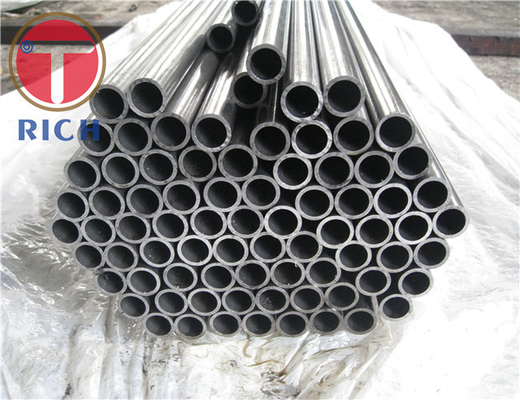

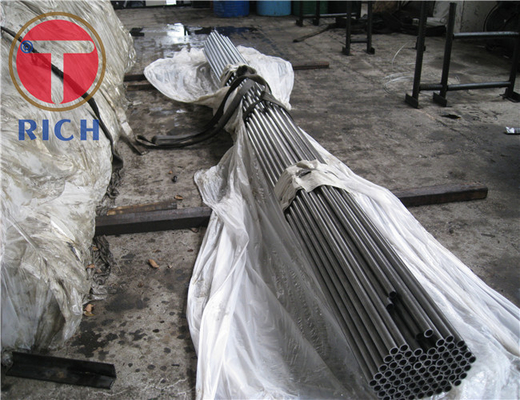

S31260 हीट एक्सचेंजर के लिए जंग प्रतिरोधी निर्बाध स्टेनलेस स्टील ट्यूब
मूलभूत गुण
उत्पत्ति का स्थान:
झेजियांग, चीन
ब्रांड नाम:
TORICH
प्रमाणन:
ISO9001, ISO14001, TS16949
मॉडल संख्या:
S31260 S31200 S31500 S31803 S32001 S32003 S32101
व्यापारिक संपत्तियाँ
न्यूनतम आदेश मात्रा:
5 टन
कीमत:
बातचीत योग्य
भुगतान की शर्तें:
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन,
आपूर्ति करने की क्षमता:
5000 टन प्रति वर्ष
उत्पाद सारांश
एस31260 हीट एक्सचेंजर के लिए निर्बाध वेल्डेड स्टेनलेस ट्यूब उत्पाद अवलोकन यूएनएस एस31260 एक उच्च-मिश्र धातु फेरिटिक-ऑस्टेनिटिक डुप्लेक्स स्टेनलेस स्टील है जिसे क्लोराइड-युक्त और अन्य संक्षारक प्रक्रिया मीडिया के संपर्क में आने वाली ट्यूबिंग के लिए डिज़ाइन किया गया है। एएसटीएम ए789/ए789एम के तहत, ए...
उत्पाद का विवरण
प्रमुखता देना:
निर्बाध वेल्डेड स्टेनलेस ट्यूब
,हीट एक्सचेंजर वेल्डेड स्टेनलेस ट्यूब
,S31260 प्रेसिजन स्टील ट्यूब
Product Name:
हीट एक्सचेंजर के लिए एएसटीएम ए790 एस31260 सीमलेस वेल्डेड स्टेनलेस ट्यूब
Grade:
S31260 S31200 S31500 S31803 S32001 S32003 S32101
Application:
उष्मा का आदान प्रदान करने वाला
Typical Outside Diameter:
6-219 मिमी
Typical Wall Thickness:
0.5-20 मिमी
Length:
1-12 मीटर; अनुकूलित कट लंबाई उपलब्ध है
Ends:
सादा कट, डिबर्ड
Inspection:
ASTM A789/A789M द्वारा निर्दिष्ट हाइड्रोस्टैटिक परीक्षण या गैर-विनाशकारी विद्युत परीक्षण
उत्पाद का वर्णन
एस31260 हीट एक्सचेंजर के लिए निर्बाध वेल्डेड स्टेनलेस ट्यूब
उत्पाद अवलोकन
यूएनएस एस31260 एक उच्च-मिश्र धातु फेरिटिक-ऑस्टेनिटिक डुप्लेक्स स्टेनलेस स्टील है जिसे क्लोराइड-युक्त और अन्य संक्षारक प्रक्रिया मीडिया के संपर्क में आने वाली ट्यूबिंग के लिए डिज़ाइन किया गया है। एएसटीएम ए789/ए789एम के तहत, एस31260 ट्यूबिंग को निर्बाध या वेल्डेड प्रक्रियाओं द्वारा निर्मित किया जा सकता है, जिसमें वेल्डेड ट्यूबों का उत्पादन फिलर धातु के अतिरिक्त के बिना किया जाता है।
इसके निर्दिष्ट 24.0-26.0% क्रोमियम, 2.5-3.5% मोलिब्डेनम, 0.10-0.30% नाइट्रोजन, 0.20-0.80% तांबा, और 0.10-0.50% टंगस्टन पारंपरिक ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में काफी उच्च स्थानीयकृत-संक्षारण प्रतिरोध प्रदान करते हैं। संक्षारण प्रतिरोध, उच्च उपज शक्ति, और नियंत्रित समाधान हीट उपचार का संयोजन एस31260 को विशेष रूप से समुद्री जल, केंद्रित क्लोराइड और आक्रामक रासायनिक प्रक्रिया धाराओं के साथ काम करने वाले हीट एक्सचेंजर ट्यूबिंग के लिए उपयुक्त बनाता है।
विनिर्देश
| वस्तु | विनिर्देश |
|---|---|
| सामग्री | फेरिटिक/ऑस्टेनिटिक डुप्लेक्स स्टेनलेस स्टील |
| यूएनएस ग्रेड | एस31260 |
| प्राथमिक मानक | एएसटीएम ए789/ए789एम |
| उत्पाद रूप | निर्बाध ट्यूब / वेल्डेड ट्यूब |
| वेल्डेड निर्माण | एएसटीएम ए789/ए789एम के तहत कोई फिलर धातु नहीं जोड़ी गई |
| विशिष्ट बाहरी व्यास | 6-219 मिमी |
| विशिष्ट दीवार की मोटाई | 0.5-20 मिमी |
| लंबाई | 1-12 मीटर; अनुकूलित कट लंबाई उपलब्ध |
| ओडी सहनशीलता | एएसटीएम ए1016/ए1016एम प्रति; वेल्डेड और कोल्ड-फिनिश्ड निर्बाध ट्यूबिंग के लिए: लगभग ±0.10 मिमी 25 मिमी ओडी से नीचे, 25-40 मिमी ओडी के लिए ±0.15 मिमी, और 40-50 मिमी ओडी के लिए ±0.20 मिमी |
| दीवार की मोटाई सहनशीलता | विनिर्माण विधि, दीवार की मोटाई और ओडी के अनुसार एएसटीएम ए1016/ए1016एम प्रति |
| सीधापन | एएसटीएम ए1016/ए1016एम के अनुसार उचित रूप से सीधा; समझौते द्वारा सख्त परियोजना-विशिष्ट सीधापन निर्दिष्ट किया जा सकता है |
| सतह की स्थिति | पिकल और पैसिवेशन; निर्दिष्ट होने पर ब्राइट एनील्ड या यांत्रिक रूप से पॉलिश फिनिश उपलब्ध |
| हीट ट्रीटमेंट | 1020-1100°C, उसके बाद तेजी से ठंडा करना |
| छोर | सादा कट, डिबर्ड |
| निरीक्षण | एएसटीएम ए789/ए789एम द्वारा निर्दिष्ट हाइड्रोस्टैटिक परीक्षण या गैर-विनाशकारी विद्युत परीक्षण |
| दस्तावेज़ीकरण | निर्दिष्ट होने पर ईएन 10204 3.1 सामग्री निरीक्षण प्रमाण पत्र उपलब्ध |
मुख्य विशेषताएं
एस31260 में 24.0-26.0% क्रोमियम और 2.5-3.5% मोलिब्डेनम होता है, जो क्लोराइड युक्त वातावरण में पिटिंग और क्रेविस संक्षारण के प्रतिरोध के लिए एक मजबूत मिश्र धातु आधार प्रदान करता है।
नाइट्रोजन को 0.10-0.30% पर नियंत्रित किया जाता है। पारंपरिक पीआरईएन संबंध पीआरईएन = %Cr + 3.3 × %Mo + 16 × %N का उपयोग करके, एएसटीएम संरचनात्मक सीमाएं लगभग 33.9-42.4 की सैद्धांतिक पीआरईएन रेंज के अनुरूप हैं। पीआरईएन एक तुलनात्मक मिश्र धातु संकेतक है न कि एएसटीएम ए789 स्वीकृति आवश्यकता।
एएसटीएम ए789 एस31260 ट्यूबिंग में 690 एमपीए तन्यता ताकत, 450 एमपीए 0.2% उपज शक्ति, और 25% बढ़ाव की न्यूनतम यांत्रिक-गुण आवश्यकताएं होती हैं। यह संयोजन कई कम-शक्ति वाले ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में पतली-दीवार वाले इंजीनियरिंग डिजाइन की अनुमति देता है जहां डिजाइन कोड और संक्षारण भत्ता अनुमति देते हैं।
एस31260 के लिए एएसटीएम समाधान हीट-ट्रीटमेंट रेंज 1020-1100°C है जिसके बाद तेजी से ठंडा किया जाता है। इस ऑपरेशन का उचित नियंत्रण महत्वपूर्ण है क्योंकि डुप्लेक्स स्टेनलेस स्टील्स अपने इच्छित यांत्रिक और संक्षारण गुणों के लिए फेरिटिक और ऑस्टेनिटिक चरणों के बीच संतुलन पर निर्भर करते हैं।
ग्रेड अतिरिक्त रूप से 0.20-0.80% तांबा और 0.10-0.50% टंगस्टन निर्दिष्ट करता है, जो एएसटीएम एस31260 रसायन विज्ञान को कई पारंपरिक 22Cr डुप्लेक्स ग्रेड से अलग करता है।
हमारे फायदे
हीट एक्सचेंजर ट्यूब अखंडता सत्यापन
हीट एक्सचेंजर खरीदारों के लिए एक आवर्ती चिंता असंतोष का पता लगाना है जो बाद में रिसाव या समय से पहले ट्यूब विफलता में योगदान कर सकते हैं। एएसटीएम ए789/ए789एम के लिए प्रत्येक ट्यूब को गैर-विनाशकारी विद्युत परीक्षा या हाइड्रोस्टैटिक परीक्षण से गुजरना आवश्यक है। महत्वपूर्ण हीट एक्सचेंजर ऑर्डर के लिए अतिरिक्त एडी-करंट परीक्षा निर्दिष्ट की जा सकती है। निरीक्षण आवश्यकताओं, स्वीकृति मानदंडों, संदर्भ मानकों और रिपोर्टिंग पर उत्पादन से पहले सहमति हो सकती है ताकि निरीक्षण पैकेज खरीदार के उपकरण विनिर्देश से मेल खाए।
हीट एक्सचेंजर खरीदारों के लिए एक आवर्ती चिंता असंतोष का पता लगाना है जो बाद में रिसाव या समय से पहले ट्यूब विफलता में योगदान कर सकते हैं। एएसटीएम ए789/ए789एम के लिए प्रत्येक ट्यूब को गैर-विनाशकारी विद्युत परीक्षा या हाइड्रोस्टैटिक परीक्षण से गुजरना आवश्यक है। महत्वपूर्ण हीट एक्सचेंजर ऑर्डर के लिए अतिरिक्त एडी-करंट परीक्षा निर्दिष्ट की जा सकती है। निरीक्षण आवश्यकताओं, स्वीकृति मानदंडों, संदर्भ मानकों और रिपोर्टिंग पर उत्पादन से पहले सहमति हो सकती है ताकि निरीक्षण पैकेज खरीदार के उपकरण विनिर्देश से मेल खाए।
नियंत्रित डुप्लेक्स हीट ट्रीटमेंट
डुप्लेक्स ट्यूबिंग प्रदर्शन हीट-ट्रीटमेंट नियंत्रण पर बहुत निर्भर करता है। एस31260 ट्यूबों को एएसटीएम ए789 निर्दिष्ट रेंज 1020-1100°C के भीतर समाधान हीट ट्रीट किया जाता है और तेजी से ठंडा किया जाता है। ट्रेसबिलिटी के लिए हीट-ट्रीटमेंट रिकॉर्ड और सामग्री परीक्षण प्रमाण पत्र की आपूर्ति की जा सकती है। यह केवल नाममात्र रसायन विज्ञान द्वारा पहचानी गई ट्यूबिंग खरीदने के जोखिम को कम करता है, जिसमें प्रलेखित प्रसंस्करण इतिहास नहीं होता है।
डुप्लेक्स ट्यूबिंग प्रदर्शन हीट-ट्रीटमेंट नियंत्रण पर बहुत निर्भर करता है। एस31260 ट्यूबों को एएसटीएम ए789 निर्दिष्ट रेंज 1020-1100°C के भीतर समाधान हीट ट्रीट किया जाता है और तेजी से ठंडा किया जाता है। ट्रेसबिलिटी के लिए हीट-ट्रीटमेंट रिकॉर्ड और सामग्री परीक्षण प्रमाण पत्र की आपूर्ति की जा सकती है। यह केवल नाममात्र रसायन विज्ञान द्वारा पहचानी गई ट्यूबिंग खरीदने के जोखिम को कम करता है, जिसमें प्रलेखित प्रसंस्करण इतिहास नहीं होता है।
ट्यूब-शीट असेंबली के लिए आयामी नियंत्रण
हीट एक्सचेंजर निर्माताओं को लगातार बाहरी व्यास, दीवार की मोटाई, ट्यूब एंड गुणवत्ता और सीधापन की आवश्यकता होती है क्योंकि ये विशेषताएं ट्यूब-शीट प्रविष्टि, विस्तार, कक्षीय वेल्डिंग और बंडल असेंबली को सीधे प्रभावित करती हैं। इसलिए आयामी निरीक्षण एएसटीएम ए1016/ए1016एम आवश्यकताओं के मुकाबले किया जा सकता है, जिसमें तंग-क्लियरेंस ट्यूब-शीट छेद वाले प्रोजेक्ट के लिए खरीदार-परिभाषित ओडी, दीवार या लंबाई सहनशीलता पर सहमति होती है।
हीट एक्सचेंजर निर्माताओं को लगातार बाहरी व्यास, दीवार की मोटाई, ट्यूब एंड गुणवत्ता और सीधापन की आवश्यकता होती है क्योंकि ये विशेषताएं ट्यूब-शीट प्रविष्टि, विस्तार, कक्षीय वेल्डिंग और बंडल असेंबली को सीधे प्रभावित करती हैं। इसलिए आयामी निरीक्षण एएसटीएम ए1016/ए1016एम आवश्यकताओं के मुकाबले किया जा सकता है, जिसमें तंग-क्लियरेंस ट्यूब-शीट छेद वाले प्रोजेक्ट के लिए खरीदार-परिभाषित ओडी, दीवार या लंबाई सहनशीलता पर सहमति होती है।
निष्पादन मानक
| मानक प्रणाली | संबंधित विनिर्देश / संदर्भ | अनुप्रयोग |
|---|---|---|
| एएसटीएम | एएसटीएम ए789/ए789एम | निर्बाध और वेल्डेड फेरिटिक/ऑस्टेनिटिक स्टेनलेस स्टील ट्यूबिंग; सीधे यूएनएस एस31260 शामिल है |
| एएसएमई | एएसएमई एसए-789/एसए-789एम | दबाव-उपकरण समकक्ष जो लागू एएसएमई निर्माण के लिए उपयोग किया जाता है |
| ईएन | ईएन 10216-5 / ईएन 10217-7 | निर्बाध या वेल्डेड स्टेनलेस दबाव ट्यूबिंग; सामग्री समानता की पुष्टि रासायनिक और यांत्रिक आवश्यकताओं के बजाय पदनाम द्वारा की जानी चाहिए |
| जेआईएस | जेआईएस जी3463 एसयूएस329जे4एलटीबी | डुप्लेक्स स्टेनलेस हीट एक्सचेंजर और बॉयलर ट्यूबिंग; एसयूएस329जे4एल को आमतौर पर यूएनएस एस31260 के साथ क्रॉस-रेफरेंस किया जाता है |
| जीबी | परियोजना द्वारा प्रासंगिक जीबी/टी डुप्लेक्स स्टेनलेस ट्यूबलर विनिर्देश | चीनी पदनाम या प्रतिस्थापन ग्रेड की पुष्टि आवश्यक रसायन विज्ञान, यांत्रिक गुणों और सेवा विनिर्देश के मुकाबले की जानी चाहिए |
| गोस्ट | परियोजना द्वारा प्रासंगिक संक्षारण प्रतिरोधी स्टेनलेस ट्यूब विनिर्देश | केवल ग्रेड नाम से कोई सीधा प्रतिस्थापन नहीं किया जाना चाहिए; रसायन विज्ञान और यांत्रिक आवश्यकताओं की व्यक्तिगत रूप से जांच की जानी चाहिए |
अनुप्रयोग
विलवणीकरण उपकरण के लिए समुद्री जल हीट एक्सचेंजर ट्यूब बंडल
एस31260 ट्यूबिंग का उपयोग विलवणीकरण उपकरणों में उपयोग किए जाने वाले समुद्री जल हीट एक्सचेंजर ट्यूब बंडलों के निर्माण के लिए उपयुक्त है, जहां ट्यूब साइड लगातार क्लोराइड-समृद्ध समुद्री जल के संपर्क में रहता है। इसका उच्च क्रोमियम-मोलिब्डेनम-नाइट्रोजन मिश्र धातु प्रणाली स्थानीयकृत पिटिंग और क्रेविस हमले के प्रतिरोध में सुधार करती है, जबकि इसकी डुप्लेक्स संरचना पारंपरिक 300-श्रृंखला ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में उच्च शक्ति प्रदान करती है।
एस31260 ट्यूबिंग का उपयोग विलवणीकरण उपकरणों में उपयोग किए जाने वाले समुद्री जल हीट एक्सचेंजर ट्यूब बंडलों के निर्माण के लिए उपयुक्त है, जहां ट्यूब साइड लगातार क्लोराइड-समृद्ध समुद्री जल के संपर्क में रहता है। इसका उच्च क्रोमियम-मोलिब्डेनम-नाइट्रोजन मिश्र धातु प्रणाली स्थानीयकृत पिटिंग और क्रेविस हमले के प्रतिरोध में सुधार करती है, जबकि इसकी डुप्लेक्स संरचना पारंपरिक 300-श्रृंखला ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में उच्च शक्ति प्रदान करती है।
ऐसे उपकरणों के लिए, ट्यूब विनिर्देश में आवश्यक ट्यूब-शीट विस्तार या वेल्डिंग विधि, ओडी और दीवार सहनशीलता, सतह की स्थिति, हीट ट्रीटमेंट, हाइड्रोस्टैटिक या इलेक्ट्रिक परीक्षा, और निर्माण से पहले आवश्यक किसी भी पूरक एडी-करंट निरीक्षण को परिभाषित किया जाना चाहिए।
रासायनिक संरचना
| यूएनएस ग्रेड | सी अधिकतम | एमएन अधिकतम | पी अधिकतम | एस अधिकतम | एसआई अधिकतम | नी | सीआर | मो | एन | सीयू | अन्य |
|---|---|---|---|---|---|---|---|---|---|---|---|
| एस31260 | 0.030 | 1.00 | 0.030 | 0.030 | 0.75 | 5.5-7.5 | 24.0-26.0 | 2.5-3.5 | 0.10-0.30 | 0.20-0.80 | डब्ल्यू 0.10-0.50 |
| एस31803 | 0.030 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.20 | -- | -- |
| एस32205 | 0.030 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 | -- | -- |
| एस32750 | 0.030 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.50 अधिकतम | -- |
| एस32760 | 0.030 | 1.00 | 0.030 | 0.010 | 1.00 | 6.0-8.0 | 24.0-26.0 | 3.0-4.0 | 0.20-0.30 | 0.50-1.00 | डब्ल्यू 0.50-1.00 |
यांत्रिक गुण
| यूएनएस ग्रेड | तन्यता ताकत न्यूनतम। एमपीए | उपज शक्ति न्यूनतम। एमपीए | लंबा होना न्यूनतम। % | ब्रिनेल कठोरता अधिकतम। |
|---|---|---|---|---|
| एस31260 | 690 | 450 | 25 | 290 एचबीडब्ल्यू |
| एस31803 | 620 | 450 | 25 | 290 एचबीडब्ल्यू |
| एस32205 | 655 | 485 | 25 | 290 एचबीडब्ल्यू |
| एस32750 | 800 | 550 | 15 | 310 एचबीडब्ल्यू |
| एस32760 | 750 | 550 | 25 | 300 एचबीडब्ल्यू |
गुणवत्ता और निरीक्षण आवश्यकताएं
एएसटीएम ए789/ए789एम एस31260 ट्यूबिंग के लिए, सामग्री रसायन विज्ञान, तन्यता गुण, हीट ट्रीटमेंट और आयामी अनुपालन उत्पादन लॉट के लिए ट्रेस करने योग्य होना चाहिए। निर्बाध ट्यूब लागू फ्लेयरिंग परीक्षण आवश्यकताओं के अधीन हैं, जबकि वेल्डेड ट्यूब लागू फ्लैंज और रिवर्स-फ्लैटनिंग आवश्यकताओं के अधीन हैं। प्रत्येक तैयार ट्यूब विनिर्देश द्वारा आवश्यक हाइड्रोस्टैटिक परीक्षण या गैर-विनाशकारी विद्युत परीक्षा के अधीन भी है।
महत्वपूर्ण समुद्री जल हीट एक्सचेंजर सेवा के लिए, पूरक आवश्यकताओं में एडी-करंट परीक्षण, पीएमआई सत्यापन, फेराइट या चरण-संतुलन मूल्यांकन, सतह खुरदरापन नियंत्रण, क्लोराइड-मुक्त सफाई, आयामी निरीक्षण रिपोर्ट, और खरीदार द्वारा आवश्यक होने पर परियोजना-विशिष्ट संक्षारण परीक्षण शामिल हो सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप ट्रेडिंग कंपनी हैं या निर्माता?
ए: निर्माता, व्यापार भी कर सकते हैं।
प्रश्न: आपका डिलीवरी का समय कितना है?
ए: आम तौर पर, यदि माल स्टॉक में है तो यह 10-15 दिन है, या यदि माल स्टॉक में नहीं है तो यह 30-40 दिन है, यह मात्रा के अनुसार है।
प्रश्न: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ़्त है या अतिरिक्त?
ए: हाँ, हम नमूना मुफ्त में दे सकते हैं लेकिन माल ढुलाई की लागत का भुगतान करना होगा।
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
ए: भुगतान ≤ 2000USD, 100% अग्रिम में। भुगतान ≥ 2000USD, 30% टी/टी अग्रिम में, शिपमेंट से पहले शेष राशि। यदि आपके पास कोई अन्य प्रश्न है, तो कृपया मुझसे संपर्क करने में संकोच न करें।
