EN 10305-2 34MnB5 ERW वेल्डेड कोल्ड ड्रॉ प्रेसिजन स्टील ट्यूब ऑटोमोबाइल उद्योग के लिए
व्यक्ति से संपर्क करें : Richard SHEN
फ़ोन नंबर : +86-13736164628
WhatsApp : +8613736164628
न्यूनतम आदेश मात्रा : | 5 टन | मूल्य : | USD 600-1200 ton |
---|---|---|---|

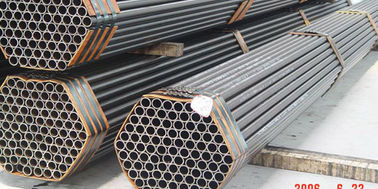

पैकेजिंग विवरण : | हेक्सागोनल बंडलों में तेल antirust | प्रसव के समय : | 5-8 सप्ताह |
भुगतान शर्तें : | एल / सी, डी / ए, डी / पी, टी / टी | आपूर्ति की क्षमता : | प्रति वर्ष 60000 टन |
उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | TORICH |
---|---|---|---|
प्रमाणन: | ISO 9001 ISO 14001 EN 10204.3.1 TS 16949 ABS | मॉडल संख्या: | SAE J524 |
विस्तार जानकारी |
|||
मानक: | एसएई J524 | सामग्री: | कार्बन की कम मात्रा वाला इस्पात |
---|---|---|---|
आकार सीमा: | ओडी: 6-88.9 मिमी डब्ल्यूटी: 1-15 मिमी एल: ग्राहक आदेश के अनुसार | उत्पादन: | निर्बाध ठंडा खींचा |
दिल का इलाज: | एनील्ड, ब्राइट एनील्ड | विशेषता: | ट्यूबिंग |
अनुप्रयोग: | ऑटो भागों में झुकने और भड़कने के लिए | एमटीसी: | EN10204 3.1B |
हाई लाइट: | precision seamless pipe,precision pipes and tubes |
उत्पाद विवरण
आईएसओ 9001 प्रमाणन के साथ वाहन के लिए SAE J524 सीमलेस कोल्ड ड्रोन प्रेसिजन स्टील ट्यूब:
त्वरित विवरण:
मानक: SAE J524 निर्बाध स्टील टयूबिंग
J524 निर्बाध कम कार्बन स्टील टयूबिंग झुकने और जगमगाने के लिए annealed
वाहन के लिए SAE J524 सीमलेस कोल्ड ड्रोन प्रेसिजन स्टील ट्यूब
आकार सीमा:
ओडी: 6-88.9 मिमी
डब्ल्यूटी: 1-15 मिमी
एल: ग्राहक के आदेश के अनुसार
अनुप्रयोग:ऑटो भागों में झुकने और भड़कने के लिए
निर्माण:
टयूबिंग कोल्ड ड्रॉ आकार का है और बनने के बाद इस तरह से तैयार किया जाएगा कि तैयार उत्पाद का उत्पादन किया जा सके
जो SAE J524 आवश्यकता और ग्राहक की आवश्यकता को पूरा करते हैं।
आयाम और सहिष्णुता
तालिका 1- व्यास सहिष्णुता के बाहर टयूबिंग | |||||||
नाममात्र ट्यूबिंग आयुध डिपो मिमी | सहिष्णुता ± मिमी | ||||||
25.4 . तक | 0.10 | ||||||
25.4 से 38.1 से अधिक समावेशी | 0.15 | ||||||
38.1 से 50.8 से अधिक समावेशी | 0.20 | ||||||
50.8 से 88.9 से अधिक समावेशी | 0.25 | ||||||
WT सहिष्णुता 10% से अधिक नहीं होगी |
सामग्री:
निम्न-कार्बन स्टील से बनी टयूबिंग निम्नलिखित रासायनिक संरचना की पुष्टि करती है।
तालिका 2- रासायनिक आवश्यकताएं | |||||||
तत्व | % | ||||||
कार्बन | 0.18 अधिकतम | ||||||
मैंगनीज | 0.30 से 0.60 | ||||||
फास्फप्रिस | 0.040 अधिकतम | ||||||
गंधक | 0.050 अधिकतम |
यांत्रिक विशेषताएं:
तैयार टयूबिंग में निम्न तालिका के यांत्रिक गुण हैं:
तालिका 3- यांत्रिक गुण | |||||||
गुण | मूल्य | ||||||
उपज शक्ति, मिनट | 170 एमपीए | ||||||
अल्टीमेट स्ट्रेंथ, मिन | 310 एमपीए | ||||||
50 मिमी, मिनट . में बढ़ाव | 30% | ||||||
कठोरता (रॉकवेल बी), अधिकतम | 65.00 |
गुणवत्ता:
तैयार टयूबिंग की लंबाई यथोचित रूप से सीधी है और गड़गड़ाहट से मुक्त चिकने सिरे हैं।
ट्यूबिंग स्केल और हानिकारक दोषों से मुक्त है और इसमें वर्कमैन जैसा फिनिश है।
सतह की खामियां जैसे हैंडलिंग के निशान, डाई के निशान या उथले गड्ढे को हानिकारक नहीं माना जाएगा
दोष बशर्ते कि खामियां व्यास और दीवार की मोटाई के लिए निर्दिष्ट सहिष्णुता के भीतर हों।
ऐसी सतह की खामियों को दूर करने की आवश्यकता नहीं है।
प्रदर्शन संबंधी जरूरतें:
तैयार टयूबिंग SAE J1677 में निम्नलिखित प्रदर्शन परीक्षणों को संतोषजनक ढंग से पूरा करती है:
संबंधित मानकों के लिए एसएई प्रकाशन:
SAE J409 उत्पाद विश्लेषण - एक हीट या कास्ट के निर्दिष्ट रासायनिक विश्लेषण से अनुमेय बदलाव
स्टील की कास्ट
SAE J1677 स्टील और कॉपर निकल टयूबिंग के लिए परीक्षण और प्रक्रियाएं
SAE J514 हाइड्रोलिक ट्यूब फिटिंग
ट्यूबिंग के लिए एसएई जे533 फ्लेयर्स
SAE J1065 स्टील हाइड्रोलिक टयूबिंग के लिए सामान्य संदर्भ कार्य दबाव
SAE J1453 फिटिंग - ओ रिंग फेस सील
SAE J2551 द्रव कंडक्टर धातुई टयूबिंग अनुप्रयोगों के लिए अनुशंसित अभ्यास
सामान्य उपयोग के लिए SAE J2592 कार्बन स्टील ट्यूबिंग - कार्बन के लिए गैर-विनाशकारी परीक्षण को समझना
स्टील ट्यूबिंग
SAE J2658 द्रव शक्ति और सामान्य उपयोग के लिए धातुई ट्यूब कंडक्टर असेंबलियाँ - परीक्षण के तरीके
हाइड्रोलिक द्रव पावर धातुई ट्यूब असेंबलियों के लिए
एएसटीएम प्रकाशन:
ASTM A513 इलेक्ट्रिक-प्रतिरोध-वेल्डेड कार्बन और मिश्र धातु स्टील ट्यूबिंग
एएसटीएम A519 निर्बाध कार्बन और मिश्र धातु इस्पात यांत्रिक टयूबिंग के लिए मानक विशिष्टता
कार्बन, फेरिटिक मिश्र धातु और के लिए सामान्य आवश्यकताओं के लिए एएसटीएम ए 450 / ए-450 एम मानक विनिर्देश
ऑस्टेनिटिक मिश्र धातु इस्पात टयूबिंग
आईएसओ प्रकाशन:
आईएसओ 3304 प्लेन एंड सीमलेस प्रिसिजन स्टील ट्यूब, डिलीवरी के लिए तकनीकी स्थिति
आईएसओ 5598 फ्लूइड पावर सिस्टम और घटक - शब्दावली
द्रव शक्ति और सामान्य उपयोग के लिए आईएसओ 8434-2 धातुई ट्यूब कनेक्शन - भाग: 2 37 ° फ्लेयर फिटिंग
द्रव शक्ति और सामान्य उपयोग के लिए आईएसओ 8434-3 धातुई ट्यूब कनेक्शन - भाग: 3 ओआरएफएस फिटिंग
आईएसओ 10583 हाइड्रोलिक द्रव शक्ति - ट्यूब कनेक्शन के लिए परीक्षण विधियां
आईएसओ 10763 हाइड्रोलिक द्रव शक्ति - सादा-अंत, निर्बाध और वेल्डेड स्टील ट्यूब - आयाम और
नाममात्र का काम का दबाव।
