सामग्री: | मिश्र धातु इस्पात | स्टील ग्रेड: | STBA 12 STBA 13 STBA 20 STBA 22 STBA23 STBA 24 STBA 25 STBA 26 आदि |
---|---|---|---|
उत्पादन विधि: | विद्युत प्रतिरोधी वेल्डिंग और सीमलेस | हीट उपचार: | Annealing, isothermal annealing, पूर्ण annealing आदि |
मानक: | JIS G3462 | आवेदन: | बॉयलर और हीट एक्सचेंजर के लिए |
प्रासंगिक मानक: | KS D 3572 ASTM A 161 A209 A213 A199 DIN 17175 BS 3059 | ||
हाई लाइट: | मिश्र धातु स्टील ट्यूब,alloy steel seamless tube |

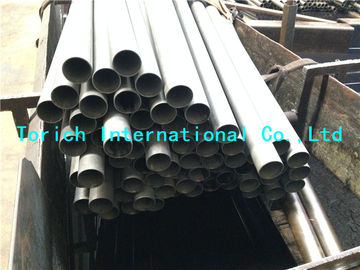

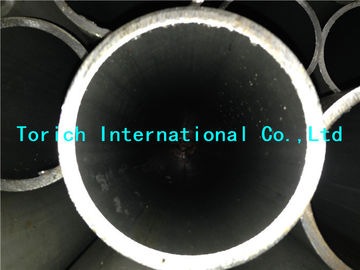

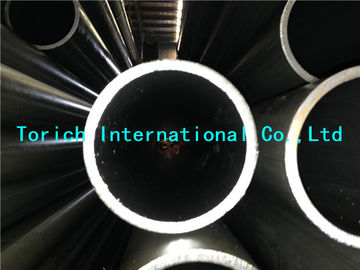

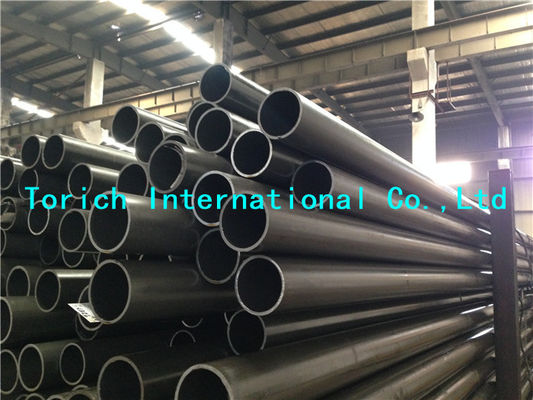

JIS G 3462 STBA 12 STBA 13 STBA 20 STBA 23 STBA 24 STBA 25 STBA 26 मिश्र धातु इस्पात बॉयलर और हीट एक्सचेंजर
JIS G 3462 मिश्र धातु इस्पात बॉयलर और हीट एक्सचेंजर
मानक : JIS G 3462
दीवार की मोटाई 0.5-50 मिमी व्यास 5-420 मिमी लंबाई अनुरोध पर
आवेदन : बॉयलर और हीट एक्सचेंजर के लिए
उत्पादन विधि:
STBA 12, STBA13, STBA20, STBA 22: इलेक्ट्रिक रेसिस्टेंट वेल्डिंग
एसटीबीए 25 एसटीबीए 26: निर्बाध
उष्मा उपचार:
STBA 12, STBA13: कम तापमान की घोषणा,
इज़ोटेर्मल एनीलिंग, पूर्ण एनीलिंग,
तड़के के बाद सामान्य करना।
STBA 20 STBA22: कम तापमान की घोषणा,
इज़ोटेर्मल एनीलिंग, पूर्ण एनीलिंग,
तड़के के बाद सामान्य करना।
STBA 23 STBA 24 STBA 25 STBA 26: इज़ोटेर्माल एनीलिंग,
तड़के के बाद पूरी एनीलिंग।
रासायनिक संरचना% अधिकतम | |||||||
इस्पात श्रेणी | सी | सी | Mn | पी | एस | सीआर | मो |
STBA 12 | 0.10-0.20 | 0.10-0.50 | 0.30-0.80 | 0.035 | 0.035 | - | 0.45-0.65 |
STBA 13 | 0.15-0.25 | 0.10-0.50 | 0.30-0.80 | 0.035 | 0.035 | - | 0.45-0.65 |
STBA 20 | 0.10-0.20 | 0.10-0.50 | 0.30-0.60 | 0.035 | 0.035 | 0.50-0.80 | 0.45-0.65 |
STBA 22 | 0.15 | 0.5 | 0.30-0.60 | 0.035 | 0.035 | 0.80-1.25 | 0.45-0.65 |
STBA 23 | 0.15 | 0.50-1.00 | 0.30-0.60 | 0.035 | 0.030 | 1.00-1.50 | 0.45-0.65 |
STBA 24 | 0.15 | 0.5 | 0.30-0.60 | 0.035 | 0.030 | 1.90-2.60 | 0.87-1.13 |
STBA 25 | 0.15 | 0.5 | 0.30-0.60 | 0.035 | 0.030 | 4.00-6.00 | 0.45-0.65 |
STBA 26 | 0.15 | 0.25-1.00 | 0.30-0.60 | 0.035 | 0.030 | 8.00-10.00 | 0.9-1.10 |
मैकेनिक गुण मंत्री | |||||
इस्पात श्रेणी | तन्यता ताकत Mpa | यिल्ड पॉइंट या प्रूफ स्ट्रेस Mpa | बढ़ाव% | ||
आयुध डिपो 20 मिमी और उससे अधिक | आयुध डिपो 10 मिमी या उससे अधिक और उत्कृष्टता। 20 मिमी | 10 मिमी तक आयुध डिपो | |||
STBA 12 | 380 | 205 | 30 | 25 | 22 |
STBA 13 | 410 | 205 | 30 | 25 | 22 |
STBA 20 | 410 | 205 | 30 | 25 | 22 |
STBA 22 | 410 | 205 | 30 | 25 | 22 |
STBA 23 | 410 | 205 | 30 | 25 | 22 |
STBA 24 | 410 | 205 | 30 | 25 | 22 |
STBA 25 | 410 | 205 | 30 | 25 | 22 |
STBA 26 | 410 | 205 | 30 | 25 | 22 |
कठोरता | |
इस्पात श्रेणी | रॉकवेल कठोरता HRB (तीन बिंदुओं का औसत मूल्य) |
STBA 12 | 80max |
STBA 13 | 81max |
STBA 20 | 85max |
STBA 22 | 85max |
STBA 23 | 85max |
STBA 24 | 85max |
STBA 25 | 85max |
STBA 26 | 89max |
