| ब्रांड नाम: | TORICH |
| मॉडल संख्या: | JIS G 3466 |
| एमओक्यू: | 5 टन |
| कीमत: | बातचीत योग्य |
| आपूर्ति करने की क्षमता: | प्रति वर्ष 50,000 टन |

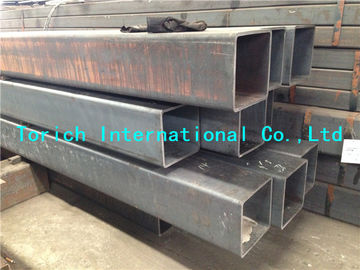

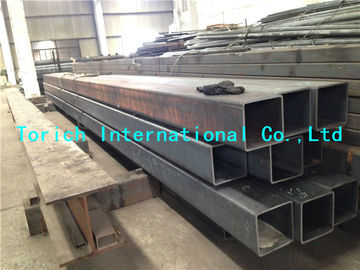

JIS G 3466 सामान्य संरचना के लिए कार्बन स्टील वर्ग और आयत ट्यूब
मानक JIS G 3466
व्यास 5-420 मिमी
दीवार की मोटाई 0.5-50 मिमी
अधिकतम 12 मीटर की लंबाई
आवेदनःसामान्य संरचनात्मक प्रयोजनों के लिए
उत्पादन विधिः
| रासायनिक रचना % अधिकतम | |||||
| स्टील ग्रेड | सी | हाँ | एमएन | पी | एस |
| एसटीकेआर 400 | 0.25 | - | - | 0.04 | 0.04 |
| एसटीकेआर 490 | 0.18 | 0.55 | 1.5 | 0.04 | 0.04 |
| मैकेनिकल गुण | |||
| स्टील ग्रेड | तन्य शक्ति Mpa | यिलिड बिंदु या प्रूफ तनाव Mpa | लम्बाई % |
| एसटीकेआर 400 | 400 | 245 | 23 |
| एसटीकेआर 490 | 490 | 325 | 23 |
| आयामी सहिष्णुता | ||
| निर्दिष्ट वस्तु और आयाम | आयामी सहिष्णुता | |
| पक्ष की लंबाई | 100 मिमी या उससे कम | ±1.5 मिमी |
| 100 मिमी से अधिक | ±1.5% | |
| फ्लैट प्लेट भागों की असमानता | साइड लंबाई 100 मिमी या उससे कम | 0.5 मिमी अधिकतम |
| 100 मिमी से अधिक की साइड लंबाई | साइड लंबाई के 0.5% के भीतर | |
| आसन्न सपाट प्लेट भागों द्वारा बनाई गई कोण
| ±1.5° | |
| कोने में आयामः | 3t अधिकतम | |
| लम्बाई | + निर्दिष्ट नहीं 0 | |
| असमानता | 0.3% के भीतर | |
| दीवार की मोटाई:t | वेल्डिंग द्वारा चौकोर स्टील ट्यूबों का निर्माण | 3 मिमी ±0.3 मिमी से कम |
| सीमलेस स्क्वायर स्टील ट्यूब | 4 मिमी ± 0.6 मिमी से कम | |
